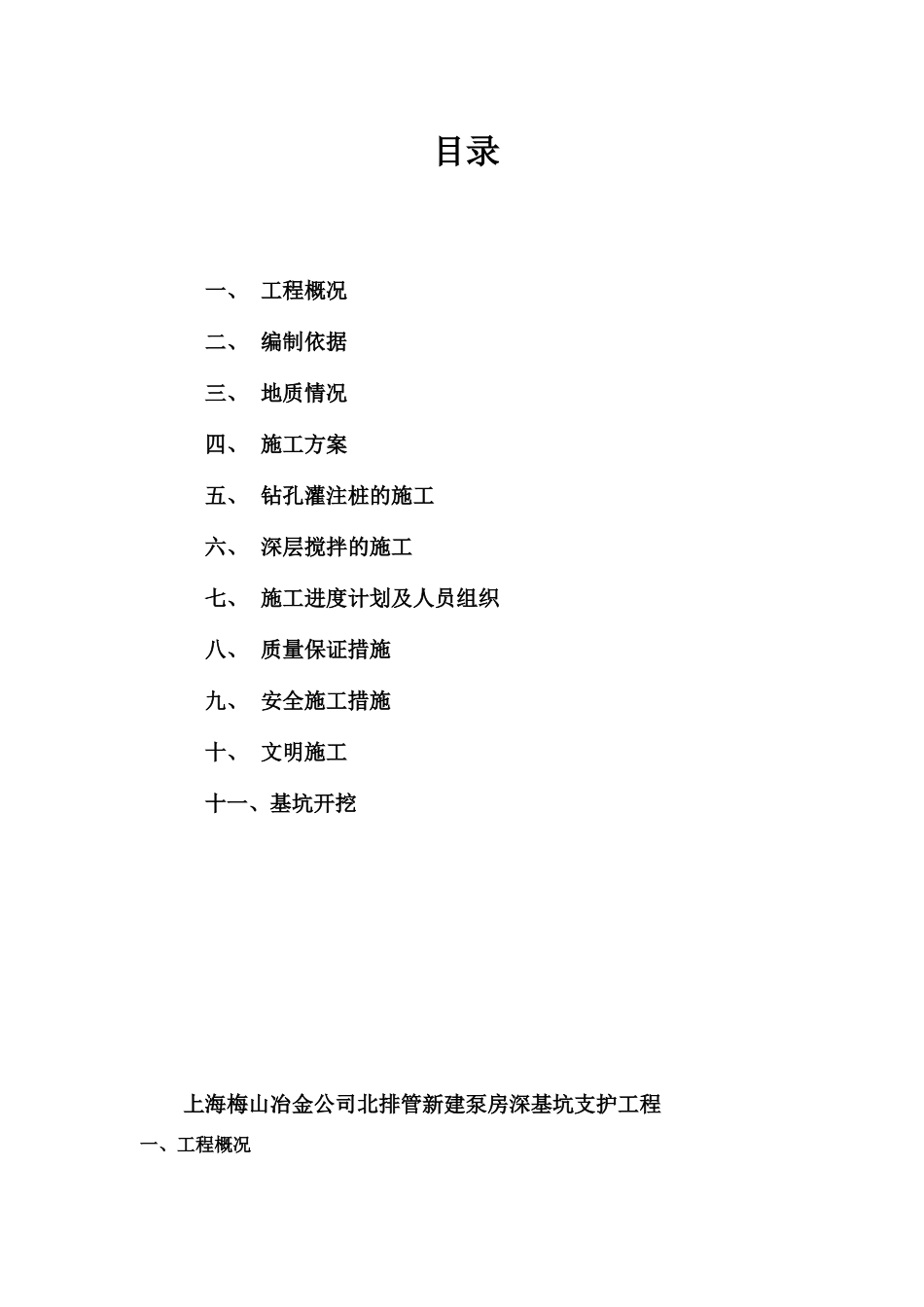

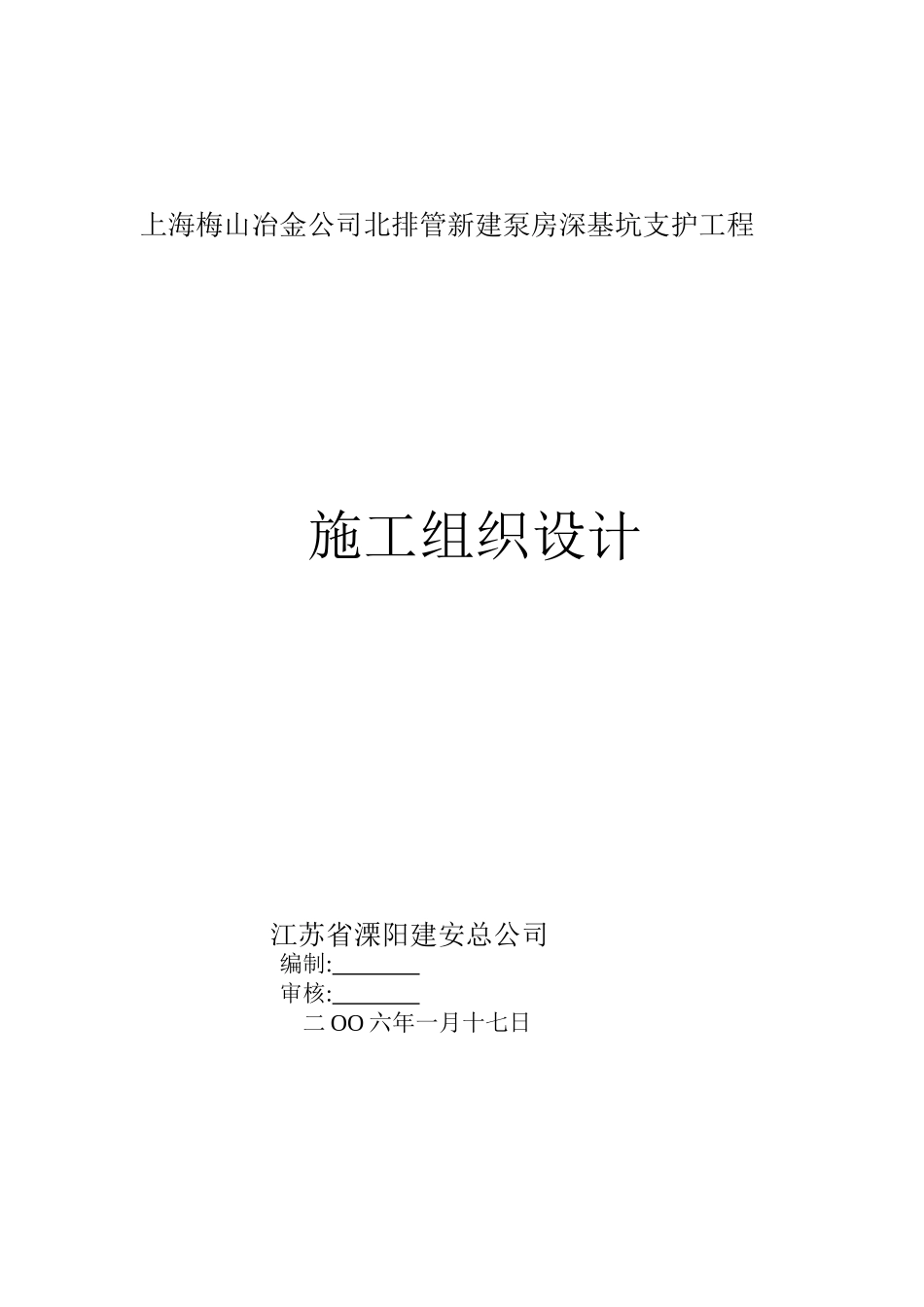

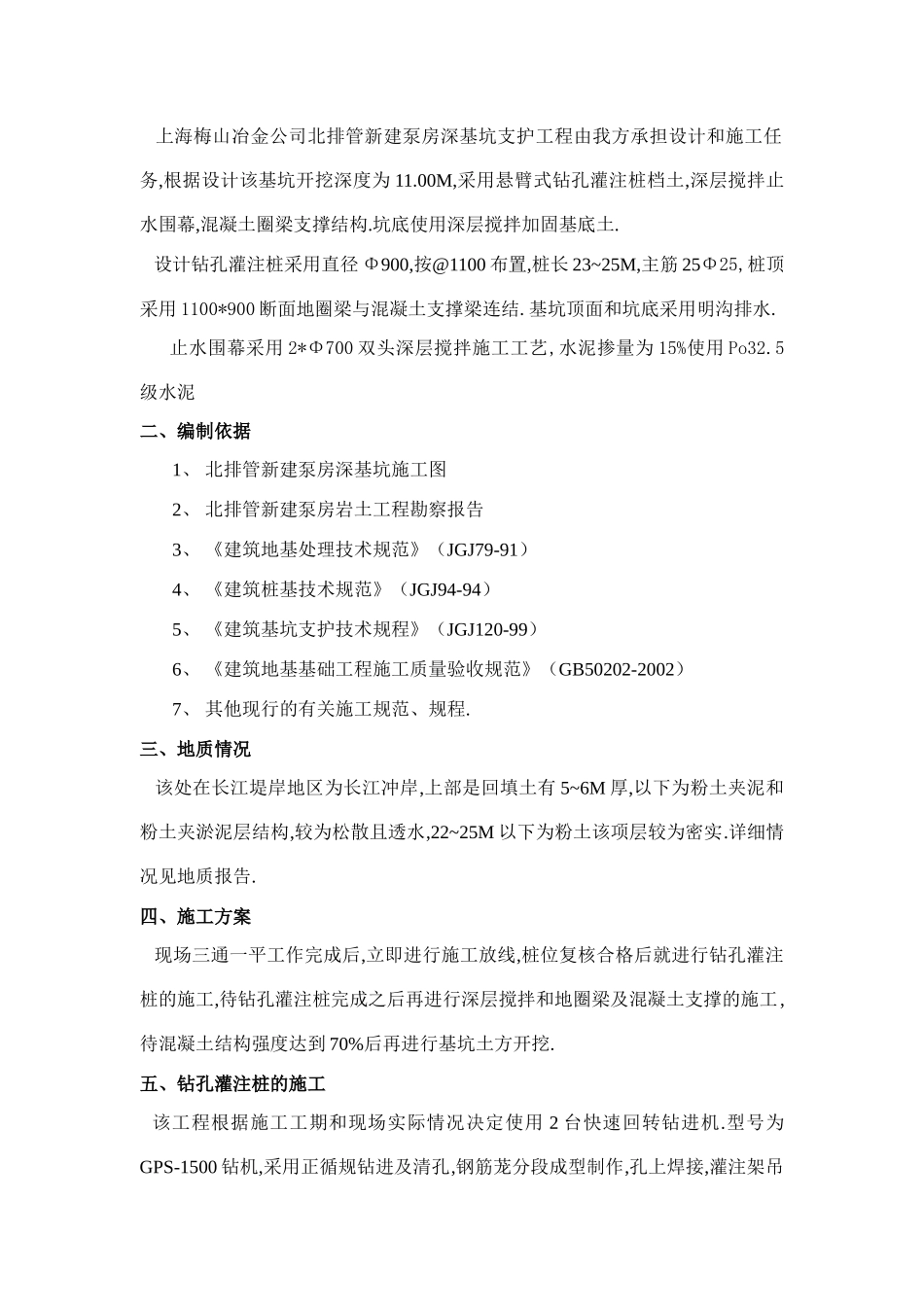

上海梅山冶金公司北排管新建泵房深基坑支护工程施工组织设计江苏省溧阳建安总公司编制:审核:二OO六年一月十七日目录一、工程概况二、编制依据三、地质情况四、施工方案五、钻孔灌注桩的施工六、深层搅拌的施工七、施工进度计划及人员组织八、质量保证措施九、安全施工措施十、文明施工十一、基坑开挖上海梅山冶金公司北排管新建泵房深基坑支护工程一、工程概况上海梅山冶金公司北排管新建泵房深基坑支护工程由我方承担设计和施工任务,根据设计该基坑开挖深度为11.00M,采用悬臂式钻孔灌注桩档土,深层搅拌止水围幕,混凝土圈梁支撑结构.坑底使用深层搅拌加固基底土.设计钻孔灌注桩采用直径Φ900,按@1100布置,桩长23~25M,主筋25Φ25,桩顶采用1100*900断面地圈梁与混凝土支撑梁连结.基坑顶面和坑底采用明沟排水.止水围幕采用2*Φ700双头深层搅拌施工工艺,水泥掺量为15%使用Po32.5级水泥二、编制依据1、北排管新建泵房深基坑施工图2、北排管新建泵房岩土工程勘察报告3、《建筑地基处理技术规范》（JGJ79-91）4、《建筑桩基技术规范》（JGJ94-94）5、《建筑基坑支护技术规程》（JGJ120-99）6、《建筑地基基础工程施工质量验收规范》（GB50202-2002）7、其他现行的有关施工规范、规程.三、地质情况该处在长江堤岸地区为长江冲岸,上部是回填土有5~6M厚,以下为粉土夹泥和粉土夹淤泥层结构,较为松散且透水,22~25M以下为粉土该项层较为密实.详细情况见地质报告.四、施工方案现场三通一平工作完成后,立即进行施工放线,桩位复核合格后就进行钻孔灌注桩的施工,待钻孔灌注桩完成之后再进行深层搅拌和地圈梁及混凝土支撑的施工,待混凝土结构强度达到70%后再进行基坑土方开挖.五、钻孔灌注桩的施工该工程根据施工工期和现场实际情况决定使用2台快速回转钻进机.型号为GPS-1500钻机,采用正循规钻进及清孔,钢筋茏分段成型制作,孔上焊接,灌注架吊安下笼,,使用C30商品砼采用大口径导管法水下灌注.1、护筒的埋设根据桩点位,首先做桩径“十”字定位点,再用人工开挖埋设护筒,人工开挖必须挖掉上层的杂填土,然后人工埋入Φ1000,高500的钢护筒,并回填黄土夯实,确保护筒底口不漏桨,护筒的中心线应对准工程放样的中心线,其偏差不得大于5CM,倾斜差小于1%.2、泥浆制作①泥浆比重（钻孔时1.15~1.20,清孔时1.05~1.08）.②粘度18~22S③矢水量14~20mI/30分钟.④PH值8~9.⑤泥皮厚度小于2MM⑥胶体率大于97%.⑦含砂率小于4%.3、钻机就位钻机就位之前,对钻机的各项准备工作进行检查,就位后底部与顶部平稳,在钻进和运行中不应产生位移和沉陷.回转钻机顶部的起吊滑轮,转盘中心及钻孔中心线三者要在同一铅垂线上.4、钻孔根据不同的地质条件采用不同的钻速、钻压及泥桨比重.一般粘性土层每小时5米,淤泥质层3米.钻孔要一次成孔,不得中途停顿,经常观察土层变化,保证泥桨质量.钻孔质量如下:①孔径不得小于设计规定.②钻机偏差小于L/100（L为桩长）③桩的垂直度小于L/100（L为桩长）④沉碴厚度小于50MM5、清孔钻孔达到设计标高后,按钻孔桩成孔质量的要求进行检测,符合要求后,采用换桨法清孔,及时向孔内注入新鲜的泥桨,保证孔内有一定的水头差,避免坍孔,沉碴的厚度小于100MM,不允许用加深孔底深度的方式代替清孔.6、钢筋笼制安钢筋笼的制造运输安装按水下钢筋笼施工常规和规范要求进行,对工地电焊接头要求不少于2名电焊工同时施工焊,缩短清孔与浇筑混凝土之间的时间.钢筋骨架应符合规范,要求如下:①单面搭接焊,焊缝长度不小于10d,焊缝错开大于500MM.②受力主筋安装允许偏差±10MM③箍筋及构造筋安装允许偏差±20MM④同一截面内受力钢筋接头面积占钢筋总面积不大于50%⑤保护层厚度允许偏差±20MM钢筋笼入孔时,动作要轻缓,要对准孔中心,防止刮井壁,同时设置防止钢筋笼上浮下沉结构.7、灌注水下砼用导管法灌注水下混凝土,灌注前要进行水密承压和接头的抗拉试验,钢筋笼安装完毕复核孔底沉碴厚度后即可进行.①砼桩身设计强度为C30商品砼,坍落度为16~18CM.②商品砼的质量要求要符合设计施工的要求.③导管的埋深一般不大于6M或小于2M.,首次灌注应达到2.00M3,确保首次灌注成功,并且核定桩的充盈系数.④详细做好灌注的原始记录,同时做好核实缩...
