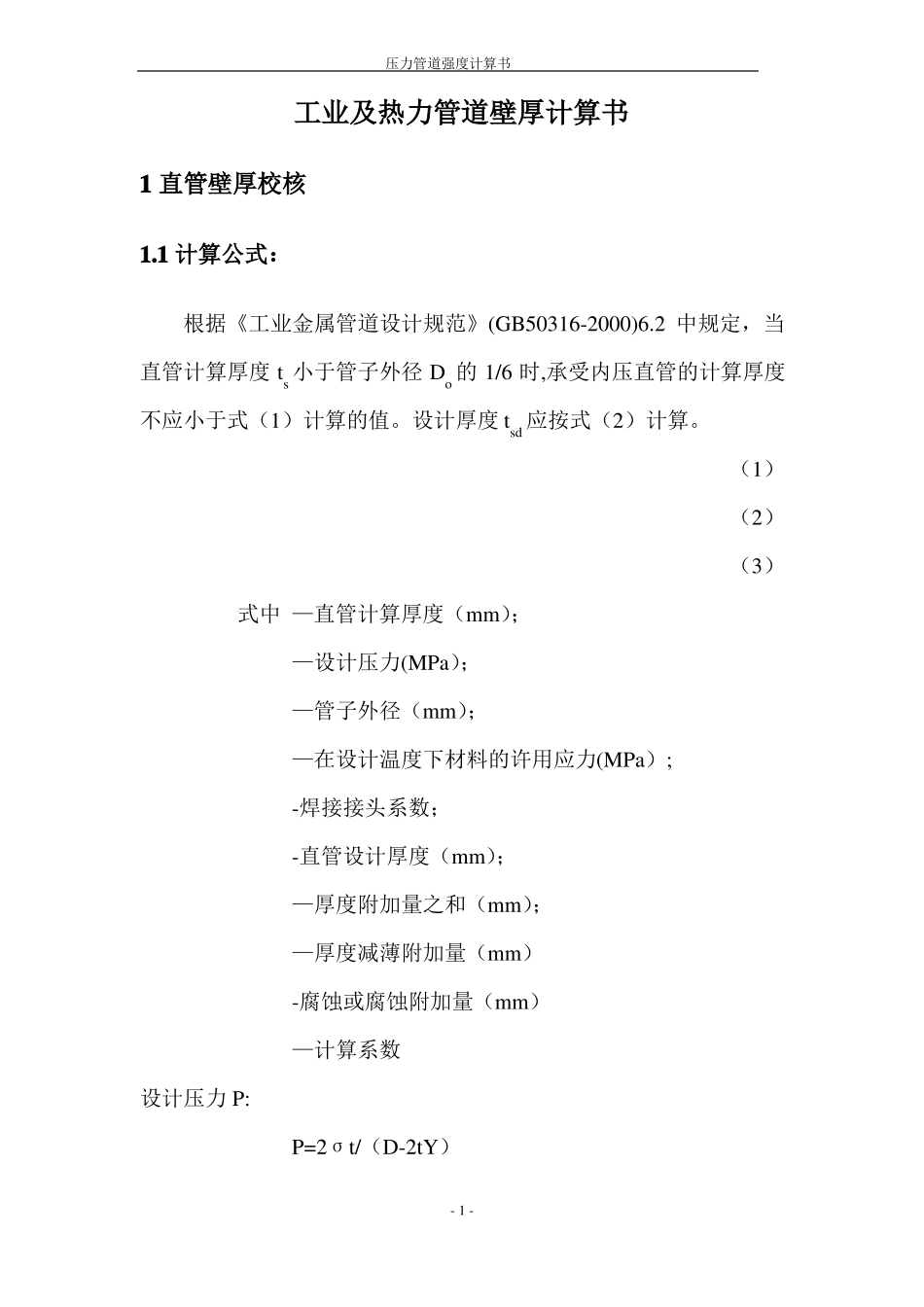

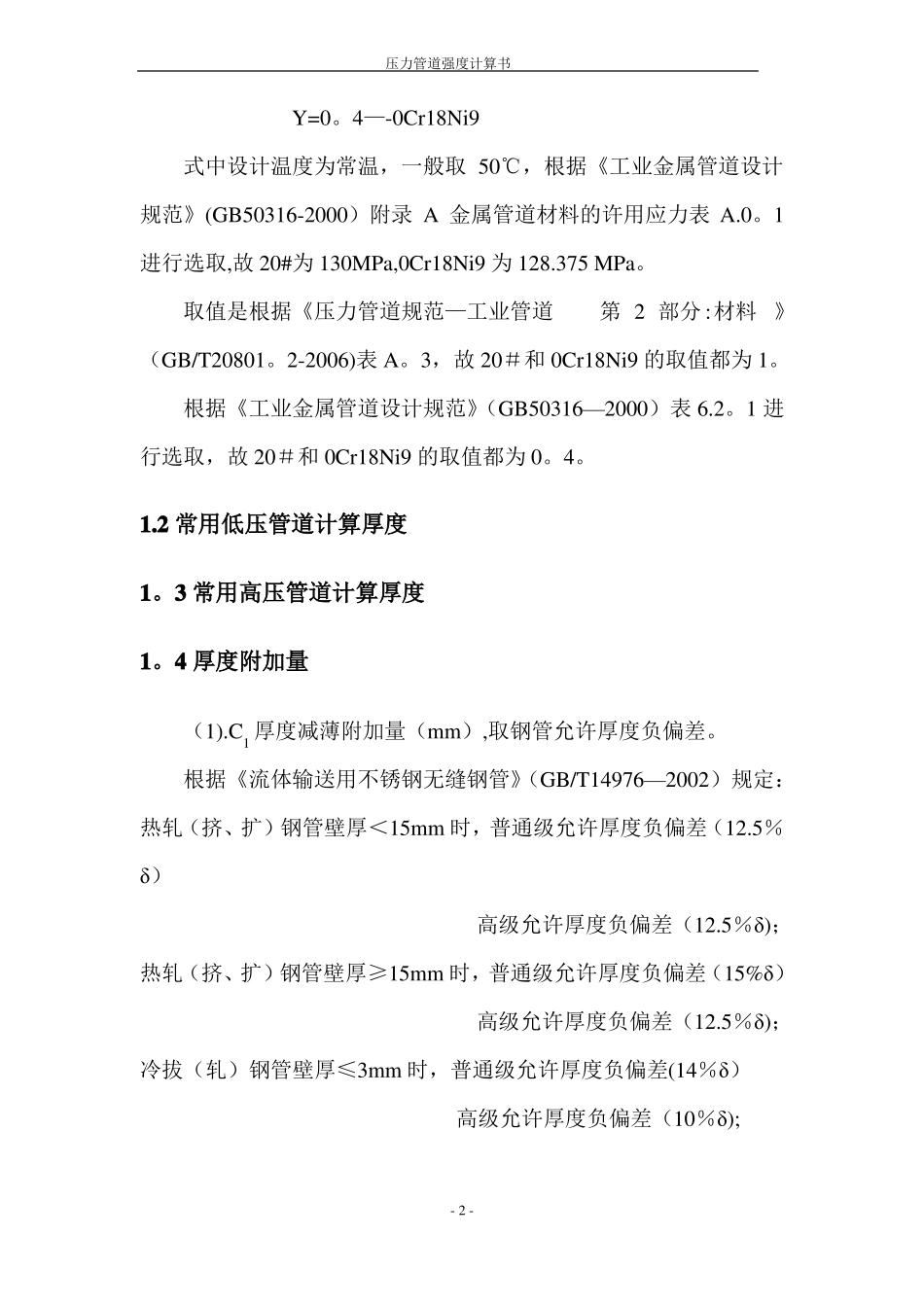

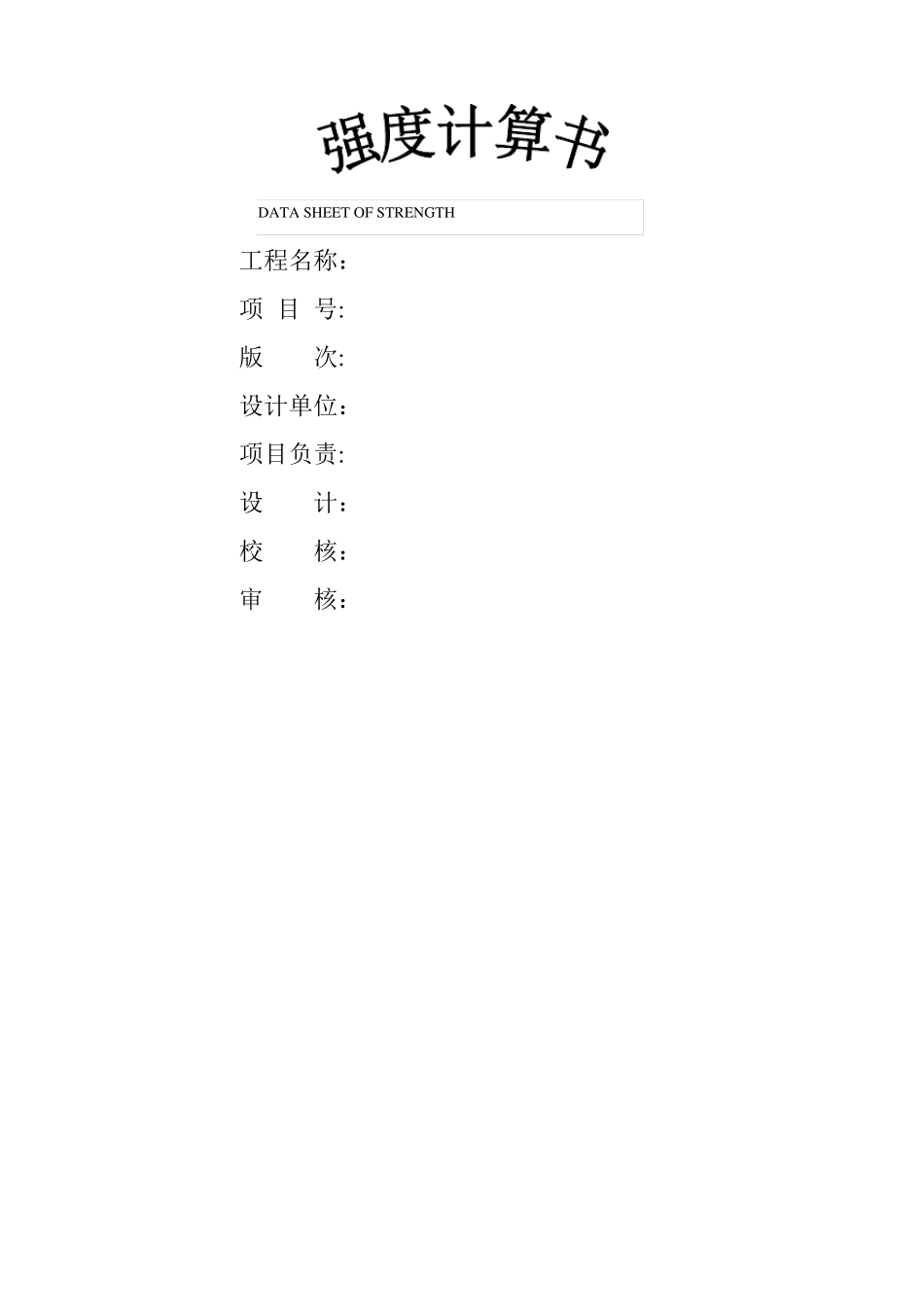

DATASHEETOFSTRENGTH工程名称：项目号:版次:设计单位：项目负责:设计：校核：审核：压力管道强度计算书工业及热力管道壁厚计算书1直管壁厚校核1.1计算公式：根据《工业金属管道设计规范》(GB50316-2000)6.2中规定，当直管计算厚度ts小于管子外径Do的1/6时,承受内压直管的计算厚度不应小于式（1）计算的值。设计厚度tsd应按式（2）计算。（1）（2）（3）式中—直管计算厚度（mm）；—设计压力(MPa）；—管子外径（mm）；—在设计温度下材料的许用应力(MPa）;-焊接接头系数；-直管设计厚度（mm）；—厚度附加量之和（mm）；—厚度减薄附加量（mm）-腐蚀或腐蚀附加量（mm）—计算系数设计压力P:P=2σt/（D-2tY）-1-压力管道强度计算书Y=0。4—-0Cr18Ni9式中设计温度为常温，一般取50℃，根据《工业金属管道设计规范》(GB50316-2000）附录A金属管道材料的许用应力表A.0。1进行选取,故20#为130MPa,0Cr18Ni9为128.375MPa。取值是根据《压力管道规范—工业管道第2部分:材料》（GB/T20801。2-2006)表A。3，故20＃和0Cr18Ni9的取值都为1。根据《工业金属管道设计规范》（GB50316—2000）表6.2。1进行选取，故20＃和0Cr18Ni9的取值都为0。4。1.2常用低压管道计算厚度1。3常用高压管道计算厚度1。4厚度附加量（1).C1厚度减薄附加量（mm）,取钢管允许厚度负偏差。根据《流体输送用不锈钢无缝钢管》（GB/T14976—2002）规定：热轧（挤、扩）钢管壁厚＜15mm时，普通级允许厚度负偏差（12.5％δ）高级允许厚度负偏差（12.5％δ)；热轧（挤、扩）钢管壁厚≥15mm时，普通级允许厚度负偏差（15%δ）高级允许厚度负偏差（12.5％δ)；冷拔（轧）钢管壁厚≤3mm时，普通级允许厚度负偏差(14％δ）高级允许厚度负偏差（10％δ);-2-压力管道强度计算书冷拔(轧）钢管壁厚＞3mm时,普通级允许厚度负偏差(10％δ)高级允许厚度负偏差（10％δ）。根据《输送流体用无缝钢管》（GB/T8163—2008）规定：热轧(挤压、扩）钢管外径≤102mm时，允许厚度负偏差（12。5％δ或0.40中较大值）;热轧(挤压）钢管外径＞102mm时，当壁厚和外径的比值≤0.05时，允许厚度负偏差（15％δ或0。40中较大值）＞0.05~0。10时,允许厚度负偏差(12.5％δ或0.40中较大值）＞0.10时,允许厚度负偏差（10％δ）;冷拔（轧)钢管壁厚≤3mm时，允许厚度负偏差（10％δ或0。15中较大值)；冷拔(轧）钢管壁厚＞3mm时,允许厚度负偏差（10％δ）。综上所述,考虑到CNG站用钢管基本上为冷拔（轧)钢管，故厚度负偏差应按照上面规定根据钢管材质选择。(2)。C2腐蚀附加量（mm)，20＃钢管的腐蚀裕量参照《钢制对焊管件规范》(SY/T0510—1998)取1。5mm，0Cr18Ni9钢管的腐蚀附加量一般为0mm。1。5常用管道的设计厚度钢管的公称壁厚大于设计壁厚，故所选钢管的壁厚符合要求.-3-压力管道强度计算书2弯管壁厚校核2。1计算公式根据《压力管道规范-工业管道第3部分:设计和计算》（GB/T20801.3—2006)6.2规定:内压弯管的计算厚度(位于处，最危险处）应按式(4）计算：（4）当计算弯管的内侧厚度时：（5)当计算弯管的外侧厚度时:(6）式中-弯管（内、外侧)的计算厚度(mm）；-弯管的转角（度）;—计算系数；-弯管在管子中心线处的弯曲半径（mm）；2。2弯曲半径根据《工业金属管道工程施工及验收规范》（GB50235—97)中规定：高压钢管的弯曲半径大于管子外径的5倍，其他管子的弯曲半径宜大于管子外径的3.5倍.对于一些在工厂内加工的弯管，最小可以使R=1。5Do,而在一般情况下R≥3Do，故在计算中选用R=1.5Do和R=3Do两种情况，因为只要这两种情况下的设计壁厚可以符合要求，其他情-4-压力管道强度计算书况下的设计壁厚就都是符合要求的.-5-压力管道强度计算书弯管的公称壁厚大于设计壁厚，故所选壁厚符合要求。-6-2。3常用弯管的设计厚度
