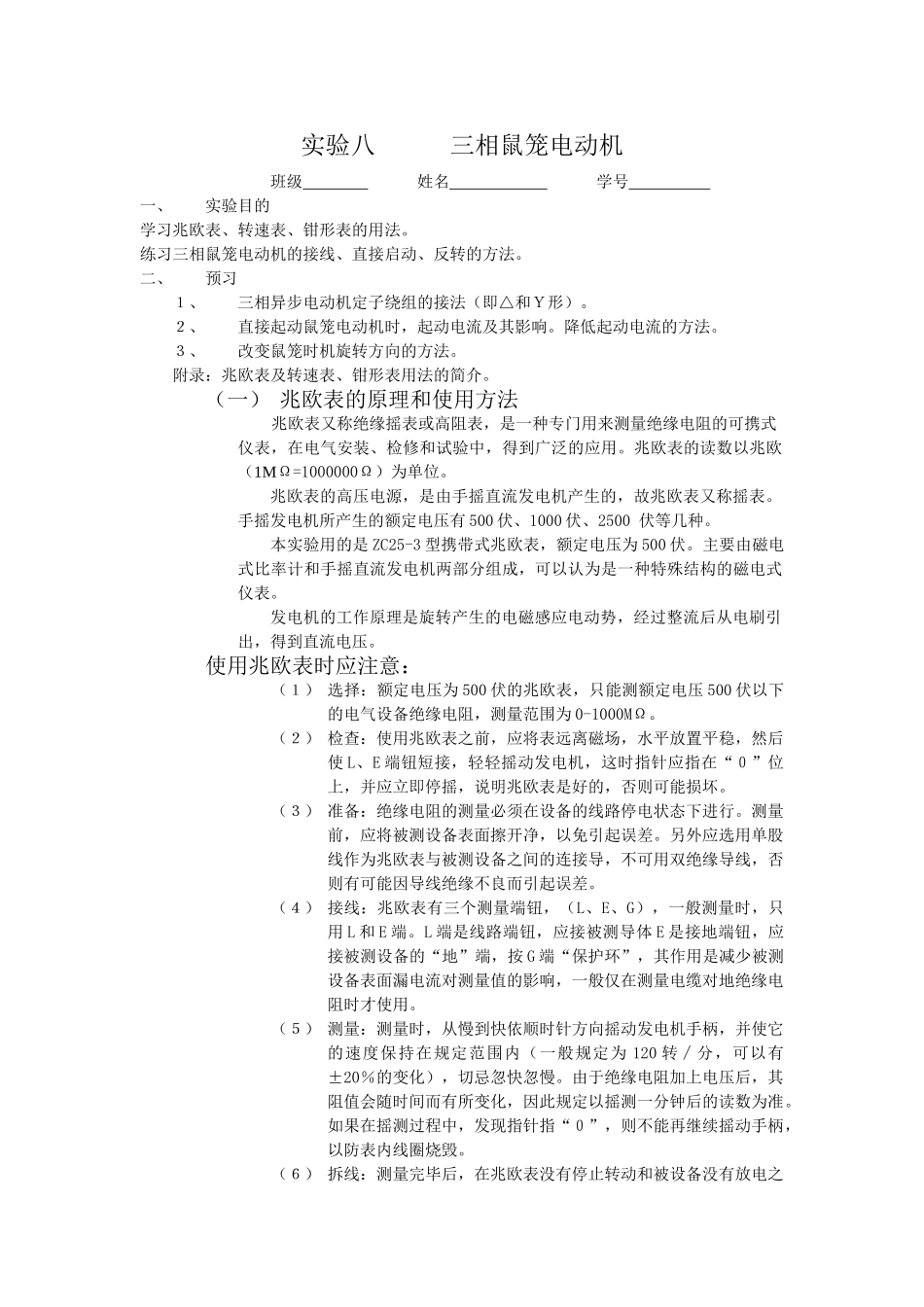

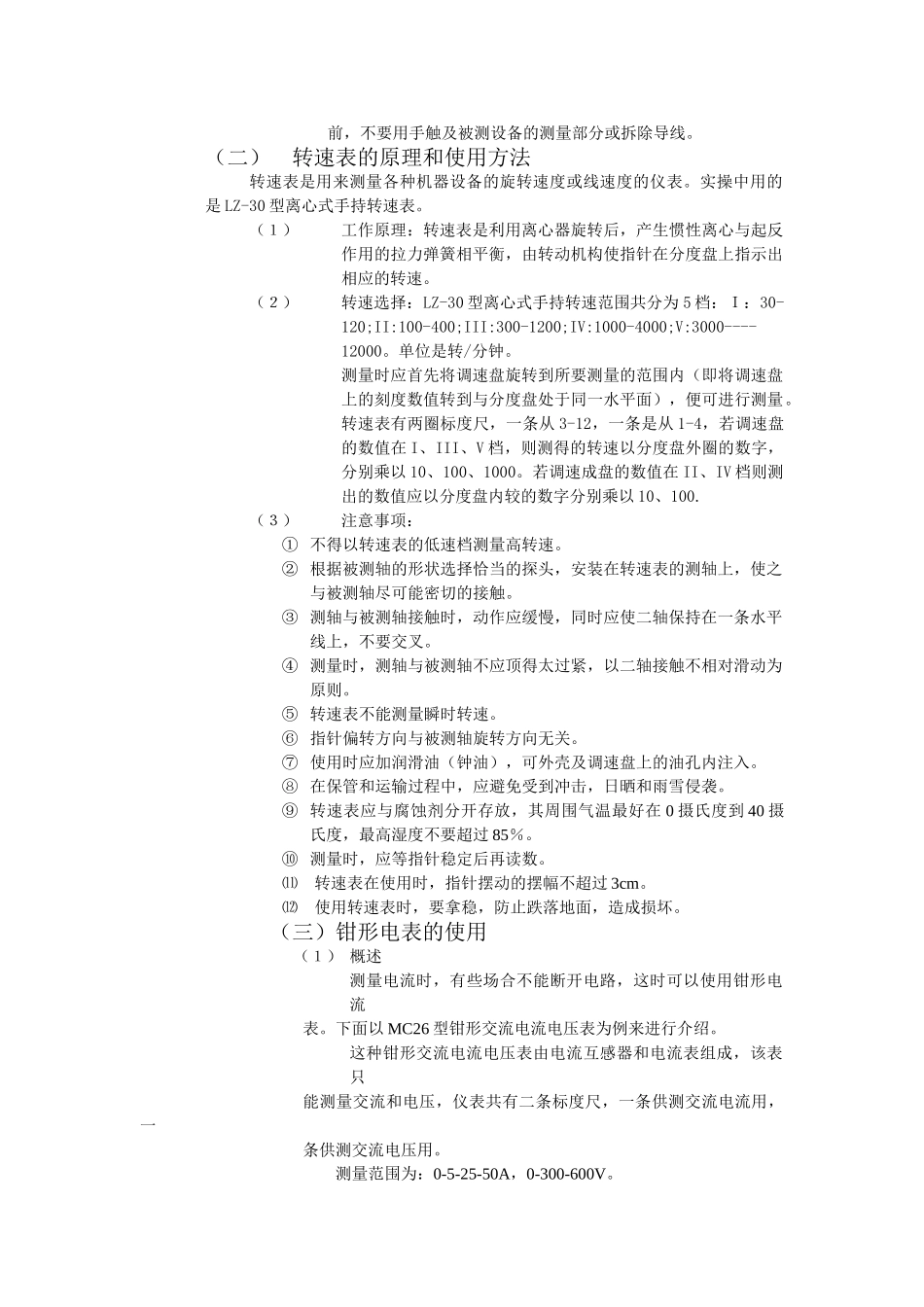

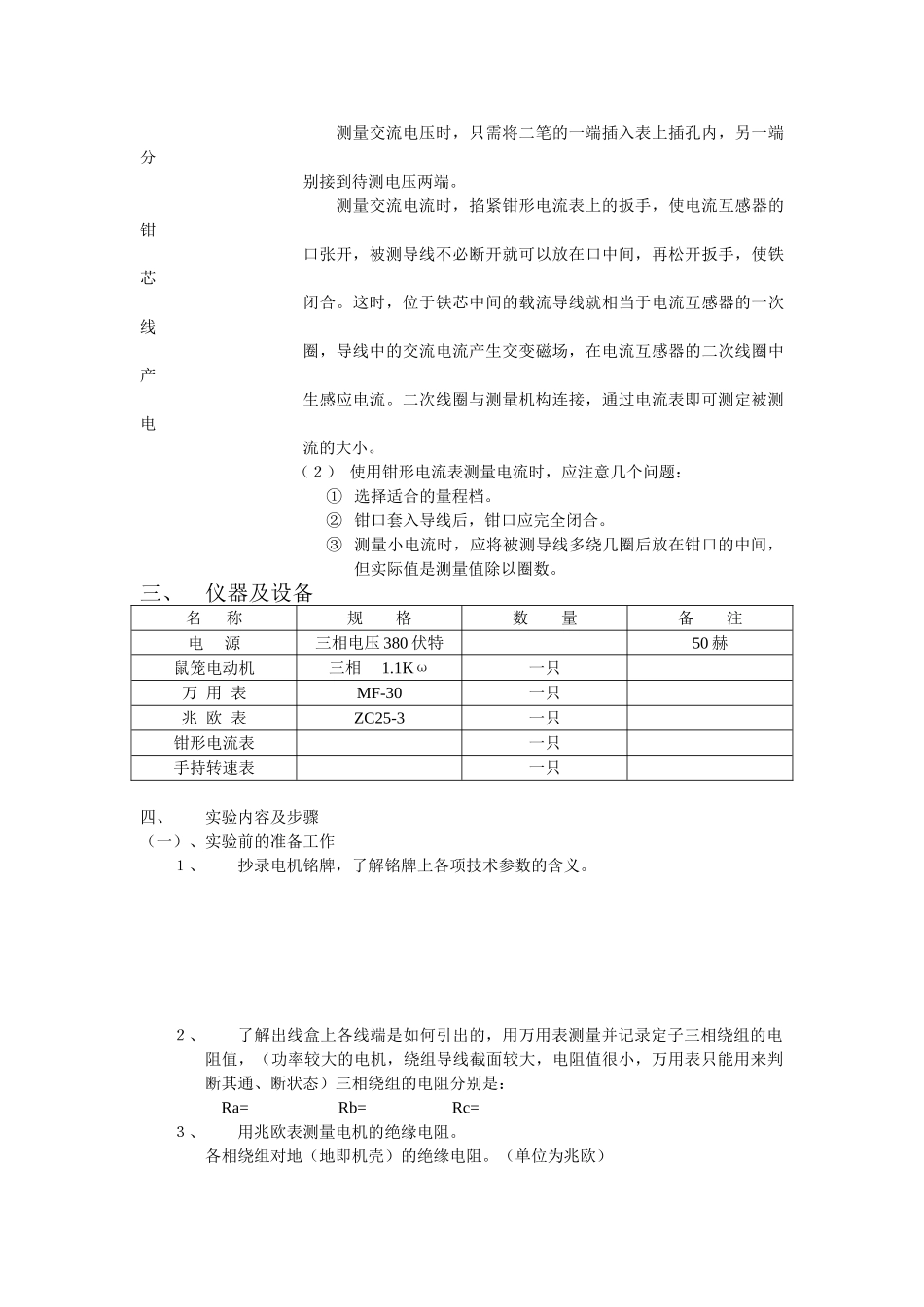

实验八三相鼠笼电动机班级姓名学号一、实验目的学习兆欧表、转速表、钳形表的用法。练习三相鼠笼电动机的接线、直接启动、反转的方法。二、预习１、三相异步电动机定子绕组的接法（即△和Ｙ形）。２、直接起动鼠笼电动机时，起动电流及其影响。降低起动电流的方法。３、改变鼠笼时机旋转方向的方法。附录：兆欧表及转速表、钳形表用法的简介。（一）兆欧表的原理和使用方法兆欧表又称绝缘摇表或高阻表，是一种专门用来测量绝缘电阻的可携式仪表，在电气安装、检修和试验中，得到广泛的应用。兆欧表的读数以兆欧（1MΩ=1000000Ω）为单位。兆欧表的高压电源，是由手摇直流发电机产生的，故兆欧表又称摇表。手摇发电机所产生的额定电压有500伏、1000伏、2500伏等几种。本实验用的是ZC25-3型携带式兆欧表，额定电压为500伏。主要由磁电式比率计和手摇直流发电机两部分组成，可以认为是一种特殊结构的磁电式仪表。发电机的工作原理是旋转产生的电磁感应电动势，经过整流后从电刷引出，得到直流电压。使用兆欧表时应注意：（１）选择：额定电压为500伏的兆欧表，只能测额定电压500伏以下的电气设备绝缘电阻，测量范围为0-1000MΩ。（２）检查：使用兆欧表之前，应将表远离磁场，水平放置平稳，然后使L、E端钮短接，轻轻摇动发电机，这时指针应指在“０”位上，并应立即停摇，说明兆欧表是好的，否则可能损坏。（３）准备：绝缘电阻的测量必须在设备的线路停电状态下进行。测量前，应将被测设备表面擦开净，以免引起误差。另外应选用单股线作为兆欧表与被测设备之间的连接导，不可用双绝缘导线，否则有可能因导线绝缘不良而引起误差。（４）接线：兆欧表有三个测量端钮，（L、E、G），一般测量时，只用L和E端。L端是线路端钮，应接被测导体E是接地端钮，应接被测设备的“地”端，按G端“保护环”，其作用是减少被测设备表面漏电流对测量值的影响，一般仅在测量电缆对地绝缘电阻时才使用。（５）测量：测量时，从慢到快依顺时针方向摇动发电机手柄，并使它的速度保持在规定范围内（一般规定为120转∕分，可以有±20％的变化），切忌忽快忽慢。由于绝缘电阻加上电压后，其阻值会随时间而有所变化，因此规定以摇测一分钟后的读数为准。如果在摇测过程中，发现指针指“０”，则不能再继续摇动手柄，以防表内线圈烧毁。（６）拆线：测量完毕后，在兆欧表没有停止转动和被设备没有放电之前，不要用手触及被测设备的测量部分或拆除导线。（二）转速表的原理和使用方法转速表是用来测量各种机器设备的旋转速度或线速度的仪表。实操中用的是LZ-30型离心式手持转速表。（１）工作原理：转速表是利用离心器旋转后，产生惯性离心与起反作用的拉力弹簧相平衡，由转动机构使指针在分度盘上指示出相应的转速。（２）转速选择：LZ-30型离心式手持转速范围共分为5档：Ｉ：30-120;II:100-400;III:300-1200;IV:1000-4000;V:3000----12000。单位是转/分钟。测量时应首先将调速盘旋转到所要测量的范围内（即将调速盘上的刻度数值转到与分度盘处于同一水平面），便可进行测量。转速表有两圈标度尺，一条从3-12，一条是从1-4，若调速盘的数值在I、III、V档，则测得的转速以分度盘外圈的数字，分别乘以10、100、1000。若调速成盘的数值在II、IV档则测出的数值应以分度盘内较的数字分别乘以10、100.（３）注意事项：①不得以转速表的低速档测量高转速。②根据被测轴的形状选择恰当的探头，安装在转速表的测轴上，使之与被测轴尽可能密切的接触。③测轴与被测轴接触时，动作应缓慢，同时应使二轴保持在一条水平线上，不要交叉。④测量时，测轴与被测轴不应顶得太过紧，以二轴接触不相对滑动为原则。⑤转速表不能测量瞬时转速。⑥指针偏转方向与被测轴旋转方向无关。⑦使用时应加润滑油（钟油），可外壳及调速盘上的油孔内注入。⑧在保管和运输过程中，应避免受到冲击，日晒和雨雪侵袭。⑨转速表应与腐蚀剂分开存放，其周围气温最好在0摄氏度到40摄氏度，最高湿度不要超过85％。⑩测量时，应等指针稳定后再读数。⑾转速表在使用时，指针摆动的摆幅不超过3cm。⑿使用转速表时，要拿稳，防止跌落地面，造成损坏。（三）...
