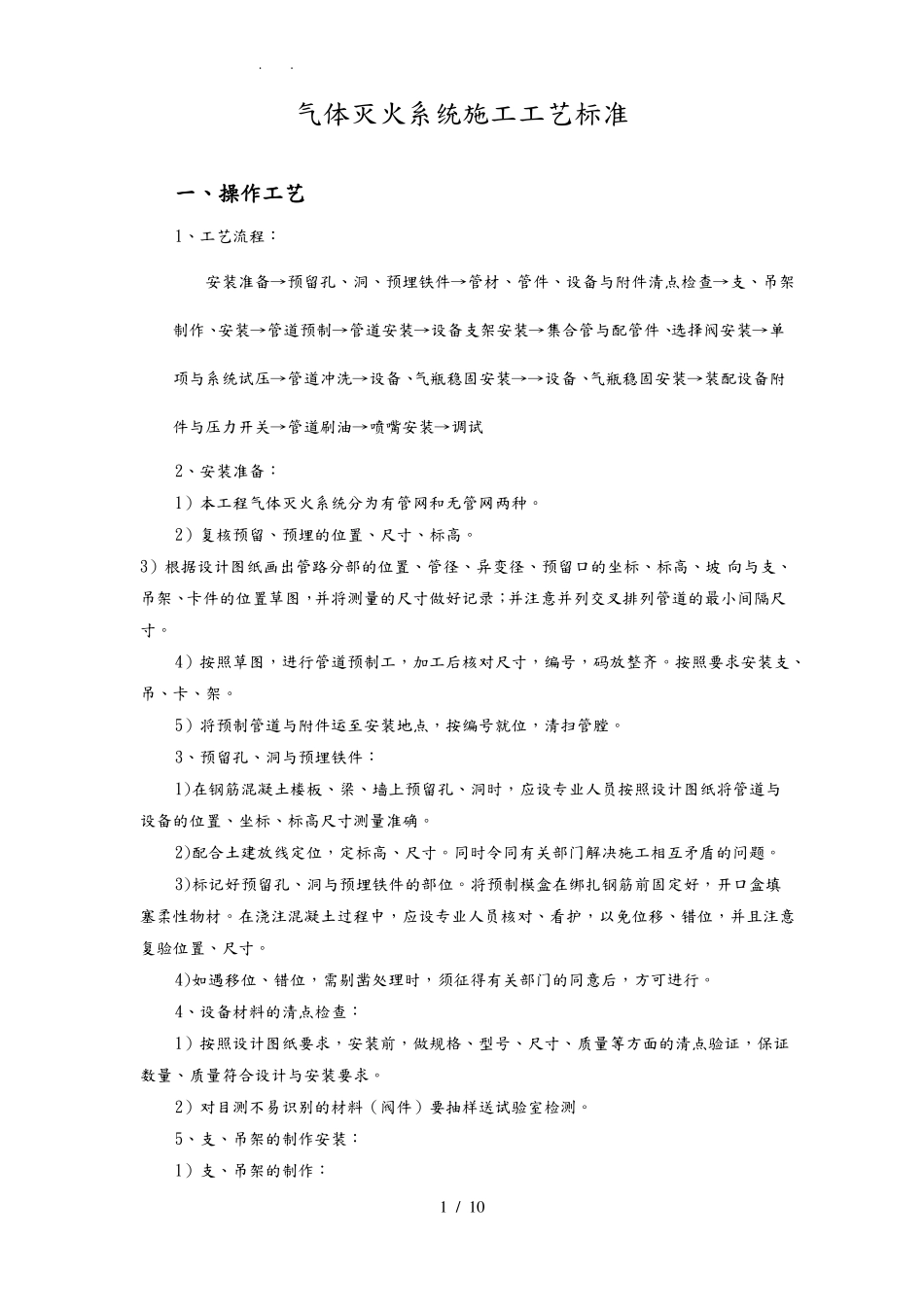

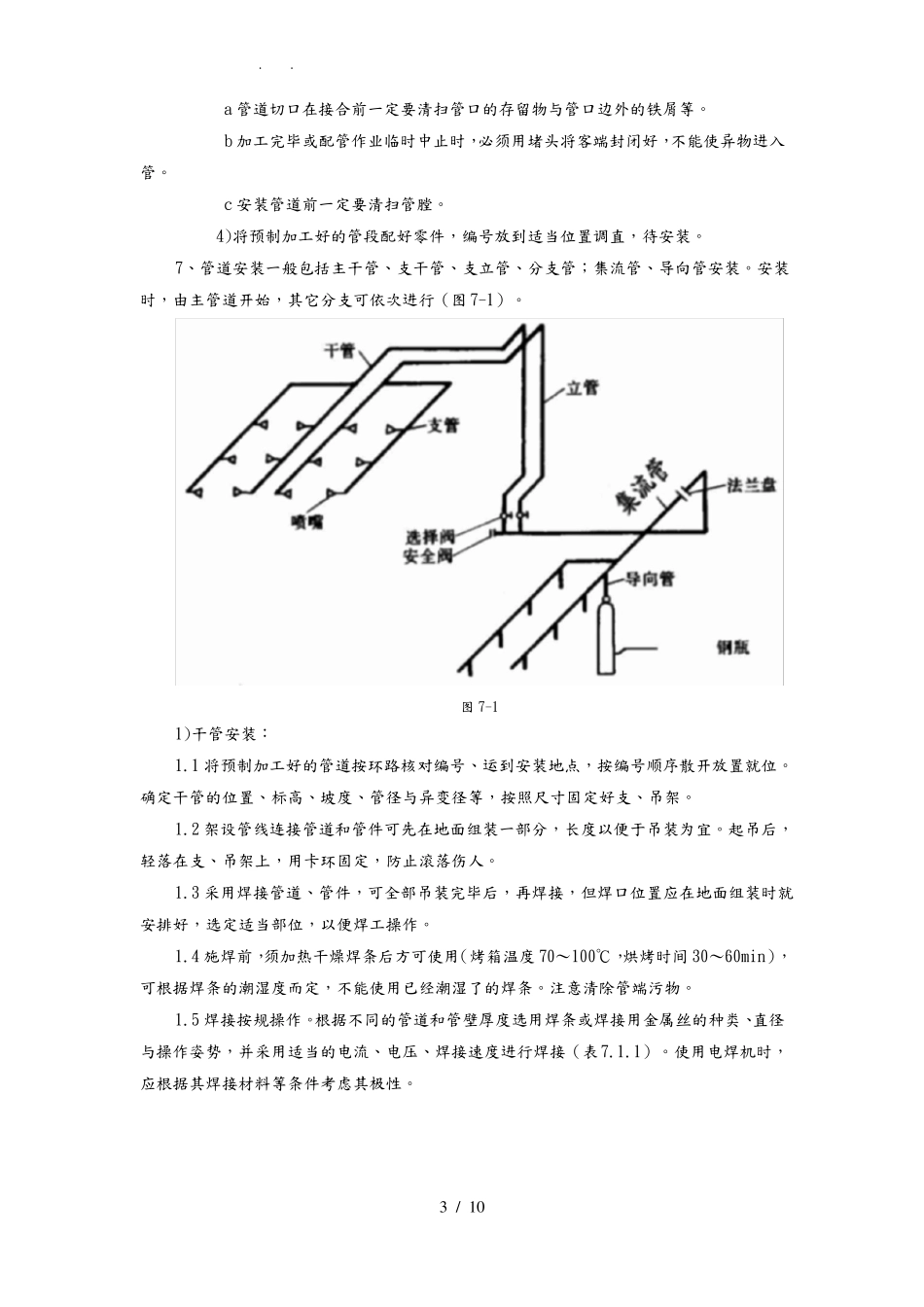

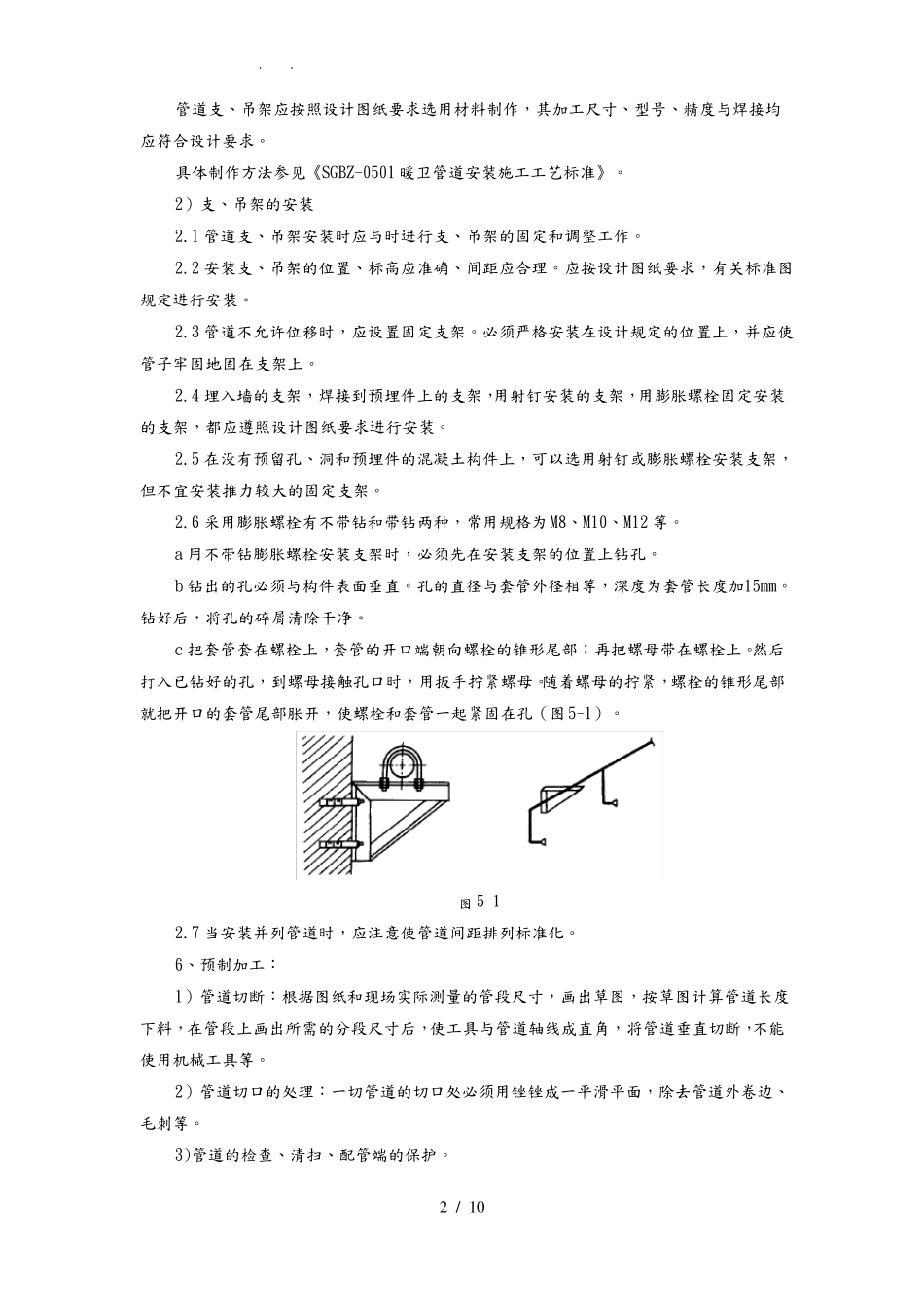

..气体灭火系统施工工艺标准一、操作工艺1、工艺流程：安装准备→预留孔、洞、预埋铁件→管材、管件、设备与附件清点检查→支、吊架制作、安装→管道预制→管道安装→设备支架安装→集合管与配管件、选择阀安装→单项与系统试压→管道冲洗→设备、气瓶稳固安装→→设备、气瓶稳固安装→装配设备附件与压力开关→管道刷油→喷嘴安装→调试2、安装准备：1）本工程气体灭火系统分为有管网和无管网两种。2）复核预留、预埋的位置、尺寸、标高。3）根据设计图纸画出管路分部的位置、管径、异变径、预留口的坐标、标高、坡向与支、吊架、卡件的位置草图，并将测量的尺寸做好记录；并注意并列交叉排列管道的最小间隔尺寸。4）按照草图，进行管道预制工，加工后核对尺寸，编号，码放整齐。按照要求安装支、吊、卡、架。5）将预制管道与附件运至安装地点，按编号就位，清扫管膛。3、预留孔、洞与预埋铁件：1)在钢筋混凝土楼板、梁、墙上预留孔、洞时，应设专业人员按照设计图纸将管道与设备的位置、坐标、标高尺寸测量准确。2)配合土建放线定位，定标高、尺寸。同时令同有关部门解决施工相互矛盾的问题。3)标记好预留孔、洞与预埋铁件的部位。将预制模盒在绑扎钢筋前固定好，开口盒填塞柔性物材。在浇注混凝土过程中，应设专业人员核对、看护，以免位移、错位，并且注意复验位置、尺寸。4)如遇移位、错位，需剔凿处理时，须征得有关部门的同意后，方可进行。4、设备材料的清点检查：1）按照设计图纸要求，安装前，做规格、型号、尺寸、质量等方面的清点验证，保证数量、质量符合设计与安装要求。2）对目测不易识别的材料（阀件）要抽样送试验室检测。5、支、吊架的制作安装：1）支、吊架的制作：1/10..管道支、吊架应按照设计图纸要求选用材料制作，其加工尺寸、型号、精度与焊接均应符合设计要求。具体制作方法参见《SGBZ-0501暖卫管道安装施工工艺标准》。2）支、吊架的安装2.1管道支、吊架安装时应与时进行支、吊架的固定和调整工作。2.2安装支、吊架的位置、标高应准确、间距应合理。应按设计图纸要求，有关标准图规定进行安装。2.3管道不允许位移时，应设置固定支架。必须严格安装在设计规定的位置上，并应使管子牢固地固在支架上。2.4埋入墙的支架，焊接到预埋件上的支架，用射钉安装的支架，用膨胀螺栓固定安装的支架，都应遵照设计图纸要求进行安装。2.5在没有预留孔、洞和预埋件的混凝土构件上，可以选用射钉或膨胀螺栓安装支架，但不宜安装推力较大的固定支架。2.6采用膨胀螺栓有不带钻和带钻两种，常用规格为M8、M10、M12等。a用不带钻膨胀螺栓安装支架时，必须先在安装支架的位置上钻孔。b钻出的孔必须与构件表面垂直。孔的直径与套管外径相等，深度为套管长度加15mm。钻好后，将孔的碎屑清除干净。c把套管套在螺栓上，套管的开口端朝向螺栓的锥形尾部；再把螺母带在螺栓上。然后打入已钻好的孔，到螺母接触孔口时，用扳手拧紧螺母。随着螺母的拧紧，螺栓的锥形尾部就把开口的套管尾部胀开，使螺栓和套管一起紧固在孔（图5-1）。图5-12.7当安装并列管道时，应注意使管道间距排列标准化。6、预制加工：1）管道切断：根据图纸和现场实际测量的管段尺寸，画出草图，按草图计算管道长度下料，在管段上画出所需的分段尺寸后，使工具与管道轴线成直角，将管道垂直切断，不能使用机械工具等。2）管道切口的处理：一切管道的切口处必须用锉锉成一平滑平面，除去管道外卷边、毛刺等。3)管道的检查、清扫、配管端的保护。2/10..a管道切口在接合前一定要清扫管口的存留物与管口边外的铁屑等。b加工完毕或配管作业临时中止时，必须用堵头将客端封闭好，不能使异物进入管。c安装管道前一定要清扫管膛。4)将预制加工好的管段配好零件，编号放到适当位置调直，待安装。7、管道安装一般包括主干管、支干管、支立管、分支管；集流管、导向管安装。安装时，由主管道开始，其它分支可依次进行（图7-1）。图7-11)干管安装：1.1将预制加工好的管道按环路核对编号、运到安装地点，按编号顺序散开放置就位。确定干管的位置、标高、坡度、管径与异变径等，按照尺寸固定好支、吊架。1.2架设管线连接管道和...
