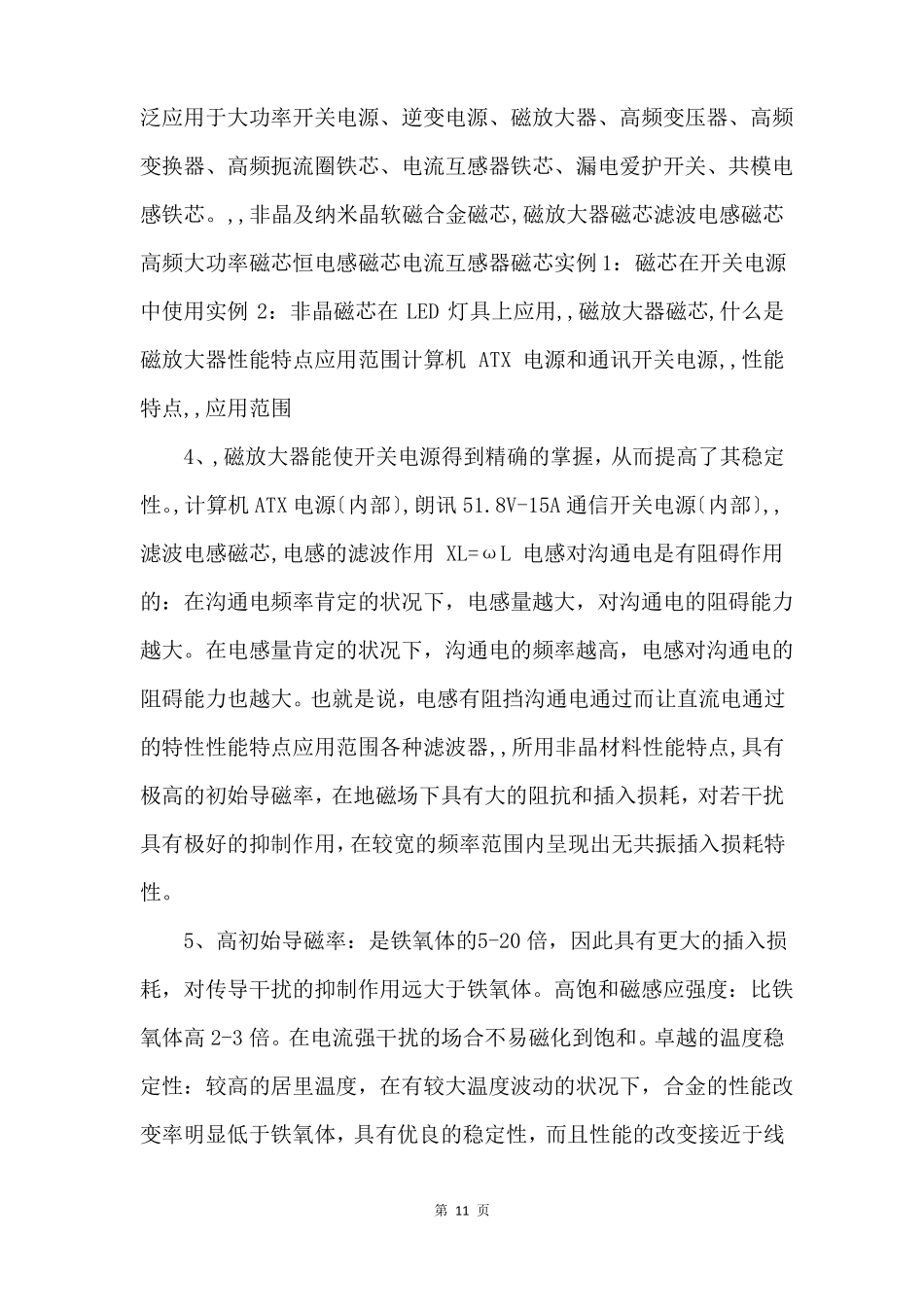

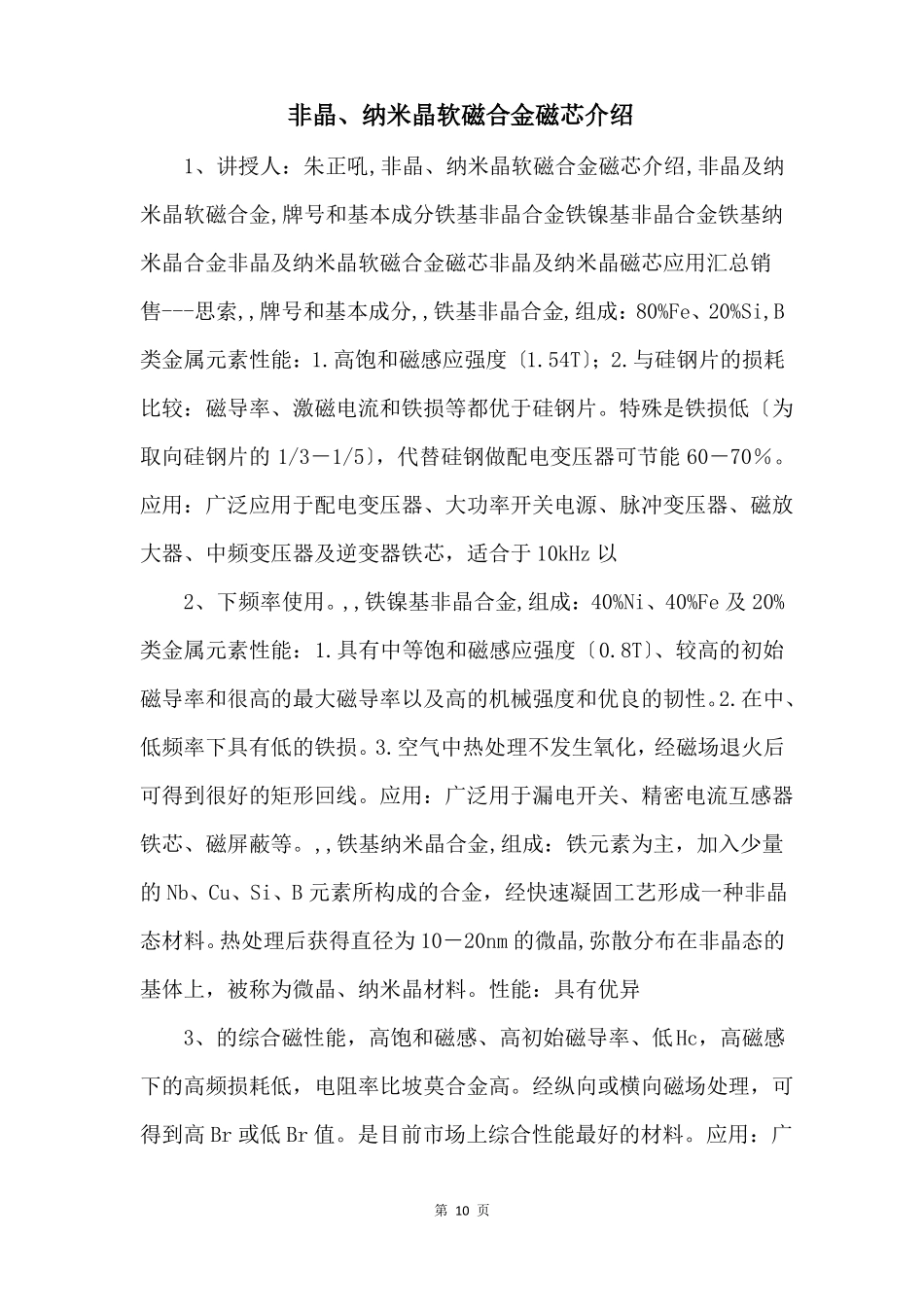

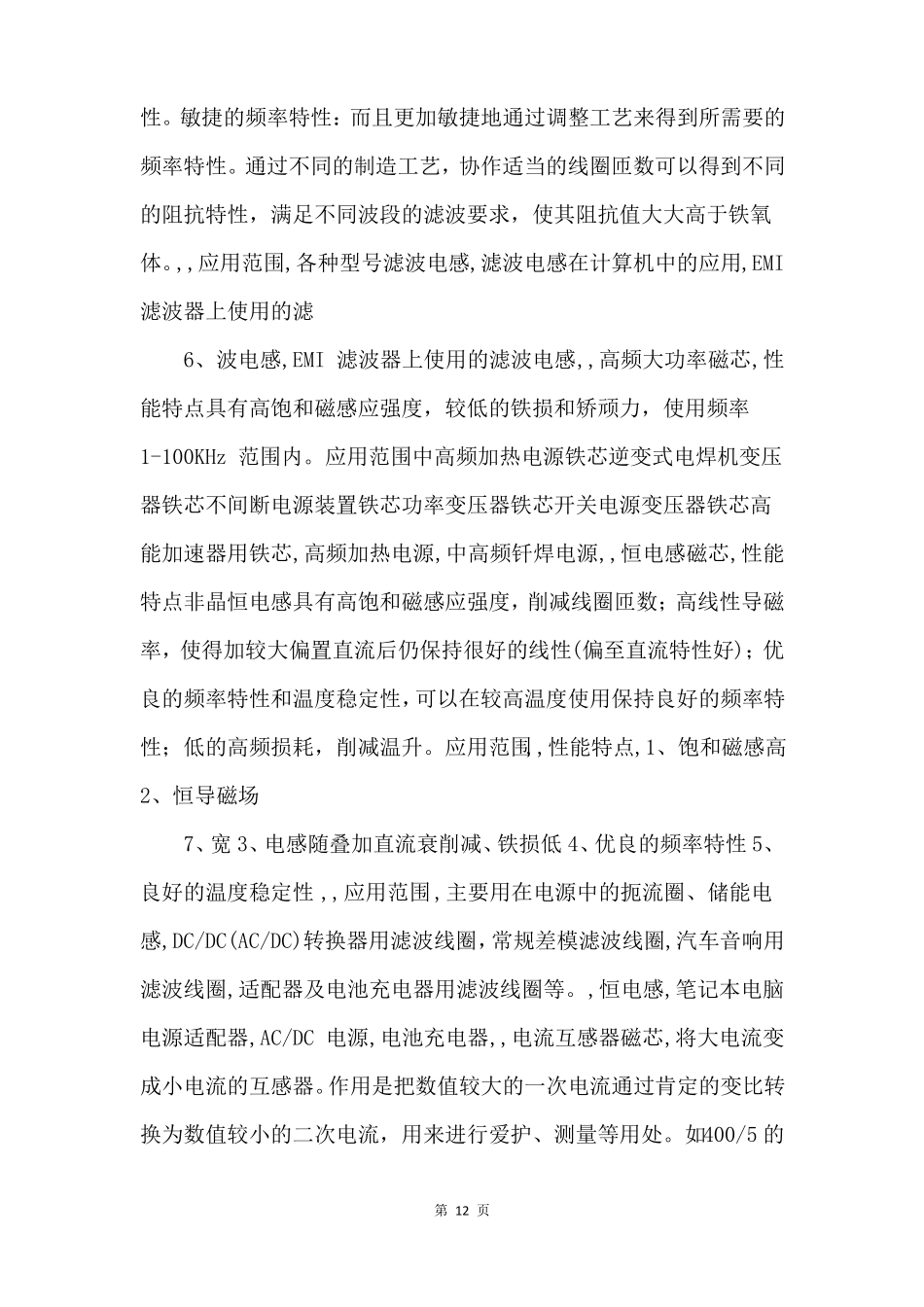

非晶、纳米晶软磁合金磁芯介绍1、讲授人：朱正吼,非晶、纳米晶软磁合金磁芯介绍,非晶及纳米晶软磁合金,牌号和基本成分铁基非晶合金铁镍基非晶合金铁基纳米晶合金非晶及纳米晶软磁合金磁芯非晶及纳米晶磁芯应用汇总销售---思索,,牌号和基本成分,,铁基非晶合金,组成：80%Fe、20%Si,B类金属元素性能：1.高饱和磁感应强度〔1.54T〕；2.与硅钢片的损耗比较：磁导率、激磁电流和铁损等都优于硅钢片。特殊是铁损低〔为取向硅钢片的1/3－1/5〕，代替硅钢做配电变压器可节能60－70％。应用：广泛应用于配电变压器、大功率开关电源、脉冲变压器、磁放大器、中频变压器及逆变器铁芯，适合于10kHz以2、下频率使用。,,铁镍基非晶合金,组成：40%Ni、40%Fe及20%类金属元素性能：1.具有中等饱和磁感应强度〔0.8T〕、较高的初始磁导率和很高的最大磁导率以及高的机械强度和优良的韧性。2.在中、低频率下具有低的铁损。3.空气中热处理不发生氧化，经磁场退火后可得到很好的矩形回线。应用：广泛用于漏电开关、精密电流互感器铁芯、磁屏蔽等。,,铁基纳米晶合金,组成：铁元素为主，加入少量的Nb、Cu、Si、B元素所构成的合金，经快速凝固工艺形成一种非晶态材料。热处理后获得直径为10－20nm的微晶,弥散分布在非晶态的基体上，被称为微晶、纳米晶材料。性能：具有优异3、的综合磁性能，高饱和磁感、高初始磁导率、低Hc，高磁感下的高频损耗低，电阻率比坡莫合金高。经纵向或横向磁场处理，可得到高Br或低Br值。是目前市场上综合性能最好的材料。应用：广第10页泛应用于大功率开关电源、逆变电源、磁放大器、高频变压器、高频变换器、高频扼流圈铁芯、电流互感器铁芯、漏电爱护开关、共模电感铁芯。,,非晶及纳米晶软磁合金磁芯,磁放大器磁芯滤波电感磁芯高频大功率磁芯恒电感磁芯电流互感器磁芯实例1：磁芯在开关电源中使用实例2：非晶磁芯在LED灯具上应用,,磁放大器磁芯,什么是磁放大器性能特点应用范围计算机ATX电源和通讯开关电源,,性能特点,,应用范围4、,磁放大器能使开关电源得到精确的掌握，从而提高了其稳定性。,计算机ATX电源〔内部〕,朗讯51.8V-15A通信开关电源〔内部〕,,滤波电感磁芯,电感的滤波作用XL=ωL电感对沟通电是有阻碍作用的：在沟通电频率肯定的状况下，电感量越大，对沟通电的阻碍能力越大。在电感量肯定的状况下，沟通电的频率越高，电感对沟通电的阻碍能力也越大。也就是说，电感有阻挡沟通电通过而让直流电通过的特性性能特点应用范围各种滤波器,,所用非晶材料性能特点,具有极高的初始导磁率，在地磁场下具有大的阻抗和插入损耗，对若干扰具有极好的抑制作用，在较宽的频率范围内呈现出无共振插入损耗特性。5、高初始导磁率：是铁氧体的5-20倍，因此具有更大的插入损耗，对传导干扰的抑制作用远大于铁氧体。高饱和磁感应强度：比铁氧体高2-3倍。在电流强干扰的场合不易磁化到饱和。卓越的温度稳定性：较高的居里温度，在有较大温度波动的状况下，合金的性能改变率明显低于铁氧体，具有优良的稳定性，而且性能的改变接近于线第11页性。敏捷的频率特性：而且更加敏捷地通过调整工艺来得到所需要的频率特性。通过不同的制造工艺，协作适当的线圈匝数可以得到不同的阻抗特性，满足不同波段的滤波要求，使其阻抗值大大高于铁氧体。,,应用范围,各种型号滤波电感,滤波电感在计算机中的应用,EMI滤波器上使用的滤6、波电感,EMI滤波器上使用的滤波电感,,高频大功率磁芯,性能特点具有高饱和磁感应强度，较低的铁损和矫顽力，使用频率1-100KHz范围内。应用范围中高频加热电源铁芯逆变式电焊机变压器铁芯不间断电源装置铁芯功率变压器铁芯开关电源变压器铁芯高能加速器用铁芯,高频加热电源,中高频钎焊电源,,恒电感磁芯,性能特点非晶恒电感具有高饱和磁感应强度，削减线圈匝数；高线性导磁率，使得加较大偏置直流后仍保持很好的线性(偏至直流特性好)；优良的频率特性和温度稳定性，可以在较高温度使用保持良好的频率特性；低的高频损耗，削减温升。应用范围,,性能特点,1、饱和磁感高2、恒导磁场7、宽3、电感随叠加直流衰削减、铁损低4、优良的频率特性5、良好的温度稳定性,,应用范围,主要用在电...
