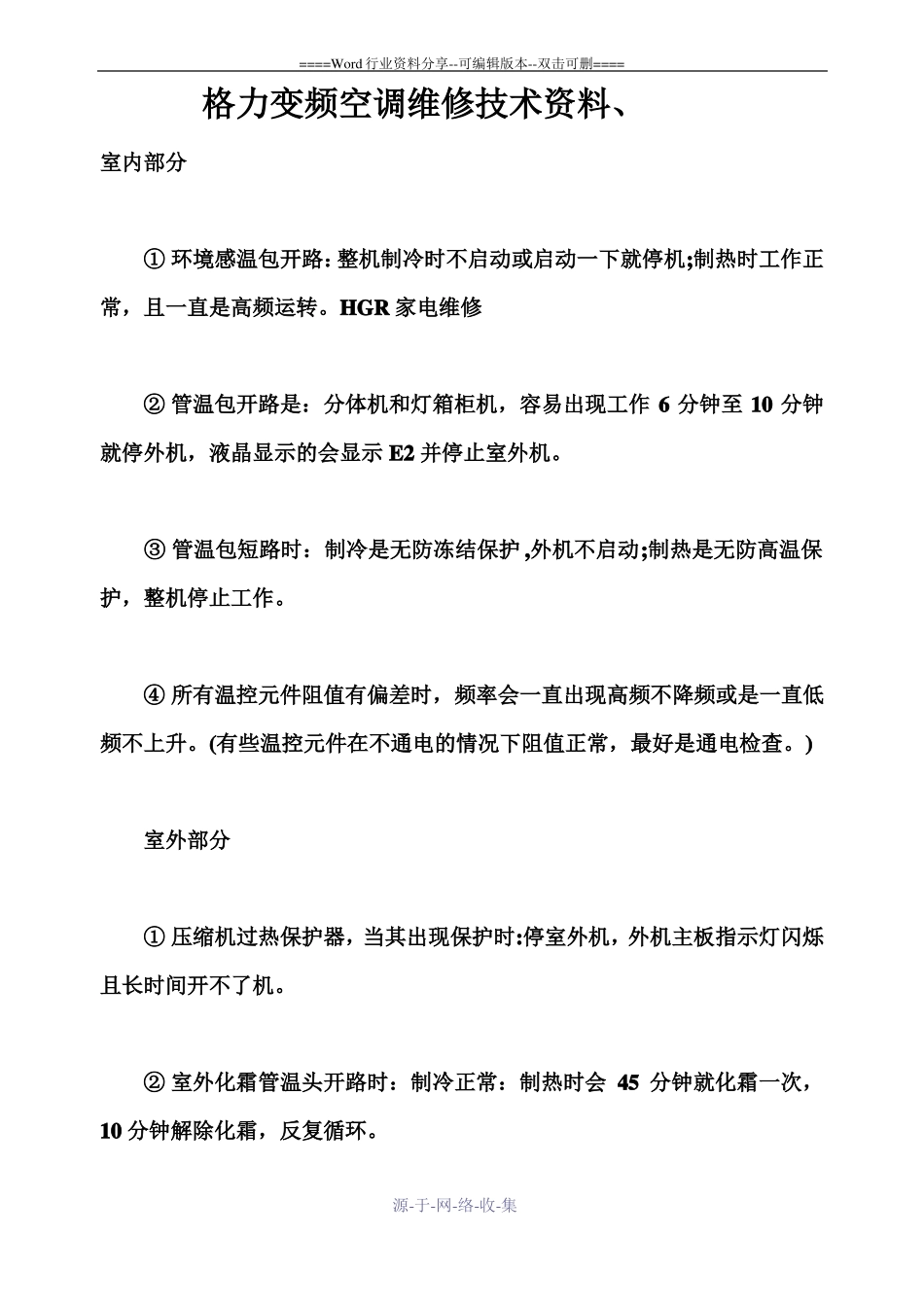

====Word行业资料分享--可编辑版本--双击可删====格力变频空调维修技术资料、室内部分①环境感温包开路：整机制冷时不启动或启动一下就停机;制热时工作正常，且一直是高频运转。HGR家电维修②管温包开路是：分体机和灯箱柜机，容易出现工作6分钟至10分钟就停外机，液晶显示的会显示E2并停止室外机。③管温包短路时：制冷是无防冻结保护,外机不启动;制热是无防高温保护，整机停止工作。④所有温控元件阻值有偏差时，频率会一直出现高频不降频或是一直低频不上升。(有些温控元件在不通电的情况下阻值正常，最好是通电检查。)室外部分①压缩机过热保护器，当其出现保护时:停室外机，外机主板指示灯闪烁且长时间开不了机。②室外化霜管温头开路时：制冷正常：制热时会45分钟就化霜一次，10分钟解除化霜，反复循环。源-于-网-络-收-集====Word行业资料分享--可编辑版本--双击可删====③室外化霜管温短路时：制冷制热均不会工作。④室外机环境感温包开路时：对空调机运转不受影响。⑤室外机环境感温包短路时：制冷时不受影响，制热时空调一直低频运转，频率不上升。⑥压缩机排气口感温包开路时，空调机运转一直处于高频(不会降频)。⑦压缩机排气口感温包短路时：制冷制热均开不起机。⑧变频器(模块)的故障判断及更换a、开机后测量p+、N-之间是否有300V左右的直流电压b、检查+5V与+12V输出是否正常，可以在室外机找点测量c、如(a)和(b)正常之后，检测U、V、W三相是否有平衡交流电输出。(在检测U、V、W之间电压时，最好是将压缩机连线拆下检查)d、如(a)、(b)、(c)都正常之后，检查压缩机线圈阻值是否正常。(压缩机源-于-网-络-收-集====Word行业资料分享--可编辑版本--双击可删====三个端子阻值是否相等，阻值应为1～3欧姆。)e、模块更换及安装时，必须要涂散热膏，螺丝要均衡拧紧，紧贴散热膏，否则温度过高，出现模块频繁保护，压缩机频繁开停。f、室外主控板与模块之间的10根通讯线一定要小心插紧，控制器上的+5V与+12V均都由模块输出。10根通讯线其中三根分别为：地、+5V、+12V,另外7根是数据线，需用示波器方能检测。⑨室外机两个整流桥，一个为220V输入，输出300V直流至模块p+与N-两端：另一个是半波整流滤波作用。⑩电抗器为一导通线圈，一般只需检测两端导通就行。变频器常见故障1、室外机不工作家电维修①开机后检查室外机有无220V电压，如没有，请检查室内、外机连接是否接对，室内机主板接线是否正确，否则更换室内机主板。②如上电蜂鸣器不响，请检查变压器。源-于-网-络-收-集====Word行业资料分享--可编辑版本--双击可删====③如外机有220V电压，检查外机主板上红色指示灯是否亮，否则检查外机连接线是否松动，电源模块p+、N-间是否有300V的直流电压，如没有，则检查电抗器，整流桥和接线。如果有，但外机主板指示灯不亮，先检查电源模块到主板信号连接线(共10根)是否松脱或接触不良，再不行，请更换电源模块，更换模块时，在散热器与模块之间一定要涂上散热膏。④如室外机有电源，红色指示灯亮，外机不启动，可检查是内、外通讯，(检查方法：开机后按“TEST”键一次，观察室内机指示灯)，任何一种指示灯闪烁为正常，否则通讯有问题;检查内外机连接线是否为专用的扁平线，否则更换之。如通讯正常，请检查室内外机感温包是否开路或短路或阻值不正常，过载保护器端子是否接好。以上两种方法均不能解决，则更换室外控制器。⑤如开机11分钟左右停机，且不能启动，请检查室内管温感温包是否开路;如开机后再启动，外风机不启动，检查室内、外感温头是否短路。2、空调开机后一直低频运转请检查室内管温、室外环境、压缩机及化霜感温包是否有开路或短路、阻值不正常现象。3、p板变频柜机故障代码及解决方法源-于-网-络-收-集====Word行业资料分享--可编辑版本--双击可删====E1:压缩机电流过大、压缩机过热、排气温度过高、模块保护、过载保护器有无短路、压缩机感温包是否短路。E2：室内机蒸发器防冻结保护，检查室内感温包是否开路，排除即可。E3：室内温度感温包短路或开路。E4：室内管温感温包开路或短路。E5：室内外通讯故障，检查室内外连接线有无接错(零、火线不能接反)：信号...
