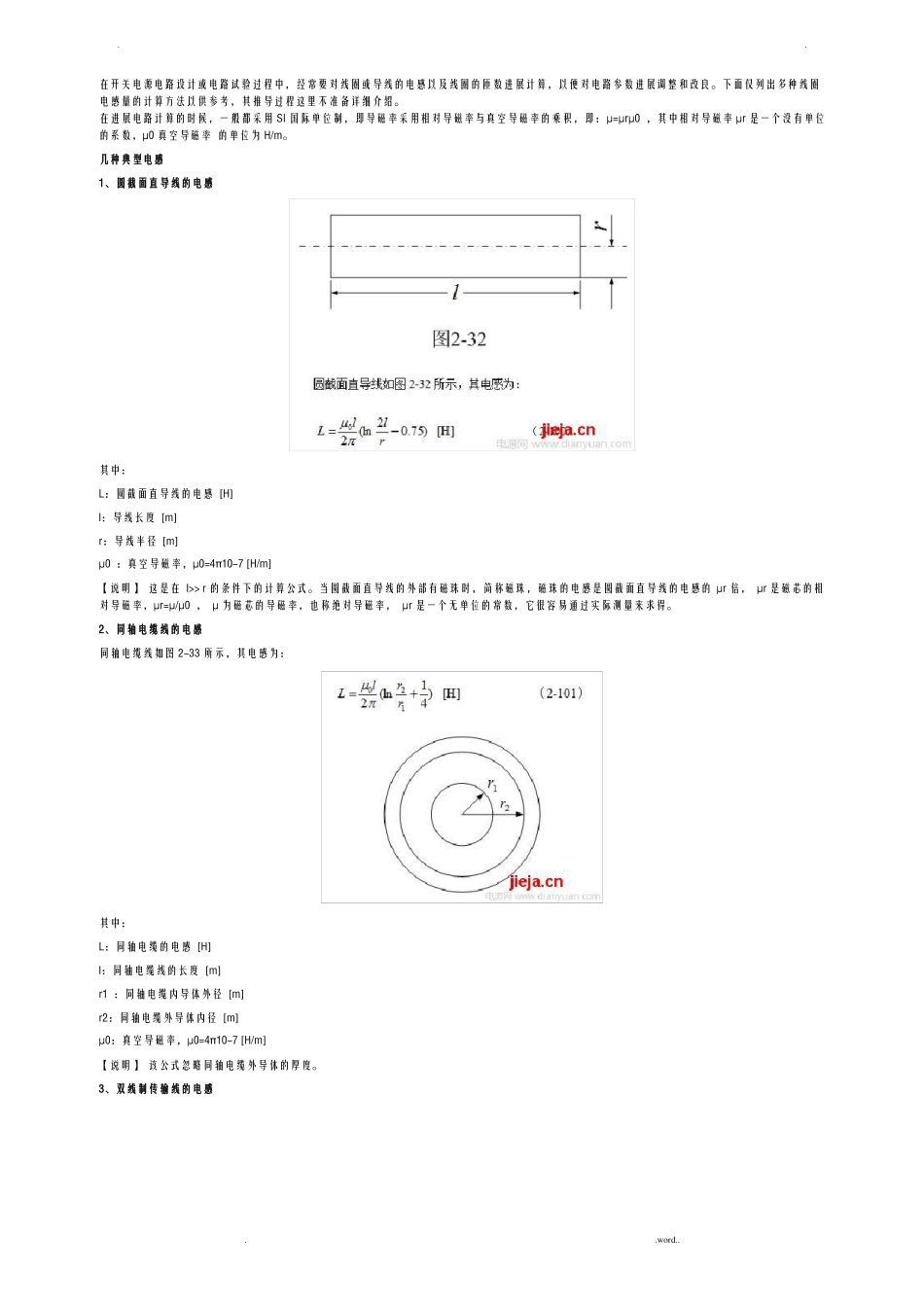

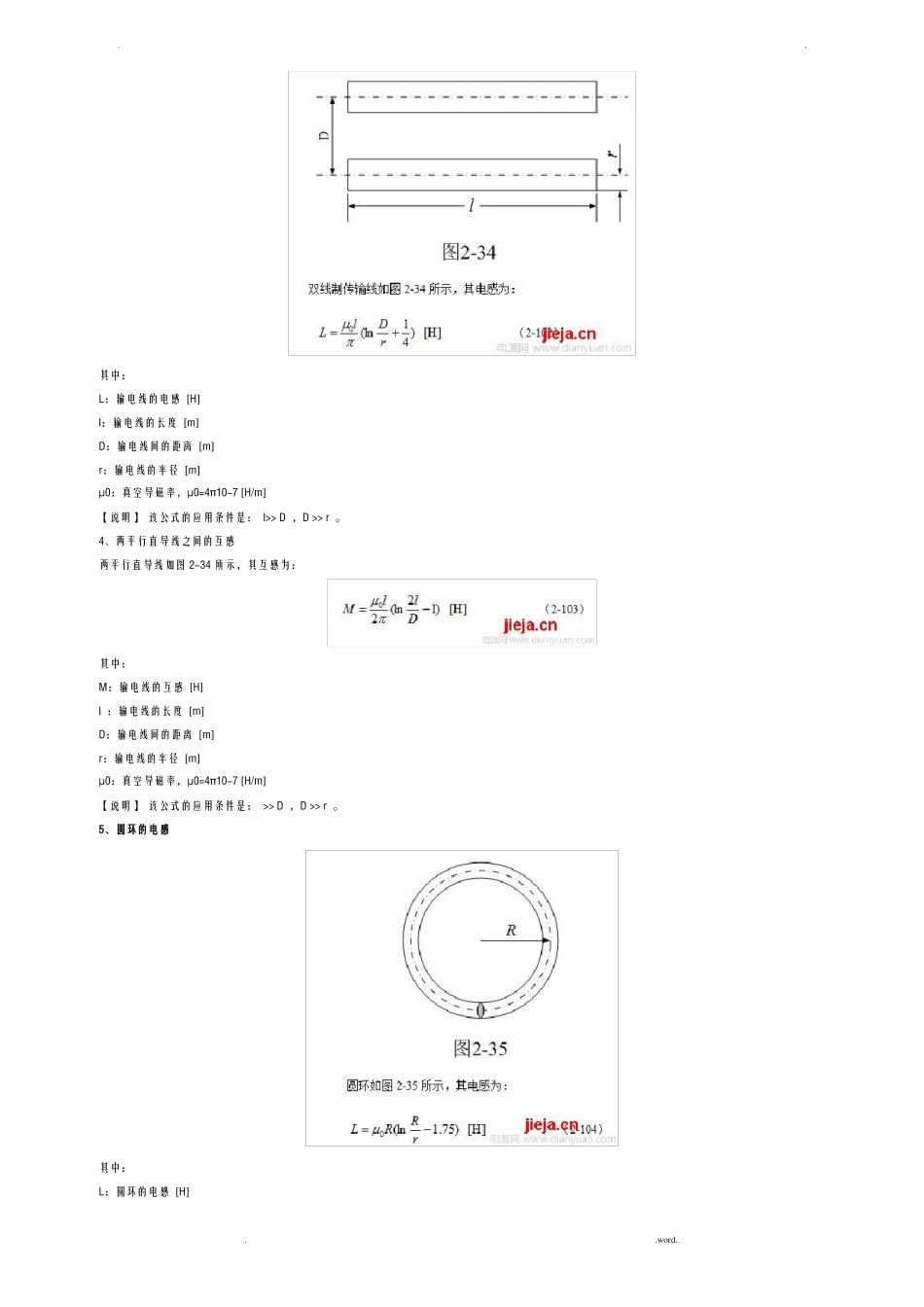

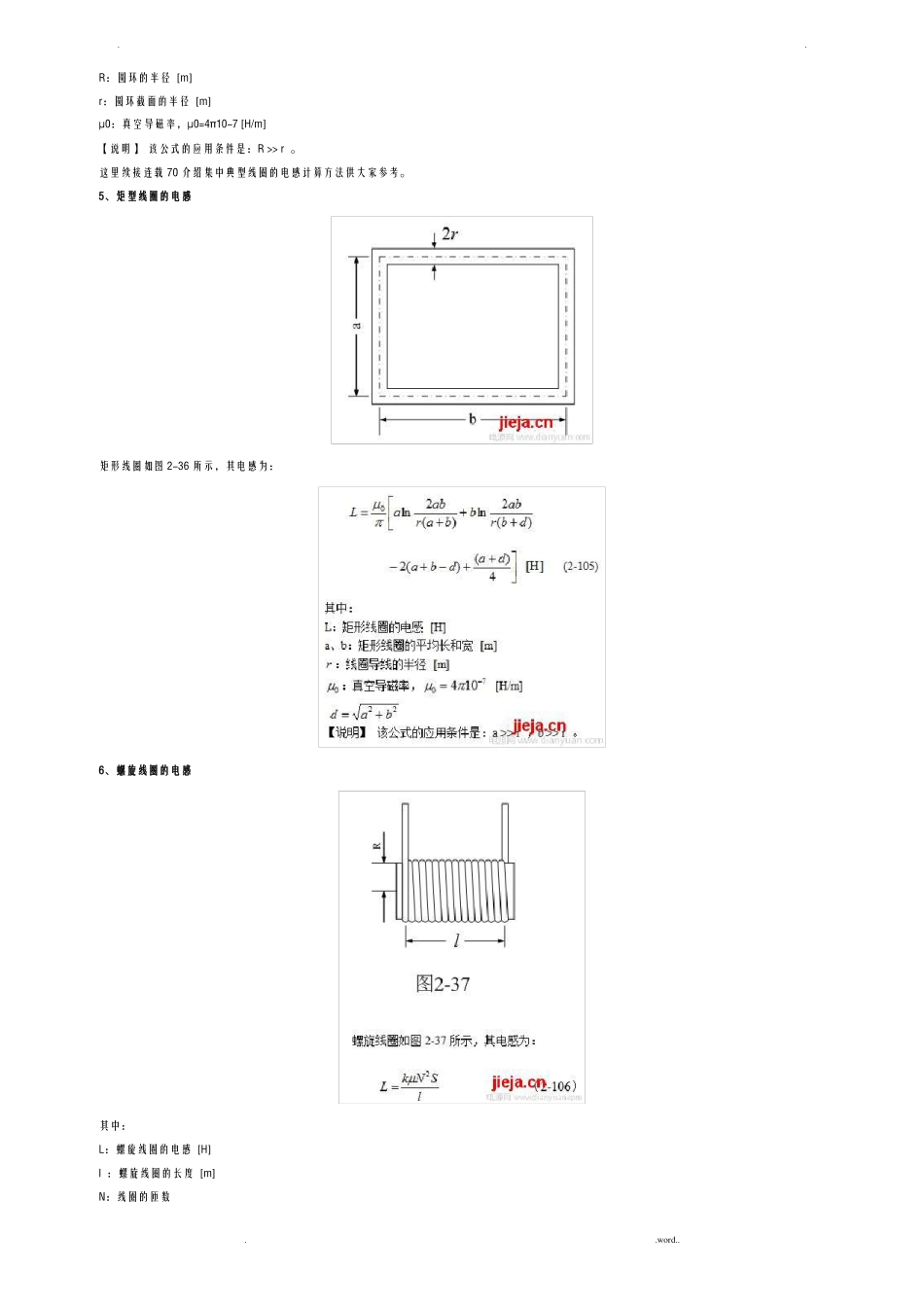

..在开关电源电路设计或电路试验过程中，经常要对线圈或导线的电感以及线圈的匝数进展计算，以便对电路参数进展调整和改良。下面仅列出多种线圈电感量的计算方法以供参考，其推导过程这里不准备详细介绍。在进展电路计算的时候，一般都采用SI国际单位制，即导磁率采用相对导磁率与真空导磁率的乘积，即：μ=μrμ0，其中相对导磁率μr是一个没有单位的系数，μ0真空导磁率的单位为H/m。几种典型电感1、圆截面直导线的电感其中：L：圆截面直导线的电感[H]l：导线长度[m]r：导线半径[m]μ0：真空导磁率，μ0=4π10-7[H/m]【说明】这是在l>>r的条件下的计算公式。当圆截面直导线的外部有磁珠时，简称磁珠，磁珠的电感是圆截面直导线的电感的μr倍，对导磁率，μr=μ/μ0，μ为磁芯的导磁率，也称绝对导磁率，μr是一个无单位的常数，它很容易通过实际测量来求得。2、同轴电缆线的电感同轴电缆线如图2-33所示，其电感为：其中：L：同轴电缆的电感[H]l：同轴电缆线的长度[m]r1：同轴电缆内导体外径[m]r2：同轴电缆外导体内径[m]μ0：真空导磁率，μ0=4π10-7[H/m]【说明】该公式忽略同轴电缆外导体的厚度。3、双线制传输线的电感..word..μr是磁芯的相..其中：L：输电线的电感[H]l：输电线的长度[m]D：输电线间的距离[m]r：输电线的半径[m]μ0：真空导磁率，μ0=4π10-7[H/m]【说明】该公式的应用条件是：l>>D，D>>r。4、两平行直导线之间的互感两平行直导线如图2-34所示，其互感为：其中：M：输电线的互感[H]l：输电线的长度[m]D：输电线间的距离[m]r：输电线的半径[m]μ0：真空导磁率，μ0=4π10-7[H/m]【说明】该公式的应用条件是：>>D，D>>r。5、圆环的电感其中：L：圆环的电感[H]..word....R：圆环的半径[m]r：圆环截面的半径[m]μ0：真空导磁率，μ0=4π10-7[H/m]【说明】该公式的应用条件是：R>>r。这里续接连载70介绍集中典型线圈的电感计算方法供大家参考。5、矩型线圈的电感矩形线圈如图2-36所示，其电感为：6、螺旋线圈的电感其中：L：螺旋线圈的电感[H]l：螺旋线圈的长度[m]N：线圈的匝数..word....S：螺旋线圈的截面积[m2]μ：螺旋线圈内部磁芯的导磁率[H/m]k：长冈系数〔由2R/l决定，表2-1〕【说明】上式用来计算空心线圈的电感，μ=μ0，计算结果比拟准确。当线圈内部有磁芯时，磁芯的导磁率最好选用相对导磁率μr，μr=μ/μ0，μ为磁芯的导磁率，即：有磁芯线圈的电感是空心线圈电感的μr倍，μr可通过实际测量来决定，只需把有磁芯的线圈和空心线圈分别进展比照测试，即可求得μr。但由于磁芯的导磁率会随电流变化而变化，所以很难决定其准确值。这个公式是从单层线圈推导出来的，但对多层线圈也可以近似地适用。7、多层绕组线圈的电感其中：L：多层绕组线圈的电感[H]R：线圈的平均半径[m]l：线圈的总长度[m]N：线圈的总匝数t：线圈的厚度[m]k：长冈系数〔由2R/l决定，见表2-1〕c：由l/t决定的系数〔见表2-2〕【说明】上式是用来计算多层线圈绕组、截面为圆形的空心线圈的电感计算公式。长冈系数k可查阅表2-1，系数c可查阅表2-2。当线圈内部有磁芯时，有磁芯线圈的电感是空心线圈电感的μr倍，μr是磁芯的相对导磁率。相对导磁率的测试方法很简单，只需把有磁芯的线圈和空心线圈分别进展测试，通过比照即可求出相对导磁率的大小。8、变压器线圈的电感变压器线圈如图2-39所示，其电感为：..word....L=μN*NS/l〔2-108〕其中：L：变压器线圈的电感[H]l：变压器铁芯磁回路的平均长度[m]N：线圈的匝数S：变压器铁芯磁回路的截面积[m2]μ：变压器铁芯的导磁率[H/m]【说明】上式是用来计算变压器线圈电感的计算公式。由于变压器铁芯的磁回路根本是封闭的，变压器铁芯的平均导磁率相对来说比拟大。铁芯的导磁率一般在产品技术手册中都会给出，但由于大多数开关电源变压器的铁芯都留有气隙，留有气隙的磁回路会出现磁场强度以及磁感应强度分布不均匀，因此，〔2-108〕式中的导磁率只能使用平均导磁率，技术手册中的数据不能直接使用。在这种情况下，最好的方法是先制作一个简单样品，例如，在某个选好的变压器铁芯的骨架上绕一个简单线圈〔比方匝数为10〕，然后对线圈的电感量...
