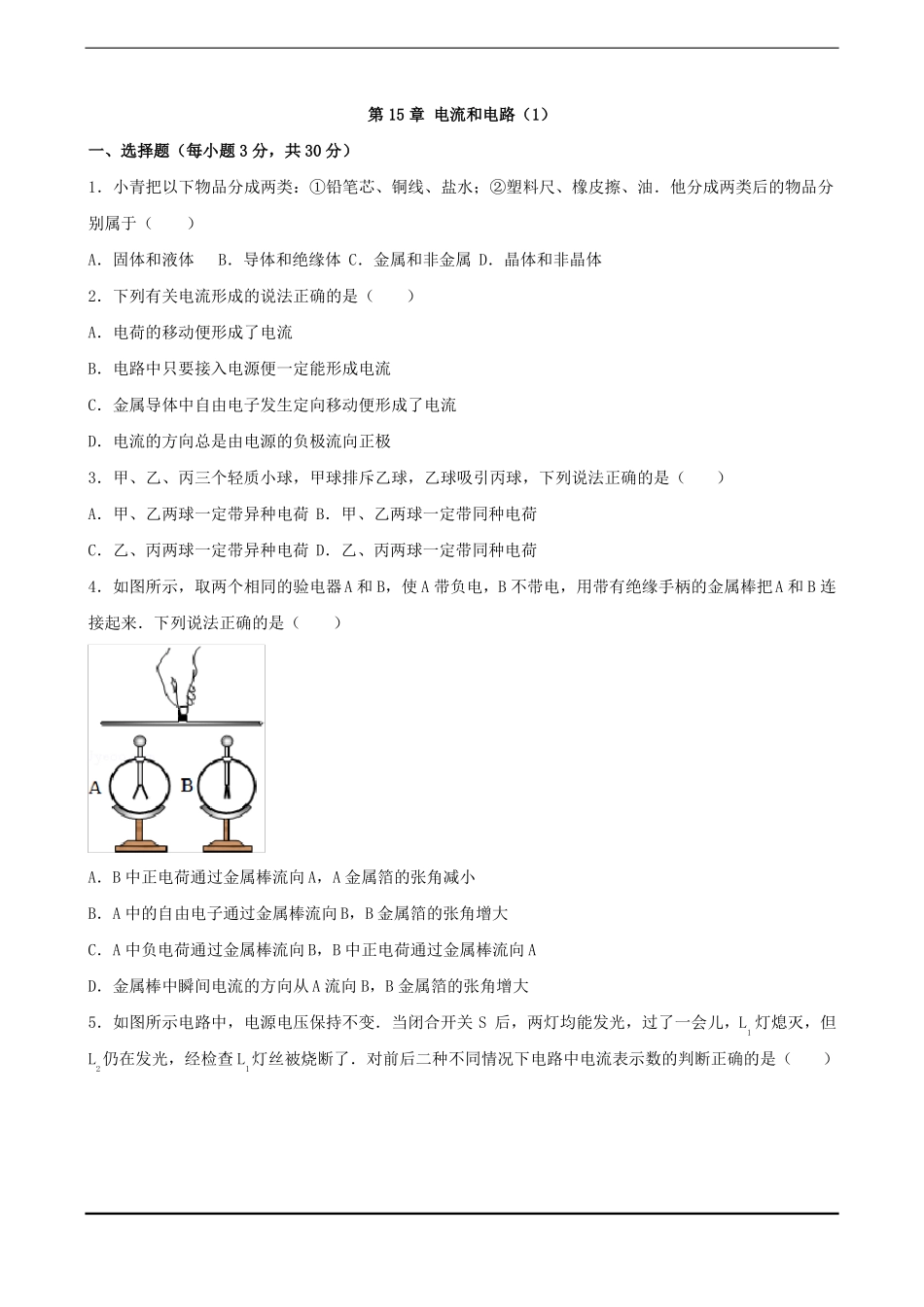

人教版九年级物理全册电流和电路检测卷_第1页
1/7

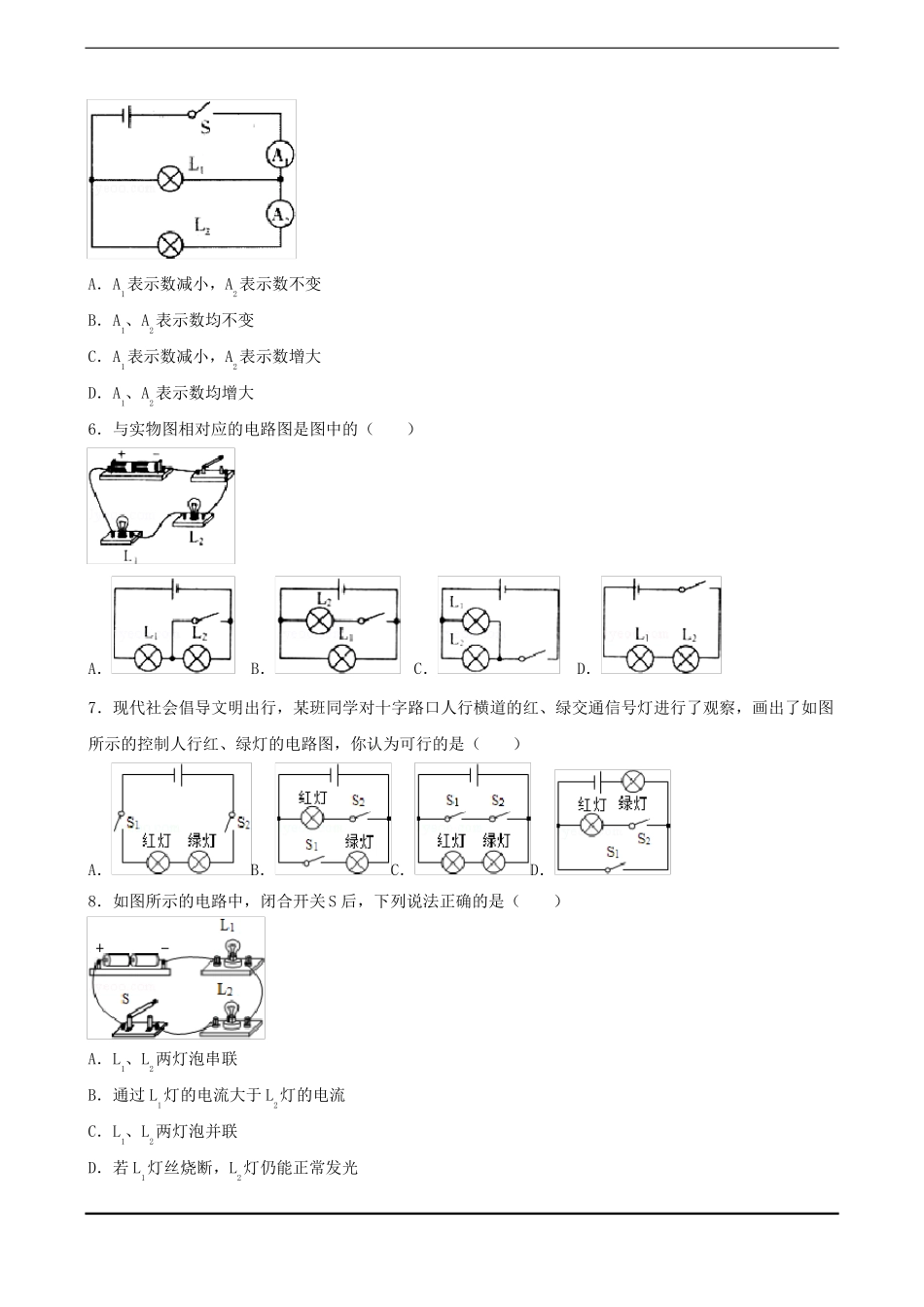

人教版九年级物理全册电流和电路检测卷_第2页
2/7

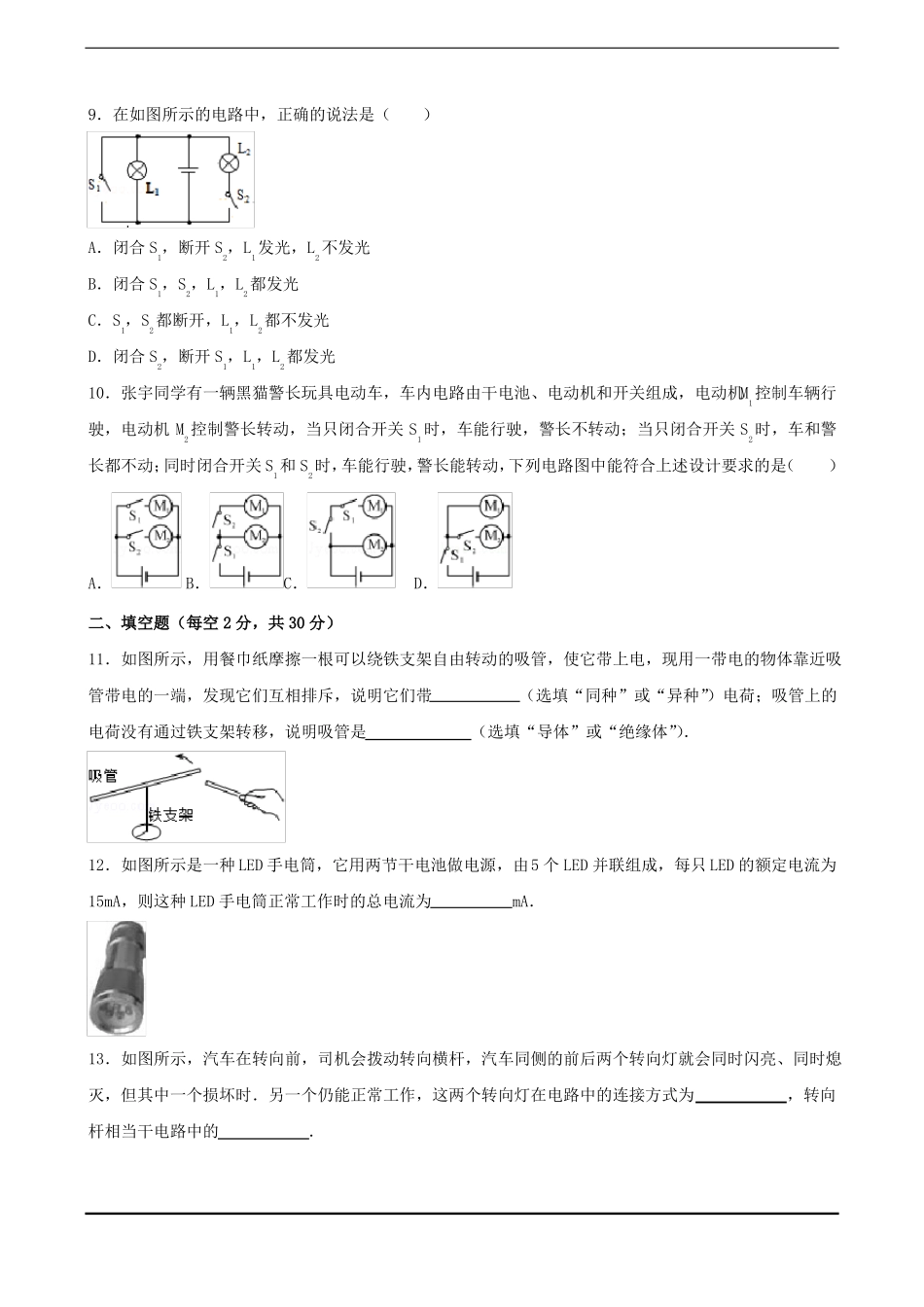

人教版九年级物理全册电流和电路检测卷_第3页
3/7
第15章电流和电路(1)一、选择题(每小题3分,共30分)1.小青把以下物品分成两类:①铅笔芯、铜线、盐水;②塑料尺、橡皮擦、油.他分成两类后的物品分别属于()A.固体和液体B.导体和绝缘体C.金属和非金属D.晶体和非晶体2.下列有关电流形成的说法正确的是()A.电荷的移动便形成了电流B.电路中只要接入电源便一定能形成电流C.金属导体中自由电子发生定向移动便形成了电流D.电流的方向总是由电源的负极流向正极3.甲、乙、丙三个轻质小球,甲球排斥乙球,乙球吸引丙球,下列说法正确的是()A.甲、乙两球一定带异种电荷B.甲、乙两球一定带同种电荷C.乙、丙两球一定带异种电荷D.乙、丙两球一定带同种电荷4.如图所示,取两个相同的验电器A和B,使A带负电,B不带电,用带有绝缘手柄的金属棒把A和B连接起来.下列说法正确的是()A.B中正电荷通过金属棒流向A,A金属箔的张角减小B.A中的自由电子通过金属棒流向B,B金属箔的张角增大C.A中负电荷通过金属棒流向B,B中正电荷通过金属棒流向AD.金属棒中瞬间电流的方向从A流向B,B金属箔的张角增大5.如图所示电路中,电源电压保持不变.当闭合开关S后,两灯均能发光,过了一会儿,L1灯熄灭,但L2仍在发光,经检查L1灯丝被烧断了.对前后二种不同情况下电路中电流表示数的判断正确的是()A.A1表示数减小,A2表示数不变B.A1、A2表示数均不变C.A1表示数减小,A2表示数增大D.A1、A2表示数均增大6.与实物图相对应的电路图是图中的()A.B.C.D.7.现代社会倡导文明出行,某班同学对十字路口人行横道的红、绿交通信号灯进行了观察,画出了如图所示的控制人行红、绿灯的电路图,你认为可行的是()A.B.C.D.8.如图所示的电路中,闭合开关S后,下列说法正确的是()A.L1、L2两灯泡串联B.通过L1灯的电流大于L2灯的电流C.L1、L2两灯泡并联D.若L1灯丝烧断,L2灯仍能正常发光9.在如图所示的电路中,正确的说法是()A.闭合S1,断开S2,L1发光,L2不发光B.闭合S1,S2,L1,L2都发光C.S1,S2都断开,L1,L2都不发光D.闭合S2,断开S1,L1,L2都发光10.张宇同学有一辆黑猫警长玩具电动车,车内电路由干电池、电动机和开关组成,电动机M1控制车辆行驶,电动机M2控制警长转动,当只闭合开关S1时,车能行驶,警长不转动;当只闭合开关S2时,车和警长都不动;同时闭合开关S1和S2时,车能行驶,警长能转动,下列电路图中能符合上述设计要求的是()A.B.C.D.二、填空题(每空2分,共30分)11.如图所示,用餐巾纸摩擦一根可以绕铁支架自由转动的吸管,使它带上电,现用一带电的物体靠近吸管带电的一端,发现它们互相排斥,说明它们带(选填“同种”或“异种”)电荷;吸管上的电荷没有通过铁支架转移,说明吸管是(选填“导体”或“绝缘体”).12.如图所示是一种LED手电筒,它用两节干电池做电源,由5个LED并联组成,每只LED的额定电流为15mA,则这种LED手电筒正常工作时的总电流为mA.13.如图所示,汽车在转向前,司机会拨动转向横杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭,但其中一个损坏时.另一个仍能正常工作,这两个转向灯在电路中的连接方式为,转向杆相当干电路中的.14.如图所示,断开S1,闭合S2、S3,小灯泡L1、L2组成电路,只闭合S1,小灯泡L1、L2组成电路,同时闭合S1、S3,电路会.15.如图,把两个灯泡串联后接到电源上,合上开关S后,发现L1比L2亮,设通过灯泡L1的电流为I1,通过灯泡L2的电流为I2,则I1I2(选填“>”、“<”或“=”).若工作过程中灯泡L1突然烧坏,则灯泡L2(选填“仍亮”或“不亮”).16.如图所示,如果闭合开关S,断开开关S1、S2,则灯L1、L2联;如果闭合开关S1、S2,断开开关S,则灯L1、L2构成联,如果此时电流表的示数为I,通过L1的电流为I1,则通过L2的电流为,I1的方向向(选填“左”或“右”).17.如图甲所示,当开关S闭合时,两只电流表的示数分别由乙、丙两图读得,则电灯L1中的电流是。三、作图题(共12分)18.(3分)画出如图所示的实物电路的电路图.19.(3分)根据图甲所示的电路图,将乙图的实物元件连接成实物电路.20.(6分)“阳光动...
