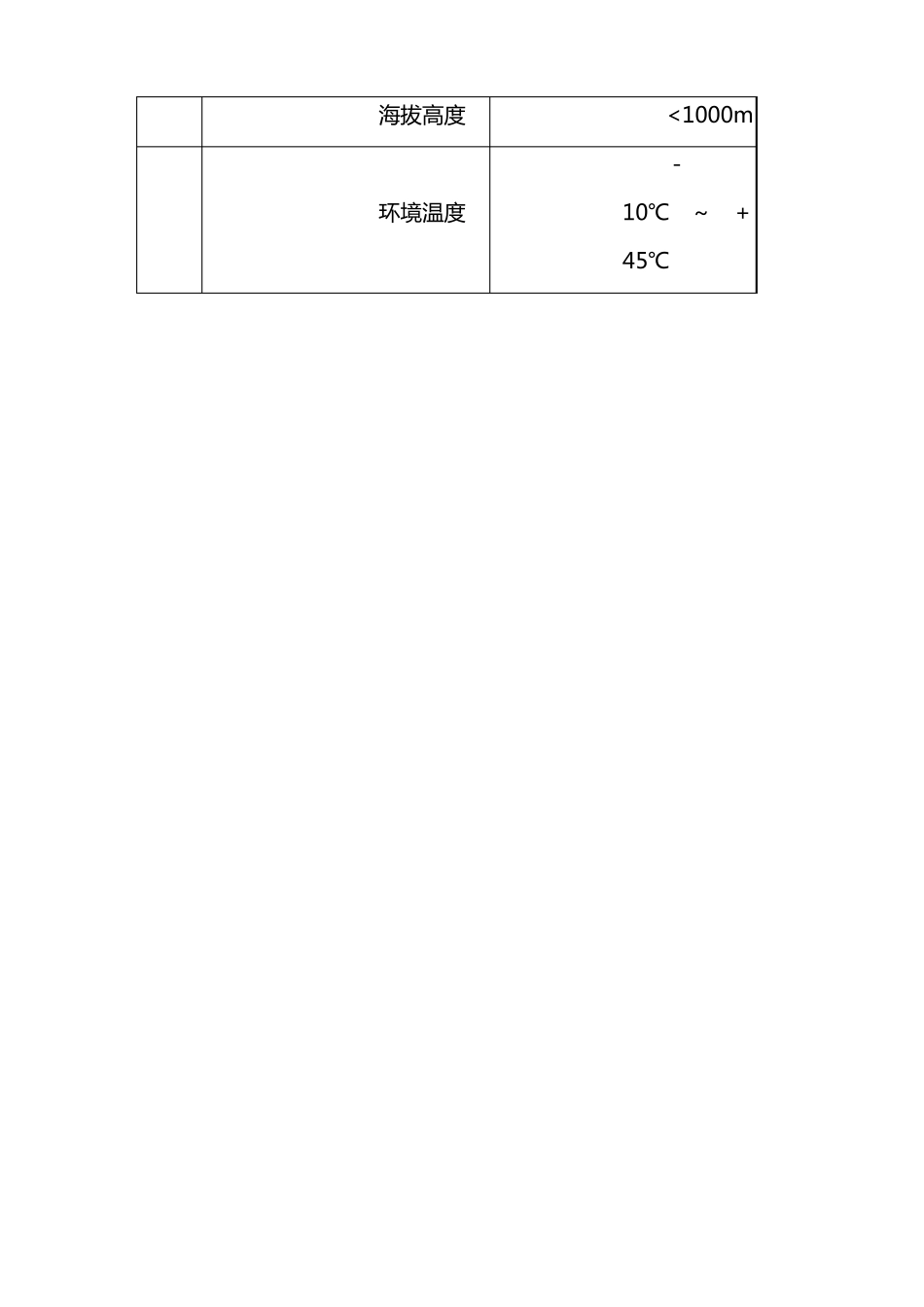

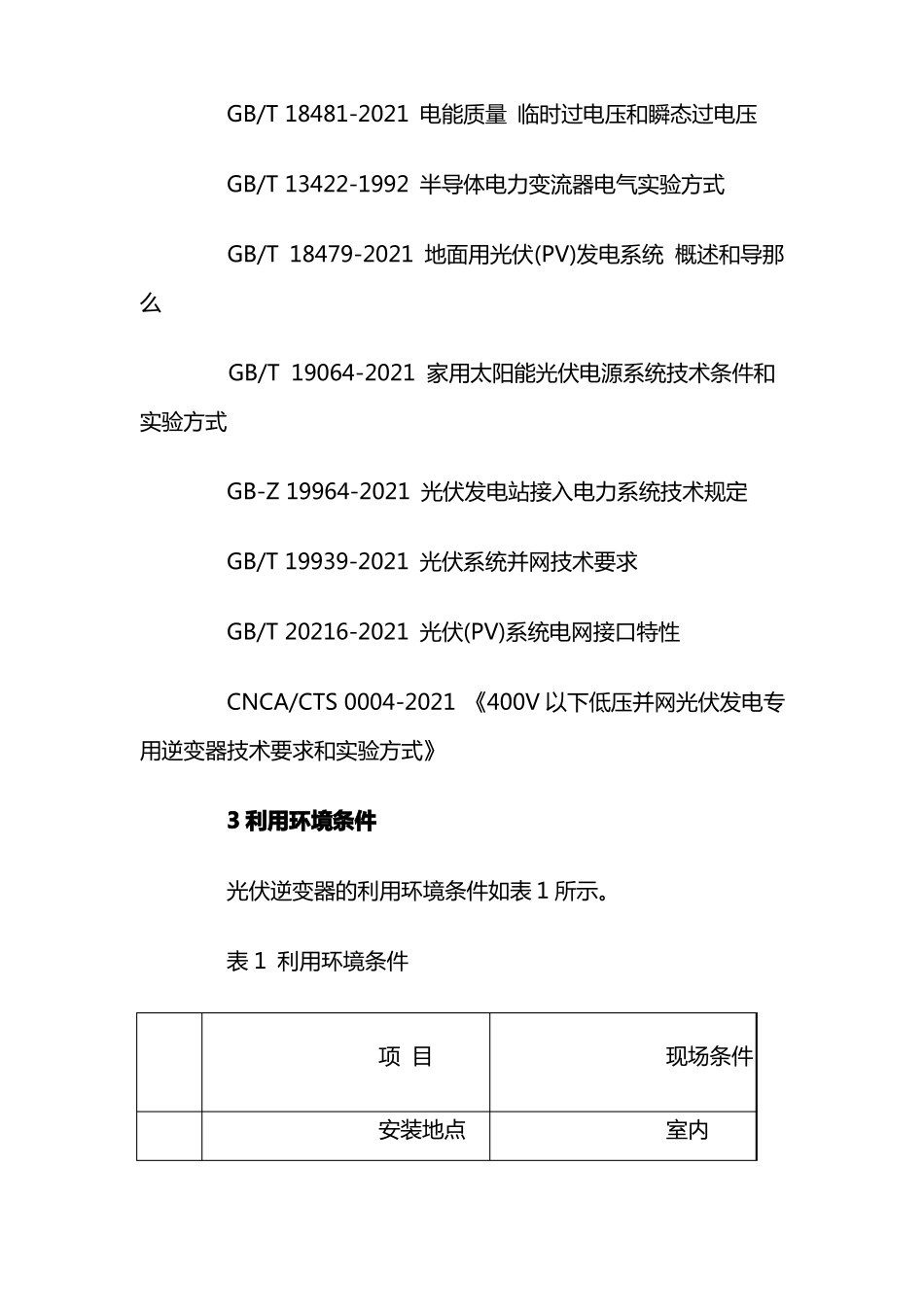

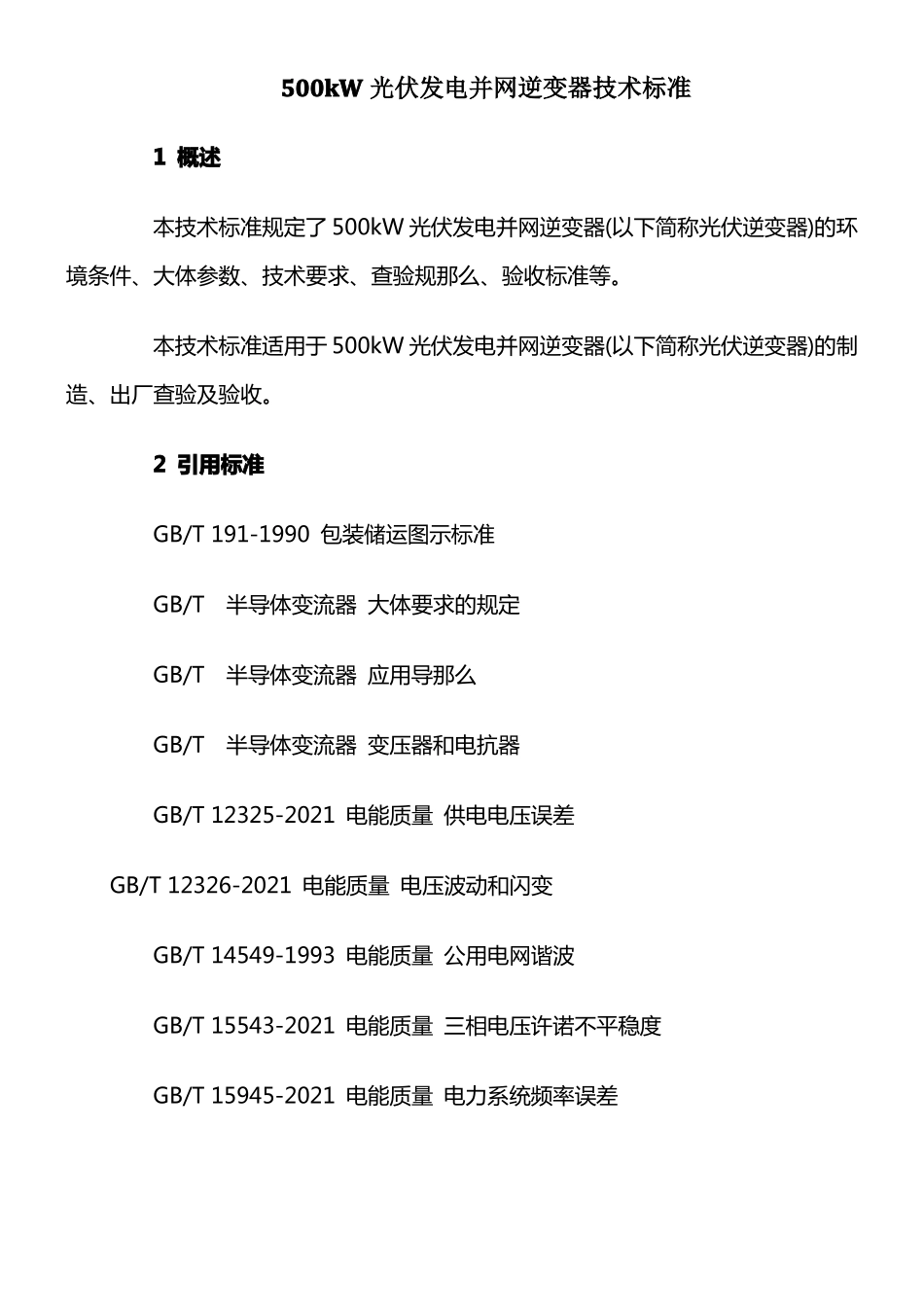

500kW光伏发电并网逆变器技术标准1概述本技术标准规定了500kW光伏发电并网逆变器(以下简称光伏逆变器)的环境条件、大体参数、技术要求、查验规那么、验收标准等。本技术标准适用于500kW光伏发电并网逆变器(以下简称光伏逆变器)的制造、出厂查验及验收。2引用标准GB/T191-1990包装储运图示标准GB/T半导体变流器大体要求的规定GB/T半导体变流器应用导那么GB/T半导体变流器变压器和电抗器GB/T12325-2021电能质量供电电压误差GB/T12326-2021电能质量电压波动和闪变GB/T14549-1993电能质量公用电网谐波GB/T15543-2021电能质量三相电压许诺不平稳度GB/T15945-2021电能质量电力系统频率误差GB/T18481-2021电能质量临时过电压和瞬态过电压GB/T13422-1992半导体电力变流器电气实验方式GB/T18479-2021地面用光伏(PV)发电系统概述和导那么GB/T19064-2021家用太阳能光伏电源系统技术条件和实验方式GB-Z19964-2021光伏发电站接入电力系统技术规定GB/T19939-2021光伏系统并网技术要求GB/T20216-2021光伏(PV)系统电网接口特性CNCA/CTS0004-2021《400V以下低压并网光伏发电专用逆变器技术要求和实验方式》3利用环境条件光伏逆变器的利用环境条件如表1所示。表1利用环境条件项目安装地点现场条件室内海拔高度<1000m－环境温度10℃～＋45℃地震烈度4大体参数8度光伏逆变器的大体参数如表2所示。表2大体参数序号1项目名称最大直流输入电压（V）输入电压范围MPPT（V）额定输出功率（kW）额定输出电压（V）额定输出频率（Hz）额定功率因数额定效率电流总谐波含量（THD）参数备注850DC450~820V50023无隔离变压器4AC380567850<5%9噪声（dB）冷却方式≤65强迫风冷5技术要求a)输出电压转变范围：不该超过额定值的±10%;b)输出频率范围：光伏逆变器应与电网同步运行，输出频率误差不该超过±;c)输出电压波形畸变率及各次谐波知足国标GB/T14549-1993《电能质量-公用电网谐波》的要求;d)输出电压三相不平稳度知足国标GB/T15543-2021《电能质量-三相电压许诺不平稳度》的要求;e)直流分量并网运行时，光伏逆变器向电网馈送的直流电流不该大于逆变器输出电流额定值的%;f)功率因数要求：当光伏逆变器输出功率大于额定输出功率的50%时，滞后功率因数应不小于;g)负载能力1)输入电压与输出功率为额定值，环境温度为25℃时，光伏逆变器持续靠得住工作时刻应不低于4小时;2)输入电压为额定值，输出功率为额定值的125%时，光伏逆变器平安工作时刻应不低于1min;3)输入电压为额定值，输出功率为额定值的150%时，光伏逆变器平安工作时刻应不低于2s;h)具有最大功率点跟踪(MPPT)及软启动的功能;i)介电性能：知足相应电压品级的绝缘耐压要求;j)珍惜性能：光伏逆变器应具有过压/欠压珍惜、过频/欠频珍惜、过流珍惜、短路珍惜、极性反接珍惜、恢复并网、反放电珍惜、孤岛效应珍惜等。k)通信接口要求：采用Profibus-DP现场总线通信接口;l)柜体要求1)柜体采用垂直地面安装的自撑式结构，预留吊装接口，并有珍惜接地;2)柜体采用电缆下进线，直流侧设进线端子，容量知足额定电流要求，正负母排各留有很多于5根直流电缆的进线端子;交流侧设出线铜排，容量知足额定电流要求，各相留有很多于3根交流电缆的出线端子。3)防护品级：IP23。6查验规那么设备查验为出厂查验及现场实验项目，出厂查验项目如表3所示。表3出厂查验项目序号1234567891011121314151617检验项目一般检验绝缘性能检验介电性能检验逆变效率、功率因数测定并网电流谐波直流分量噪声测定过/欠压试验恢复并网试验过流保护试验防反放电保护试验过载保护试验自动开/关机试验软启动试验温升试验孤岛效应保护试验MPPT功能模拟试验设备验收按出厂实验及现场实验项目验收。7色彩、铭牌和标志色彩设备外表面颜色由买方提供色标。铭牌a)铭牌采用不锈钢材料制造，笔迹在整个寿命期内不易磨灭，铭牌的紧固件不得穿透机壳;b)铭牌的型式、规格等要求按GB/T13306中的有关规定。标志a)设备的接地螺栓位置周围应设有指示接地的标志;b)接线端子标志应符合GB1971中的有关规定;8其它随机文件随机提供的图纸及文件有：a)包装清单;b)产品出厂合格证明书;c)出厂实验报告及该类产品的型式实验报告;d...
