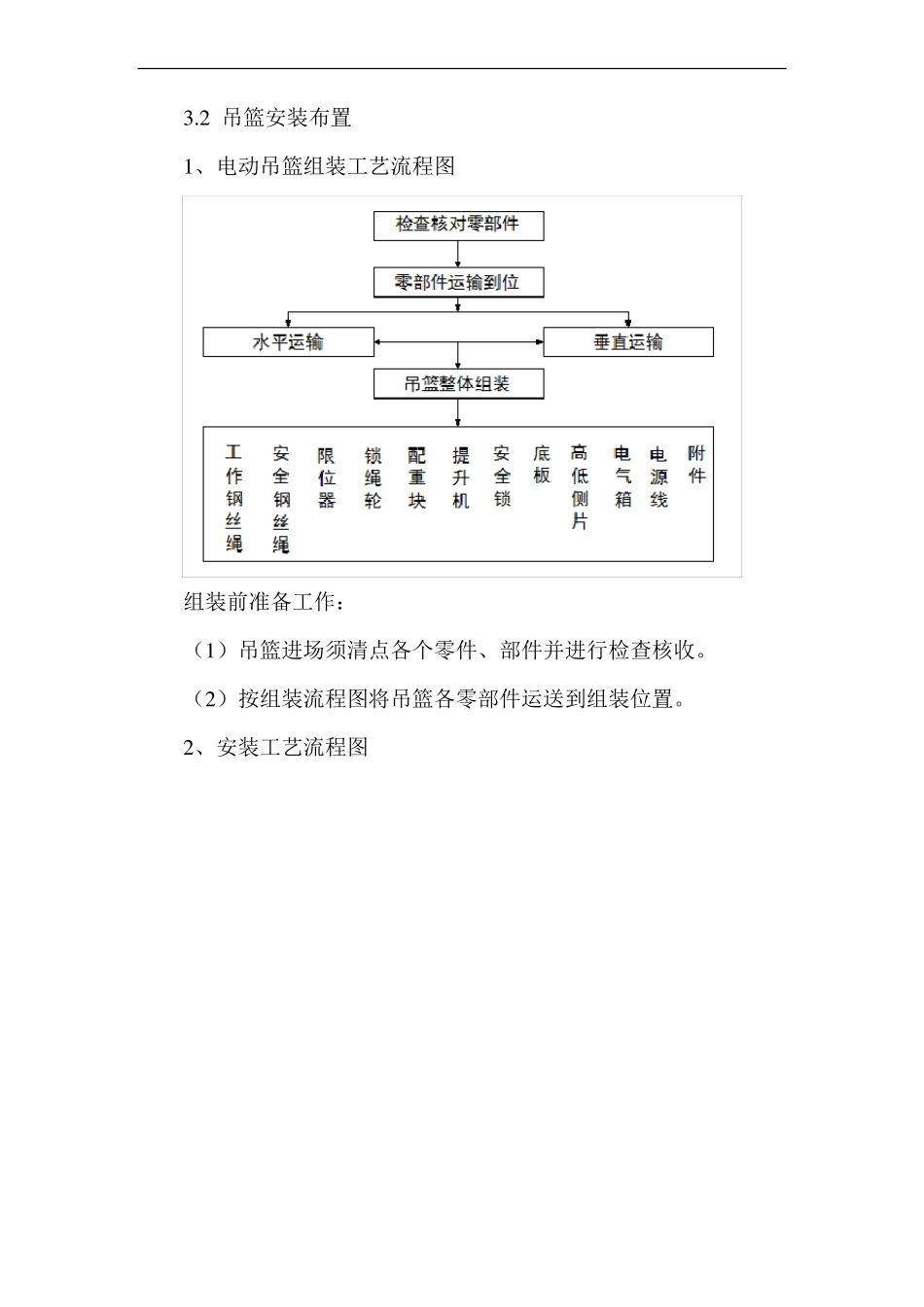

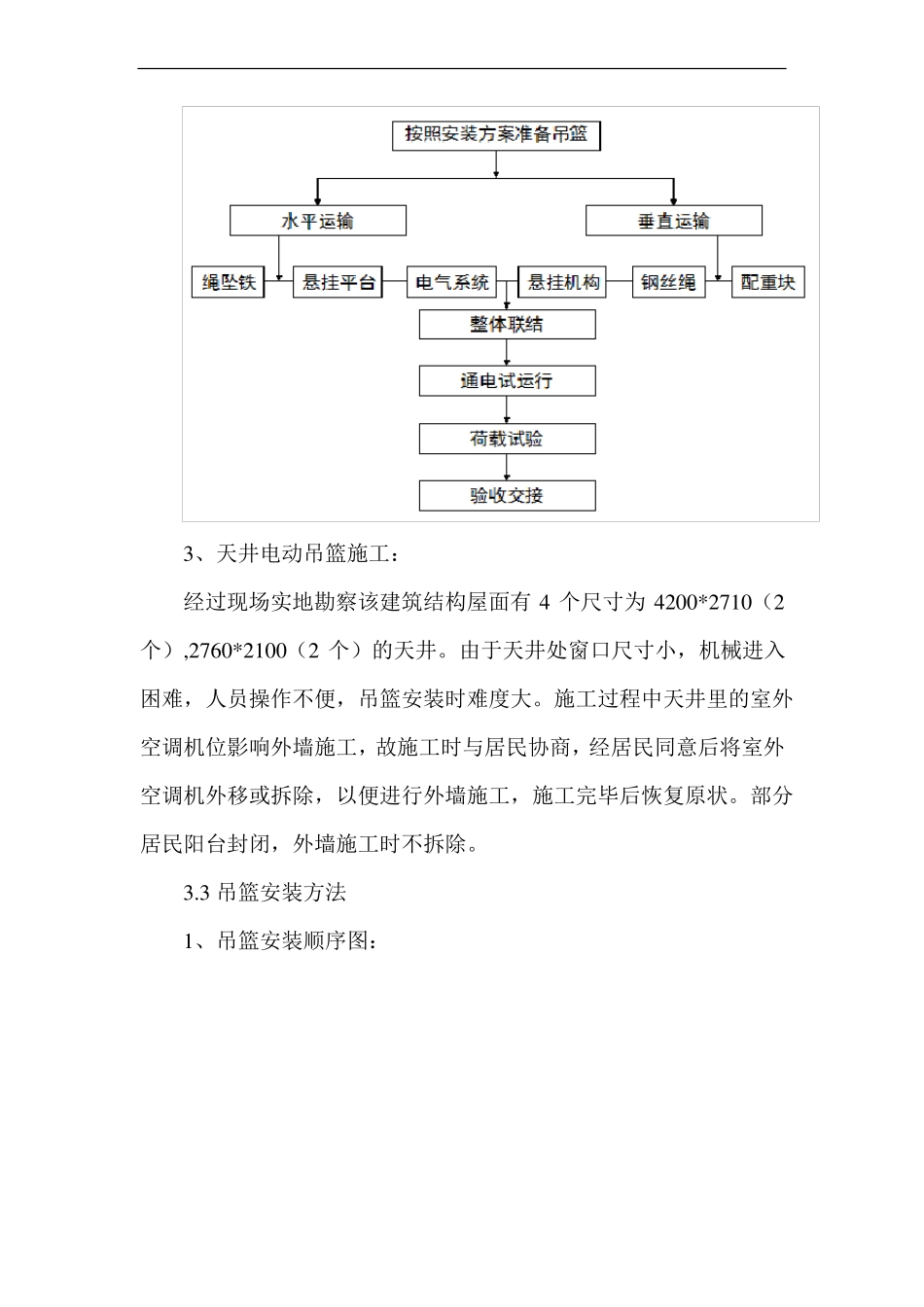

吊篮专项施工方案与技术措施一、电动吊篮的选用及技术参数1、悬臂机构是由120×60×3钢管1根，110×50×4钢管2根，前、后支架,上、下、后托及加强钢丝绳和配重块组成，用M24销轴连接组装好后，支架放在屋顶平面上。横梁连接好后总长度6000mm左右。工作钢丝绳及安全钢丝绳从悬臂前端垂直放下，每台吊篮2个悬臂，悬臂高于女儿墙以上。2、按照吊篮所需要长度拼接吊篮平台，吊篮组装后在吊篮两侧分别安装提升机、安全锁、限位开关，中间安装电控箱。吊篮屋面标准安装示意3、每台吊篮有4根钢丝绳分别从屋顶悬臂垂下，2根工作用钢丝绳分别穿过提升机用于提升吊篮上、下工作，2根安全用钢丝绳分别穿过安全锁，用于防止吊篮的倾斜和坠落。限位开关2个分别安装在篮体两侧高点，当吊篮上升碰到悬臂下的最高限位板时断电停止上升。吊篮屋面标准安装示意图如上图四、屋面工程施工方案与技术措施3.2吊篮安装布置1、电动吊篮组装工艺流程图组装前准备工作：（1）吊篮进场须清点各个零件、部件并进行检查核收。（2）按组装流程图将吊篮各零部件运送到组装位置。2、安装工艺流程图3、天井电动吊篮施工：经过现场实地勘察该建筑结构屋面有4个尺寸为4200*2710（2个）,2760*2100（2个）的天井。由于天井处窗口尺寸小，机械进入困难，人员操作不便，吊篮安装时难度大。施工过程中天井里的室外空调机位影响外墙施工，故施工时与居民协商，经居民同意后将室外空调机外移或拆除，以便进行外墙施工，施工完毕后恢复原状。部分居民阳台封闭，外墙施工时不拆除。3.3吊篮安装方法1、吊篮安装顺序图：电动吊篮功率配比情况（1）每台提升机的实际功率为1.5千瓦，每台电动吊篮的使用功率为3千瓦；（2）每台吊篮配备1根电缆（3X2.5+2）,配1个设备控制箱；（3）吊篮电缆应牢固的固定在楼顶结构之上，边角加防护垫以做保护；（4）如遇吊篮停电，断电情况则采用提升机的手控装置进行吊篮下降，将电动吊篮平稳降至地面。每台吊篮配钢丝绳4根，拉紧绳2根，安全绳1根；2、悬挂机构的安装悬挂机构安装于建筑物的顶面。将悬挂机构的零件调运至建筑物顶部后，在平面图标注的位置进行安装，安装顺序如下图：3、安装及调整（1）安装地面选择水平面，遇有斜面时，在支架下面用木板或其他平面防滑物体垫平，如安装面是防水保温层时，在前、后支架下加垫5－8厘米木板，防止压坏防水保温层。（2）可调式悬挂机构的调节支架高度使前梁下侧面略高于女儿墙(或其他障碍物)的高度，在条件允许的情况下，悬挂机构定位后在支架下方垫防滑板。（3）前梁伸出端伸长度位1.5-1.7米。（4）前、后支架间距离在场地允许的情况下，尽量调整至最大距离。（5）两个支架间距调整至前梁悬伸点间距比悬挂平台长度小3－5厘米。（6）每两个吊篮之间的间距为50公分。（7）张紧加强钢丝绳时，使前梁略微上翘5－6厘米，产生预应力，提高前梁强度。（8）装夹钢丝绳时，绳夹数量是3-4个，U型开口在钢丝绳尾端对侧，且方向一致。绳夹应从吊装点处开始依次加紧，并在最后一个绳夹和前一个绳夹间，使钢丝绳稍稍拱起。（9）垂放钢丝绳时，将钢丝绳自由盘放在楼面，将绳头仔细抽出后沿墙面缓慢下放。钢丝绳放完后应将地面多余的钢丝绳仔细盘好压紧。（10）配重每块25公斤，每台吊篮配备40块，将配重均匀放置于后支架四根配重安装杆上。配重块数量根据前梁悬伸长度、前后座间距离和悬吊载荷。型卡子膨胀螺栓孔配重示意图配重块数：X≥a(w1+w2)/12.5b方程式中：a---前梁悬伸长度（M）b---前、后支架间距离（M）w1---悬挂平台总质量，包含悬挂平台、提升机、安全锁、配电箱、坠铁、钢丝绳及1/2电缆质量之和（KG）w2---最大工作荷载（KG）角钢4、悬挂装置的安装：（1）悬挂装置的安装顺序:（2）悬吊平台的安装、调整1）选择平整的地坪做安装面2）各基本节对接处对齐，预紧后整个平台框架平直。3）安装两端提升机架使安全锁支架朝向外侧。4）装成后均匀紧固全部连接螺栓。（3）安全锁及提升机的安装1）吊篮上必须装有两把安全锁，在吊篮悬挂处增设一根与提升机构上使用的工作钢丝绳相同型号的安全钢丝绳，每根安全绳上必须装有不能自动复位的安全锁。2）安全钢丝绳得以自...
