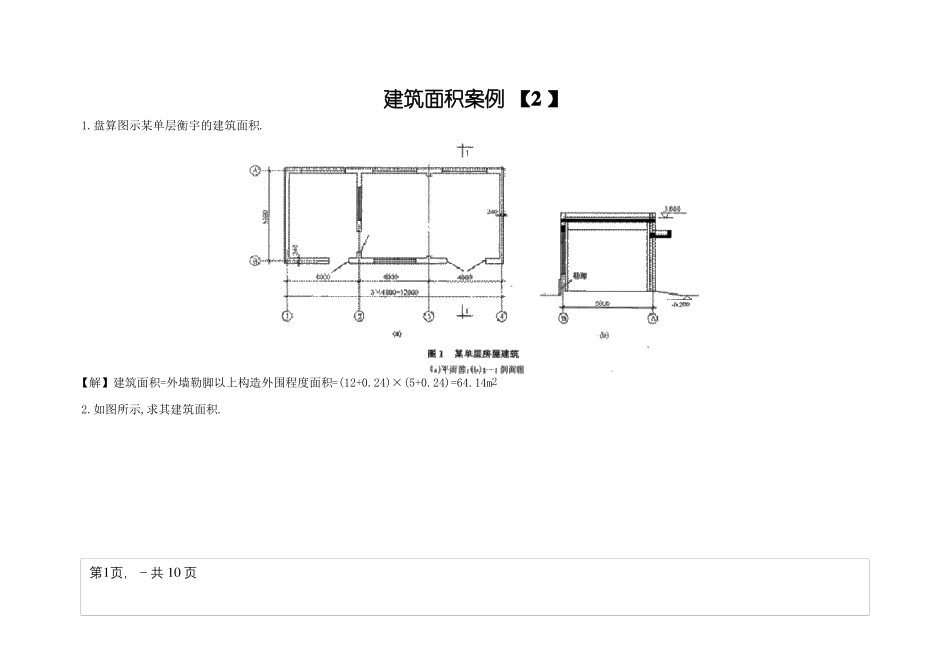

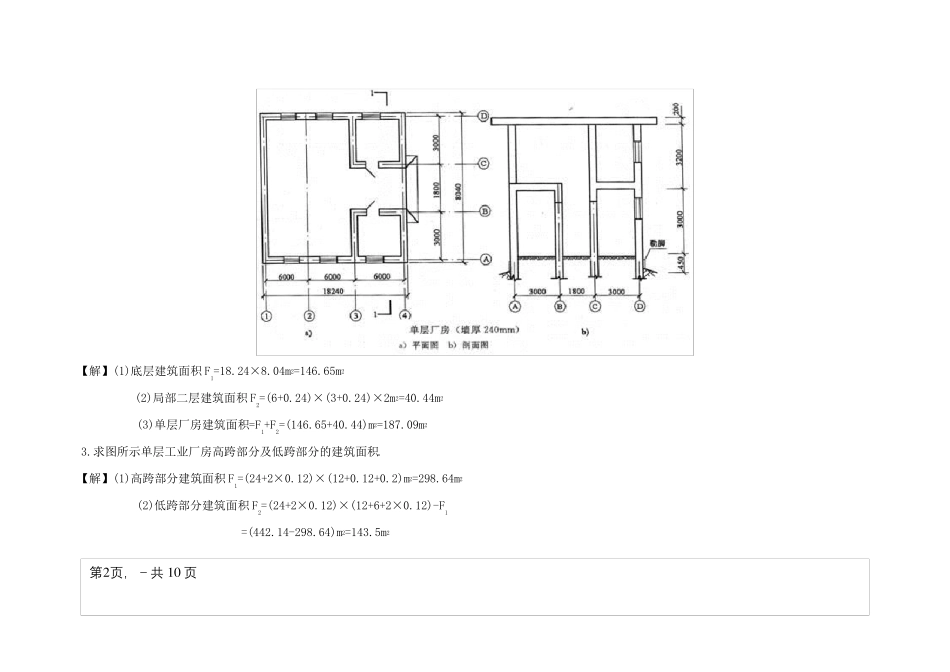

建筑面积案例【2】1.盘算图示某单层衡宇的建筑面积.=外墙勒脚以上构造外围程度面积=(12+0.24)×(5+0.24)=64.14m22.如图所示,求其建筑面积.第1页,-共10页【解】建筑面积【解】(1)底层建筑面积F1=18.24×8.04m=146.65m(2)局部二层建筑面积F2=(6+0.24)×(3+0.24)×2m=40.44m(3)单层厂房建筑面积=F1+F2=(146.65+40.44)m=187.09m3.求图所示单层工业厂房高跨部分及低跨部分的建筑面积.【解】(1)高跨部分建筑面积F1=(24+2×0.12)×(12+0.12+0.2)m=298.64m(2)低跨部分建筑面积F2=(24+2×0.12)×(12+6+2×0.12)-F1=(442.14-298.64)m=143.5m2222222222第2页,-共10页或F2=(24+2×0.12)×(6-0.2+0.12)m=1435m224.如图所示,盘算高下联跨的单层建筑物的建筑面积.第3页,-共10页【解】Fl(高跨)=(24+O.24×2)×(12+0.25×2)m=306.00mF2(低跨)=(24+0.24×2)×(6-0.25+0.24)×2m=293.27mF(总面积)=(306.00+293.27)m=599.27m5.某6层砖混构造室庐楼,2~6层建筑平面图均雷同,如图所示.阳台为不关闭阳台,首层无阳台,其他均与二层雷同.盘算其建筑面积.222222第4页,-共10页【解】首层建筑面积F1=(9.20+0.24)×(13.2+0.24)m=126.87m2~6层建筑面积(包括主面子积和阳台面积)F2~6=Fz+Fy式中:Fz——主面子积Fy一一阳台面积Fz=Fl×5-126.87×5m=634.35mFy=(1.5—0.12)×(3.3×2+0.06×2)×5×1/2m=23.18mF2~6=(634.35+23.18)m=657.53m总建筑面积F=F1+F2~6=(126.87+657.53)m=784.40m2222222222第5页,-共10页6.求图所示建筑物的建筑面积.【解】地下室及附着建筑物外墙的出进口的建筑面积按其上口外墙的(不包括采光井.防潮层及其防护墙)外围的程度面积盘算.F=[20×10.0+(2+0.12)×1.5+1.5×1]m=204.68m7.求图示深基本做地下架空层的建筑面积.【解】用深基本做地下架空层加以应用,其层高明过2.2m的,按围护构造外围程度投影面积的一半盘算建筑面积.F=(15.0×6.O)/2m=90.0/2m=45.0m22222第6页,-共10页8.求图示建筑物的建筑面积.【解】建筑物设有伸缩缝时应分层盘算建筑面积,并入地点建筑物建筑面积之内.建筑物内门厅.大厅不管其高度若何,均按一层盘算建筑面积.门厅.大厅内回廊部分按其程度投影面积盘算建筑面积.F=[20.5×40×3+30.0×14.5×2×2-10.O×(6.0+3.0-0.73)]m2第7页,-共10页=[2460+1742.9-82.7]m=4120.2m9.求如图所示的室外楼梯建筑面积.【解】室外楼梯设置有三种情形:建筑物内无楼梯,设室外楼梯;室内有楼梯井并设有围护构造的室外楼梯;室内有楼梯并设无围护构造的室外楼梯,建筑22面积的盘算规矩如下:(1)建筑物内无楼梯,设室外楼梯时,其建筑面积按其投影面积盘算.(2)室内有楼梯并设有围护构造的室外楼梯的建筑面积,按其每层投影面积盘算.(3)室内有楼梯并设有无围护构造的室外楼梯的建筑面积,按投影面积的一半盘算.本倒属干第(1)种情形,其建筑面积为:F=3.6×(6.3+1.8)m2=29.16m2第8页,-共10页求图所示的建筑物的建筑面积.第9页,-共10页10.【解】(1)有顶盖的架空通廊建筑面积为F=通廊程度投影面积=15.0×2.4m=36m(2)当架空通廊无顶盖时,其建筑面积为:F=通廊程度投影面积×1/2=15.O×2.4×1/2m=18m2222第10页,-共10页
