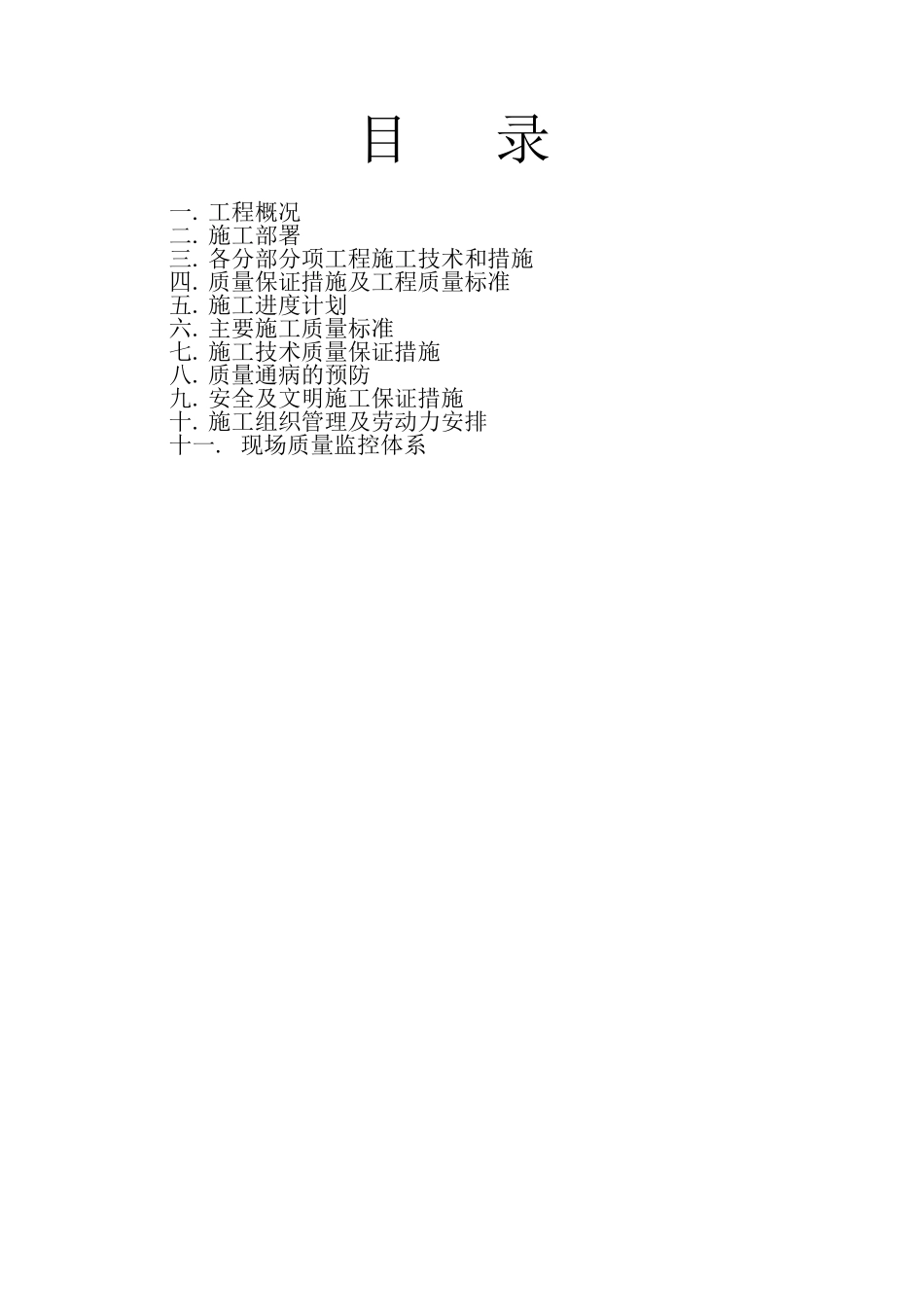

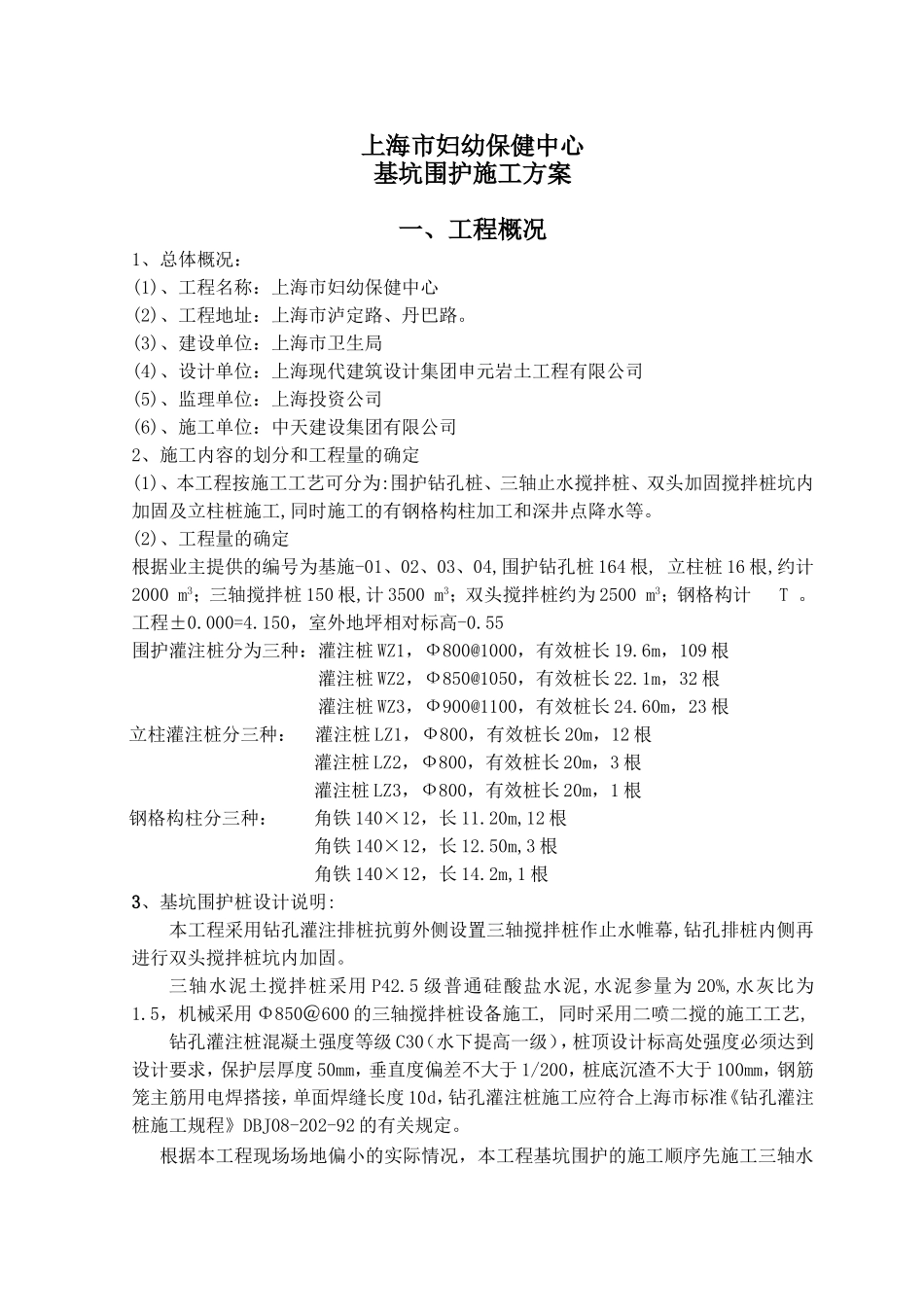

上海妇幼保健中心基坑围护施工方案中天建设集团第三建设公司2011年3月6日目录一.工程概况二.施工部署三.各分部分项工程施工技术和措施四.质量保证措施及工程质量标准五.施工进度计划六.主要施工质量标准七.施工技术质量保证措施八.质量通病的预防九.安全及文明施工保证措施十.施工组织管理及劳动力安排十一.现场质量监控体系上海市妇幼保健中心基坑围护施工方案一、工程概况1、总体概况:(1)、工程名称:上海市妇幼保健中心(2)、工程地址:上海市泸定路、丹巴路。(3)、建设单位:上海市卫生局(4)、设计单位:上海现代建筑设计集团申元岩土工程有限公司(5)、监理单位:上海投资公司(6)、施工单位:中天建设集团有限公司2、施工内容的划分和工程量的确定(1)、本工程按施工工艺可分为:围护钻孔桩、三轴止水搅拌桩、双头加固搅拌桩坑内加固及立柱桩施工,同时施工的有钢格构柱加工和深井点降水等。(2)、工程量的确定根据业主提供的编号为基施-01、02、03、04,围护钻孔桩164根,立柱桩16根,约计2000m3;三轴搅拌桩150根,计3500m3;双头搅拌桩约为2500m3;钢格构计T。工程±0.000=4.150,室外地坪相对标高-0.55围护灌注桩分为三种:灌注桩WZ1,Ф800@1000,有效桩长19.6m,109根灌注桩WZ2,Ф850@1050,有效桩长22.1m,32根灌注桩WZ3,Ф900@1100,有效桩长24.60m,23根立柱灌注桩分三种:灌注桩LZ1,Ф800,有效桩长20m,12根灌注桩LZ2,Ф800,有效桩长20m,3根灌注桩LZ3,Ф800,有效桩长20m,1根钢格构柱分三种:角铁140×12,长11.20m,12根角铁140×12,长12.50m,3根角铁140×12,长14.2m,1根3、基坑围护桩设计说明:本工程采用钻孔灌注排桩抗剪外侧设置三轴搅拌桩作止水帷幕,钻孔排桩内侧再进行双头搅拌桩坑内加固。三轴水泥土搅拌桩采用P42.5级普通硅酸盐水泥,水泥参量为20%,水灰比为1.5,机械采用Φ850@600的三轴搅拌桩设备施工,同时采用二喷二搅的施工工艺,钻孔灌注桩混凝土强度等级C30(水下提高一级),桩顶设计标高处强度必须达到设计要求,保护层厚度50mm,垂直度偏差不大于1/200,桩底沉渣不大于100mm,钢筋笼主筋用电焊搭接,单面焊缝长度10d,钻孔灌注桩施工应符合上海市标准《钻孔灌注桩施工规程》DBJ08-202-92的有关规定。根据本工程现场场地偏小的实际情况,本工程基坑围护的施工顺序先施工三轴水泥土搅拌止水桩,后施工围护钻孔灌注桩和立柱桩,最后施工坑内加固水泥土搅拌桩施工时应确保围护钻孔桩桩距以及水泥土搅拌桩的连续性搭接,如有问题及时与设计联系,采取补漏措施。二、施工部署1、机具准备根据本工程的特点和以往的施工经验及业主对本工程的工期要求,我公司拟进二台GPS-10型钻机、一台三轴搅拌桩、一台双头搅拌桩进行该工程的施工.详见附页施工机具一览表。2、材料准备安排进场材料,必须符合规格,并与工程的工作量相符,协助相关单位做好对材料的验收,检查,选样复验工作。由于本工程钢立柱采用4L140×12角钢,为常用角钢,采购方便,但对材料采购一环要有充分准备,做到有计划采购,供货,使工程能顺利施工。同时对钢筋、混凝土等主材严格按设计要求有计划的供应。3.施工人员准备根据本工程对各工种的要求,进场职工必须持证上岗,特别是特殊工种,要做好职工的培训和技术更新工作,提高职工的业务技术水平。详见施工人员一览表。施工人员配备:序工种人数备注1机操工34操作人员按进度需要增加2电焊工163机修工24电工25勤杂工36试验工278合59三、各分部分项工程施工技术和措施㈠、三轴搅拌桩1、施工工艺1、首幅施工根据现场的实际情况,同时参照甲方或相关单位的要求,按照拟定的施工参数施工,同步由监测单位测量单位测量周边管线、管道的位移量验证施工参数的合理性,并做适当修正。2、水泥浆液的配置与注浆按Φ850@600套打一孔桩计算,有关参数如下:单桩截面积1.031平方米,桩长按16.45米计,每幅桩需要水泥量=1.031x16.45mx1.8x0.2=6.11吨,若按照1.5的水灰比,浆液量为11.14m3,浆液比重1.37。按照1m/3min的下沉速度,则提升喷浆的流量为0.23m3/min。拟采用的搅拌桶容量为0.8立方米,则每搅拌一桶应在3.5分钟内用完。施工前在水泥库附近搭设水泥...
