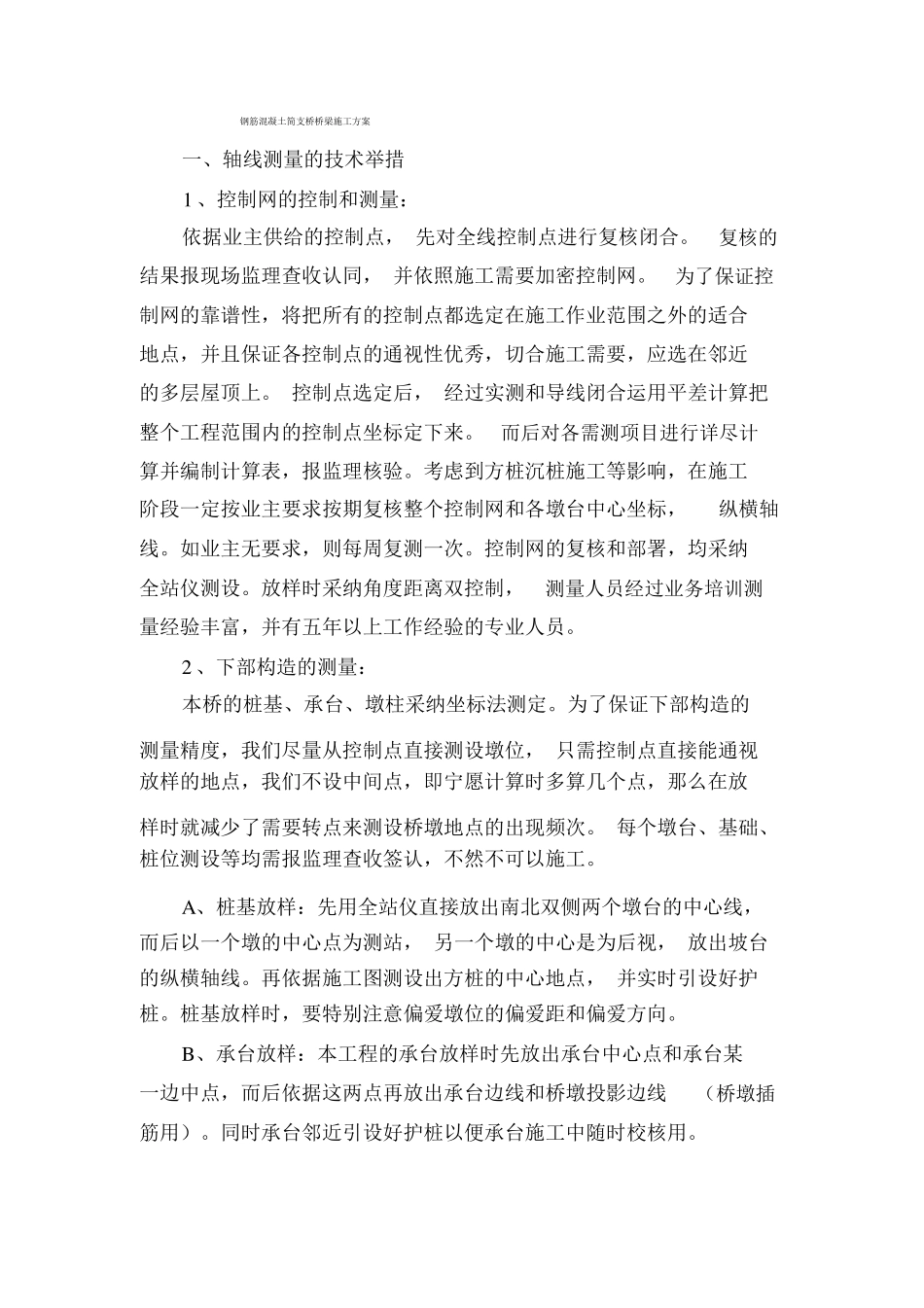

钢筋混凝土简支桥桥梁施工方案一、轴线测量的技术举措1、控制网的控制和测量：依据业主供给的控制点，先对全线控制点进行复核闭合。复核的结果报现场监理查收认同，并依照施工需要加密控制网。为了保证控制网的靠谱性，将把所有的控制点都选定在施工作业范围之外的适合地点，并且保证各控制点的通视性优秀，切合施工需要，应选在邻近的多层屋顶上。控制点选定后，经过实测和导线闭合运用平差计算把整个工程范围内的控制点坐标定下来。而后对各需测项目进行详尽计算并编制计算表，报监理核验。考虑到方桩沉桩施工等影响，在施工阶段一定按业主要求按期复核整个控制网和各墩台中心坐标，纵横轴线。如业主无要求，则每周复测一次。控制网的复核和部署，均采纳全站仪测设。放样时采纳角度距离双控制，测量人员经过业务培训测量经验丰富，并有五年以上工作经验的专业人员。2、下部构造的测量：本桥的桩基、承台、墩柱采纳坐标法测定。为了保证下部构造的测量精度，我们尽量从控制点直接测设墩位，只需控制点直接能通视放样的地点，我们不设中间点，即宁愿计算时多算几个点，那么在放样时就减少了需要转点来测设桥墩地点的出现频次。每个墩台、基础、桩位测设等均需报监理查收签认，不然不可以施工。A、桩基放样：先用全站仪直接放出南北双侧两个墩台的中心线，而后以一个墩的中心点为测站，另一个墩的中心是为后视，放出坡台的纵横轴线。再依据施工图测设出方桩的中心地点，并实时引设好护桩。桩基放样时，要特别注意偏爱墩位的偏爱距和偏爱方向。B、承台放样：本工程的承台放样时先放出承台中心点和承台某一边中点，而后依据这两点再放出承台边线和桥墩投影边线（桥墩插筋用）。同时承台邻近引设好护桩以便承台施工中随时校核用。C、墩身放样：依据桥墩中心点坐标和墩柱纵横轴线放出墩柱样和墩柱模板外边线样。测设桥墩中心点时，从控制点直接测量，以减少测量偏差，桥墩纵横轴线用红三角标明在已浇制完成的承台上。D、盖梁放样时，方法与墩身放样相同。3、上部构造空心板梁施工的测量：空心板梁架设前，第一要复核每个墩盖梁的中心线和相临墩盖梁中心之间的距离，如距离偏差大于规范要求时，应立刻报告业主和设计进行处理。依据盖梁纵横轴线，测设出每片板梁下的支座中心地点，并弹好墨线，以便架梁时能正确控制板梁的地点。4、桥面铺装、栏杆、绿化带的测设：采纳坐标和惯例测设方法相联合的手段来测设。第一依据主线平面线型因素表用坐标法测设因素点地点（中线和边线），即测设直线和曲线的起讫点和因素点：而后用惯例测设方法依据因素点地点，按照施工需要测设线上各点，可采纳通视法。二、标高测设的技术举措1、依照施工规范加密引测暂时水平点，并报请监理审查签认后，才同意使用并且依据不一样的施工阶段按期复测。2、依据施工图纸计算和测设桥墩标高。3、空心板梁、桥面铺装、栏杆、绿化带的标高测设一定同时联合纵断面图、横断面图来进行放样工作。一定充分考虑坡道线型和横坡，落水方向怎样，路脊线的双侧能否对称等综合因向来选择标高点的地点和密度。标高点的选择还须有构造工程的特色（施工工艺），也就是依据测好的标高点可否进行施工。标高的测设主假如选点，这就需要测量人员熟习施工工艺，累积经验，搞好此项工作。三、沉降观察的技术举措在桥墩施工的从头至尾过程中，应按设计或业主要求预埋沉降观测点，并在施工全过程中，每周按期进行轴线地点和标高沉降的察看。四、深搅桩工序的施工方案和技术举措1、施工要求：在桥头两头各约15米范围内采纳深搅桩加固地基。深层搅拌桩桩径50cm，桩长13.5m，共1756m；在加固的范围内等边三角形部署，边长1.0m；每根桩水泥掺入量为60Kg/m，另掺细粉煤灰5Kg/m，要求深层搅拌桩28天无侧限抗压强度≥1.0Mpa。2、设备采纳：本工程将投入4台深层搅拌机进行施工。3、施工技术举措：⑴试桩：为确立各样技术参数，按首件工程认同制要求进行工艺性试桩，以获取必需的工艺参数。⑵详细施工操作：a、桩机开钻前一定检查复核钻头对中（桩中心），平面偏差＜5cm，机架垂直度偏差＜1%（机架上悬挂垂球），钻头搅拌叶片的直径尺寸一定检查合格后...
