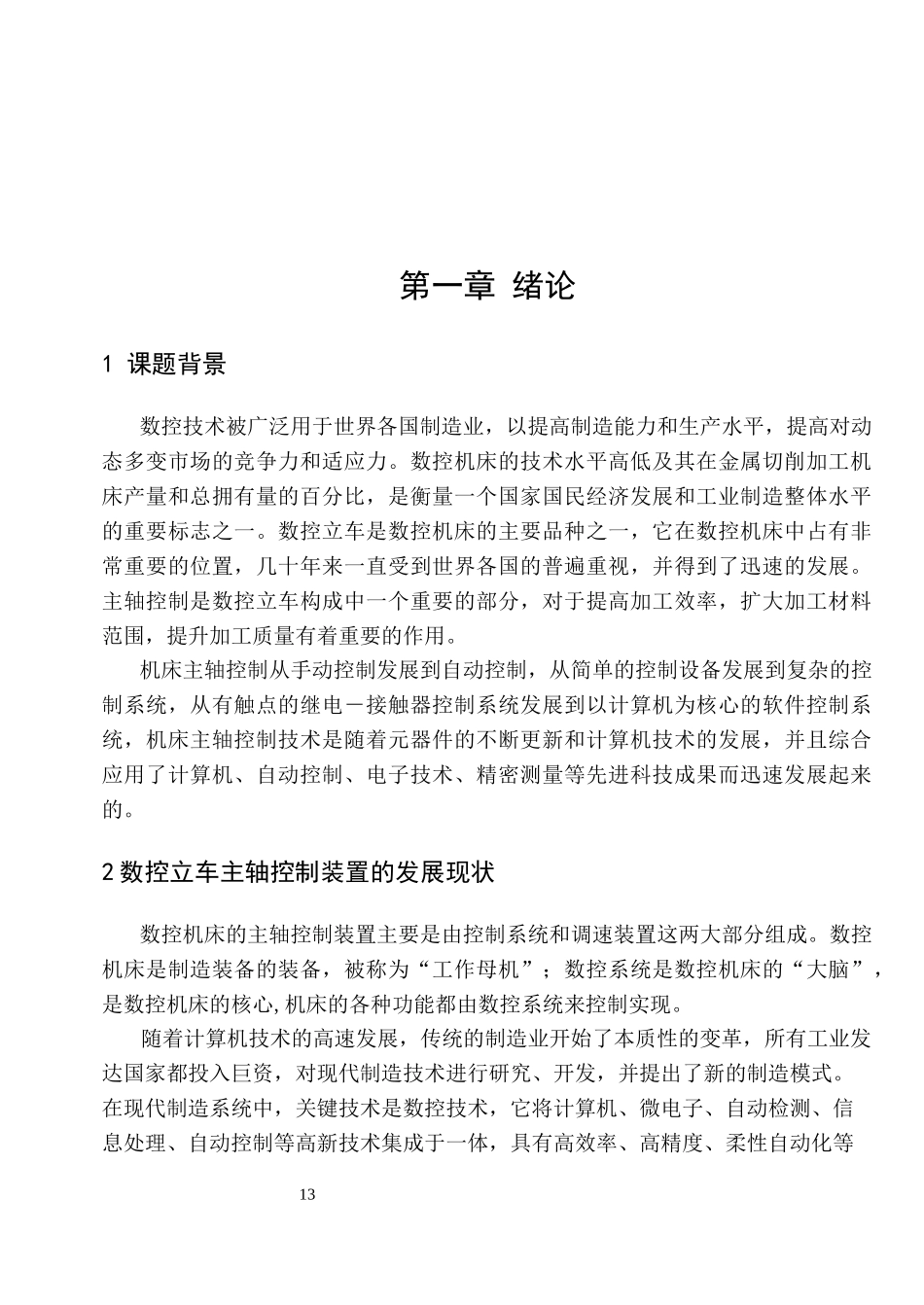

第一章绪论1课题背景数控技术被广泛用于世界各国制造业，以提高制造能力和生产水平，提高对动态多变市场的竞争力和适应力。数控机床的技术水平高低及其在金属切削加工机床产量和总拥有量的百分比，是衡量一个国家国民经济发展和工业制造整体水平的重要标志之一。数控立车是数控机床的主要品种之一，它在数控机床中占有非常重要的位置，几十年来一直受到世界各国的普遍重视，并得到了迅速的发展。主轴控制是数控立车构成中一个重要的部分，对于提高加工效率，扩大加工材料范围，提升加工质量有着重要的作用。机床主轴控制从手动控制发展到自动控制，从简单的控制设备发展到复杂的控制系统，从有触点的继电－接触器控制系统发展到以计算机为核心的软件控制系统，机床主轴控制技术是随着元器件的不断更新和计算机技术的发展，并且综合应用了计算机、自动控制、电子技术、精密测量等先进科技成果而迅速发展起来的。2数控立车主轴控制装置的发展现状数控机床的主轴控制装置主要是由控制系统和调速装置这两大部分组成。数控机床是制造装备的装备，被称为“工作母机”；数控系统是数控机床的“大脑”，是数控机床的核心,机床的各种功能都由数控系统来控制实现。随着计算机技术的高速发展，传统的制造业开始了本质性的变革，所有工业发达国家都投入巨资，对现代制造技术进行研究、开发，并提出了新的制造模式。在现代制造系统中，关键技术是数控技术，它将计算机、微电子、自动检测、信息处理、自动控制等高新技术集成于一体，具有高效率、高精度、柔性自动化等13特点。对制造业实现柔性自动化、智能化、集成化起着举足轻重的作用。目前，数控技术正在发生重大性变革，由专用型封闭式开环控制模式向通用型开放式实时动态全闭环控制模式发展。在集成化基础上，数控系统实现了超小型化、超薄型；在智能化基础上，综合了计算机、多媒体、神经网络、模糊控制等多学科技术，数控系统实现了高精、高效、高速控制，加工过程中可以自动修正、调节与补偿各项参数，实现了在线诊断和智能化故障处理[1]。近几年来，电力电子技术、大规模集成电路和计算机技术的飞速发展，为交流调速技术的发展创造了有利条件,使交流电动机调速和控制提高到了一个新的水平。并且国内外都十分重视开发研究交流电动机的调速技术。大功率交流传动控制方面的研究，得到突飞猛进的发展。近来来，国际上又推出谐振式逆变器，使开关元件在零电流或零电压时导通或者关断，降低开头损耗，减小回路体积。这种电源最大已达到100KW。由于直流调速具有优越性的可控性能,及高性能调速特性,因此其广泛地应用于机床主轴，尤其在大型、重型机床主轴的拖动。直流调速具有调速平滑,方便,易于在大范围内平滑调速,过载能力大,能受频繁的冲击负载,可实现频繁无级快速起制动和反转。能满足生产过程自动化系统中各种不同的特殊运行要求。所以,直流调速系统至今仍被广泛用于自动控制要求较高的各种生产部门,是调速系统的主要形式[2]。3课题研究的主要内容本课题要求设计数控立车主轴控制装置，来实现主轴速度的精确控制。主轴控制设有手动和自动（程序实现）两种控制方式。手动操作设有主轴正反转的启动、停止、点动、长动。并设有急停按钮。主轴的转速控制，采用直流调速装置与PLC相配合。在600—3000r/min范围内连续可调。绘出了控制电源原理图，调速装置连接原理图，可编程控制器接口原理图，操作面板接线图等。第二章数控立车主轴控制装置硬件设计数控立车的主轴控制中，主要是主轴电机速度的控制方式，控制电机速度的变化有多的方式，下面说明两种常用的调速方案，并将其进行对比，则其优，作为本次设计的调速方案。2.1方案选择1方案二交流调速交流电动机变压变频调速系统中所配备的静止式变压变频主要由主电路和控制回路两部分组成。对于异步电动机来说目前工业生产中所使用的变频器可分为交—直—交电压源型SPWM变频器和交—直—交电流源型SPWM变频器两种，而工业中应用最多、最广泛的变频器是交—直—交电压源型SPWM变频器。其主电路用不可控整流、用SPWM逆变器，其输出电压波形接近正弦波。如图2-1所示变频器主电路中的中间直流环节是采...
