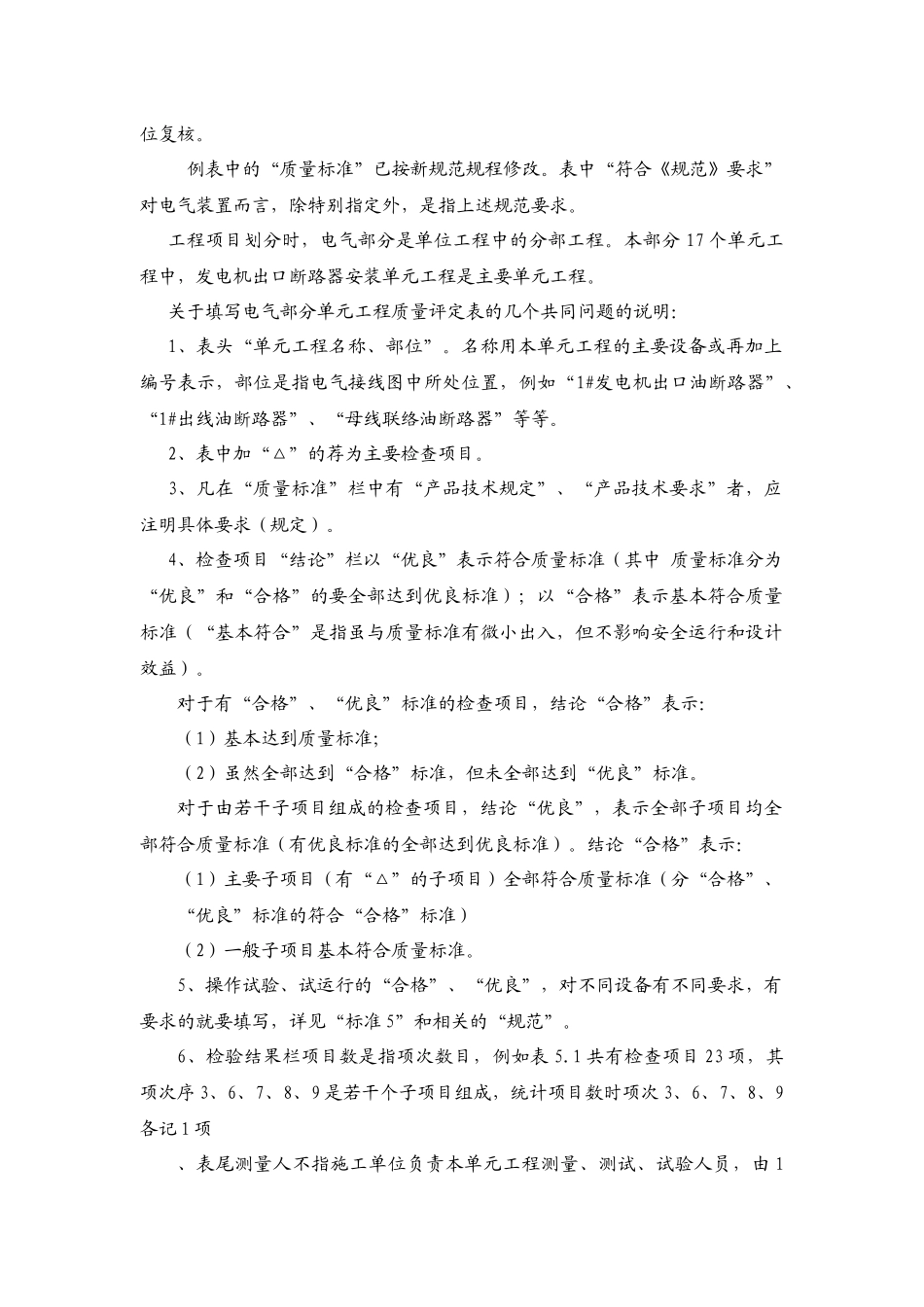

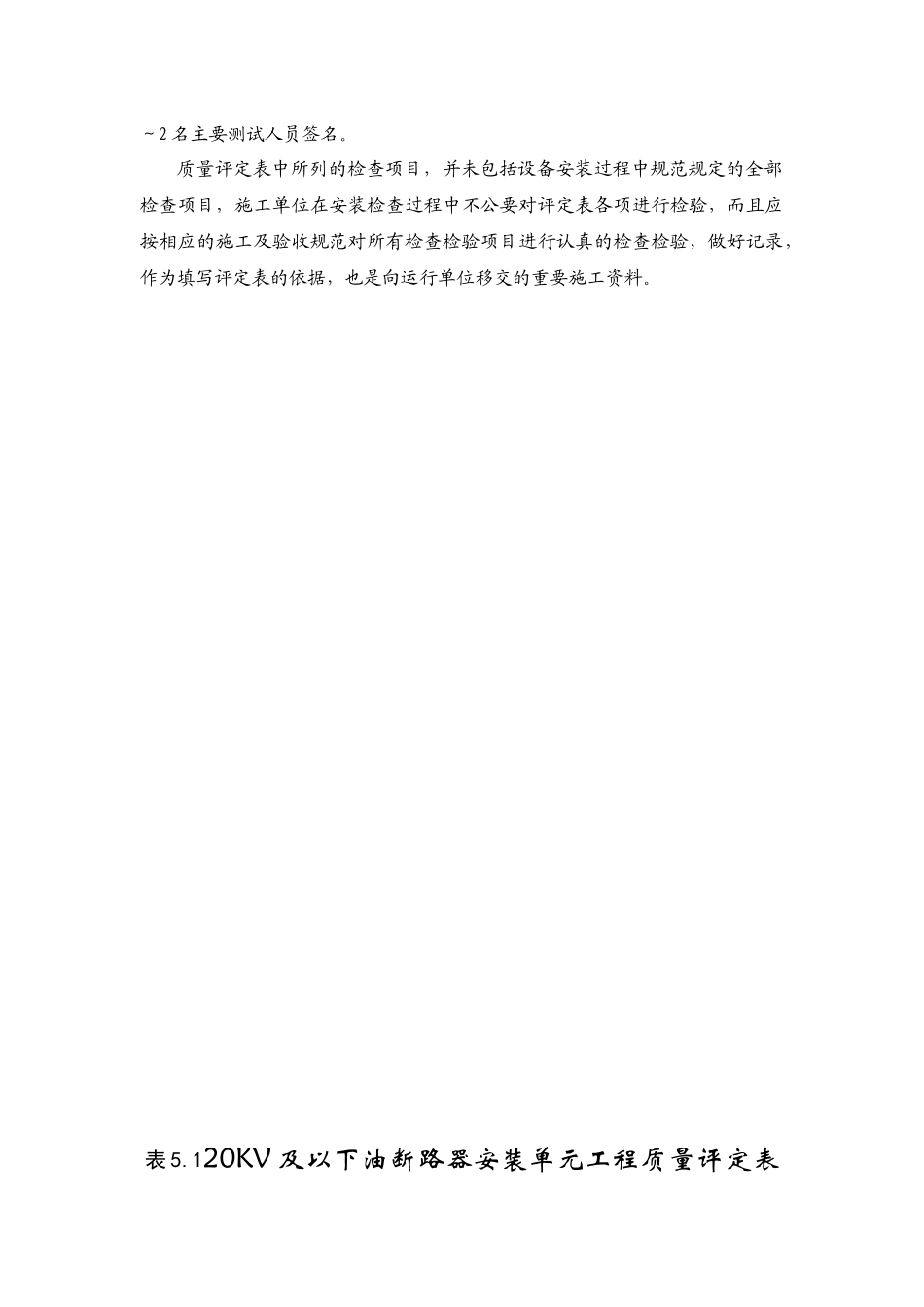

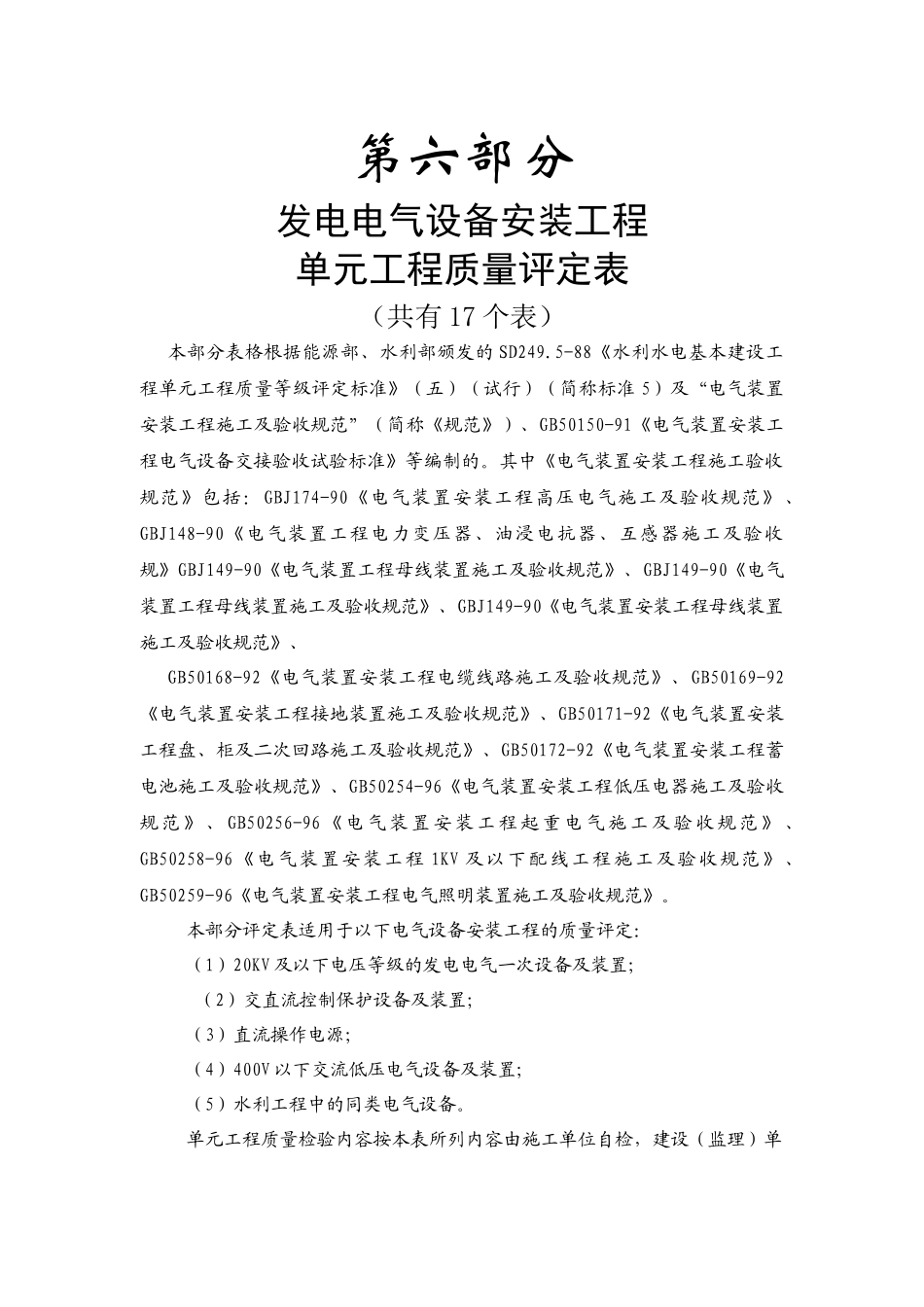

第六部分发电电气设备安装工程单元工程质量评定表（共有17个表）本部分表格根据能源部、水利部颁发的SD249.5-88《水利水电基本建设工程单元工程质量等级评定标准》（五）（试行）（简称标准5）及“电气装置安装工程施工及验收规范”（简称《规范》）、GB50150-91《电气装置安装工程电气设备交接验收试验标准》等编制的。其中《电气装置安装工程施工验收规范》包括：GBJ174-90《电气装置安装工程高压电气施工及验收规范》、GBJ148-90《电气装置工程电力变压器、油浸电抗器、互感器施工及验收规》GBJ149-90《电气装置工程母线装置施工及验收规范》、GBJ149-90《电气装置工程母线装置施工及验收规范》、GBJ149-90《电气装置安装工程母线装置施工及验收规范》、GB50168-92《电气装置安装工程电缆线路施工及验收规范》、GB50169-92《电气装置安装工程接地装置施工及验收规范》、GB50171-92《电气装置安装工程盘、柜及二次回路施工及验收规范》、GB50172-92《电气装置安装工程蓄电池施工及验收规范》、GB50254-96《电气装置安装工程低压电器施工及验收规范》、GB50256-96《电气装置安装工程起重电气施工及验收规范》、GB50258-96《电气装置安装工程1KV及以下配线工程施工及验收规范》、GB50259-96《电气装置安装工程电气照明装置施工及验收规范》。本部分评定表适用于以下电气设备安装工程的质量评定：（1）20KV及以下电压等级的发电电气一次设备及装置；（2）交直流控制保护设备及装置；（3）直流操作电源；（4）400V以下交流低压电气设备及装置；（5）水利工程中的同类电气设备。单元工程质量检验内容按本表所列内容由施工单位自检，建设（监理）单位复核。例表中的“质量标准”已按新规范规程修改。表中“符合《规范》要求”对电气装置而言，除特别指定外，是指上述规范要求。工程项目划分时，电气部分是单位工程中的分部工程。本部分17个单元工程中，发电机出口断路器安装单元工程是主要单元工程。关于填写电气部分单元工程质量评定表的几个共同问题的说明：1、表头“单元工程名称、部位”。名称用本单元工程的主要设备或再加上编号表示，部位是指电气接线图中所处位置，例如“1#发电机出口油断路器”、“1#出线油断路器”、“母线联络油断路器”等等。2、表中加“△”的荐为主要检查项目。3、凡在“质量标准”栏中有“产品技术规定”、“产品技术要求”者，应注明具体要求（规定）。4、检查项目“结论”栏以“优良”表示符合质量标准（其中质量标准分为“优良”和“合格”的要全部达到优良标准）；以“合格”表示基本符合质量标准（“基本符合”是指虽与质量标准有微小出入，但不影响安全运行和设计效益）。对于有“合格”、“优良”标准的检查项目，结论“合格”表示：（1）基本达到质量标准；（2）虽然全部达到“合格”标准，但未全部达到“优良”标准。对于由若干子项目组成的检查项目，结论“优良”，表示全部子项目均全部符合质量标准（有优良标准的全部达到优良标准）。结论“合格”表示：（1）主要子项目（有“△”的子项目）全部符合质量标准（分“合格”、“优良”标准的符合“合格”标准）（2）一般子项目基本符合质量标准。5、操作试验、试运行的“合格”、“优良”，对不同设备有不同要求，有要求的就要填写，详见“标准5”和相关的“规范”。6、检验结果栏项目数是指项次数目，例如表5.1共有检查项目23项，其项次序3、6、7、8、9是若干个子项目组成，统计项目数时项次3、6、7、8、9各记1项、表尾测量人不指施工单位负责本单元工程测量、测试、试验人员，由1～2名主要测试人员签名。质量评定表中所列的检查项目，并未包括设备安装过程中规范规定的全部检查项目，施工单位在安装检查过程中不公要对评定表各项进行检验，而且应按相应的施工及验收规范对所有检查检验项目进行认真的检查检验，做好记录，作为填写评定表的依据，也是向运行单位移交的重要施工资料。表5.120KV及以下油断路器安装单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合村部分说明及以下要求。1、单元工程划分：以一组油断路器安装为一个单元工程。2、单元工程量：填写本单元断路器...
