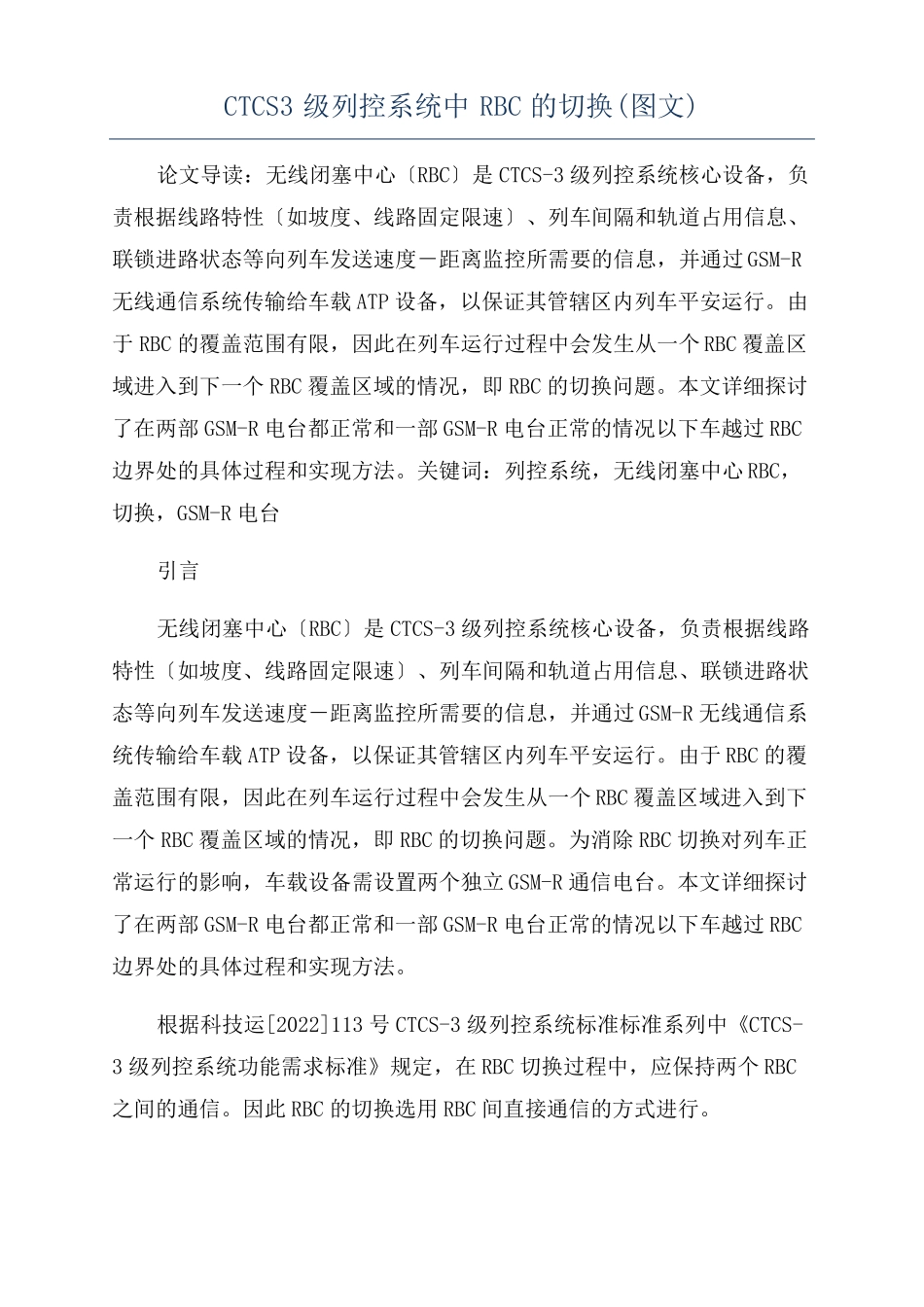

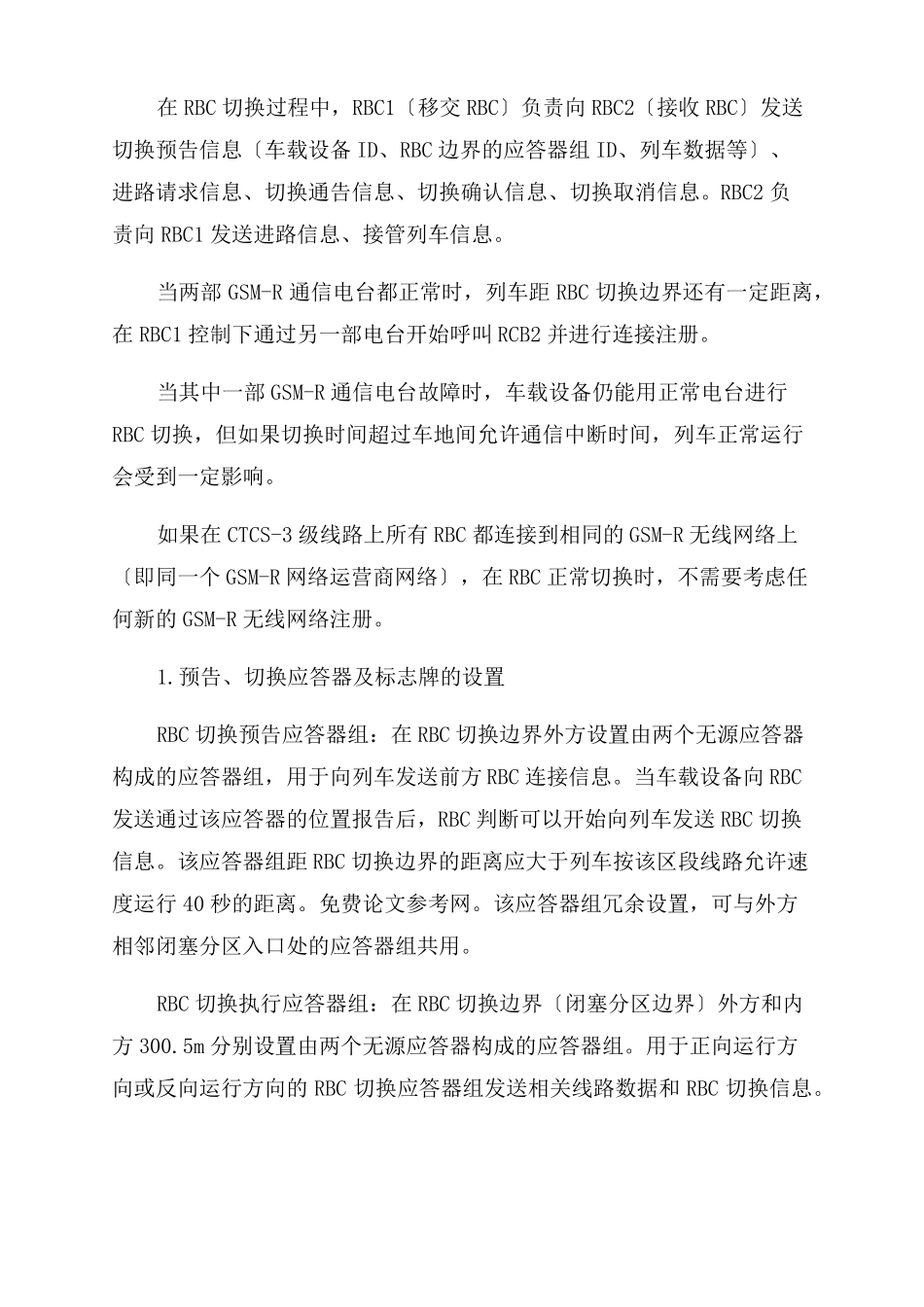

CTCS3级列控系统中RBC的切换(图文)论文导读：无线闭塞中心〔RBC〕是CTCS-3级列控系统核心设备，负责根据线路特性〔如坡度、线路固定限速〕、列车间隔和轨道占用信息、联锁进路状态等向列车发送速度－距离监控所需要的信息，并通过GSM-R无线通信系统传输给车载ATP设备，以保证其管辖区内列车平安运行。由于RBC的覆盖范围有限，因此在列车运行过程中会发生从一个RBC覆盖区域进入到下一个RBC覆盖区域的情况，即RBC的切换问题。本文详细探讨了在两部GSM-R电台都正常和一部GSM-R电台正常的情况以下车越过RBC边界处的具体过程和实现方法。关键词：列控系统，无线闭塞中心RBC，切换，GSM-R电台引言无线闭塞中心〔RBC〕是CTCS-3级列控系统核心设备，负责根据线路特性〔如坡度、线路固定限速〕、列车间隔和轨道占用信息、联锁进路状态等向列车发送速度－距离监控所需要的信息，并通过GSM-R无线通信系统传输给车载ATP设备，以保证其管辖区内列车平安运行。由于RBC的覆盖范围有限，因此在列车运行过程中会发生从一个RBC覆盖区域进入到下一个RBC覆盖区域的情况，即RBC的切换问题。为消除RBC切换对列车正常运行的影响，车载设备需设置两个独立GSM-R通信电台。本文详细探讨了在两部GSM-R电台都正常和一部GSM-R电台正常的情况以下车越过RBC边界处的具体过程和实现方法。根据科技运[2022]113号CTCS-3级列控系统标准标准系列中《CTCS-3级列控系统功能需求标准》规定，在RBC切换过程中，应保持两个RBC之间的通信。因此RBC的切换选用RBC间直接通信的方式进行。在RBC切换过程中，RBC1〔移交RBC〕负责向RBC2〔接收RBC〕发送切换预告信息〔车载设备ID、RBC边界的应答器组ID、列车数据等〕、进路请求信息、切换通告信息、切换确认信息、切换取消信息。RBC2负责向RBC1发送进路信息、接管列车信息。当两部GSM-R通信电台都正常时，列车距RBC切换边界还有一定距离，在RBC1控制下通过另一部电台开始呼叫RCB2并进行连接注册。当其中一部GSM-R通信电台故障时，车载设备仍能用正常电台进行RBC切换，但如果切换时间超过车地间允许通信中断时间，列车正常运行会受到一定影响。如果在CTCS-3级线路上所有RBC都连接到相同的GSM-R无线网络上〔即同一个GSM-R网络运营商网络〕，在RBC正常切换时，不需要考虑任何新的GSM-R无线网络注册。1.预告、切换应答器及标志牌的设置RBC切换预告应答器组：在RBC切换边界外方设置由两个无源应答器构成的应答器组，用于向列车发送前方RBC连接信息。当车载设备向RBC发送通过该应答器的位置报告后，RBC判断可以开始向列车发送RBC切换信息。该应答器组距RBC切换边界的距离应大于列车按该区段线路允许速度运行40秒的距离。免费论文参考网。该应答器组冗余设置，可与外方相邻闭塞分区入口处的应答器组共用。RBC切换执行应答器组：在RBC切换边界〔闭塞分区边界〕外方和内方300.5m分别设置由两个无源应答器构成的应答器组。用于正向运行方向或反向运行方向的RBC切换应答器组发送相关线路数据和RBC切换信息。当列车前端通过该点时，当前RBC停止对列车的控制，切换到另一个RBC进行控制。图1RBC切换示意图切换标志牌：在RBC切换点，应设置标志牌提示司机列车进入另一个RBC控制区域。2.切换过程〔1〕两部电台都正常时RBC的切换两部GSM-R无线电台〔电台1和电台2〕都正常时，RBC1RBC2的切换过程如下：1)列车在RBC1的控制区域内正常运行并接近RBC1/RBC2边界〔假定车载设备使用电台1与RBC1通信〕。列车通过了RBC切换预告应答器组后，车载设备向RBC1发送列车位置报告。2)RBC1接收到位置报告后，将向车载设备发送RBC切换命令，该命令包括至RBC1/RBC2切换点的距离、RBC2的ID以及RBC2的号码。同时RBC1向RBC2发送移交列车预告信息和进路请求信息。预告信息包括车次号、边界应答器组号、车载设备工作模式、列车数据等；进路请求信息包括至行车许可终点距离、临时限速个数、附加的限制条件等。3)RBC2接收到RBC1的进路请求信息后，根据联锁系统的信号授权向RBC1发送进路信息。进路信息包括行车许可、线路坡道、静态速度及其他与行车许可附加信息。当RBC2管辖范围内进路发生变化时，RBC2应当及时将进路信息发送给R...
