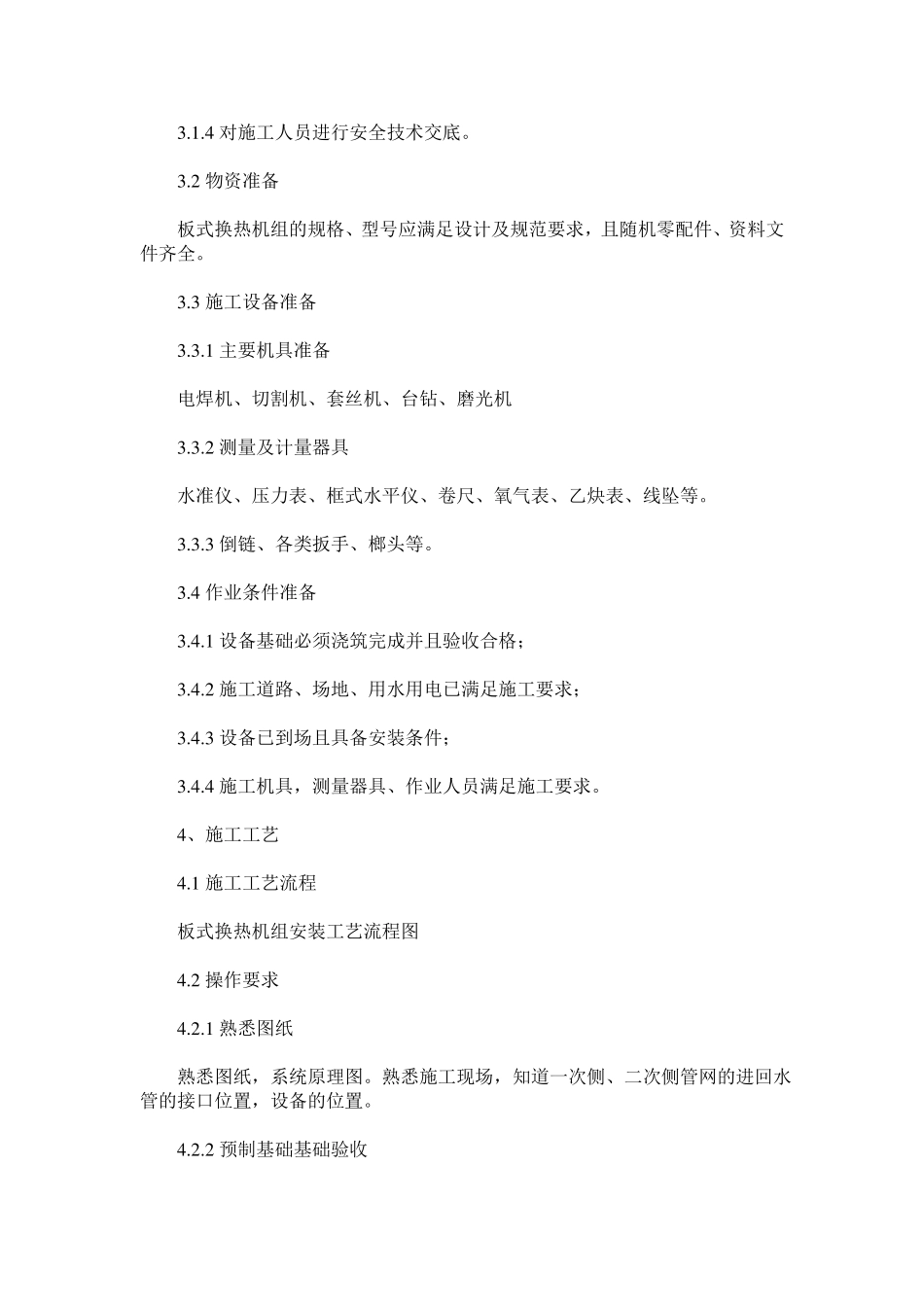

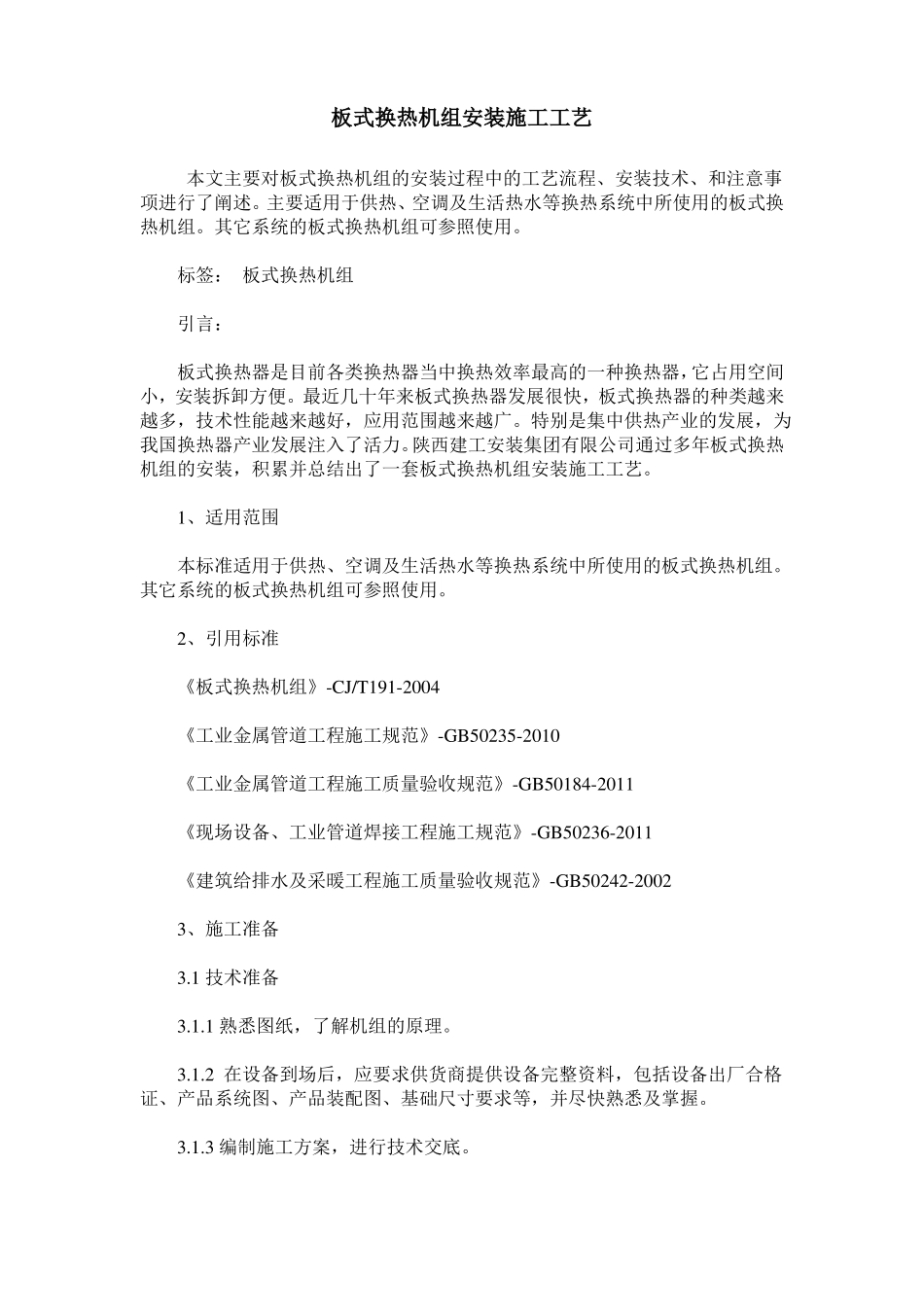

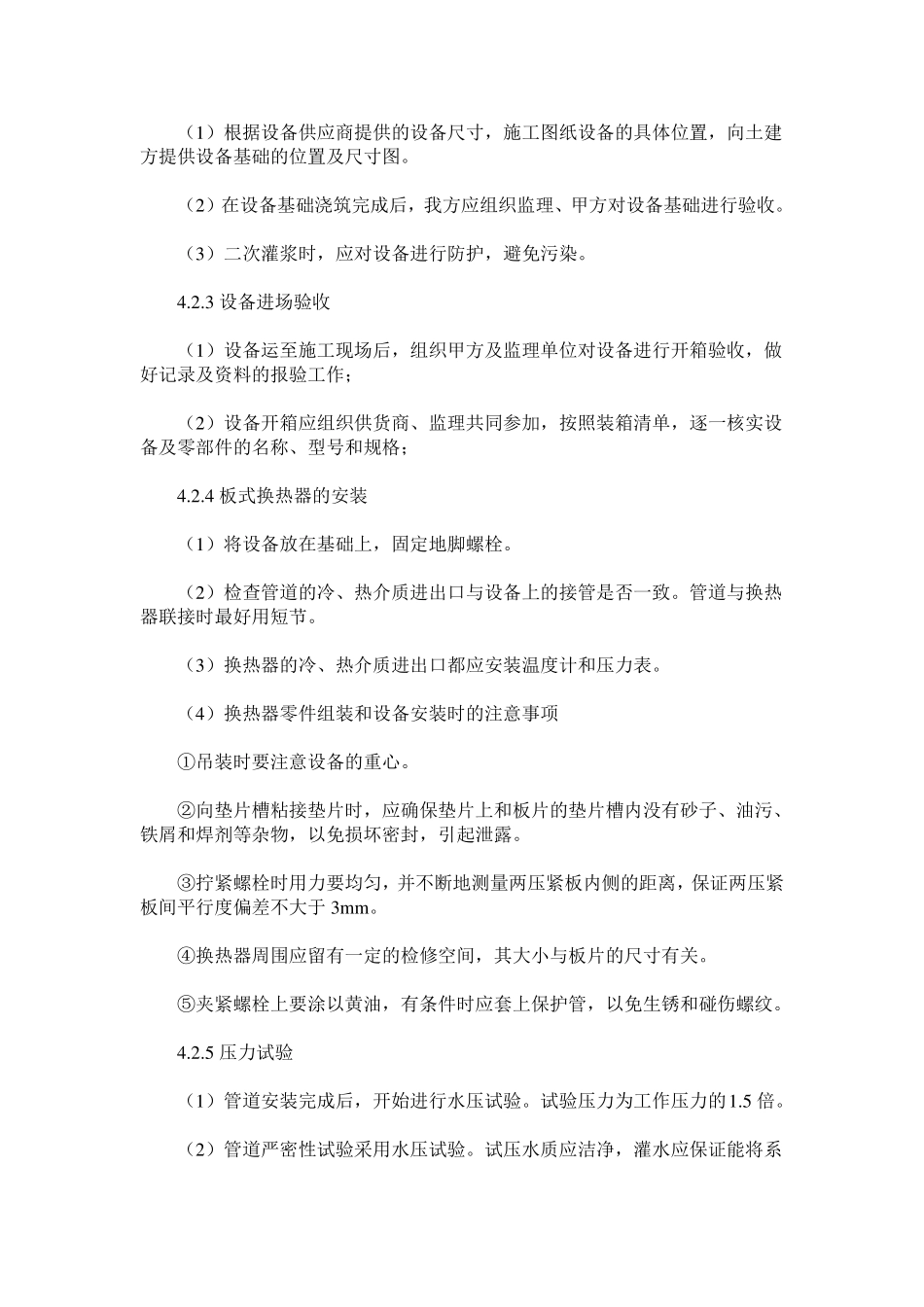

板式换热机组安装施工工艺本文主要对板式换热机组的安装过程中的工艺流程、安装技术、和注意事项进行了阐述。主要适用于供热、空调及生活热水等换热系统中所使用的板式换热机组。其它系统的板式换热机组可参照使用。标签：板式换热机组引言：板式换热器是目前各类换热器当中换热效率最高的一种换热器，它占用空间小，安装拆卸方便。最近几十年来板式换热器发展很快，板式换热器的种类越来越多，技术性能越来越好，应用范围越来越广。特别是集中供热产业的发展，为我国换热器产业发展注入了活力。陕西建工安装集团有限公司通过多年板式换热机组的安装，积累并总结出了一套板式换热机组安装施工工艺。1、适用范围本标准适用于供热、空调及生活热水等换热系统中所使用的板式换热机组。其它系统的板式换热机组可参照使用。2、引用标准《板式换热机组》-CJ/T191-2004《工业金属管道工程施工规范》-GB50235-2010《工业金属管道工程施工质量验收规范》-GB50184-2011《现场设备、工业管道焊接工程施工规范》-GB50236-2011《建筑给排水及采暖工程施工质量验收规范》-GB50242-20023、施工准备3.1技术准备3.1.1熟悉图纸，了解机组的原理。3.1.2在设备到场后，应要求供货商提供设备完整资料，包括设备出厂合格证、产品系统图、产品装配图、基础尺寸要求等，并尽快熟悉及掌握。3.1.3编制施工方案，进行技术交底。3.1.4对施工人员进行安全技术交底。3.2物资准备板式换热机组的规格、型号应满足设计及规范要求，且随机零配件、资料文件齐全。3.3施工设备准备3.3.1主要机具准备电焊机、切割机、套丝机、台钻、磨光机3.3.2测量及计量器具水准仪、压力表、框式水平仪、卷尺、氧气表、乙炔表、线坠等。3.3.3倒链、各类扳手、榔头等。3.4作业条件准备3.4.1设备基础必须浇筑完成并且验收合格；3.4.2施工道路、场地、用水用电已满足施工要求；3.4.3设备已到场且具备安装条件；3.4.4施工机具，测量器具、作业人员满足施工要求。4、施工工艺4.1施工工艺流程板式换热机组安装工艺流程图4.2操作要求4.2.1熟悉图纸熟悉图纸，系统原理图。熟悉施工现场，知道一次侧、二次侧管网的进回水管的接口位置，设备的位置。4.2.2预制基础基础验收（1）根据设备供应商提供的设备尺寸，施工图纸设备的具体位置，向土建方提供设备基础的位置及尺寸图。（2）在设备基础浇筑完成后，我方应组织监理、甲方对设备基础进行验收。（3）二次灌浆时，应对设备进行防护，避免污染。4.2.3设备进场验收（1）设备运至施工现场后，组织甲方及监理单位对设备进行开箱验收，做好记录及资料的报验工作；（2）设备开箱应组织供货商、监理共同参加，按照装箱清单，逐一核实设备及零部件的名称、型号和规格；4.2.4板式换热器的安装（1）将设备放在基础上，固定地脚螺栓。（2）检查管道的冷、热介质进出口与设备上的接管是否一致。管道与换热器联接时最好用短节。（3）换热器的冷、热介质进出口都应安装温度计和压力表。（4）换热器零件组装和设备安装时的注意事项①吊装时要注意设备的重心。②向垫片槽粘接垫片时，应确保垫片上和板片的垫片槽内没有砂子、油污、铁屑和焊剂等杂物，以免损坏密封，引起泄露。③拧紧螺栓时用力要均匀，并不断地测量两压紧板内侧的距离，保证两压紧板间平行度偏差不大于3mm。④换热器周围应留有一定的检修空间，其大小与板片的尺寸有关。⑤夹紧螺栓上要涂以黄油，有条件时应套上保护管，以免生锈和碰伤螺纹。4.2.5压力试验（1）管道安装完成后，开始进行水压试验。试验压力为工作压力的1.5倍。（2）管道严密性试验采用水压试验。试压水质应洁净，灌水应保证能将系统内空气排尽。（3）管道系统在水压试验时，焊缝及其它应作检查的部位不得保温。（4）管道系统进行水压试验时，应缓缓升压，当压力达到试验压力后，稳压10分钟，再将试验压力降至设计压力，停压30分钟进行全面检查，以压力不降无渗漏为合格。（5）试压结束后，应及时拆除盲板，迅速排尽系统内的全部积水4.2.6系统冲洗（1）管道系统的清洗的目的是彻底清除安装及试验过程中的焊渣、锈质和污物等。管道吹扫合格并复位后，不得再进行影响管内清洁的其他作...
