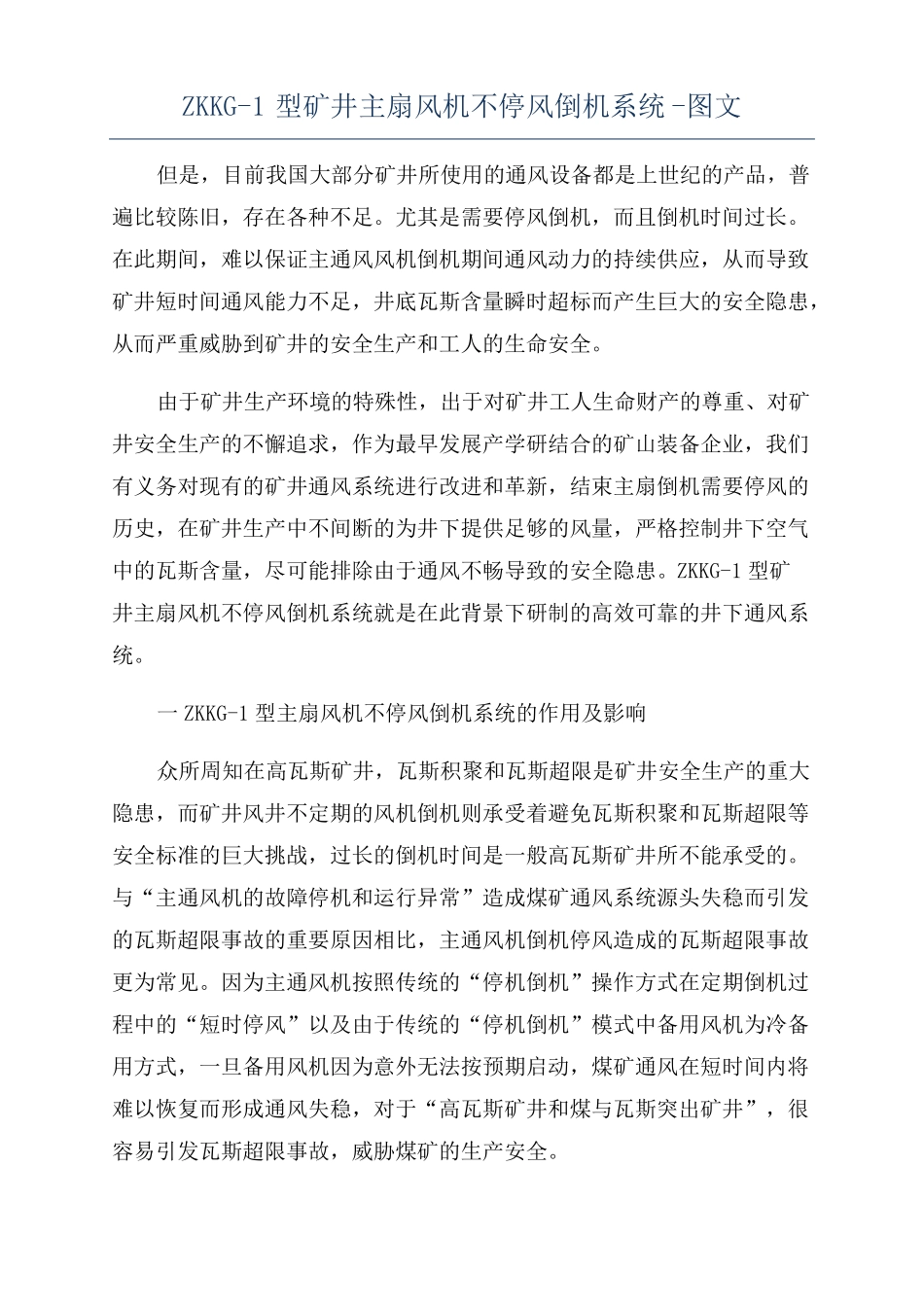

ZKKG-1型矿井主扇风机不停风倒机系统-图文但是，目前我国大部分矿井所使用的通风设备都是上世纪的产品，普遍比较陈旧，存在各种不足。尤其是需要停风倒机，而且倒机时间过长。在此期间，难以保证主通风风机倒机期间通风动力的持续供应，从而导致矿井短时间通风能力不足，井底瓦斯含量瞬时超标而产生巨大的安全隐患，从而严重威胁到矿井的安全生产和工人的生命安全。由于矿井生产环境的特殊性，出于对矿井工人生命财产的尊重、对矿井安全生产的不懈追求，作为最早发展产学研结合的矿山装备企业，我们有义务对现有的矿井通风系统进行改进和革新，结束主扇倒机需要停风的历史，在矿井生产中不间断的为井下提供足够的风量，严格控制井下空气中的瓦斯含量，尽可能排除由于通风不畅导致的安全隐患。ZKKG-1型矿井主扇风机不停风倒机系统就是在此背景下研制的高效可靠的井下通风系统。一ZKKG-1型主扇风机不停风倒机系统的作用及影响众所周知在高瓦斯矿井，瓦斯积聚和瓦斯超限是矿井安全生产的重大隐患，而矿井风井不定期的风机倒机则承受着避免瓦斯积聚和瓦斯超限等安全标准的巨大挑战，过长的倒机时间是一般高瓦斯矿井所不能承受的。与“主通风机的故障停机和运行异常”造成煤矿通风系统源头失稳而引发的瓦斯超限事故的重要原因相比，主通风机倒机停风造成的瓦斯超限事故更为常见。因为主通风机按照传统的“停机倒机”操作方式在定期倒机过程中的“短时停风”以及由于传统的“停机倒机”模式中备用风机为冷备用方式，一旦备用风机因为意外无法按预期启动，煤矿通风在短时间内将难以恢复而形成通风失稳，对于“高瓦斯矿井和煤与瓦斯突出矿井”，很容易引发瓦斯超限事故，威胁煤矿的生产安全。本系统独创了通风机热备用的思路，可以保证在主通风机倒机期间通风动力的持续供应，具有矿井主通风机不停风自动倒机、“一键式”操作倒机和自动识别运行通风机故障的功能，通过检测及控制系统，逻辑控制快速开启或闭合自密型新式风门，实现通风机的快速切换，使倒机过程中对通风系统的影响由传统方式下的“系统停风”缩短为“风量波动”，故障状态下的倒机时间缩短，将原主扇通风机倒机时间由现在的五分钟以上甚至十分钟，缩短到四十秒左右甚至更短。本系统的出现，使得主扇通风机倒机这个安全的薄弱环节得到了改善，对矿井的安全生产有着巨大的意义。此外本系统在高瓦斯矿井的配备还会带来可观的社会效益和经济效益。煤矿通风机不停风倒机项目投入运行后，杜绝了因倒机期间通风中断造成的瓦斯积聚、超限现象，消除了安全隐患，提高了整个通风系统的安全可靠性，有效地保证了煤矿的安全生产，具有积极的社会效益；主通风机倒机期间瓦斯超限问题的消除，节省了原来因为倒机造成瓦斯超限而进行瓦斯排放所浪费的时间，为煤矿创收提供时间保证，可以提高煤炭的产量，对于一个年产150万吨的中型煤矿可实现年增产2000多万，获得了很好的经济效益。二ZKKG-1型主扇风机不停风倒机系统倒机过程根据通风机的启动特点，其启动电流的大小和持续时间与风阻有关。如图2-1所示，在原通风系统增加水平对空短路风门，通过设置该风门，可以降低原“停机倒机”模式下，风机挂网启动时的阻力，通过降低风机启动风阻，可以提高风机电机启动的成功率。为了进一步克服备用通风机在传统“停机倒机”方式下能否正常启动的不确定性问题，项目研究并提出了煤矿通风机倒机前热备用的思路。在原运行风机不停机的前提下启动备用风机，如果能够正常启动，则可以实现可靠的热备用；如果出现问题造成无法启动，可以暂停倒机操作先进行故障的排查和检修，因为实质的倒机过程还没有开始，不会影响原来风机的正常挂网运行。因此通风机由冷备用向热备用过渡进一步提高了倒机的成功率。为了消除现有“停机倒机”模式下在通风机倒机过程中系统停风的安全隐患，本系统使用的新型煤矿主通风机“不停风倒机”模式，该倒机模式最突出的特点在于实现了倒机过程中通风动力的有效供应，因而为煤矿主通风机倒机期间系统的不停风提供了有效地保障。在倒机过程中风路切换是实现倒机的重要过程，不停风倒机系统的风路切换是由四个自密式旋叶风门联合动...
