橡胶坝安装单元工程质量评定表VIP免费

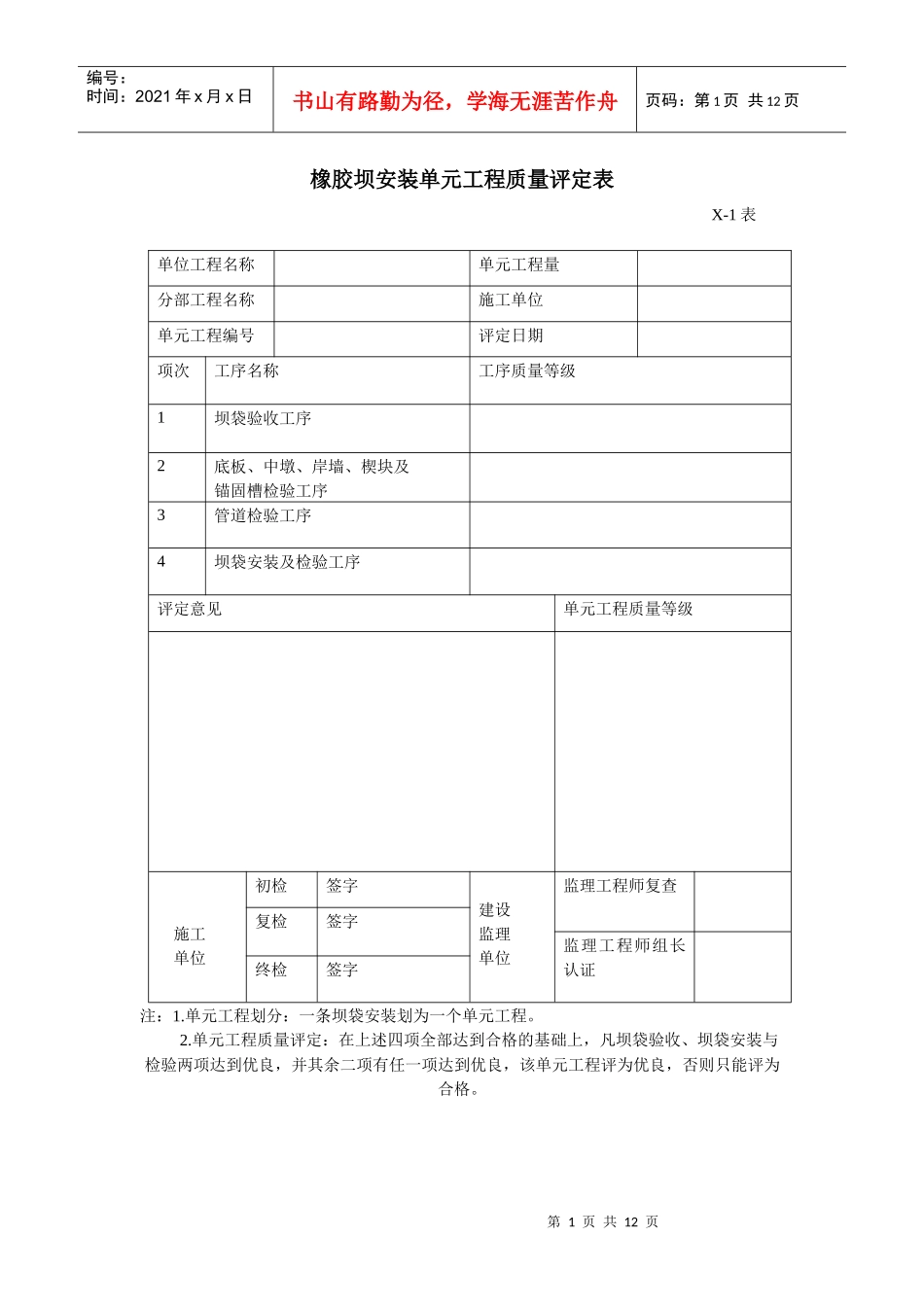

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页橡胶坝安装单元工程质量评定表X-1表单位工程名称单元工程量分部工程名称施工单位单元工程编号评定日期项次工序名称工序质量等级1坝袋验收工序2底板、中墩、岸墙、楔块及锚固槽检验工序3管道检验工序4坝袋安装及检验工序评定意见单元工程质量等级施工单位初检签字建设监理单位监理工程师复查复检签字监理工程师组长认证终检签字注：1.单元工程划分：一条坝袋安装划为一个单元工程。2.单元工程质量评定：在上述四项全部达到合格的基础上，凡坝袋验收、坝袋安装与检验两项达到优良，并其余二项有任一项达到优良，该单元工程评为优良，否则只能评为合格。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页橡胶坝袋验收工序质量评定表X-1-1表单位工程名称单元工程量分部工程名称施工单位单元工程编号评定日期项次检验项目检验记录1厂家有无橡胶坝袋生产许可证、产品合格证及保修单2有无通过国家计量认证的检测机构出具的有关参数检验报告3复查坝袋尺寸是否符合设计要求4坝袋是否画出锚固线和锚固中心线，有无上下游标记5坝袋缺陷修补情况，搬运过程中有无损伤评定意见工程质量等级施工单位初检签字建设监理单位监理工程师复查复检签字监理工程师组长认证终检签字注：1.坝袋验收应按设计要求、橡胶坝设计要求以及购销合同进行。2.坝袋所存在缺陷应详细记录。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页底板、中墩、岸墙、楔块及锚固槽检验工序X-1-2表单位工程名称单元工程量分部工程名称施工单位单元工程编号评定日期项次检验项目质量标准检验记录1楔块、底板、中墩及岸墙砼的强度符合设计要求项次检测项目不平整度（2M直尺检查）实测值合格数（点）合格率（％）1坝袋与底板接触部位<3mm2与中墩、岸墙接触部位<4mm3楔块尺寸尺寸误差符合设计要求<±2mm4锚固槽尺寸不平整度符合设计要求<2mm检测结果共检测点，其中合格点，合格率％评定意见工程质量等级初检签字建设监理工程师复查第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页施工单位复检签字监理单位监理工程师组长认证终检签字注：1.检测数量：中墩、岸墙和任选三块底板，检测网格为2.0×2.0m2，每个网格测一点。2.锚固槽的上下游及内侧边缘线每三米检测一点。3.楔块尺寸抽检10﹪。管道检验工序质量评定表X-1-3表单位工程名称单元工程量分部工程名称施工单位单元工程编号评定日期项次检验项目质量标准检验记录1充排水口的位置与尺寸符合设计要求2超压溢流孔的位置与尺寸符合设计要求3测压管与通气孔的位置与尺寸符合设计要求4充排管道应畅通，无杂物，无渗漏评定意见工程质量等级第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页施工单位初检签字建设监理单位监理工程师复查复检签字监理工程师组长认证终检签字注：1.充排管道有无渗漏现象，应通过压水实验来确定。坝袋安装与检验工序质量评定表X-1-4表单位工程名称单元工程量分部工程名称施工单位单元工程编号评定日期项次检验项目质量标准检验记录1坝袋安装按安装程序进行2（1）坝袋及安装的密封性不漏水（2）锚固构件的状况不变位（3）坝袋外观观察坝袋应平顺，局部无凹凸形态（4）坝袋变形观测三个断面9个点（5）充排观测系统情况符合设计精度要求3（1）坝袋外观观察（2）挡水高度符合设计要求4充水检查后，排除坝袋内水体，重新紧固锚固件情况评定意见工程质量等级第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页施工单位初检签字建设监理单位监理工程师复查复检签字监理工程师组长认证终检签字注：1.坝袋具体安装必须在前三个工序检验合格后才能进行。2.有条件时应做挡水试验。坝袋尺寸检验表表1单位工程名称生产厂家坝袋编号检测时间项目标准上下游实际厚度合格点数合格率（％）坝袋总厚度mm8mm上下彩色胶厚度mm≥1mm上下面胶厚...
