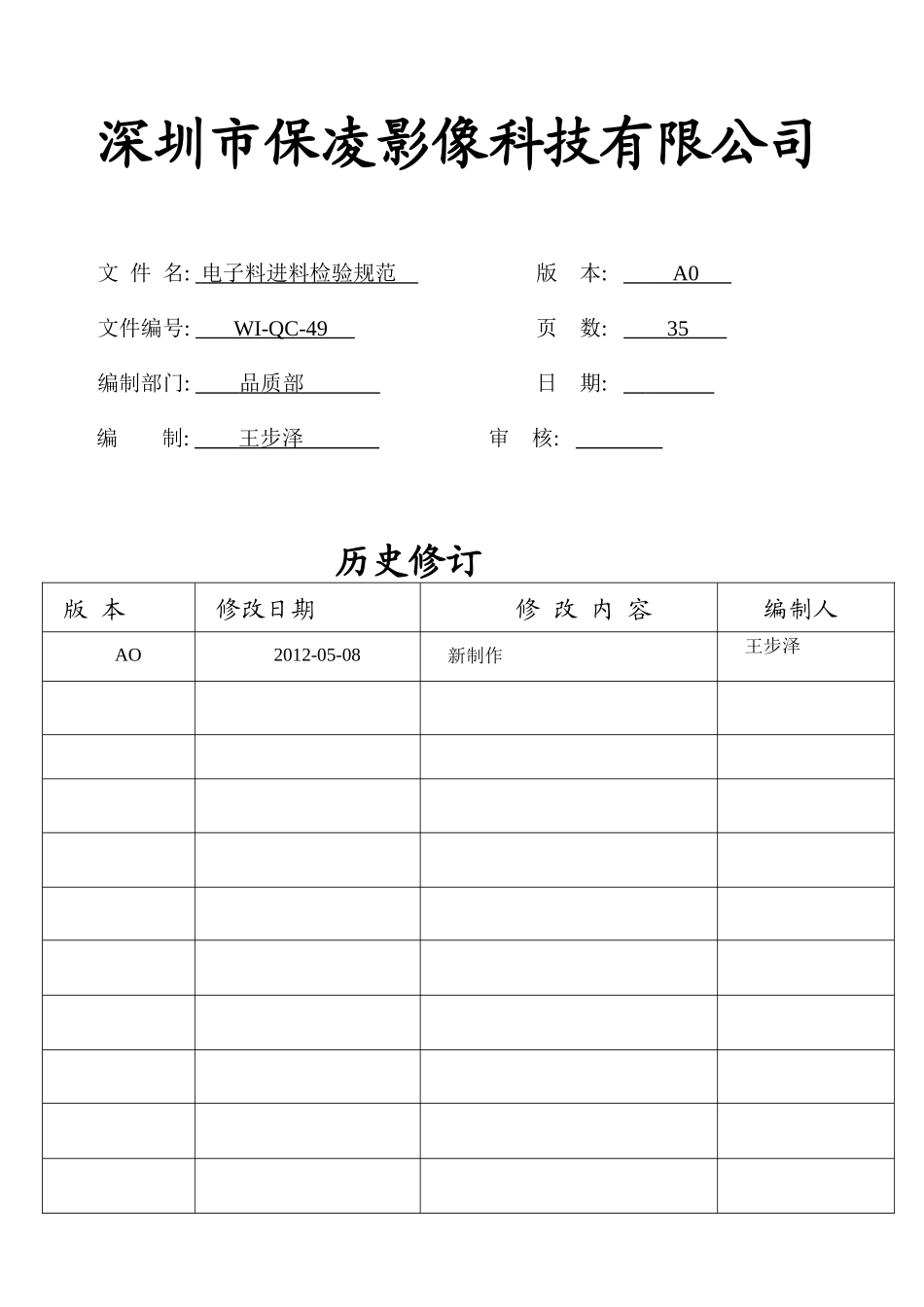

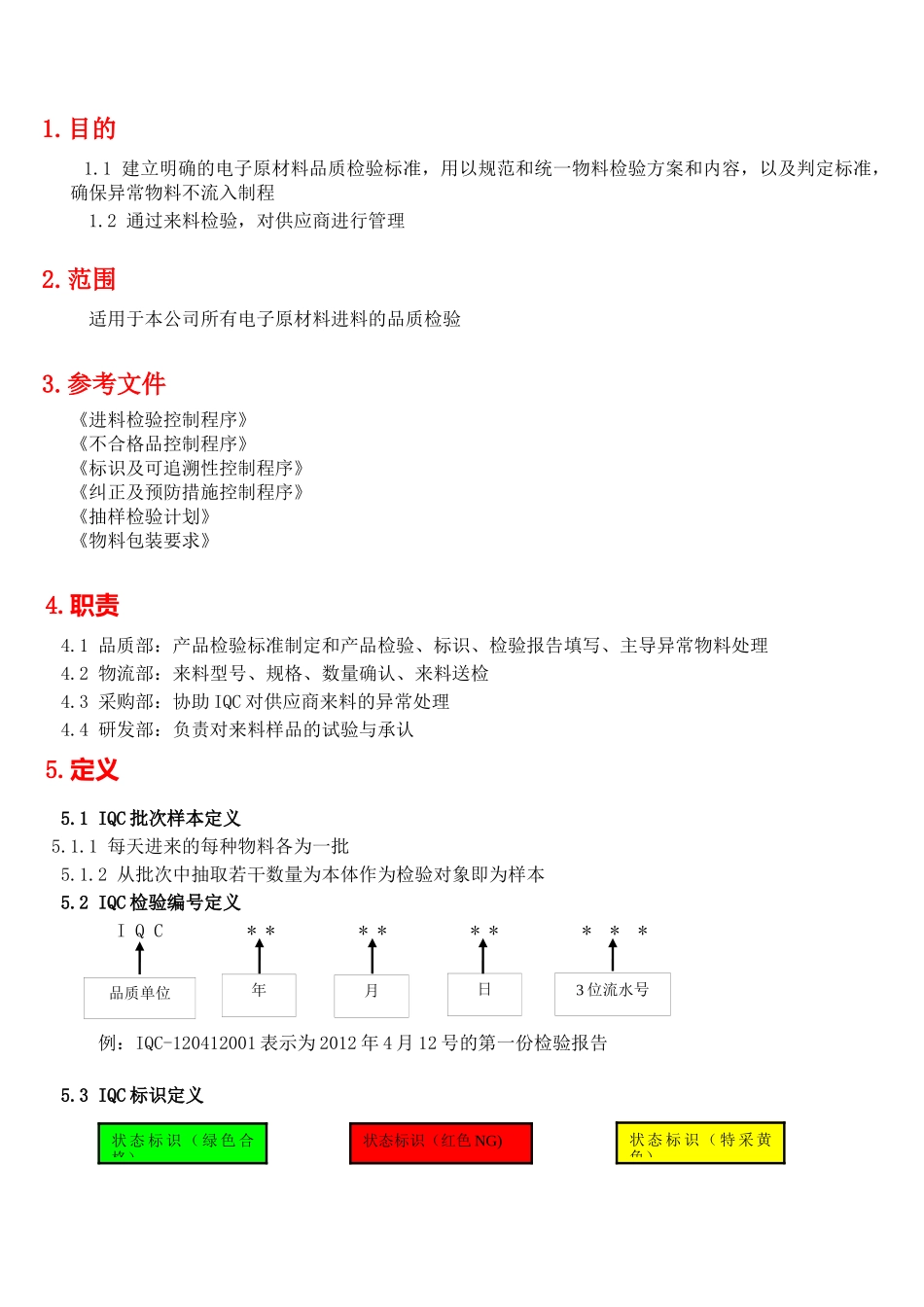

深圳市保凌影像科技有限公司文件名:电子料进料检验规范版本:A0文件编号:WI-QC-49页数:35编制部门:品质部日期:编制:王步泽审核:历史修订版本修改日期修改内容编制人AO2012-05-08新制作王步泽1.目的1.1建立明确的电子原材料品质检验标准，用以规范和统一物料检验方案和内容，以及判定标准，确保异常物料不流入制程1.2通过来料检验，对供应商进行管理2.范围适用于本公司所有电子原材料进料的品质检验3.参考文件《进料检验控制程序》《不合格品控制程序》《标识及可追溯性控制程序》《纠正及预防措施控制程序》《抽样检验计划》《物料包装要求》4.职责4.1品质部：产品检验标准制定和产品检验、标识、检验报告填写、主导异常物料处理4.2物流部：来料型号、规格、数量确认、来料送检4.3采购部：协助IQC对供应商来料的异常处理4.4研发部：负责对来料样品的试验与承认5.定义5.1IQC批次样本定义5.1.1每天进来的每种物料各为一批5.1.2从批次中抽取若干数量为本体作为检验对象即为样本5.2IQC检验编号定义IQC*********例：IQC-120412001表示为2012年4月12号的第一份检验报告5.3IQC标识定义状态标识（绿色合格）状态标识（红色NG)状态标识（特采黄色）品质单位年月日3位流水号5.4缺陷定义5.4.1A致命缺陷（Cr）：导致人身伤害或造成产品无法使用之缺陷5.4.2B重要缺陷（Ma）：造成产品功能失效隐患，降低产品使用性能缺陷或严重外观之缺陷5.4.3C轻微缺陷（MI）:不影响产品使用性能，并对使用者不会造成不良影响之缺陷5.5HS:有害物质（Hazardoussubstance)产品含有对环境和人体存在显著影响的物质，本公司依照国际相关法律法规及客户要求5.6HSF:无有害物质（HazardoussubstanceFree）减少或排除有害物质及客户需求执行6.抽样及判定标准6.1抽样标准6.1.1按照《GB/T2828.1-2003》正常检查一次抽样检查，采用一般II级水准6.1.2盘带包装物料按每盘取5PCS进行测试6.2判定标准6.2.1A类缺陷（Cr）AQL值为0，即零收一退6.2.2B类缺陷（Ma）AQL为0.46.2.3C类缺陷（MI）AQL值为1.06.3检验条件6.3.1检验环境:常温，湿度≤85%RH6.3.2检验光照：40W日光灯（约600-800LUX）或无阳光直射的明亮环境6.3.3检查位置：目光于部件30-45cm,45-90°6.3.4检验前需先确认所使用工作平台清洁6.3.5ESD防护：凡接触检验件必需配带良好静电防护措施6.4检验设备所有的检验仪器、仪表、量具必须在校正计量器内；所有的辅助测试品必须是合格品目录序号材料名称材料类型备注页数1晶振、中振元器件类SMD部品12三极管元器件类SMD部品23电容元器件类SMD部品34电阻元器件类SMD部品45电感元器件类SMD部品56稳压二极管元器件类安全部品67整流、开关、TVS管元器件类安全部品78三端稳压器元器件类安全部品89压敏电阻元器件类EMC部品910扼流圈元器件类EMC部品1011桥堆元器件类安全部品1112保险管元器件类安全部品1213继电器元器件类SMD部品1314变压器元器件类SMD部品1415可控硅元器件类SMD部品1516光电耦合器元器件类SMD部品1617发光数码管元器件类SMD部品1718发光二极管元器件类SMD部品18序号材料名称材料类型备注页数19红外接收头元器件类常用部品1920蜂鸣器元器件类常用部品2021电源适配器模块类常用部品2122IC芯片元器件类常用部品2223镜头类模块类常用部品2324CCD图像传感器模块类常用部品2425步进电机模块类常用部品2526拨码、按键开关模块类常用部品2627PCB板元器件类SMD部品2728排针&插槽（座）类元器件类SMD部品2829CABLE类模块类常用部品2930MS锂可充电池元器件类SMD部品3031323334353637第6页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共66页检验指导书工序名称晶振、中振检验测试工具/仪器LCR电桥测试仪检验步骤及内容图示第7页共66页第6页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共66页1、对单、抽样◆根据物流部开出的送检单，核对供应商是否为合格供应商；◆按照抽样水准抽取待检样品准备检验工具，参照样品承认书检验。2、包装/外观检查◆检查包装应防震防潮防静电，标识与送检单一致并清晰可视；◆本体无破损，外壳和引脚无发黑，中振极性位置与样品相同。3...
