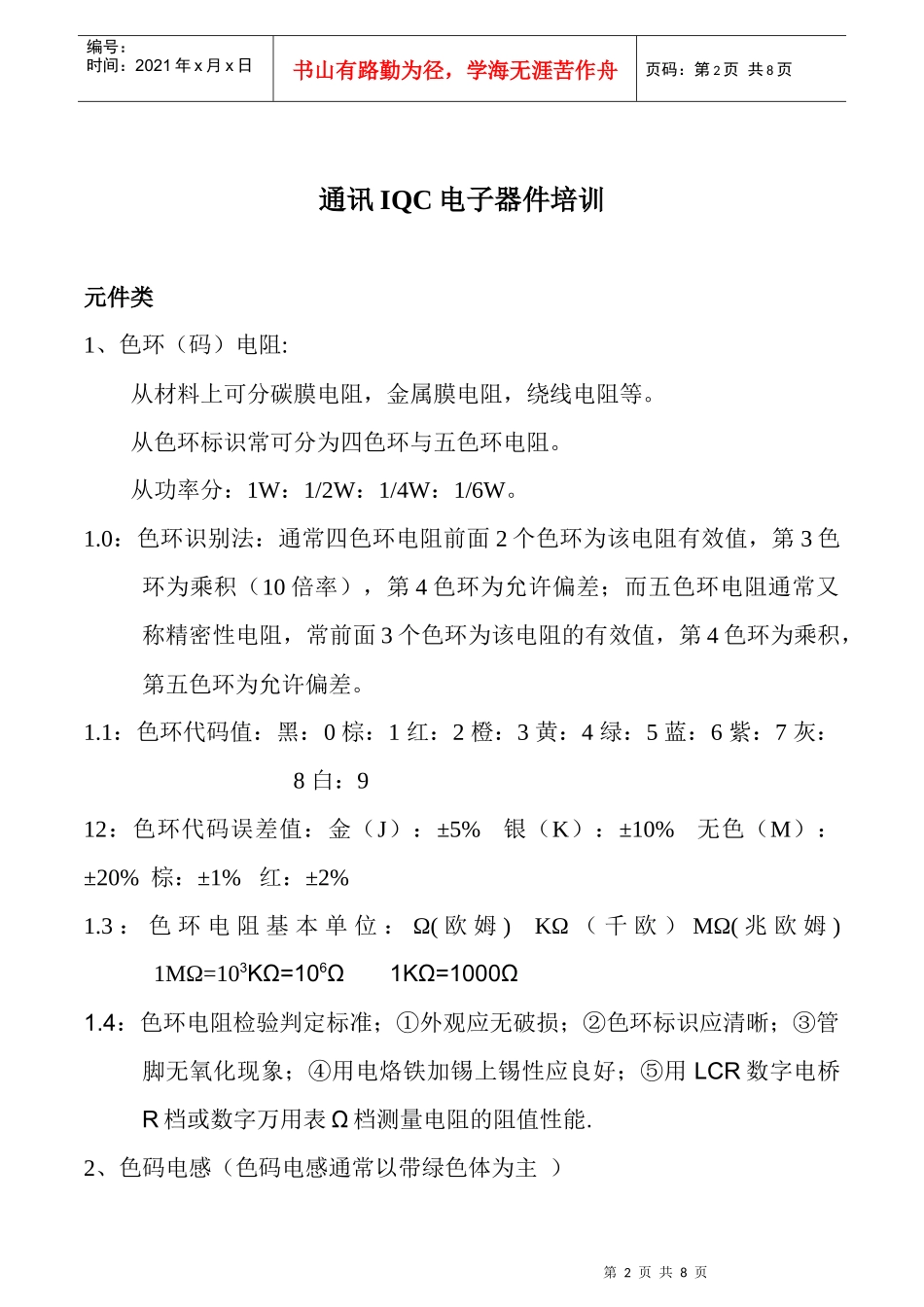

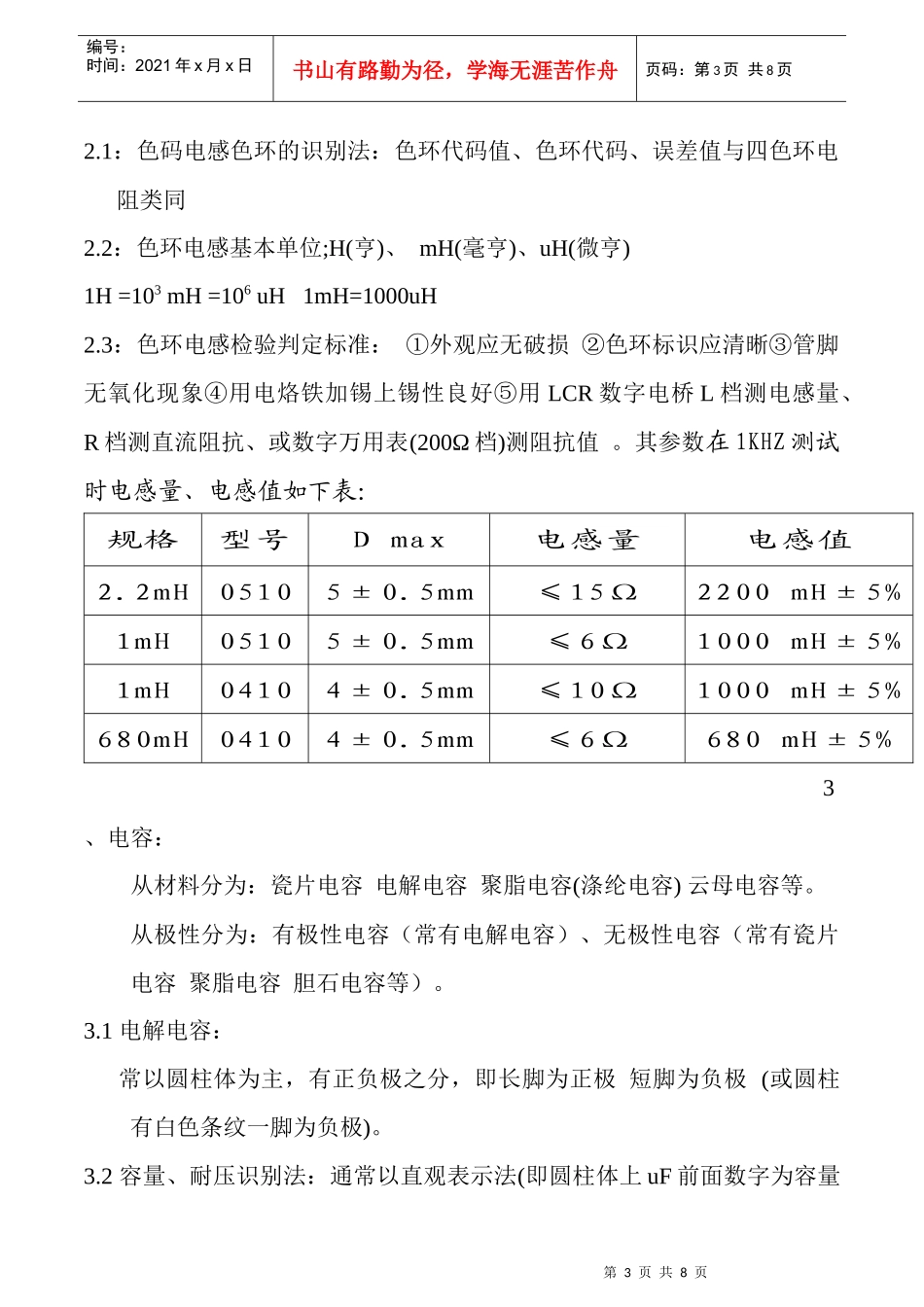

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页通讯IQC电子器件培训修订日期修订单号修订内容摘要页次版次修订审核批准2011/03/30/系统文件新制定4A/0///更多免费资料下载请进：http://55top.com好好学习社区批准：审核：编制：第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页通讯IQC电子器件培训元件类1、色环（码）电阻:从材料上可分碳膜电阻，金属膜电阻，绕线电阻等。从色环标识常可分为四色环与五色环电阻。从功率分：1W：1/2W：1/4W：1/6W。1.0：色环识别法：通常四色环电阻前面2个色环为该电阻有效值，第3色环为乘积（10倍率），第4色环为允许偏差；而五色环电阻通常又称精密性电阻，常前面3个色环为该电阻的有效值，第4色环为乘积，第五色环为允许偏差。1.1：色环代码值：黑：0棕：1红：2橙：3黄：4绿：5蓝：6紫：7灰：8白：912：色环代码误差值：金（J）：±5%银（K）：±10%无色（M）：±20%棕：±1%红：±2%1.3：色环电阻基本单位：Ω(欧姆)KΩ（千欧）MΩ(兆欧姆)1MΩ=103KΩ=106Ω1KΩ=1000Ω1.4：色环电阻检验判定标准；①外观应无破损；②色环标识应清晰；③管脚无氧化现象；④用电烙铁加锡上锡性应良好；⑤用LCR数字电桥R档或数字万用表Ω档测量电阻的阻值性能.2、色码电感（色码电感通常以带绿色体为主）第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页2.1：色码电感色环的识别法：色环代码值、色环代码、误差值与四色环电阻类同2.2：色环电感基本单位;H(亨)、mH(毫亨)、uH(微亨)1H=103mH=106uH1mH=1000uH2.3：色环电感检验判定标准：①外观应无破损②色环标识应清晰③管脚无氧化现象④用电烙铁加锡上锡性良好⑤用LCR数字电桥L档测电感量、R档测直流阻抗、或数字万用表(200Ω档)测阻抗值。其参数在1KHZ测试时电感量、电感值如下表：规格型号Dmax电感量电感值2.2mH05105±0.5mm≤15Ω2200mH±5%1mH05105±0.5mm≤6Ω1000mH±5%1mH04104±0.5mm≤10Ω1000mH±5%680mH04104±0.5mm≤6Ω680mH±5%3、电容：从材料分为：瓷片电容电解电容聚脂电容(涤纶电容)云母电容等。从极性分为：有极性电容（常有电解电容）、无极性电容（常有瓷片电容聚脂电容胆石电容等）。3.1电解电容：常以圆柱体为主，有正负极之分，即长脚为正极短脚为负极(或圆柱有白色条纹一脚为负极)。3.2容量、耐压识别法：通常以直观表示法(即圆柱体上uF前面数字为容量第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页值，“V”前面为耐压值)例如：10uF/25V；10uF为该电容实际容量值；25V为耐压值.3.3允许误差：常以来料误差值为标准.3.4基本单位：F(法)nf(纳法)uf(微法)PF(皮法)1F=106uF=1012PF1uf=103nf＝106Pf1nf=103Pf3.5检验判定标准：①外观检查（外观无破损、标识应清晰、管脚无氧化用电烙铁上锡时上锡性良好）。②容量值检查；可用LCR数字电桥C档或数字万用表（CX档）测量其容量值。③漏电流IC测试；可用电解电容漏电流测试仪测试，但前提应设置完测试参数（参数以检验标准为准），当被测物质放于仪器上时，在测试条件正确的情况下，仪器不发出报警音方为合格，反之为不合格。④耐压测试；可用耐压测试仪测试，设置耐压值应大于被测元件耐压的2倍，当被测物质放于仪器上时，在测试条件正确的情况下，仪器不发出报警音为合格品，反之为不合格。4.0瓷片电容常以黄色体为主，无正负极之分。单位“pf”4.1：容量识别法：常以直观表示法即元件体上的数值为该电容的容量，前面两位数值表有效值，第三位表10倍率；例“473”的容量为；4710Ⅹ3pf=47000pf=0.047uf4.2：耐压值识别法：耐压值以包装袋上标识为准。4.3：容量允许偏差识别法，常以文字符号表示附下表字母代码FJKMDZI第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页误差值±1%±5%±10%±20%±0.5%-20+80%±3%4.5检验判定标准：①外观检查（外观无破损、标识应清晰、管脚无氧化、用电烙铁上锡时上锡性良好）。②...
