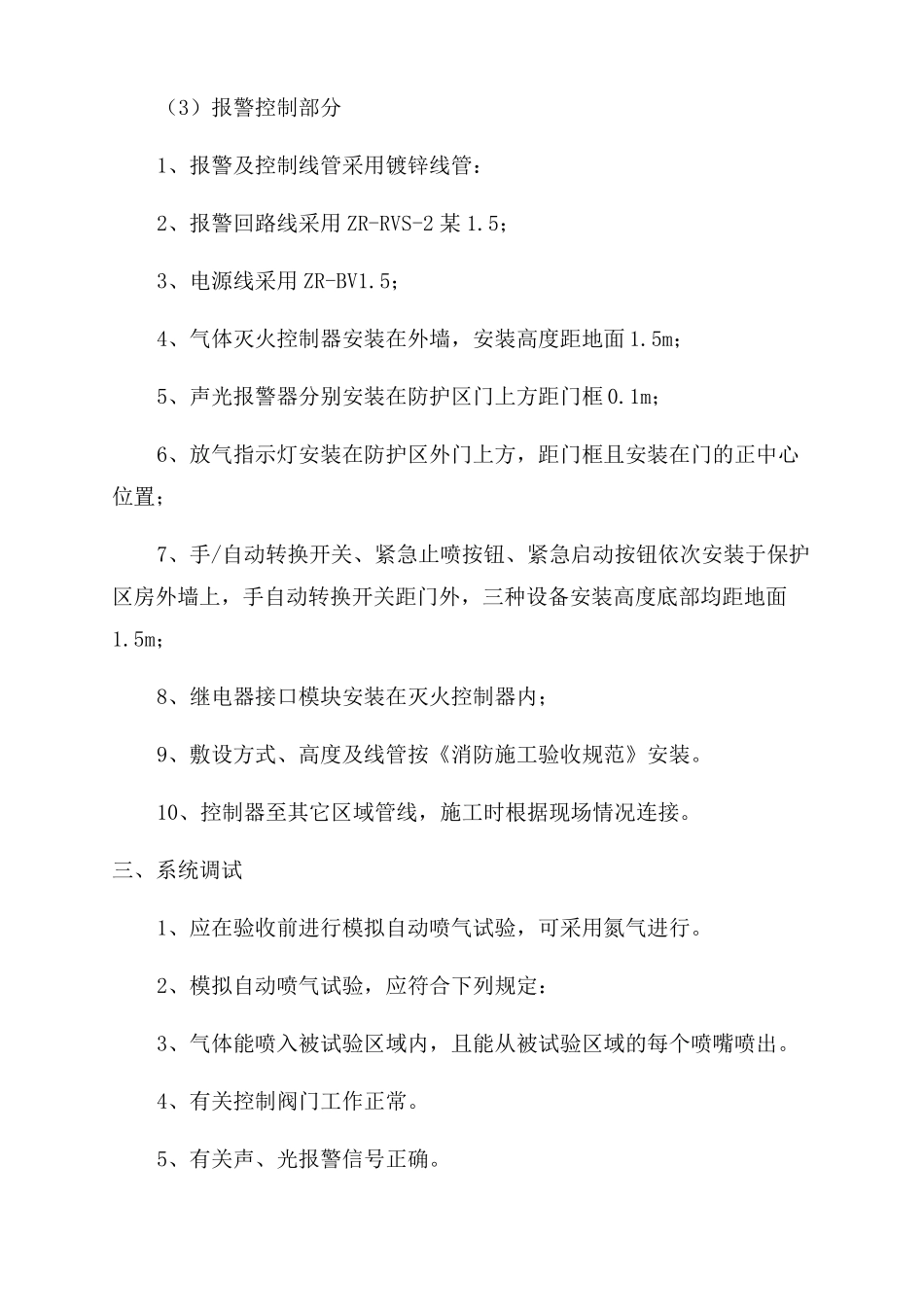

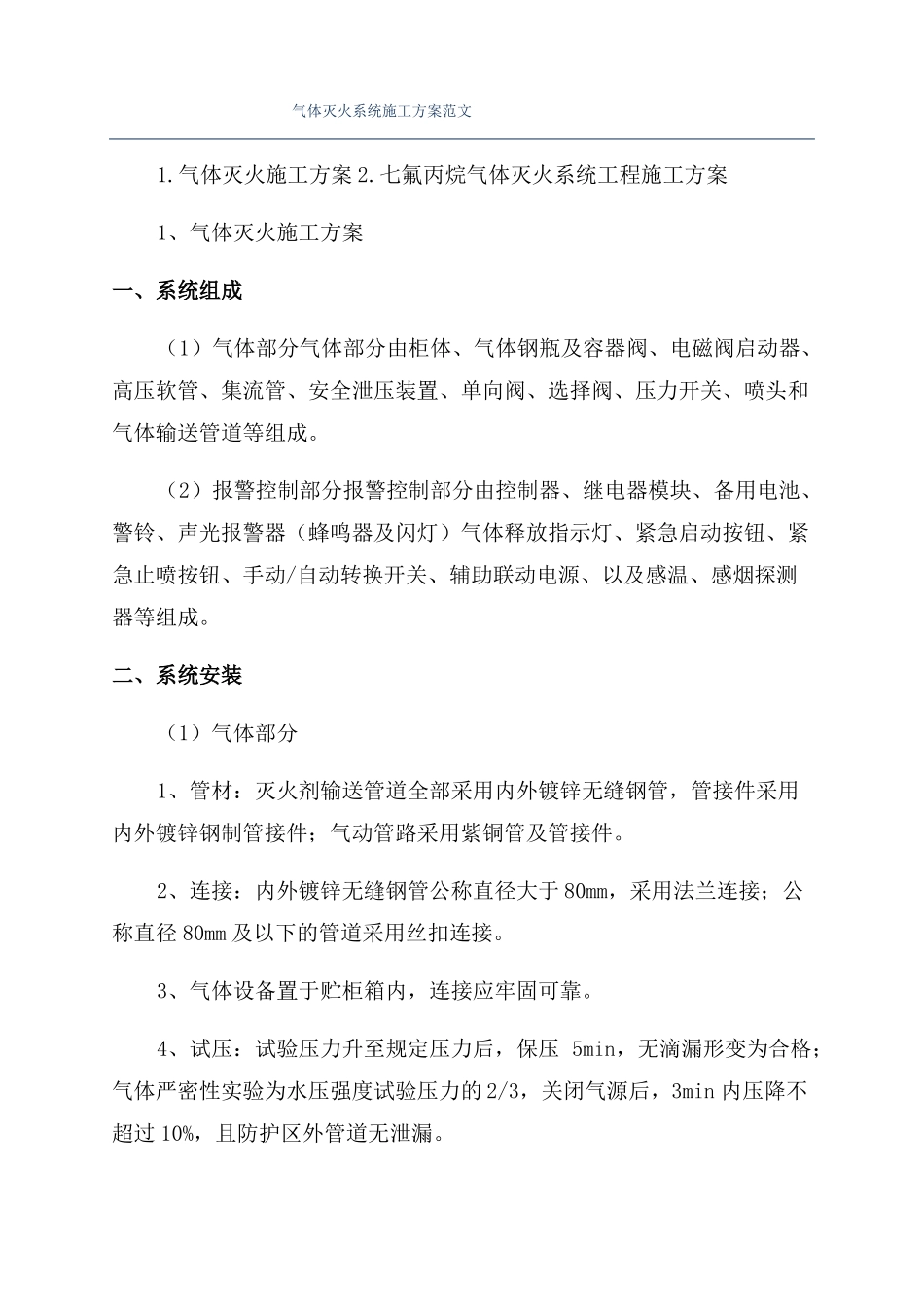

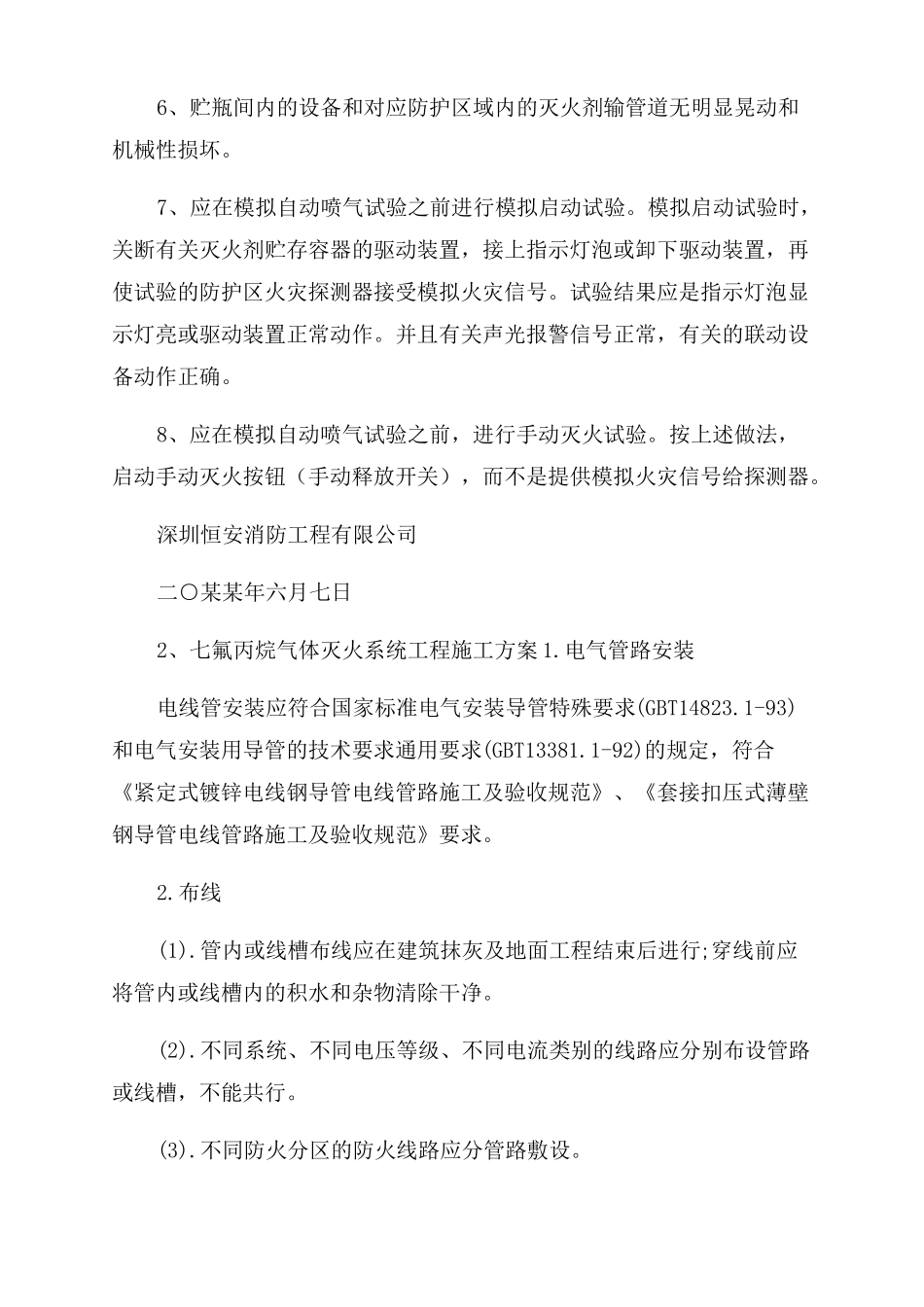

气体灭火系统施工方案范文1.气体灭火施工方案2.七氟丙烷气体灭火系统工程施工方案1、气体灭火施工方案一、系统组成（1）气体部分气体部分由柜体、气体钢瓶及容器阀、电磁阀启动器、高压软管、集流管、安全泄压装置、单向阀、选择阀、压力开关、喷头和气体输送管道等组成。（2）报警控制部分报警控制部分由控制器、继电器模块、备用电池、警铃、声光报警器（蜂鸣器及闪灯）气体释放指示灯、紧急启动按钮、紧急止喷按钮、手动/自动转换开关、辅助联动电源、以及感温、感烟探测器等组成。二、系统安装（1）气体部分1、管材：灭火剂输送管道全部采用内外镀锌无缝钢管，管接件采用内外镀锌钢制管接件；气动管路采用紫铜管及管接件。2、连接：内外镀锌无缝钢管公称直径大于80mm，采用法兰连接；公称直径80mm及以下的管道采用丝扣连接。3、气体设备置于贮柜箱内，连接应牢固可靠。4、试压：试验压力升至规定压力后，保压5min，无滴漏形变为合格；气体严密性实验为水压强度试验压力的2/3，关闭气源后，3min内压降不超过10%，且防护区外管道无泄漏。（3）报警控制部分1、报警及控制线管采用镀锌线管：2、报警回路线采用ZR-RVS-2某1.5；3、电源线采用ZR-BV1.5；4、气体灭火控制器安装在外墙，安装高度距地面1.5m；5、声光报警器分别安装在防护区门上方距门框0.1m；6、放气指示灯安装在防护区外门上方，距门框且安装在门的正中心位置；7、手/自动转换开关、紧急止喷按钮、紧急启动按钮依次安装于保护区房外墙上，手自动转换开关距门外，三种设备安装高度底部均距地面1.5m；8、继电器接口模块安装在灭火控制器内；9、敷设方式、高度及线管按《消防施工验收规范》安装。10、控制器至其它区域管线，施工时根据现场情况连接。三、系统调试1、应在验收前进行模拟自动喷气试验，可采用氮气进行。2、模拟自动喷气试验，应符合下列规定：3、气体能喷入被试验区域内，且能从被试验区域的每个喷嘴喷出。4、有关控制阀门工作正常。5、有关声、光报警信号正确。6、贮瓶间内的设备和对应防护区域内的灭火剂输管道无明显晃动和机械性损坏。7、应在模拟自动喷气试验之前进行模拟启动试验。模拟启动试验时，关断有关灭火剂贮存容器的驱动装置，接上指示灯泡或卸下驱动装置，再使试验的防护区火灾探测器接受模拟火灾信号。试验结果应是指示灯泡显示灯亮或驱动装置正常动作。并且有关声光报警信号正常，有关的联动设备动作正确。8、应在模拟自动喷气试验之前，进行手动灭火试验。按上述做法，启动手动灭火按钮（手动释放开关），而不是提供模拟火灾信号给探测器。深圳恒安消防工程有限公司二○某某年六月七日2、七氟丙烷气体灭火系统工程施工方案1.电气管路安装电线管安装应符合国家标准电气安装导管特殊要求(GBT14823.1-93)和电气安装用导管的技术要求通用要求(GBT13381.1-92)的规定，符合《紧定式镀锌电线钢导管电线管路施工及验收规范》、《套接扣压式薄壁钢导管电线管路施工及验收规范》要求。2.布线(1).管内或线槽布线应在建筑抹灰及地面工程结束后进行;穿线前应将管内或线槽内的积水和杂物清除干净。(2).不同系统、不同电压等级、不同电流类别的线路应分别布设管路或线槽，不能共行。(3).不同防火分区的防火线路应分管路敷设。(4).系统传输线路应分类选择不同颜色的绝缘导线,中途不得更换颜色,在接线端子压线时必须标记线号。(5).导线在管内或线槽内不应有接头，应在接线盒内连接;导线连接时必须可靠压接或焊接,焊接时不得使用腐蚀性的助焊剂;每回路导线对地绝缘电阻不应小于20MΩ(使用500V兆欧表测量)。3.探测器、模块及消防按钮等终端设备安装(1).终端设备安装时导线预留量应不小于15cm，安装位置及高度应满足设计和施工规范要求，并兼顾协调和美观;设备安装必须牢固;预埋盒出口宜封堵，采取防尘、防潮、防腐措施。(2).点型探测器安装应符合下列规定:①探测器距墙壁、梁边的水平距离不应小于0.5m,②探测器周围0.5m内不应有遮挡物;③探测器至空调送风口边的水平距离不应小于1.5m，至多孔送风顶棚孔口的水平距离不应小于0.5m;④在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距...
