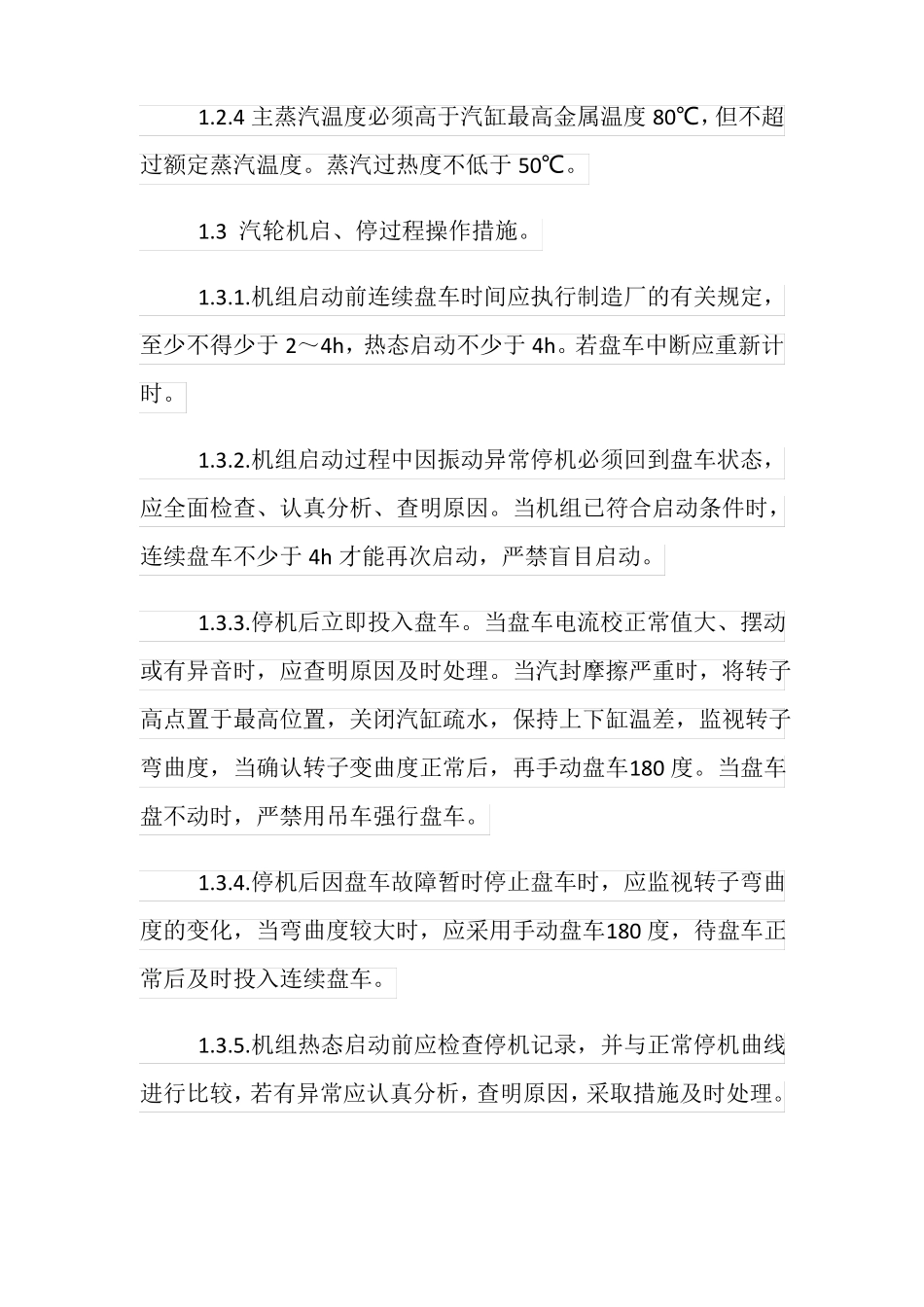

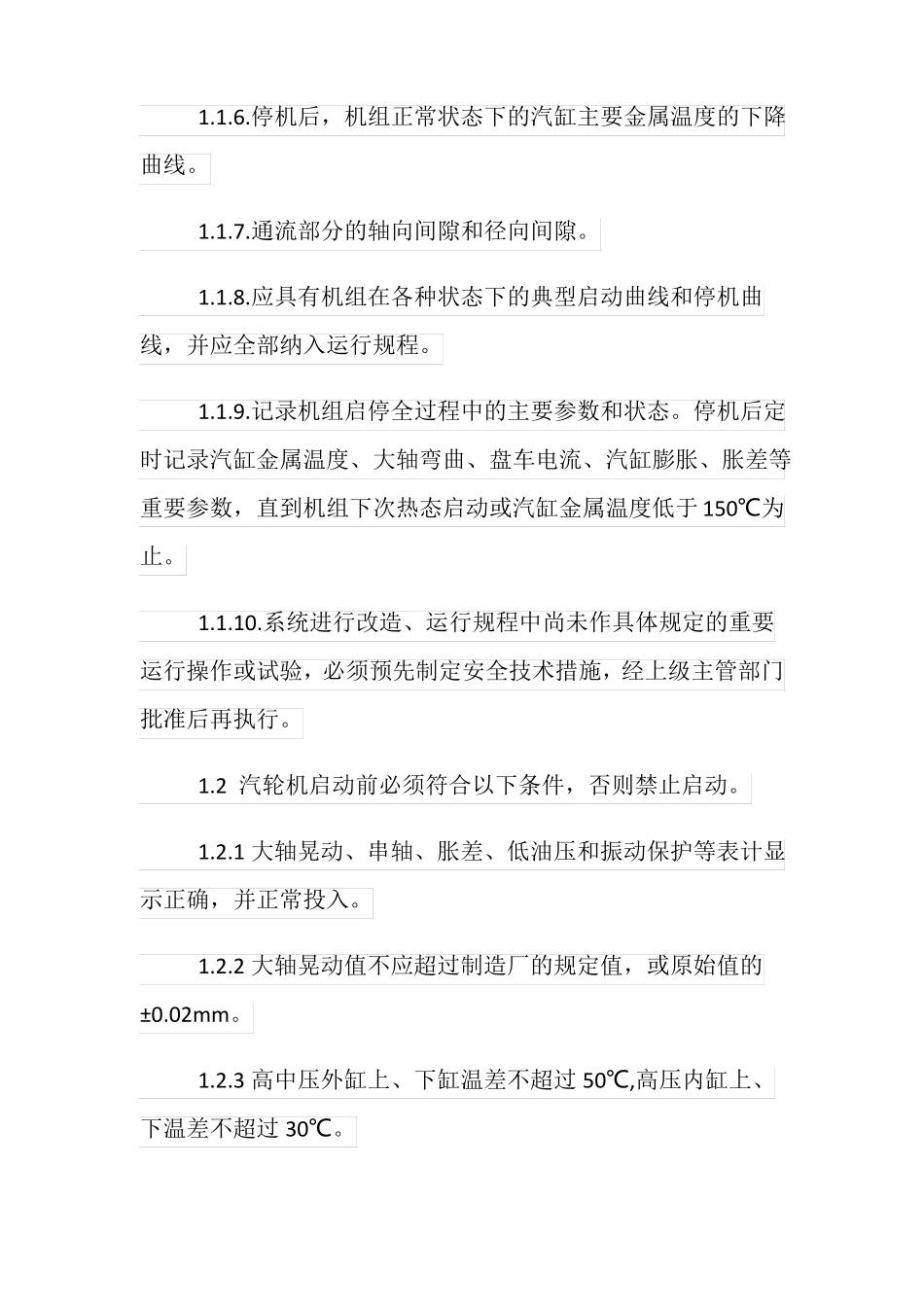

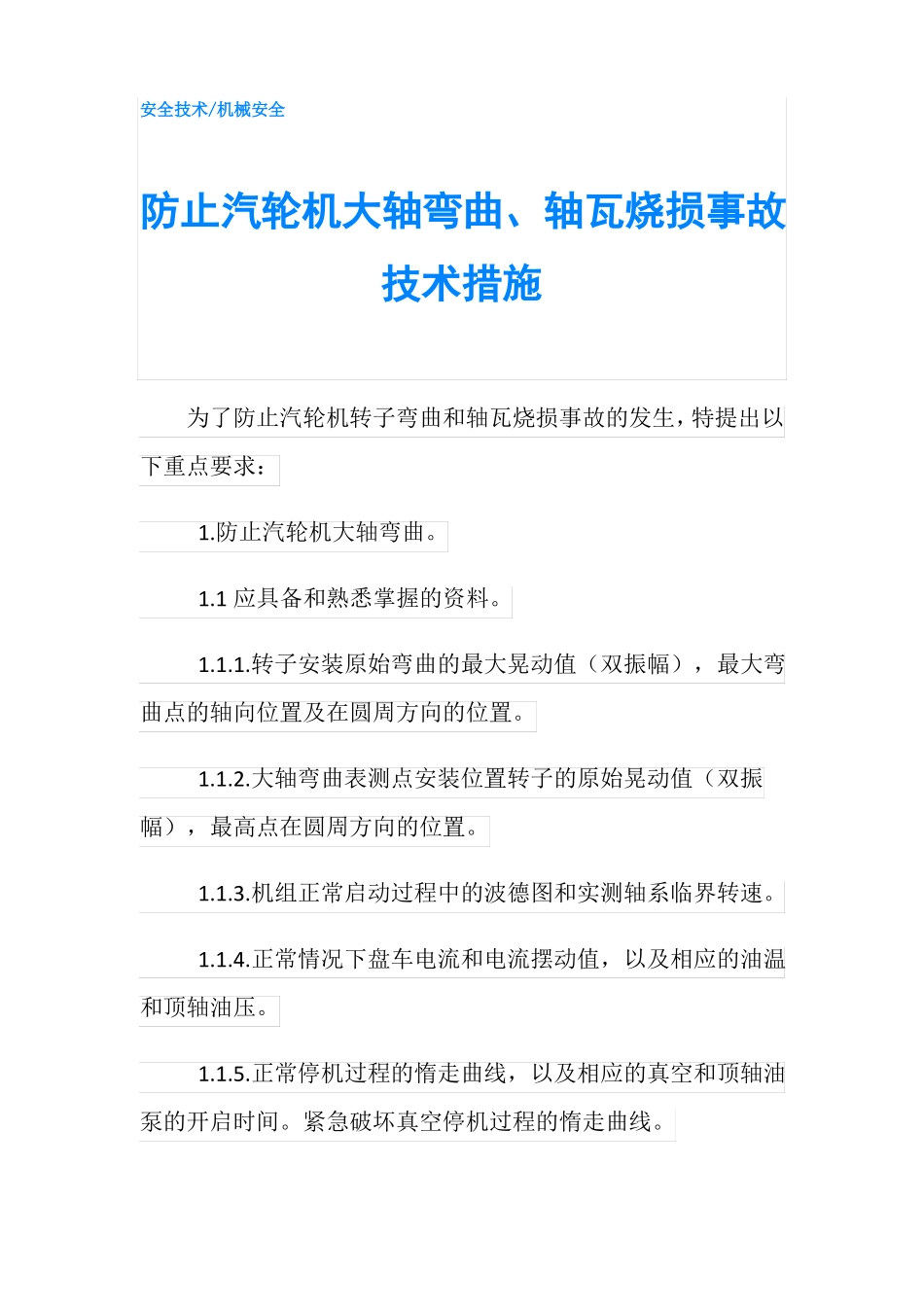

安全技术/机械安全防止汽轮机大轴弯曲、轴瓦烧损事故技术措施为了防止汽轮机转子弯曲和轴瓦烧损事故的发生，特提出以下重点要求：1.防止汽轮机大轴弯曲。1.1应具备和熟悉掌握的资料。1.1.1.转子安装原始弯曲的最大晃动值（双振幅），最大弯曲点的轴向位置及在圆周方向的位置。1.1.2.大轴弯曲表测点安装位置转子的原始晃动值（双振幅），最高点在圆周方向的位置。1.1.3.机组正常启动过程中的波德图和实测轴系临界转速。1.1.4.正常情况下盘车电流和电流摆动值，以及相应的油温和顶轴油压。1.1.5.正常停机过程的惰走曲线，以及相应的真空和顶轴油泵的开启时间。紧急破坏真空停机过程的惰走曲线。1.1.6.停机后，机组正常状态下的汽缸主要金属温度的下降曲线。1.1.7.通流部分的轴向间隙和径向间隙。1.1.8.应具有机组在各种状态下的典型启动曲线和停机曲线，并应全部纳入运行规程。1.1.9.记录机组启停全过程中的主要参数和状态。停机后定时记录汽缸金属温度、大轴弯曲、盘车电流、汽缸膨胀、胀差等重要参数，直到机组下次热态启动或汽缸金属温度低于150℃为止。1.1.10.系统进行改造、运行规程中尚未作具体规定的重要运行操作或试验，必须预先制定安全技术措施，经上级主管部门批准后再执行。1.2汽轮机启动前必须符合以下条件，否则禁止启动。1.2.1大轴晃动、串轴、胀差、低油压和振动保护等表计显示正确，并正常投入。1.2.2大轴晃动值不应超过制造厂的规定值，或原始值的±0.02mm。1.2.3高中压外缸上、下缸温差不超过50℃,高压内缸上、下温差不超过30℃。1.2.4主蒸汽温度必须高于汽缸最高金属温度80℃，但不超过额定蒸汽温度。蒸汽过热度不低于50℃。1.3汽轮机启、停过程操作措施。1.3.1.机组启动前连续盘车时间应执行制造厂的有关规定，至少不得少于2～4h，热态启动不少于4h。若盘车中断应重新计时。1.3.2.机组启动过程中因振动异常停机必须回到盘车状态，应全面检查、认真分析、查明原因。当机组已符合启动条件时，连续盘车不少于4h才能再次启动，严禁盲目启动。1.3.3.停机后立即投入盘车。当盘车电流校正常值大、摆动或有异音时，应查明原因及时处理。当汽封摩擦严重时，将转子高点置于最高位置，关闭汽缸疏水，保持上下缸温差，监视转子弯曲度，当确认转子变曲度正常后，再手动盘车180度。当盘车盘不动时，严禁用吊车强行盘车。1.3.4.停机后因盘车故障暂时停止盘车时，应监视转子弯曲度的变化，当弯曲度较大时，应采用手动盘车180度，待盘车正常后及时投入连续盘车。1.3.5.机组热态启动前应检查停机记录，并与正常停机曲线进行比较，若有异常应认真分析，查明原因，采取措施及时处理。1.3.6.机组热态启动投轴封供汽时，轴封系统应充分疏水暖管，应根据缸温选择供汽汽源，以使供汽温度与金属温度相匹配，先向轴封供汽，后抽真空。轴封供汽前应确认盘车装置运行正常。停机后，凝汽器真空到零，方可停止轴封供汽。1.3.7.疏水系统投入时，严格控制疏水系统各容器水位，注意保持凝汽器水位低于疏水联箱标高。供汽管道应充分暖管、疏水，防止水或冷汽进入汽轮机。1.3.8.停机后应认真监视凝汽器、高压加热器水位和除氧器水位，防止汽轮机进水。1.3.9.启动或低负荷运行时，不得投入再热蒸汽减温器喷水。在锅炉熄火或机组甩负荷时，应及时切断减温水。1.3.10.汽轮机在热状态下，严禁锅炉进行水压试验。1.3.11.机组停机后应确认高旁减温水阀门关严，高排逆止阀后疏水阀开启。1.4发生下列情况之一，应立即打闸停机。1.4.1.机组启动过程中，在中速暖机之前，轴承振动超过0.03mm。1.4.2.机组启动过程中，通过临界转速时，轴承振动超过0.10mm或相对轴振动值超过0.26mm，应立即打闸停机，严禁强行通过临界转速或降速暖机。1.4.3.机组运行中要求轴承振动不超过0.03mm或相对轴振动不超过0.080mm，超过时应设法消除，当相对轴振动大于0.260mm应立即打闸停机；当轴承振动变化±0.015mm或相对轴振动变化±0.05mm，应查明原因设法消除，当轴承振动突然增加0.05mm，应立即打闸停机。1.4.4.高压外缸上、下缸温差超过50℃。1.4.5.机组正常运行时，主、再热蒸汽温度在10min内突然下降50℃。1.5.应采用良好的保...
