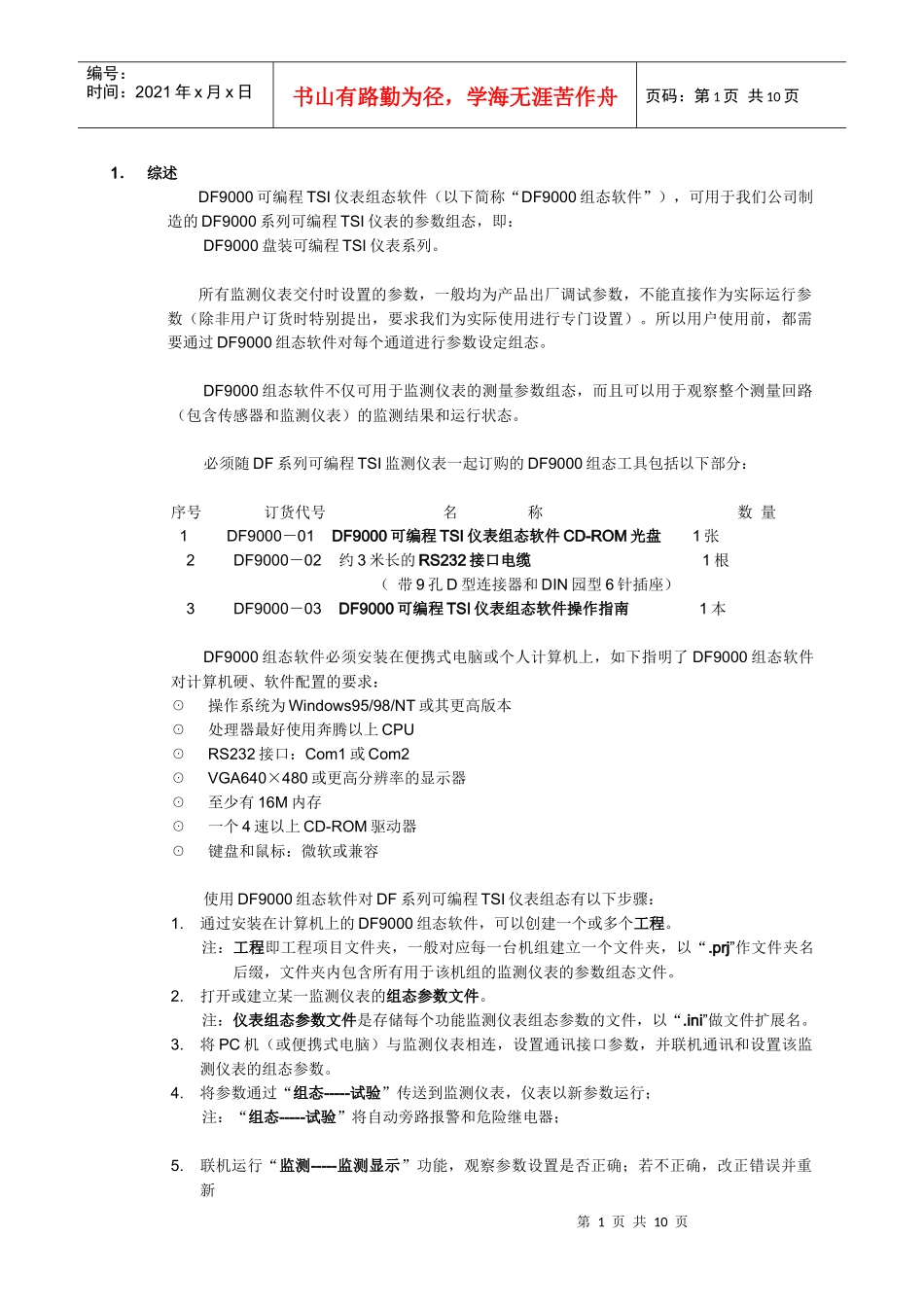

DF9000可编程TSI仪表组态软件安装及启动第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页1．综述DF9000可编程TSI仪表组态软件（以下简称“DF9000组态软件”），可用于我们公司制造的DF9000系列可编程TSI仪表的参数组态，即：DF9000盘装可编程TSI仪表系列。所有监测仪表交付时设置的参数，一般均为产品出厂调试参数，不能直接作为实际运行参数（除非用户订货时特别提出，要求我们为实际使用进行专门设置）。所以用户使用前，都需要通过DF9000组态软件对每个通道进行参数设定组态。DF9000组态软件不仅可用于监测仪表的测量参数组态，而且可以用于观察整个测量回路（包含传感器和监测仪表）的监测结果和运行状态。必须随DF系列可编程TSI监测仪表一起订购的DF9000组态工具包括以下部分：序号订货代号名称数量1DF9000－01DF9000可编程TSI仪表组态软件CD-ROM光盘1张2DF9000－02约3米长的RS232接口电缆1根（带9孔D型连接器和DIN园型6针插座）3DF9000－03DF9000可编程TSI仪表组态软件操作指南1本DF9000组态软件必须安装在便携式电脑或个人计算机上，如下指明了DF9000组态软件对计算机硬、软件配置的要求：☉操作系统为Windows95/98/NT或其更高版本☉处理器最好使用奔腾以上CPU☉RS232接口：Com1或Com2☉VGA640×480或更高分辨率的显示器☉至少有16M内存☉一个4速以上CD-ROM驱动器☉键盘和鼠标：微软或兼容使用DF9000组态软件对DF系列可编程TSI仪表组态有以下步骤：1.通过安装在计算机上的DF9000组态软件，可以创建一个或多个工程。注：工程即工程项目文件夹，一般对应每一台机组建立一个文件夹，以“.prj”作文件夹名后缀，文件夹内包含所有用于该机组的监测仪表的参数组态文件。2.打开或建立某一监测仪表的组态参数文件。注：仪表组态参数文件是存储每个功能监测仪表组态参数的文件，以“.ini”做文件扩展名。3.将PC机（或便携式电脑）与监测仪表相连，设置通讯接口参数，并联机通讯和设置该监测仪表的组态参数。4.将参数通过“组态-----试验”传送到监测仪表，仪表以新参数运行；注：“组态-----试验”将自动旁路报警和危险继电器；5.联机运行“监测-----监测显示”功能，观察参数设置是否正确；若不正确，改正错误并重新第2页共10页第1页共10页正在复制文件，请等待。正在处理VB6STKIT.DLL（1OF8）。安装图1-1DF9000安装——文件复制窗口退出安装(X)确定编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页传送，反复执行上述步骤，直至参数设置正确为止。6.参数设置正确后，通过“组态-----应用”把相应的监测仪表参数组态文件下载并固化到监测仪表的E2PROM存储器中，监测仪表按照新设置的参数工作。注：参数下载完成后，必须再次执行“组态-----试验”，并等待60秒后将继电器投入联锁运行。不执行此步骤，所有继电器都被软件自动切除，不能投入运行。7.重复上述2～6步，设置其它监测仪表。2．软件安装DF9000组态软件的安装分为两种：1、首次安装用户将本软件安装到一台未安装任何版本的DF9000组态软件的计算机，用户可将软件安装到硬盘任一目录下；2、更新安装用户将本软件安装到一台已安装某一版本的DF9000组态软件的计算机，须将软件目标安装目录设为原有软件所在的目录，计算机将自动覆盖和刷新原有软件，原有的工程项目文件夹（*.prj）和仪表参数组态文件（*.ini）会被保留并能继续使用。注：但原目录下的“电涡流传感器型号列表文件----dwlcgaqxhsetup.ini”会被覆盖，您必须将此文件先备份，待软件更新安装完成后，再将文件复制回来。两种安装仅在于安装目标目录的不同，具体见下面安装过程说明：1）将DF9000可编程TSI仪表组态软件光盘插入CD-ROM驱动器。2）通过Windows资源管理器或浏览器查找光盘目路：DF9000SETUPXXXXXX下的SETUP.EXE文件，双击它，开始执行安装程序。3）自动复制安装文件开始安装后，出现如下复制文件窗口：文件复制完成后，出现如图1-2所示安装窗口。若有应用程序未关闭，单击按扭即退出程序安装；待关闭其它应用程序后，可重复以上步骤重新进行安装；若无其它应用程序打开，单击...
