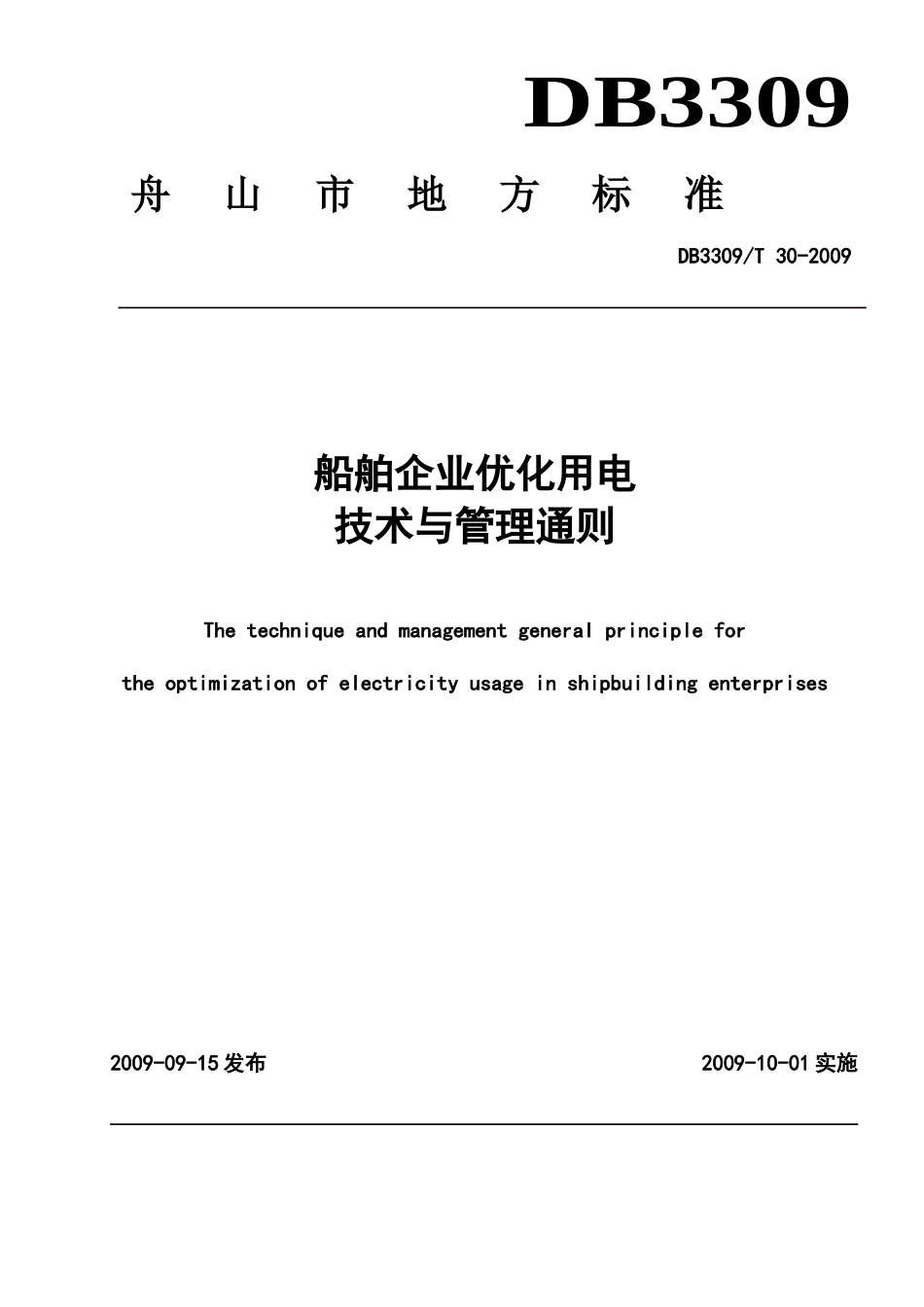

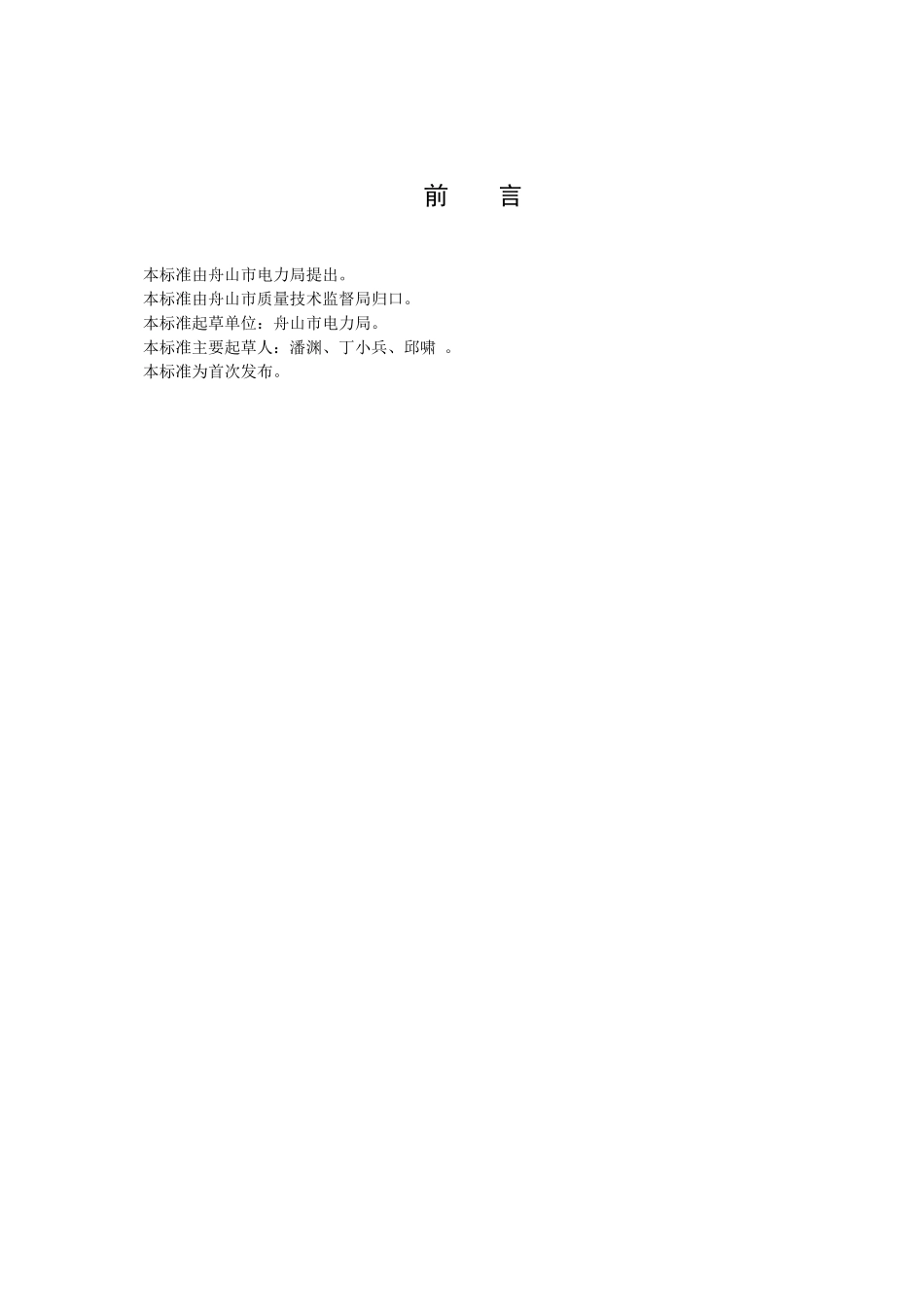

.舟山市地方标准DB3309DB3309/T30-2009船舶企业优化用电技术与管理通则Thetechniqueandmanagementgeneralprinciplefortheoptimizationofelectricityusageinshipbuildingenterprises2009-09-15发布2009-10-01实施舟山市质量技术监督局发布前言本标准由舟山市电力局提出。本标准由舟山市质量技术监督局归口。本标准起草单位：舟山市电力局。本标准主要起草人：潘渊、丁小兵、邱啸。本标准为首次发布。第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页船舶企业优化用电技术与管理通则1范围本标准规定了船舶企业优化用电的基本要求和管理原则。本标准适用于船舶修造工业企业，其他行业用电单位亦可参照执行。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3485-1998评价企业合理用电技术导则GB/T5623-2008产品电耗定额制定和管理导则GB/T8222-2008用电设备电能平衡通则GB12326-2008电能质量电压波动和闪变GB/T13462-2008电力变压器经济运行GB/T13466-2006交流电气传动风机（泵类、空气压缩机）系统经济运行通则GB/T14549-1993电能质量公用电网谐波GB/T15543-2008电能质量三相电压不平衡GB/T15587-2008工业企业管理导则GB/T16667-1996电焊设备节能监测方法GB17167-2006用能单位能源计量器具配备和管理通则GB20052-2006三相配电变压器能效限定值及节能评价值GB/T50033-2001建筑采光设计标准GB50034-2004建筑照明设计标准GB50052-1995供配电系统设计规范DL/T596-1996电气设备预防性试验规程国家电网公司电业安全工作规程-20053定义下列术语和定义适用于本标准。3.1优化用电theoptimizationofelectricityusage在保证电网运营安全和供电电能质量的条件下，用电单位安全、节约地使用电能。3.2公共连接点pointofcommoncoupling电力系统中一个以上用户的连接处。3.3电压波动voltagefluctuation电压方均根值（有效值）一系列的变动或连续的改变。3.4闪变flicker第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页灯光照度不稳定造成的视感。3.5谐波分量harmoniccomponent对周期性交流量进行付立叶级数分解，得到频率为基波频率大于1整数倍的分量。3.6谐波含有率harmonicratio周期性交流量中含有的第h次谐波的方均根值与基波分量的方均根之比(用分百数表示)。3.7总谐波畸变率totalharmonicdistortion从周期性交流量中减去基波分量后所得的量的方均根值与其基波分量的方均根值之比(用分百数表示)。3.8电压不平衡voltageunbalance三相电压在幅值上不同或相位差不是120°，或兼而有之。3.9不平衡度unbalancefactor指三相电力系统中三相不平衡的程度。用电压、电流负序基波分量或零序基波分量与正序基波分量的方均根值百分比表示。3.10负序分量negative-sequencecomponent将不平衡的三相系统的电量按对称分量法分解后其负序对称系统中的分量。3.11两票三制twoticketesandthreerules两票是指：工作票、操作票。三制是指：交接班制、巡回检查制、设备定期试验及轮换制。4基本要求4.1变配电4.1.1企业应根据用电性质、用电容量，选择合理供电电压和供电方式。4.1.2企业变配电所的位置应接近负荷中心，减少变压级数，缩短供电半径，按经济电流密度选择导线截面。三相配电变压器能效的选择应符合GB20052-2006的规定。各级变压器的进、出端均应按GB17167-2006规定，加装电压表、电流表、有功电能表。4.1.3企业根据受电端至用电设备的变压级数，其总线损率分别应符合表1的规定。表1变压级数总线损率一级≤3.5%二级≤5.5%三级≤7.0%4.1.4企业受电端电压在额定电压允许偏差范围内，企业用电设备的供电电压偏移值不应超过额定电压±5%。4.1.5调整企业用电设备的工作状态，合理分配与平衡负荷，使企业用电均衡化，提高企业用电负荷第3页共10页第2页共10页编号：时间：2021年x月x日...
