数字信号课程设计.docVIP免费

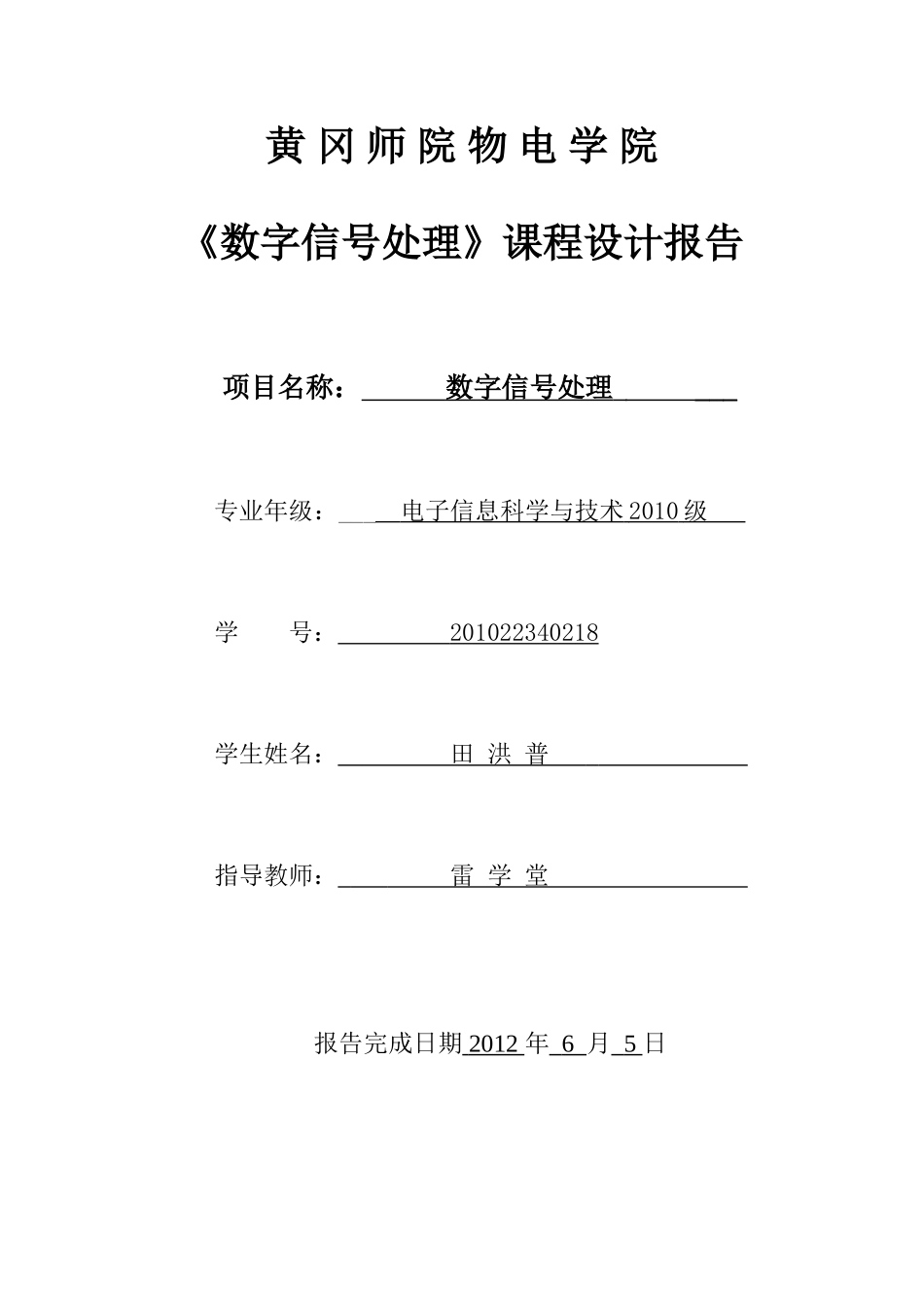

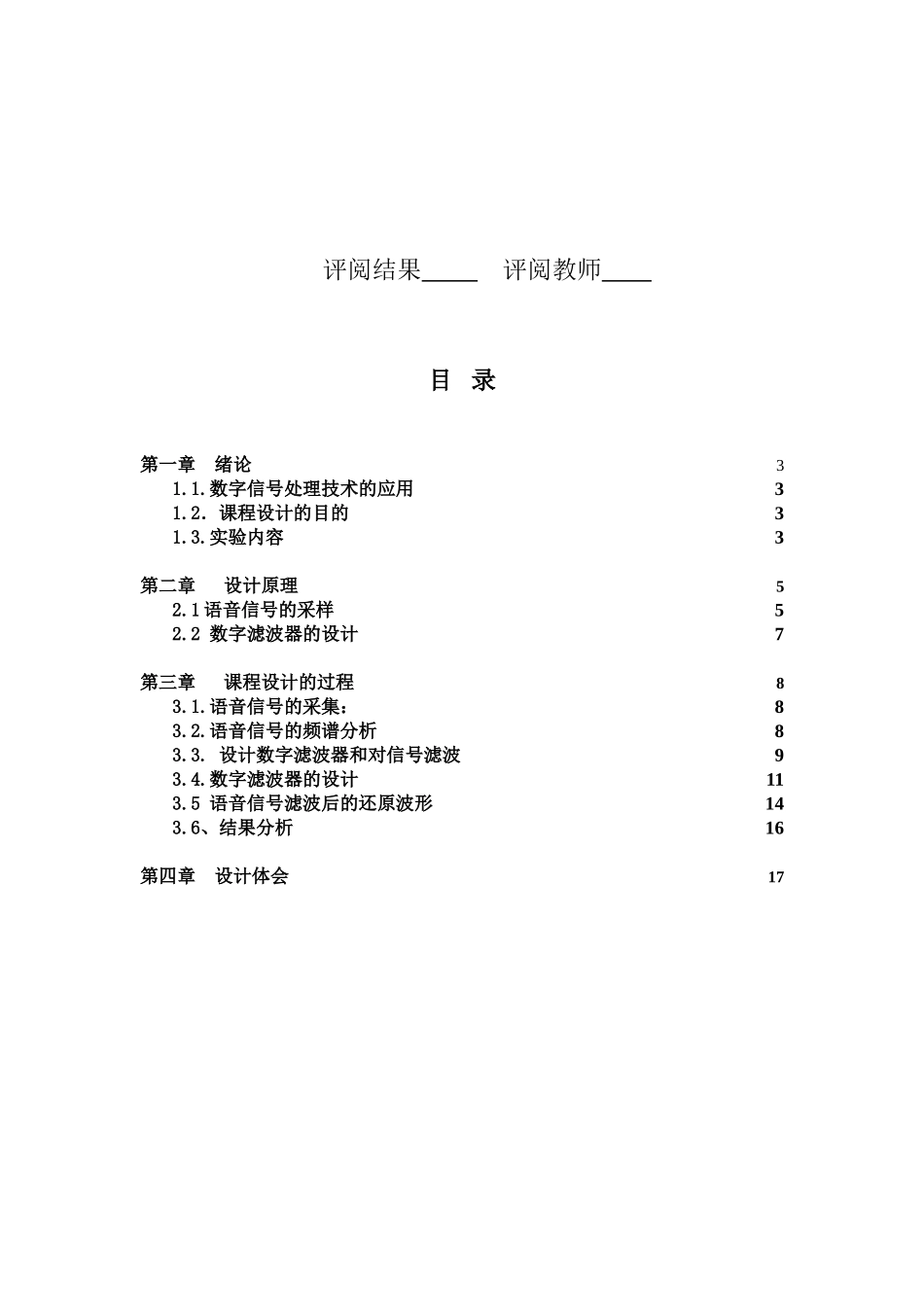

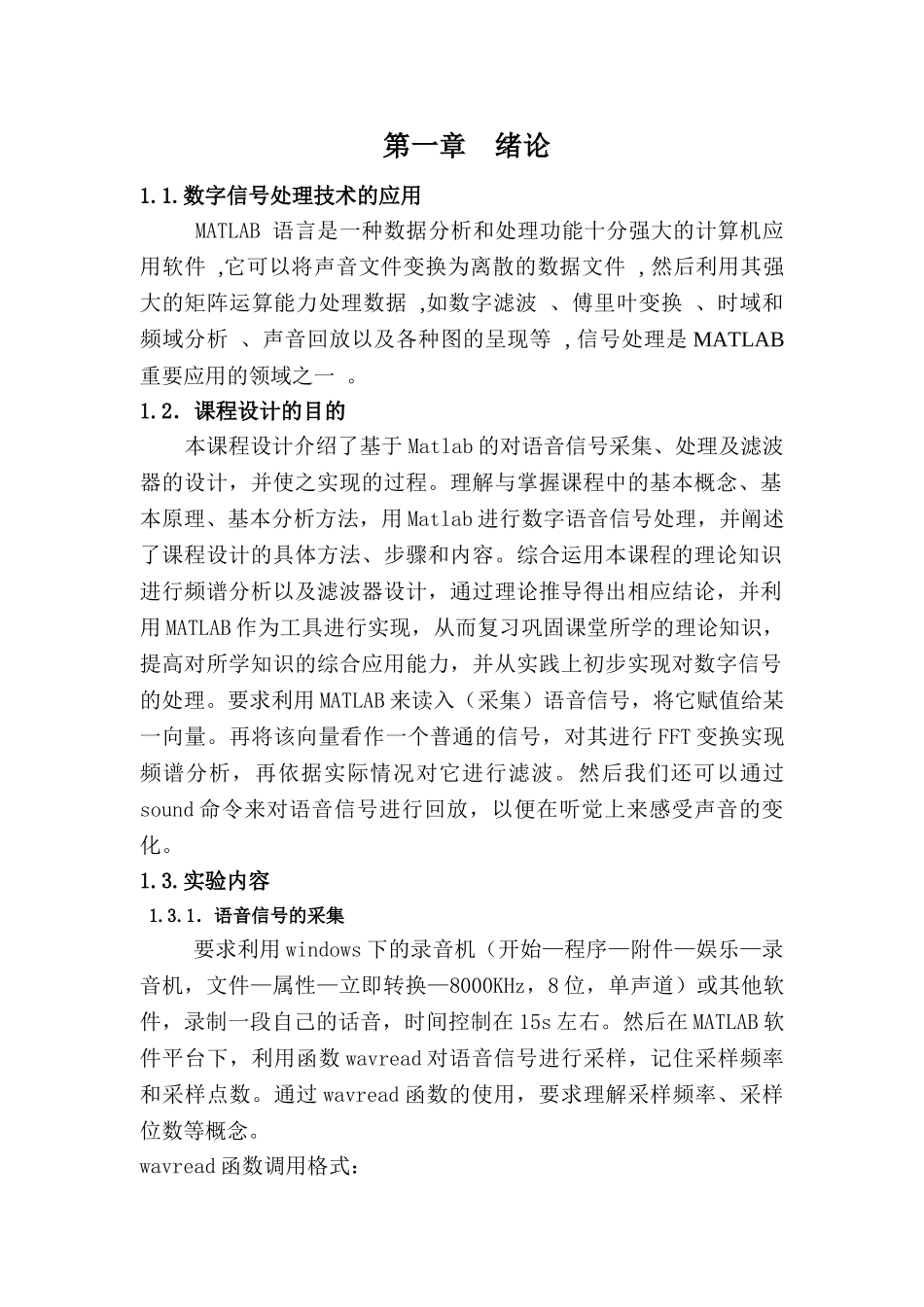

黄冈师院物电学院《数字信号处理》课程设计报告项目名称：数字信号处理___专业年级：___电子信息科学与技术2010级学号：201022340218学生姓名：田洪普指导教师：雷学堂报告完成日期2012年6月5日评阅结果评阅教师目录第一章绪论31.1.数字信号处理技术的应用31.2．课程设计的目的31.3.实验内容3第二章设计原理52.1语音信号的采样52.2数字滤波器的设计7第三章课程设计的过程83.1.语音信号的采集：83.2.语音信号的频谱分析83.3.设计数字滤波器和对信号滤波93.4.数字滤波器的设计113.5语音信号滤波后的还原波形143.6、结果分析16第四章设计体会17第一章绪论1.1.数字信号处理技术的应用MATLAB语言是一种数据分析和处理功能十分强大的计算机应用软件,它可以将声音文件变换为离散的数据文件,然后利用其强大的矩阵运算能力处理数据,如数字滤波、傅里叶变换、时域和频域分析、声音回放以及各种图的呈现等,信号处理是MATLAB重要应用的领域之一。1.2．课程设计的目的本课程设计介绍了基于Matlab的对语音信号采集、处理及滤波器的设计，并使之实现的过程。理解与掌握课程中的基本概念、基本原理、基本分析方法，用Matlab进行数字语音信号处理，并阐述了课程设计的具体方法、步骤和内容。综合运用本课程的理论知识进行频谱分析以及滤波器设计，通过理论推导得出相应结论，并利用MATLAB作为工具进行实现，从而复习巩固课堂所学的理论知识，提高对所学知识的综合应用能力，并从实践上初步实现对数字信号的处理。要求利用MATLAB来读入（采集）语音信号，将它赋值给某一向量。再将该向量看作一个普通的信号，对其进行FFT变换实现频谱分析，再依据实际情况对它进行滤波。然后我们还可以通过sound命令来对语音信号进行回放，以便在听觉上来感受声音的变化。1.3.实验内容1.3.1．语音信号的采集要求利用windows下的录音机（开始—程序—附件—娱乐—录音机，文件—属性—立即转换—8000KHz，8位，单声道）或其他软件，录制一段自己的话音，时间控制在15s左右。然后在MATLAB软件平台下，利用函数wavread对语音信号进行采样，记住采样频率和采样点数。通过wavread函数的使用，要求理解采样频率、采样位数等概念。wavread函数调用格式：y=wavread(file)，读取file所规定的wav文件，返回采样值放在向量y中。[y,fs,nbits]=wavread(file)，采样值放在向量y中，fs表示采样频率（Hz），nbits表示采样位数。y=wavread(file,N)，读取前N点的采样值放在向量y中。y=wavread(file,[N1,N2])，读取从N1点到N2点的采样值放在向量y中。1.3.2．语音信号的频谱分析要求首先画出语音信号的时域波形；然后对语音信号进行频谱分析，在MATLAB中，可以利用函数fft对信号进行快速付立叶变换，得到信号的频谱特性；从而加深对频谱特性的理解。1.3.3．设计数字滤波器和画出频率响应根据语音信号的特点给出有关滤波器的性能指标：1）低通滤波器性能指标，fp=1000Hz，fc=1200Hz，As=100dB，Ap=1dB；2）高通滤波器性能指标，fc=2800Hz，fp=3000HzAs=100dB，Ap=1dB；3）带通滤波器性能指标，fp1=1200Hz，fp2=3000Hz，fc1=1000Hz，fc2=3200Hz，As=100dB，Ap=1dB。首先用窗函数法设计上面要求的三种滤波器，在MATLAB中，可以利用函数fir1设计FIR滤波器，然后在用双线性变换法设计上面要求的三种滤波器；之后再利用函数butter和cheby1设计上面要求的三种IIR滤波器。最后，利用MATLAB中的函数freqz画出各滤波器的频率响应。1.3.4．用滤波器对信号进行滤波比较FIR和IIR两种滤波器的性能，然后用性能好的各滤波器分别对采集的信号进行滤波，在MATLAB中，FIR滤波器利用函数fftfilt对信号进行滤波，IIR滤波器利用函数filter对信号进行滤波。1.3.5．比较滤波前后语音信号的波形及频谱要求在一个窗口同时画出滤波前后的波形及频谱。1.3.6．回放语音信号在MATLAB中，函数sound可以对声音进行回放。其调用格式：sound(x,fs,bits)；可以感觉滤波前后的声音有变化。第二章设计原理2.1语音信号的采样采样器的作用是把连续信号变成脉冲或数字序列。图中示出了一个连续信号f（t）经采样器采样后变成离散信号的过程图2连续信号f（t）经采样器采样后变成离散...
