《建筑电气工程施工质量验收规范》检查用表VIP免费

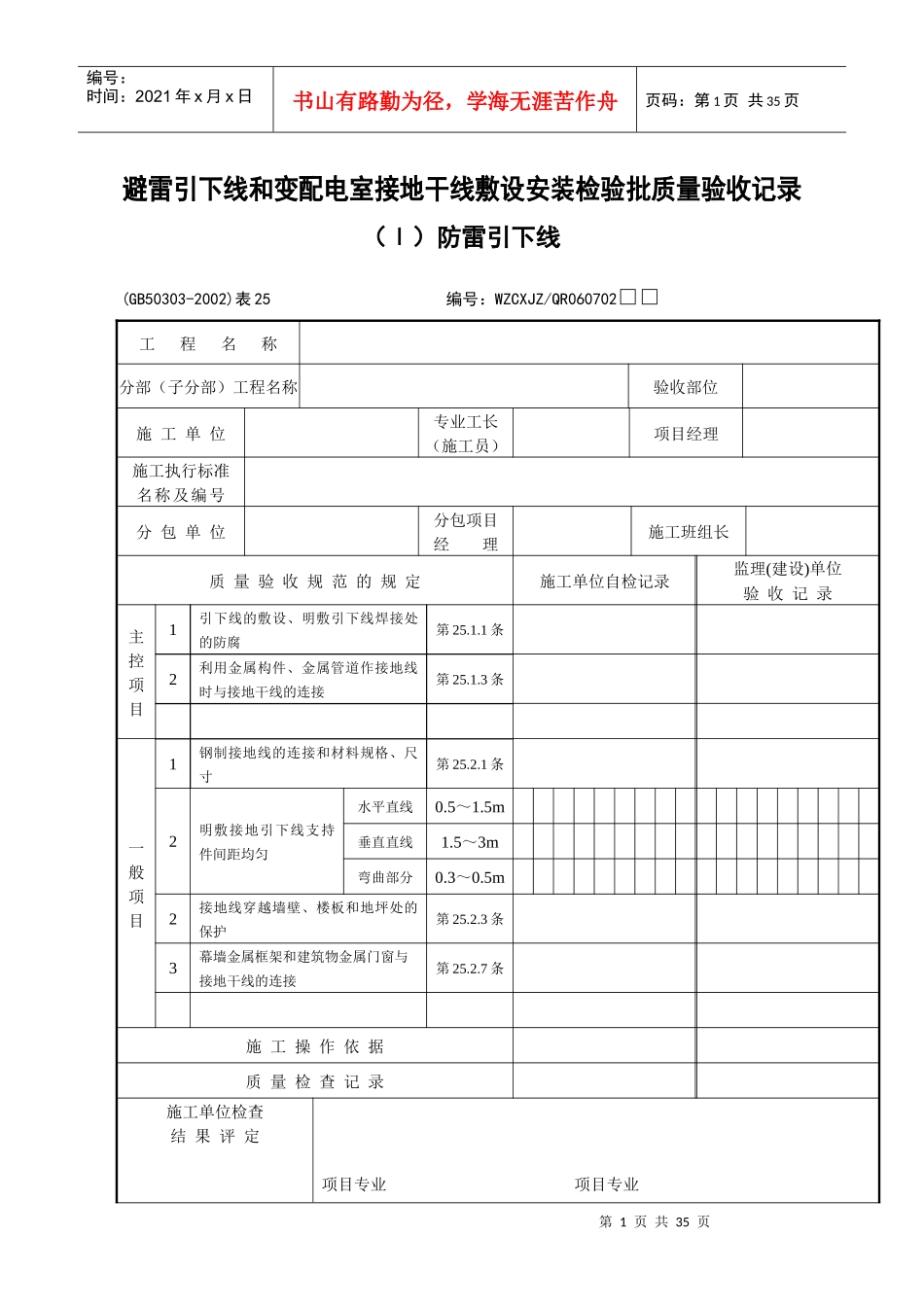

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页避雷引下线和变配电室接地干线敷设安装检验批质量验收记录（Ⅰ）防雷引下线(GB50303-2002)表25编号：WZCXJZ/QR060702□□工程名称分部（子分部）工程名称验收部位施工单位专业工长（施工员）项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长质量验收规范的规定施工单位自检记录监理(建设)单位验收记录主控项目1引下线的敷设、明敷引下线焊接处的防腐第25.1.1条2利用金属构件、金属管道作接地线时与接地干线的连接第25.1.3条一般项目1钢制接地线的连接和材料规格、尺寸第25.2.1条2明敷接地引下线支持件间距均匀水平直线0.5～1.5m垂直直线1.5～3m弯曲部分0.3～0.5m2接地线穿越墙壁、楼板和地坪处的保护第25.2.3条3幕墙金属框架和建筑物金属门窗与接地干线的连接第25.2.7条施工操作依据质量检查记录施工单位检查结果评定项目专业项目专业第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页质量检查员：技术负责人：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日避雷引下线和变配电室接地干线敷设安装检验批质量验收记录（Ⅱ）变配电室接地干线(GB50303－2002)表25编号：WZCXJZ/QR060207□□工程名称分部（子分部）工程名称验收部位施工单位专业工长（施工员）项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长质量验收规范的规定施工单位自检记录监理(建设)单位验收记录主控项目1变配电室内接干与接地装置引出线的连接第25.1.2条2一般项目1钢制接地线的连接和材料规格、尺寸第25.2.1条2明敷接地引下线支持件设置均匀水平直线0.5～1.5m垂直直线1.5～3m弯曲部分0.3～0.5m3接地线穿越墙壁、楼板和地坪处的保护第25.2.3条4变配电室内明敷接地干线敷设沿墙水平敷设距地高度250～300mm与建筑物墙壁的间隙10～15mm5电缆穿过零序电流互感器时，电缆头的接地线检查25.2.5条第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页6配电间的栅栏门、金属门绞链的接地连接及避雷器接地25.2.6条施工操作依据质量检查记录施工单位检查结果评定项目专业项目专业质量检查员：技术负责人：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日变压器、箱式变电所安装检验批质量验收记录(GB50303-2002)表5编号：WZCXJZ/QR060102/060201□工程名称分部(子分部)工程名称验收部位施工单位专业工长（施工员）项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长质量验收规范的规定施工单位自检记录监理(建设)单位验收记录主控项目1变压器安装及外观检查（5.1.1条）2变压器中性点、箱式变电所N和PE母线的接地连接及支架或框架接地（5.1.2条）3变压器的交接试验（5.1.3条）4箱式变电所及落地配电箱的固定、箱体的接地或接零（5.1.4条）第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页5箱式变电所的交接试验（5.1.5条）一般项目1有载调压开关检查（5.2.1条）2绝缘件和测温仪表检查（5.2.2条）3装有滚轮的变压器固定（5.2.3条）4变压器的器身检查（5.2.4条）5箱式变电所内外涂层和通风口检查(5.2.5条)6箱式变电所柜内接线和线路标记(5.2.6条)7装有气体继电器的变压器的坡度(5.2.7条)施工操作依据质量检查记录施工单位检查结果评定项目专业项目专业质量检查员：技术负责人：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日不间断电源安装检验批质量验收记录(GB50303－2002)表9编号：WZCXJZ/QR060603□□□工程名称分部(子分部)工程名称验收部位施工单位专业工长（施工员）项目经理施工执行标准名称及编号第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页分包单位分包项目经理施工班组长质量验收规范的规定施工单位自检记录监理(建设)单位验收记录主控项目1核对规格、型号和...
