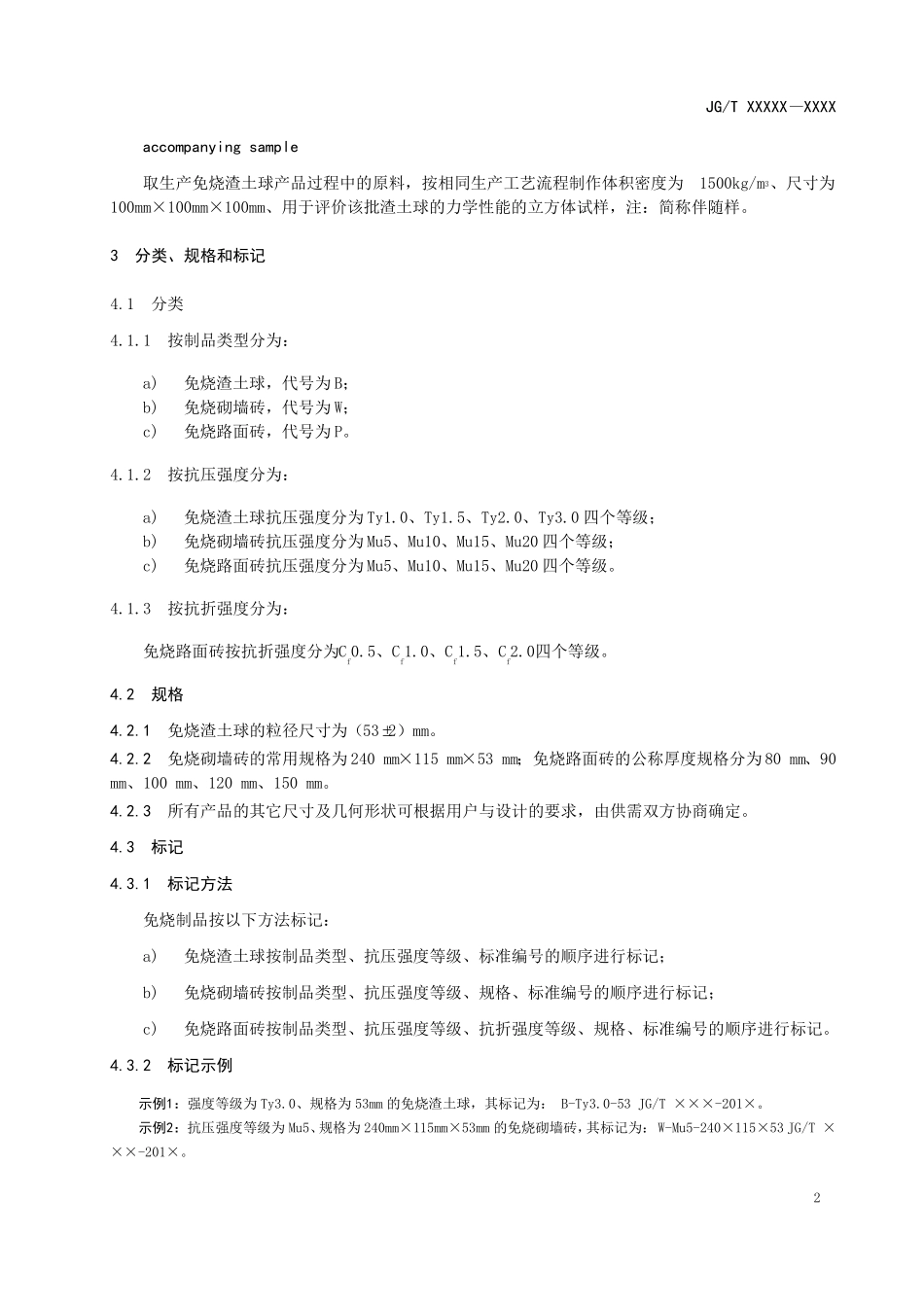

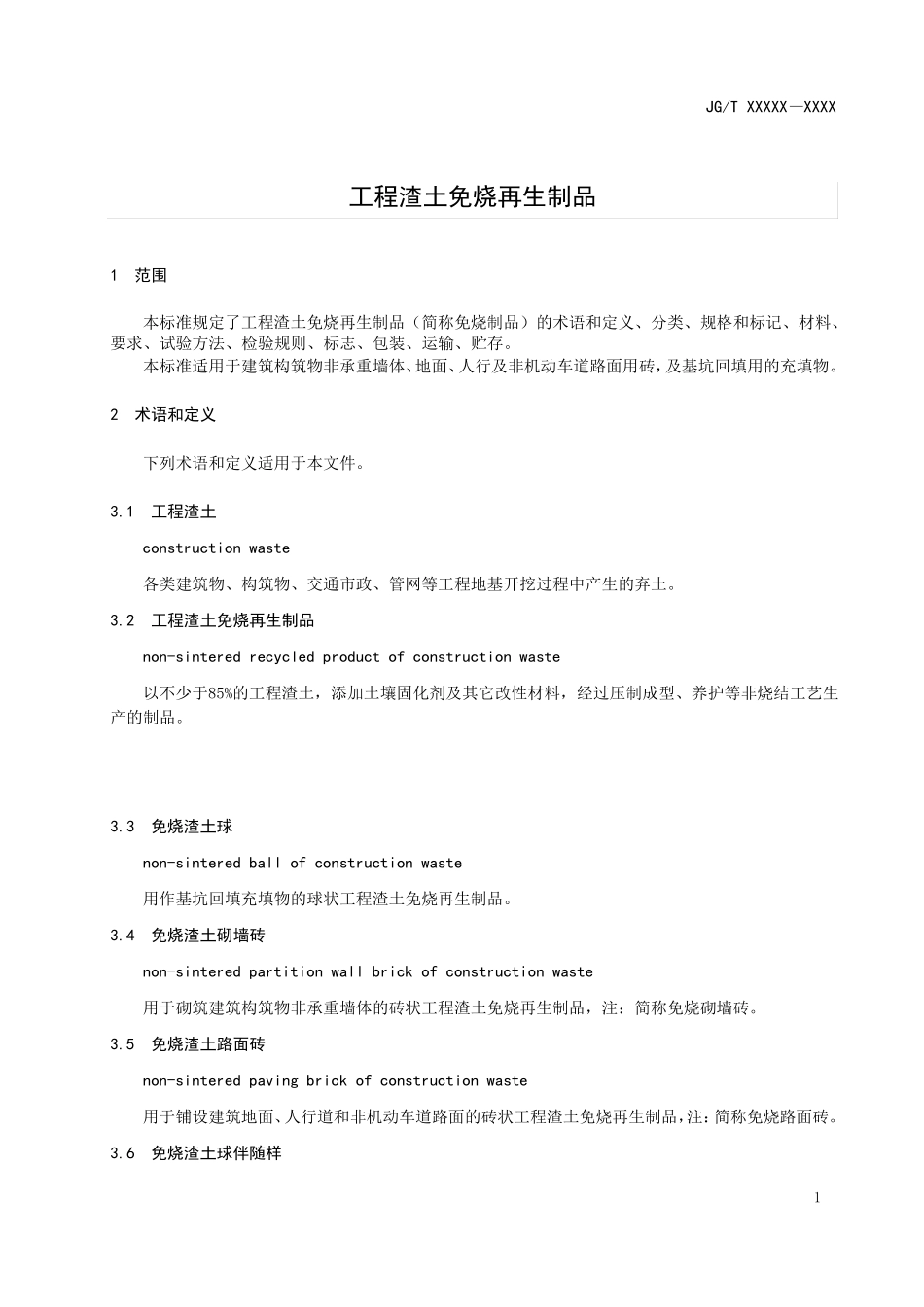

JG/TXXXXX—XXXX工程渣土免烧再生制品1范围本标准规定了工程渣土免烧再生制品（简称免烧制品）的术语和定义、分类、规格和标记、材料、要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于建筑构筑物非承重墙体、地面、人行及非机动车道路面用砖，及基坑回填用的充填物。2术语和定义下列术语和定义适用于本文件。3.1工程渣土constructionwaste各类建筑物、构筑物、交通市政、管网等工程地基开挖过程中产生的弃土。3.2工程渣土免烧再生制品non-sinteredrecycledproductofconstructionwaste以不少于85%的工程渣土，添加土壤固化剂及其它改性材料，经过压制成型、养护等非烧结工艺生产的制品。3.3免烧渣土球non-sinteredballofconstructionwaste用作基坑回填充填物的球状工程渣土免烧再生制品。3.4免烧渣土砌墙砖non-sinteredpartitionwallbrickofconstructionwaste用于砌筑建筑构筑物非承重墙体的砖状工程渣土免烧再生制品，注：简称免烧砌墙砖。3.5免烧渣土路面砖non-sinteredpavingbrickofconstructionwaste用于铺设建筑地面、人行道和非机动车道路面的砖状工程渣土免烧再生制品，注：简称免烧路面砖。3.6免烧渣土球伴随样1JG/TXXXXX—XXXXaccompanyingsample取生产免烧渣土球产品过程中的原料，按相同生产工艺流程制作体积密度为1500kg/m、尺寸为100mm×100mm×100mm、用于评价该批渣土球的力学性能的立方体试样，注：简称伴随样。3分类、规格和标记4.1分类4.1.1按制品类型分为：a)免烧渣土球，代号为B；b)免烧砌墙砖，代号为W；c)免烧路面砖，代号为P。4.1.2按抗压强度分为：a)免烧渣土球抗压强度分为Ty1.0、Ty1.5、Ty2.0、Ty3.0四个等级；b)免烧砌墙砖抗压强度分为Mu5、Mu10、Mu15、Mu20四个等级；c)免烧路面砖抗压强度分为Mu5、Mu10、Mu15、Mu20四个等级。4.1.3按抗折强度分为：免烧路面砖按抗折强度分为Cf0.5、Cf1.0、Cf1.5、Cf2.0四个等级。4.2规格4.2.1免烧渣土球的粒径尺寸为（53±2）mm。4.2.2免烧砌墙砖的常用规格为240mm×115mm×53mm；免烧路面砖的公称厚度规格分为80mm、90mm、100mm、120mm、150mm。4.2.3所有产品的其它尺寸及几何形状可根据用户与设计的要求，由供需双方协商确定。4.3标记4.3.1标记方法免烧制品按以下方法标记：a)免烧渣土球按制品类型、抗压强度等级、标准编号的顺序进行标记；b)免烧砌墙砖按制品类型、抗压强度等级、规格、标准编号的顺序进行标记；c)免烧路面砖按制品类型、抗压强度等级、抗折强度等级、规格、标准编号的顺序进行标记。4.3.2标记示例示例1：强度等级为Ty3.0、规格为53mm的免烧渣土球，其标记为：B-Ty3.0-53JG/T×××-201×。示例2：抗压强度等级为Mu5、规格为240mm×115mm×53mm的免烧砌墙砖，其标记为：W-Mu5-240×115×53JG/T×××-201×。23JG/TXXXXX—XXXX示例3：抗压强度等级为Mu5、抗折强度等级为Cf0.5、厚度规格为150mm的免烧路面砖，其标记为：P-Mu5-Cf0.5-150JG/T×××-201×。4材料5.1水泥应符合GB175-2007的规定。5.2水应符合JGJ63的规定。5.3工程渣土工程渣土颗粒粒径不宜大于5mm，有机质含量不应大于8%，重金属含量应符合GB36600-2018的规定，放射性核素不应高于GB6566-2010中B类的规定。5.4土壤固化剂应符合CJ/T486-2015中粉体土壤固化外加剂的规定。5要求6.1免烧渣土球免烧渣土球的力学及物理性能应符合表1的规定。表1免烧渣土球力学及物理性能项目Ty1.0平均值最小值平均值最小值平均值最小值平均值最小值要求≥1.0≥0.5≥1.5≥1.0≥2.0≥1.5≥3.0≥2.5≥0.753Ty1.5抗压强度/MPaTy2.0Ty3.0软化系数体积密度/（kg/m）吸水率/%≥1500≤156.2免烧砌墙砖、免烧路面砖免烧砌墙砖及免烧路面砖的表面质量、尺寸偏差和力学及物理性能应符合表2的规定。表2免烧砌墙砖及免烧路面砖表面质量、尺寸偏差、力学及物理性能3JG/TXXXXX—XXXX项目免烧砌墙砖外观缺棱掉角的最大投影尺寸/mm弯曲/mm表面质量裂纹长度杂质凸出高度/mm非贯穿裂纹最大投影尺寸/mm贯穿裂纹色差、杂色平整度/mm尺寸偏差/mm长度、宽度高度垂直度Mu5平均值最小值平均值最小值平均值最小值平均值最小值平均值最小值平均值最小值平均值最小值平...
