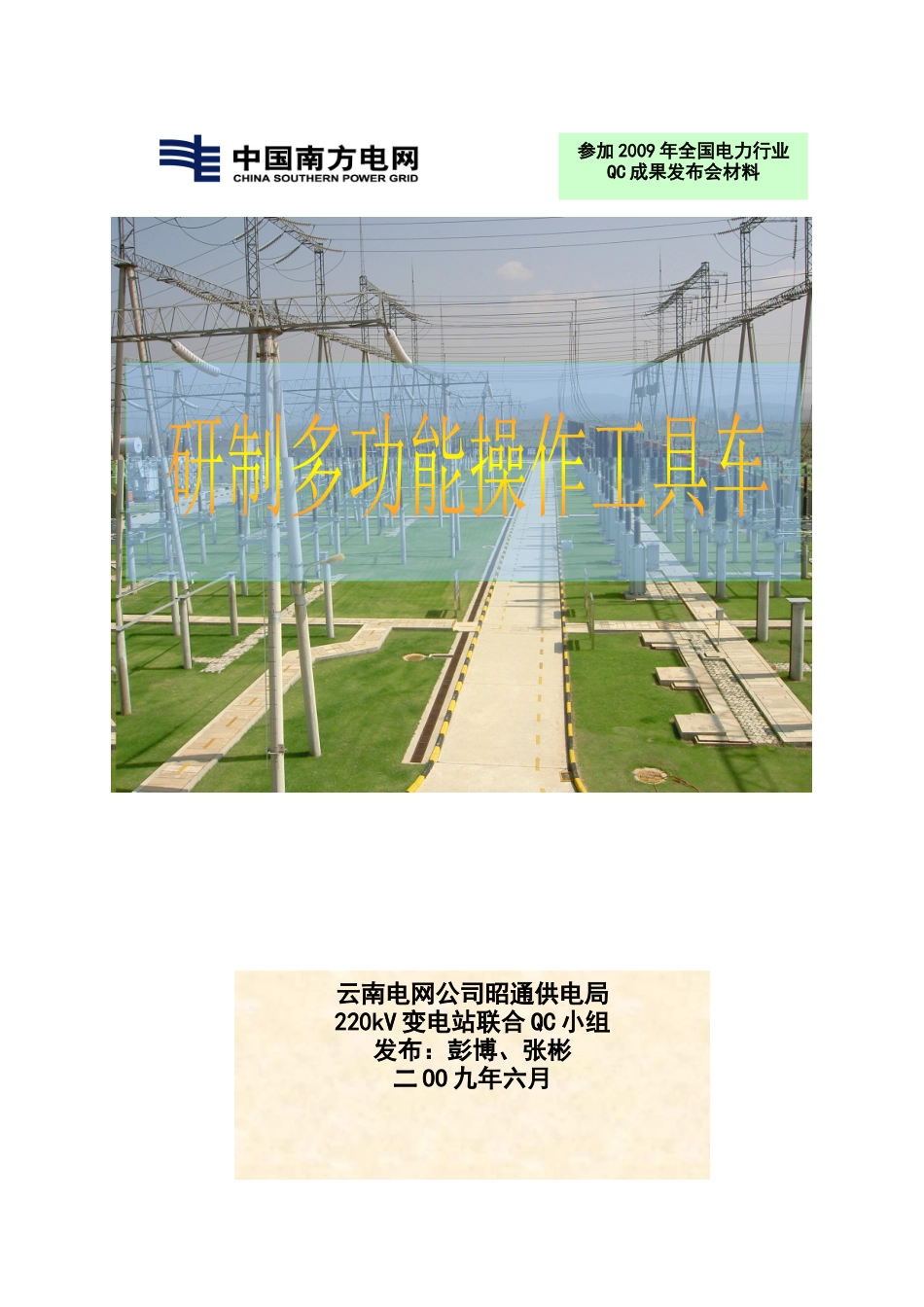

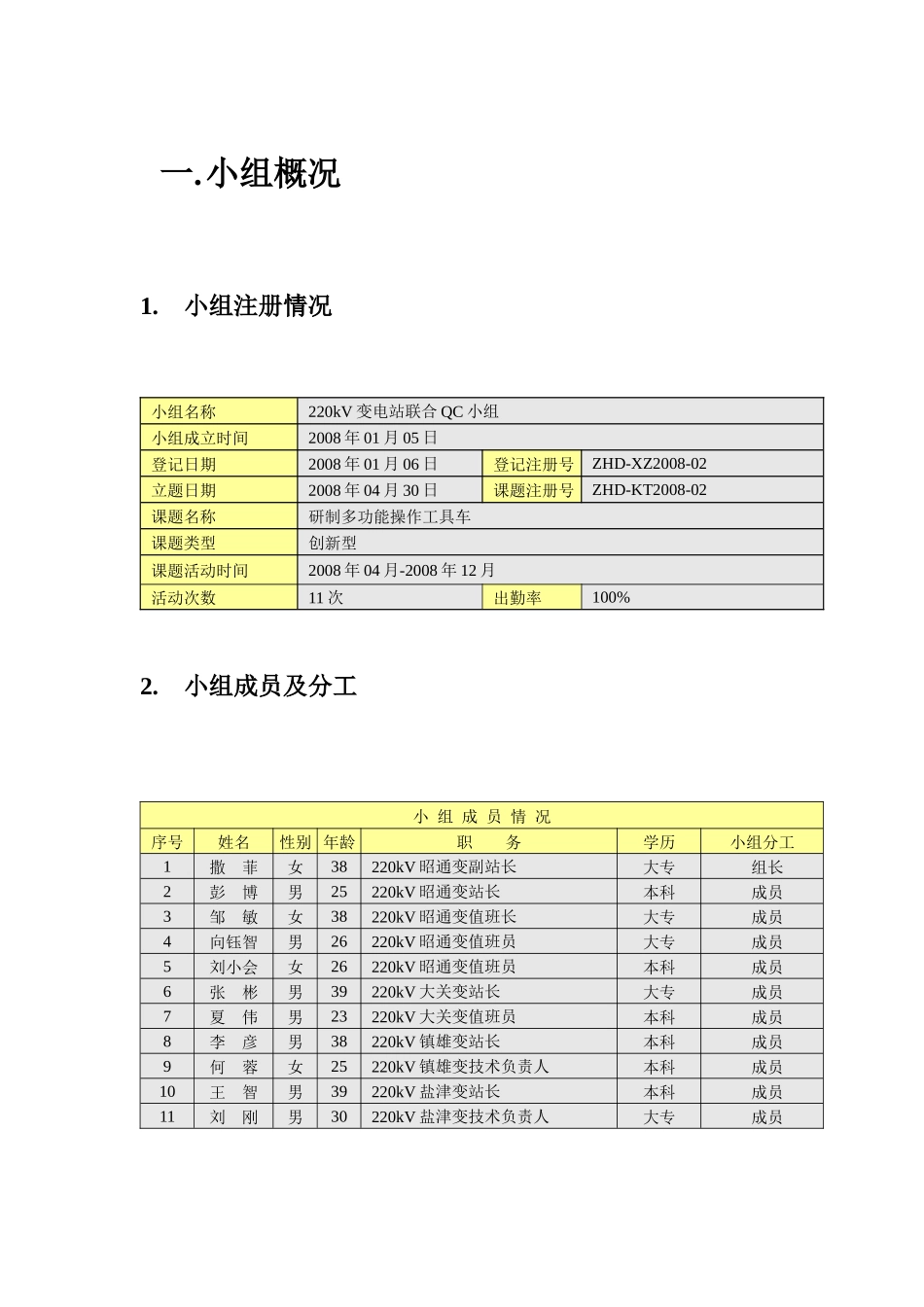

参加2009年全国电力行业QC成果发布会材料云南电网公司昭通供电局220kV变电站联合QC小组发布：彭博、张彬二OO九年六月一.小组概况1.小组注册情况小组名称220kV变电站联合QC小组小组成立时间2008年01月05日登记日期2008年01月06日登记注册号ZHD-XZ2008-02立题日期2008年04月30日课题注册号ZHD-KT2008-02课题名称研制多功能操作工具车课题类型创新型课题活动时间2008年04月-2008年12月活动次数11次出勤率100%2.小组成员及分工小组成员情况序号姓名性别年龄职务学历小组分工1撒菲女38220kV昭通变副站长大专组长2彭博男25220kV昭通变站长本科成员3邹敏女38220kV昭通变值班长大专成员4向钰智男26220kV昭通变值班员大专成员5刘小会女26220kV昭通变值班员本科成员6张彬男39220kV大关变站长大专成员7夏伟男23220kV大关变值班员本科成员8李彦男38220kV镇雄变站长本科成员9何蓉女25220kV镇雄变技术负责人本科成员10王智男39220kV盐津变站长本科成员11刘刚男30220kV盐津变技术负责人大专成员二.选择课题1.课题概述倒闸操作是变电站值班员最主要的工作之一，110kV及以下电压等级的变电站中，隔离开关通常不安装电动操作机构，因此需要人员手工操作。在对设备进行检修前，除了将设备停电之外，还必须验明设备各侧均无电压，并且在可能来电的各侧装设三相短路接地线或是合上接地开关。在这些操作中，工作人员需要用到许多工器具，如何将这些工器具安全、迅速地带到操作现场，将直接影响到整个操作的安全和效率。2.问题的提出在倒闸操作中，使用安全工器具较多的操作是“装设/拆除接地线”，因此，小组就“装设/拆除接地线”的有关情况进行了调查。（1）“装设/拆除接地线”操作的情况a)“装设/拆除接地线”操作的频数小组通过查询云南电网公司生产管理系统中的记录，统计了昭通供电局较为典型的4个110kV变电站在2008年1-3月内装/拆接地线的操作次数。人员举起手臂的高度约为2.1m接地线绝缘棒长度约为1.7m与装设点的距离约为0.3-0.5m装设点说明：因人员身高不同，接地线绝缘棒长度也有差距，因此图中数字未取精确值。名称桃源变凤凰变高桥院变鲁甸变合计平均次数74次20次26次54次174次43.5次/站注：统计时间为2008年1-3月3个月内，平均每站有43.5次装/拆接地线操作。结论：操作任务频繁b)“装设/拆除接地线”操作中工器具的使用情况在“装设/拆除接地线”操作中使用到常用类和特殊类两类工器具。常用类（共8种）接地线（每组接地线重量约5-8kg，重量因型号不同有所变化）操作棒、绝缘手套、验电器、标识牌、五防解锁钥匙、操作票及其他常用工具备注：常规操作中均需要使用该类工器具特殊类（共1种）绝缘梯台（约15-20kg，重量因型号不同有所变化）备注：装设/拆除接地线位置距地面较高时需要使用该类工器具常见装设/拆除接地线位置中最高的是110kV隔离开关引流线处，见下图。结论：工具数量多、重量重c)“装设/拆除接地线”操作中工器具的搬运情况操作人手持接地线站在地面上够不到装设点！！！需使用绝缘梯台操作人员通常只有一名操作人和一名监护人，人少！结论：工具搬运困难。而当作业人员仅有两人时，操作中要使用绝缘梯台时，作业人员无法将梯台与工具一次性搬运到现场，必须往返多次。小组选取了4名人员分为A、B两个组，每组分别在4个变电站各进行了2次往返搬运绝缘梯的试验，统计了搬运绝缘梯的往返时间：序号小组桃源变凤凰变高桥院变鲁甸变第一次第二次第一次第二次第一次第二次第一次第二次1A135秒133秒190秒200秒150秒143秒138秒130秒2B150秒140秒191秒190秒150秒145秒140秒150秒平均用时154.7秒结论：操作中需要使用梯台，往返搬运梯台浪费时间。d)“装设/拆除接地线”操作中工器具的放置情况作业现场没有合适的工具放置地点序号内容分析1方式一：随意放在地上①绝缘器具放在地上容易受潮或弄脏，影响绝缘性能。②作业现场凌乱。序号内容分析2方式二：放在设备构架上①如果构架上有积水，同样会使绝缘器具受潮。②工具放在设备构架上非常容易掉落摔坏。3方式三：操作人拿在手中①工具数量多时，不可能全部拿在手中。②操作动作不规范。③工器具仍然可能掉落摔坏。结论：作业现场没有合...
