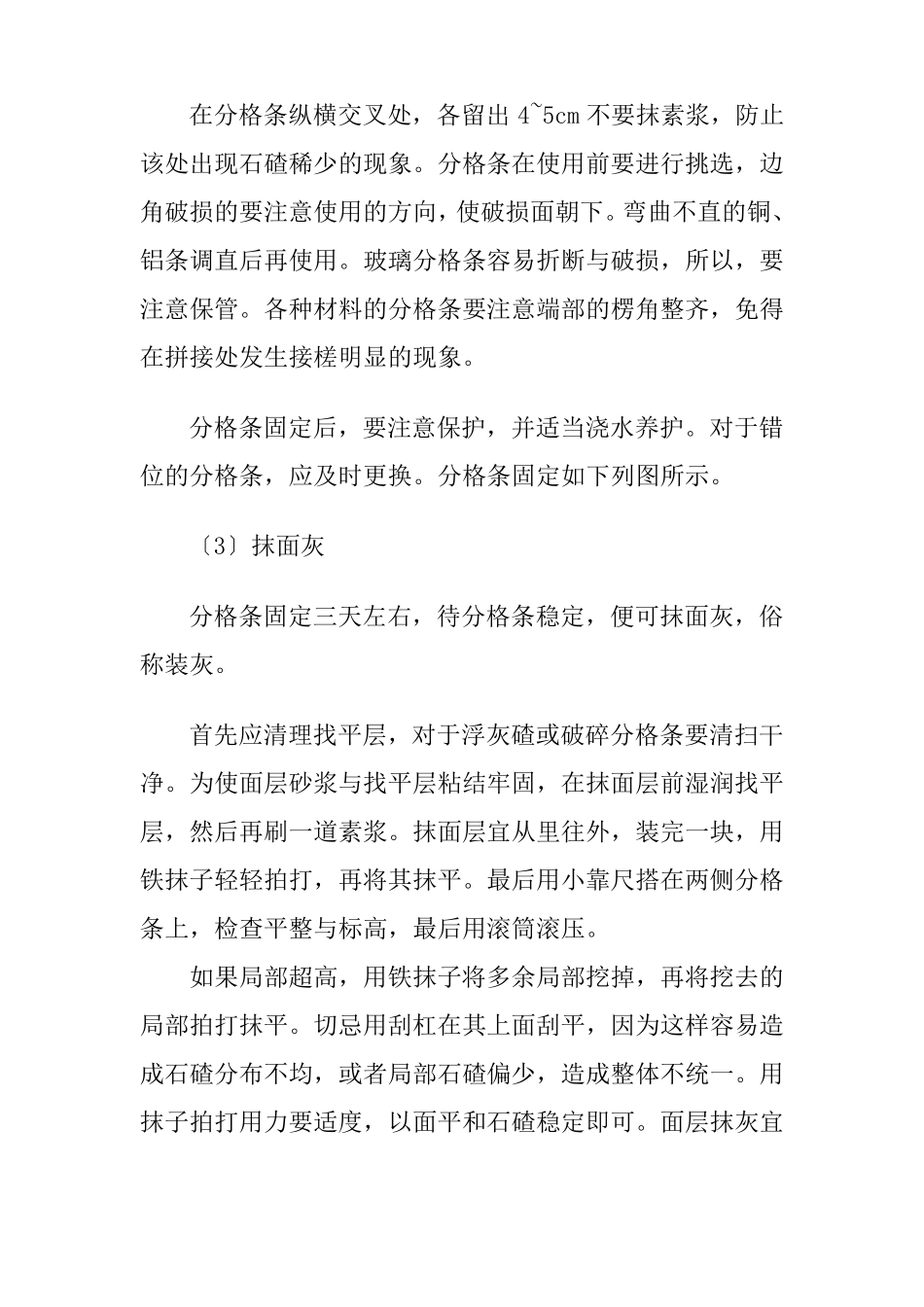

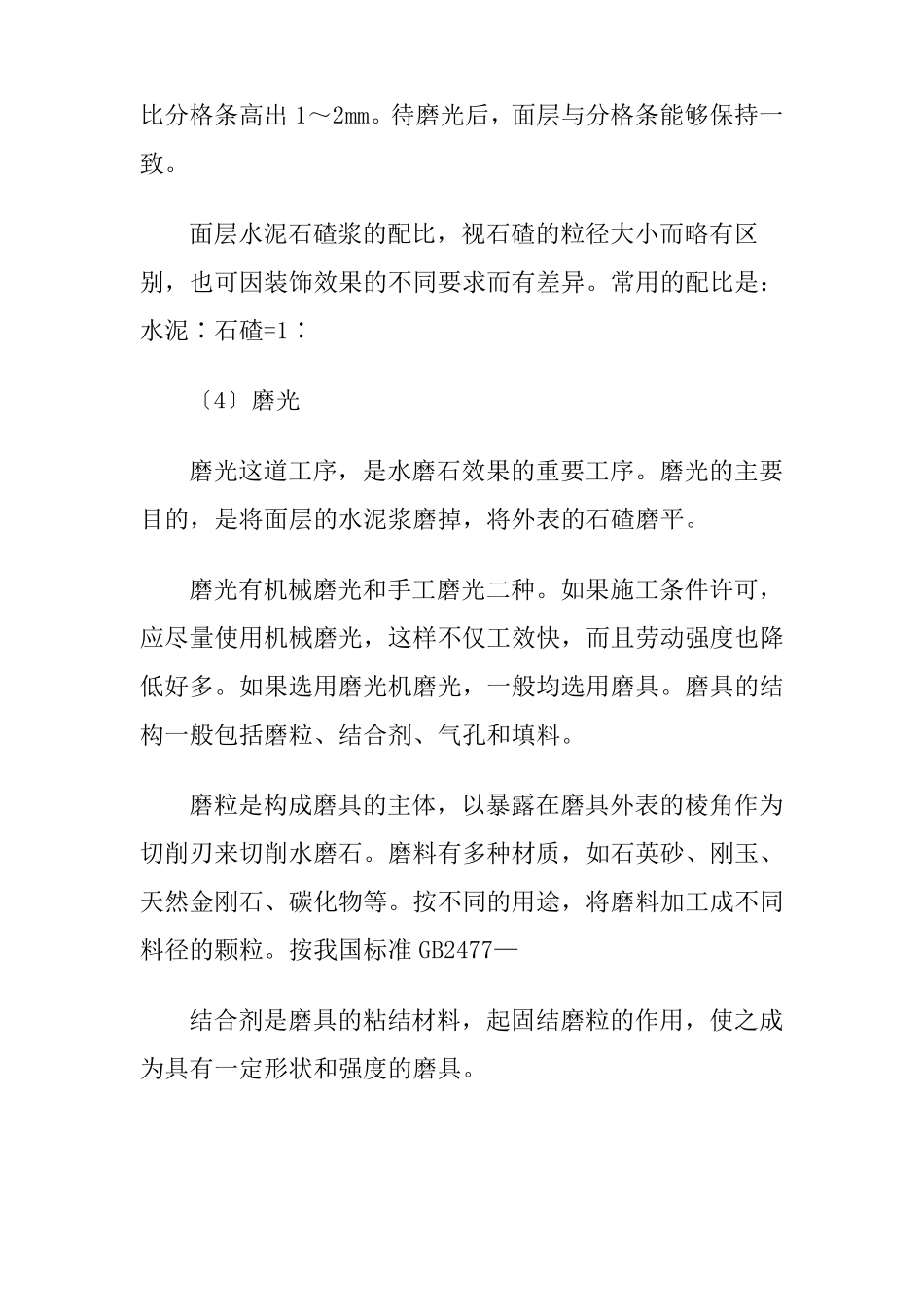

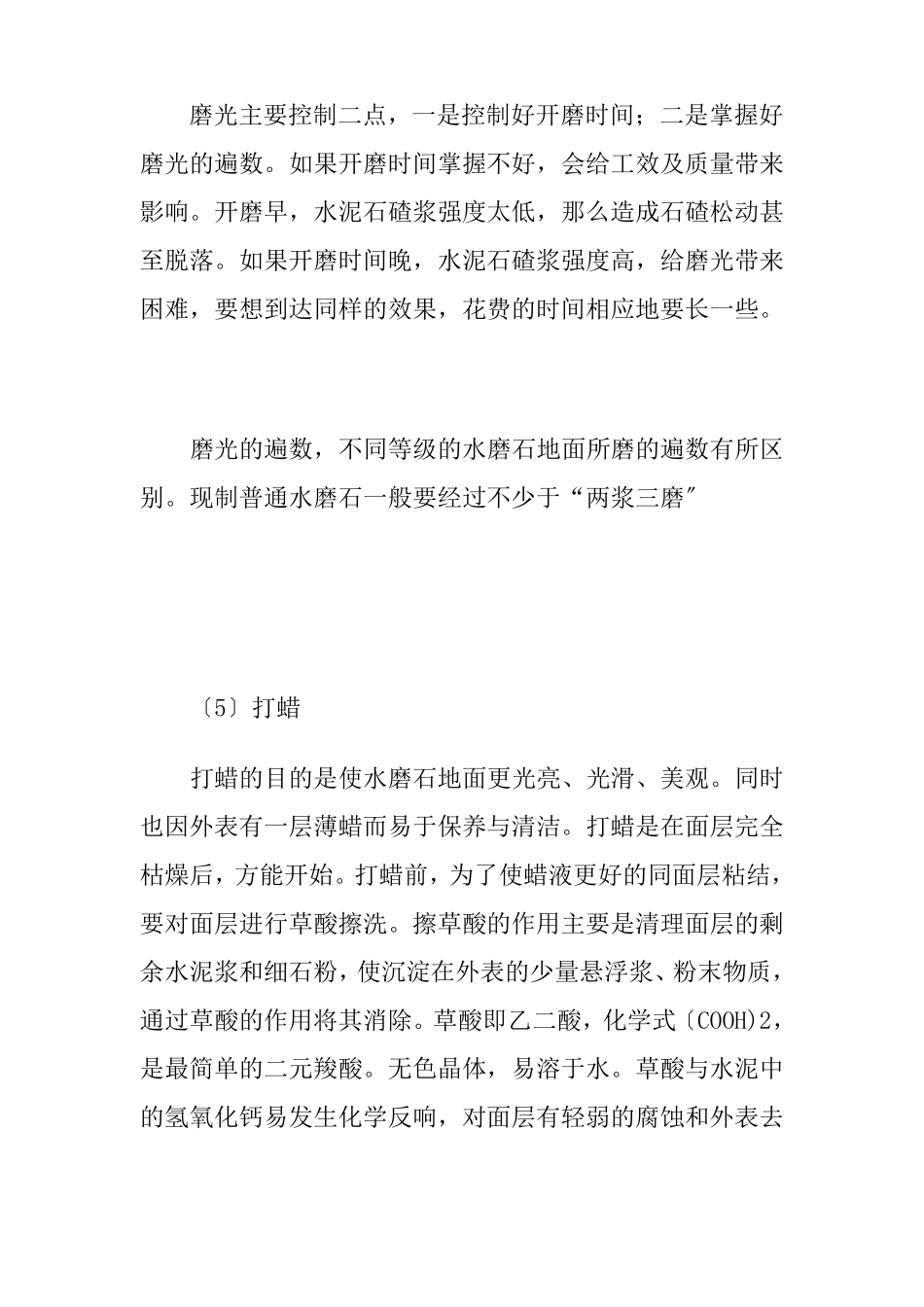

在分格条纵横交叉处，各留出4~5cm不要抹素浆，防止该处出现石碴稀少的现象。分格条在使用前要进行挑选，边角破损的要注意使用的方向，使破损面朝下。弯曲不直的铜、铝条调直后再使用。玻璃分格条容易折断与破损，所以，要注意保管。各种材料的分格条要注意端部的楞角整齐，免得在拼接处发生接槎明显的现象。分格条固定后，要注意保护，并适当浇水养护。对于错位的分格条，应及时更换。分格条固定如下列图所示。〔3〕抹面灰分格条固定三天左右，待分格条稳定，便可抹面灰，俗称装灰。首先应清理找平层，对于浮灰碴或破碎分格条要清扫干净。为使面层砂浆与找平层粘结牢固，在抹面层前湿润找平层，然后再刷一道素浆。抹面层宜从里往外，装完一块，用铁抹子轻轻拍打，再将其抹平。最后用小靠尺搭在两侧分格条上，检查平整与标高，最后用滚筒滚压。如果局部超高，用铁抹子将多余局部挖掉，再将挖去的局部拍打抹平。切忌用刮杠在其上面刮平，因为这样容易造成石碴分布不均，或者局部石碴偏少，造成整体不统一。用抹子拍打用力要适度，以面平和石碴稳定即可。面层抹灰宜比分格条高出1～2mm。待磨光后，面层与分格条能够保持一致。面层水泥石碴浆的配比，视石碴的粒径大小而略有区别，也可因装饰效果的不同要求而有差异。常用的配比是：水泥∶石碴=1∶〔4〕磨光磨光这道工序，是水磨石效果的重要工序。磨光的主要目的，是将面层的水泥浆磨掉，将外表的石碴磨平。磨光有机械磨光和手工磨光二种。如果施工条件许可，应尽量使用机械磨光，这样不仅工效快，而且劳动强度也降低好多。如果选用磨光机磨光，一般均选用磨具。磨具的结构一般包括磨粒、结合剂、气孔和填料。磨粒是构成磨具的主体，以暴露在磨具外表的棱角作为切削刃来切削水磨石。磨料有多种材质，如石英砂、刚玉、天然金刚石、碳化物等。按不同的用途，将磨料加工成不同料径的颗粒。按我国标准GB2477—结合剂是磨具的粘结材料，起固结磨粒的作用，使之成为具有一定形状和强度的磨具。磨光主要控制二点，一是控制好开磨时间；二是掌握好磨光的遍数。如果开磨时间掌握不好，会给工效及质量带来影响。开磨早，水泥石碴浆强度太低，那么造成石碴松动甚至脱落。如果开磨时间晚，水泥石碴浆强度高，给磨光带来困难，要想到达同样的效果，花费的时间相应地要长一些。磨光的遍数，不同等级的水磨石地面所磨的遍数有所区别。现制普通水磨石一般要经过不少于“两浆三磨〞〔5〕打蜡打蜡的目的是使水磨石地面更光亮、光滑、美观。同时也因外表有一层薄蜡而易于保养与清洁。打蜡是在面层完全枯燥后，方能开始。打蜡前，为了使蜡液更好的同面层粘结，要对面层进行草酸擦洗。擦草酸的作用主要是清理面层的剩余水泥浆和细石粉，使沉淀在外表的少量悬浮浆、粉末物质，通过草酸的作用将其消除。草酸即乙二酸，化学式〔COOH)2，是最简单的二元羧酸。无色晶体，易溶于水。草酸与水泥中的氢氧化钙易发生化学反响，对面层有轻弱的腐蚀和外表去污作用。所以，在打蜡前用草酸擦洗，能够保证蜡液与面层的粘结，提高找蜡的效果。草酸在使用时，先用水溶解成10％的草酸溶液，均匀洒到面层，再用油石轻磨一遍，后用水冲洗干净，待地面枯燥后，即可进行打蜡。打蜡也称擦蜡，一般采用地板蜡，是保护与装饰地面的蜡制品，由天然蜡或从石油中提取的固体石蜡和溶剂配合而成。也可用四川虫蜡1斤，煤油4斤，放在铁桶里经130℃打过蜡的地面，应该做到光亮、光滑，外表平整而细腻，石子清晰而美观，色彩均匀一致。如果局部积有灰尘，可用墩布蘸少量煤油轻轻擦掉。3．工程中常见的质量缺陷及预防〔1〕地面空鼓现制水磨石地面空鼓，较之其他类型的地面，表现更为严重一些。之所以会这样，主要在于水磨石地面层次多，不同时间，不同材料的工艺，处理不妥，都可能影响粘结而发生空鼓。空鼓主要表现在：A．面层与基层之间粘结不牢，造成空鼓。B．面层与找平层之间粘结不牢，造成空鼓。产生的原因，主要是基层清理不够，如灰巴、残碴等附加物，均会影响两层之间的粘结。另外，素浆结合层扫的不认真，也是产生空鼓的原因。由此可见，基层的清理，是影响粘结的关键因素。面层空鼓...
