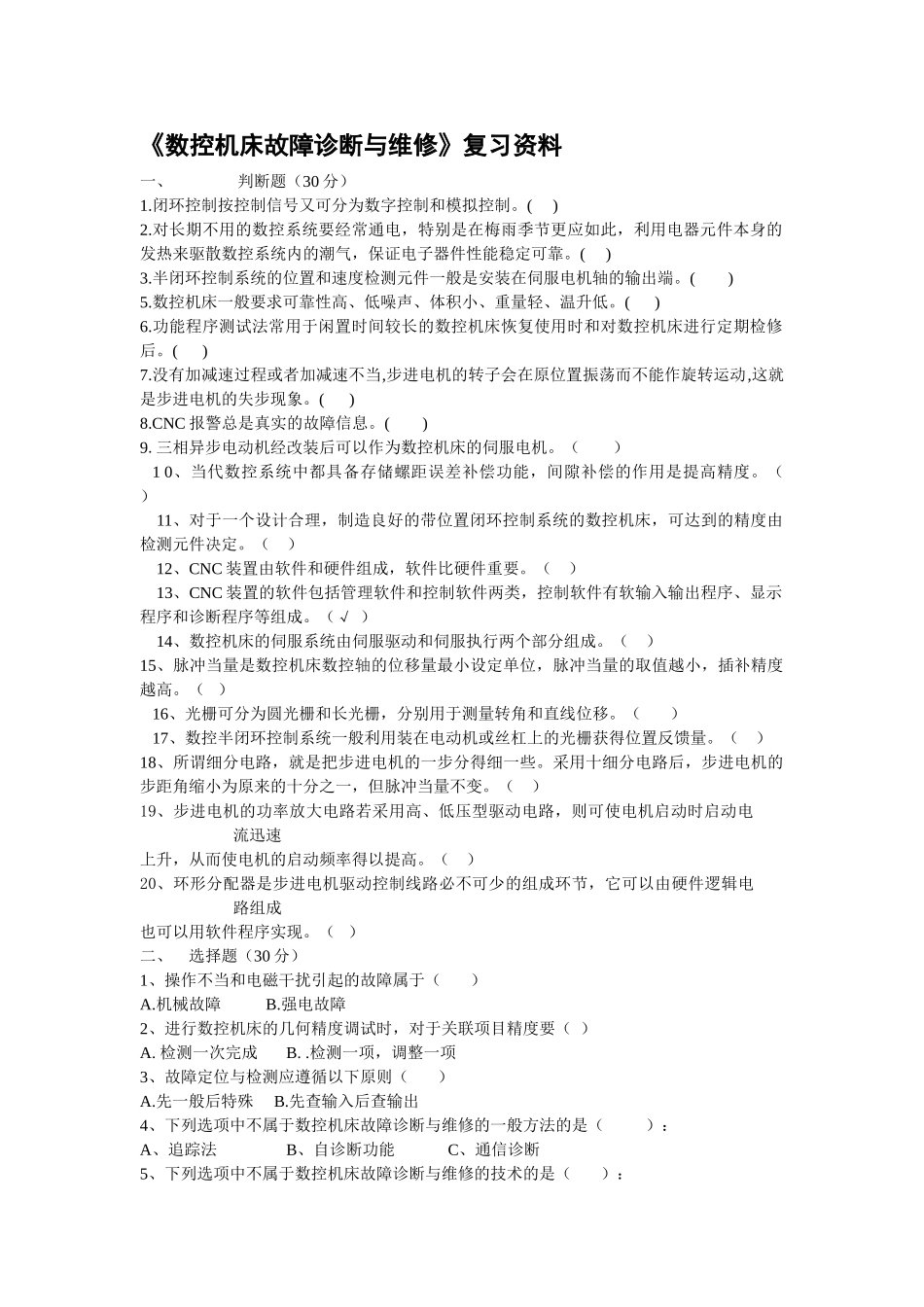

《数控机床故障诊断与维修》复习资料一、判断题（30分）1.闭环控制按控制信号又可分为数字控制和模拟控制。()2.对长期不用的数控系统要经常通电，特别是在梅雨季节更应如此，利用电器元件本身的发热来驱散数控系统内的潮气，保证电子器件性能稳定可靠。()3.半闭环控制系统的位置和速度检测元件一般是安装在伺服电机轴的输出端。()5.数控机床一般要求可靠性高、低噪声、体积小、重量轻、温升低。()6.功能程序测试法常用于闲置时间较长的数控机床恢复使用时和对数控机床进行定期检修后。()7.没有加减速过程或者加减速不当,步进电机的转子会在原位置振荡而不能作旋转运动,这就是步进电机的失步现象。()8.CNC报警总是真实的故障信息。()9.三相异步电动机经改装后可以作为数控机床的伺服电机。（）10、当代数控系统中都具备存储螺距误差补偿功能，间隙补偿的作用是提高精度。（）11、对于一个设计合理，制造良好的带位置闭环控制系统的数控机床，可达到的精度由检测元件决定。（）12、CNC装置由软件和硬件组成，软件比硬件重要。（）13、CNC装置的软件包括管理软件和控制软件两类，控制软件有软输入输出程序、显示程序和诊断程序等组成。（√）14、数控机床的伺服系统由伺服驱动和伺服执行两个部分组成。（）15、脉冲当量是数控机床数控轴的位移量最小设定单位，脉冲当量的取值越小，插补精度越高。（）16、光栅可分为圆光栅和长光栅，分别用于测量转角和直线位移。（）17、数控半闭环控制系统一般利用装在电动机或丝杠上的光栅获得位置反馈量。（）18、所谓细分电路，就是把步进电机的一步分得细一些。采用十细分电路后，步进电机的步距角缩小为原来的十分之一，但脉冲当量不变。（）19、步进电机的功率放大电路若采用高、低压型驱动电路，则可使电机启动时启动电流迅速上升，从而使电机的启动频率得以提高。（）20、环形分配器是步进电机驱动控制线路必不可少的组成环节，它可以由硬件逻辑电路组成也可以用软件程序实现。（）二、选择题（30分）1、操作不当和电磁干扰引起的故障属于（）A.机械故障B.强电故障2、进行数控机床的几何精度调试时，对于关联项目精度要（）A.检测一次完成B..检测一项，调整一项3、故障定位与检测应遵循以下原则（）A.先一般后特殊B.先查输入后查输出4、下列选项中不属于数控机床故障诊断与维修的一般方法的是（）：A、追踪法B、自诊断功能C、通信诊断5、下列选项中不属于数控机床故障诊断与维修的技术的是（）：A、在线诊断B、自修复系统C、专家诊断系统D、计算机仿真与检测6、下列选项中属于数控机床的调试内容的是（）：A、基础施工B、机床就位C、连接组装D、机床试运行。7、以下传动方式中（）不是主传动系统常采用的配置形式:A、蜗轮蜗杆式B、齿轮变速式C、带传动式D、调速电动机直接驱动式。8、变频器外壳接地的作用是（）A、防止外界干扰B、防止干扰外界9．数字控制采用（）驱动电机：A、伺服放大器B、变频器C、步进伺服10．开环控制和闭环控制系统的主要区别是（）A、是否采用了位置和速度检测元件组成反馈检测回路B、是否精度高C、是否有速度检测装置。11．下列选项中（）不是闭环控制系统中的控制环节：A、位置环B、反馈环C、速度环D、电流环12、数控系统中PLC控制程序实现机床的（）A、位置控制B、各执行机构的逻辑顺序控制C、插补控制13、（）是一种旋转式测量元件，通常装在被检测轴上，随被检测轴一起转动，可将被测轴的角位移转换成增量脉冲形式或绝对式的代码形式。A、旋转变压器B、编码器C、圆光栅14、关于进给驱动装置描述不正确的是（）A、进给驱动装置是控制系统的执行部分B、进给驱动装置的性能是决定了数控机床的快速性的因素之一15、数控机床采用伺服电机实现无级变速仍采用齿轮传动主要目的是增大（）A、输入速度B、输入扭矩C、输出速度D、输出扭矩16、三相六拍，即A-AB-B-BC-C-CA-A是（）的通电规律A、直流伺服电机B、交流伺服电机C、变频电机D、步进电机17.数控系统常用的两种插补功能是（）A.直线插补和圆弧插补B.直线插补和抛物线插补C.圆弧插补和抛物线插补!8.（）主要用于经济型数控机床的进给驱动。A.步进电动机B.直流伺服电...
