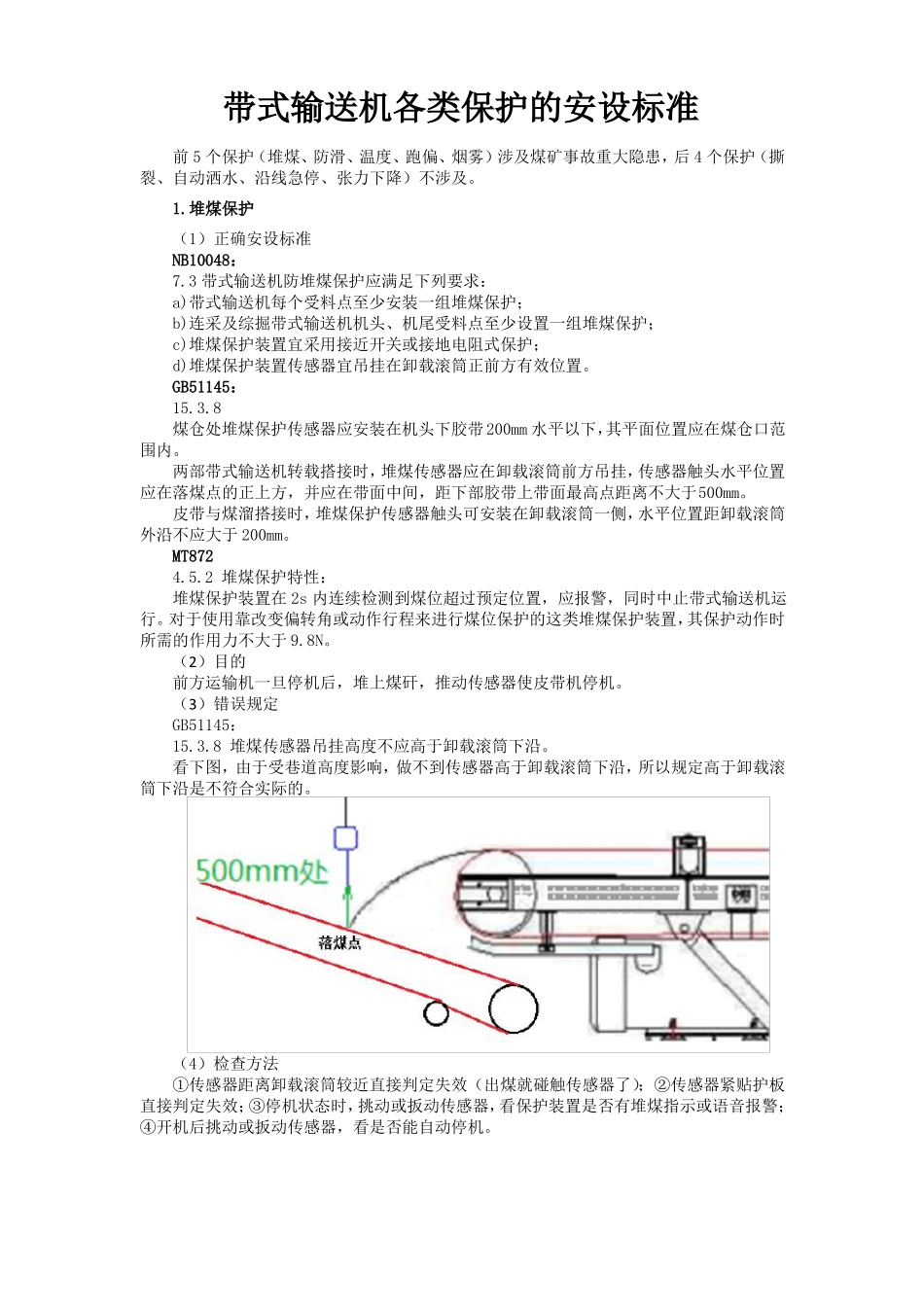

带式输送机各类保护的安设标准前5个保护（堆煤、防滑、温度、跑偏、烟雾）涉及煤矿事故重大隐患，后4个保护（撕裂、自动洒水、沿线急停、张力下降）不涉及。1.堆煤保护（1）正确安设标准NB10048：7.3带式输送机防堆煤保护应满足下列要求：a)带式输送机每个受料点至少安装一组堆煤保护；b)连采及综掘带式输送机机头、机尾受料点至少设置一组堆煤保护；c)堆煤保护装置宜采用接近开关或接地电阻式保护；d)堆煤保护装置传感器宜吊挂在卸载滚筒正前方有效位置。GB51145：15.3.8煤仓处堆煤保护传感器应安装在机头下胶带200mm水平以下，其平面位置应在煤仓口范围内。两部带式输送机转载搭接时，堆煤传感器应在卸载滚筒前方吊挂，传感器触头水平位置应在落煤点的正上方，并应在带面中间，距下部胶带上带面最高点距离不大于500mm。皮带与煤溜搭接时，堆煤保护传感器触头可安装在卸载滚筒一侧，水平位置距卸载滚筒外沿不应大于200mm。MT8724.5.2堆煤保护特性：堆煤保护装置在2s内连续检测到煤位超过预定位置，应报警，同时中止带式输送机运行。对于使用靠改变偏转角或动作行程来进行煤位保护的这类堆煤保护装置，其保护动作时所需的作用力不大于9.8N。（2）目的前方运输机一旦停机后，堆上煤矸，推动传感器使皮带机停机。（3）错误规定GB51145：15.3.8堆煤传感器吊挂高度不应高于卸载滚筒下沿。看下图，由于受巷道高度影响，做不到传感器高于卸载滚筒下沿，所以规定高于卸载滚筒下沿是不符合实际的。（4）检查方法①传感器距离卸载滚筒较近直接判定失效（出煤就碰触传感器了）；②传感器紧贴护板直接判定失效；③停机状态时，挑动或扳动传感器，看保护装置是否有堆煤指示或语音报警；④开机后挑动或扳动传感器，看是否能自动停机。2.输送带防打滑保护（1）正确安设标准NB10048：7.2带式输送机防打滑保护应满足下列要求：a)每部带式输送机至少安装一处防止打滑保护；b)防止打滑保护装置宜安装在输送机驱动部（导向滚筒上），磁铁与传感器间距符合生产厂家要求；c)连采机及综掘后配套带式输送机防止打滑保护装置宜安装在机尾滚筒或导向滚筒上。电磁式传感器安装图电磁式防滑保护装置的磁铁安装在从动（被动）滚筒侧面，速度传感器安装在与磁铁相对应支架上。两者的距离与磁铁的磁力成正比，因为现在有强力磁钢直接吸在从动滚筒上，免去螺栓固定。滚轮式传感器安装图滚轮式防滑保护装置的滚轮速度传感器应安装在下胶带上表面，并应保证胶带与滚轮有足够的摩擦力。（2）目的防打滑保护装置的作用是当驱动滚筒与输送带打滑摩擦时，使带式输送机自动停机。防打滑保护装置分为电磁式和滚轮式两种。（3）检查方法电磁式传感器：①看是否有磁铁，可以用铁丝伸进去试验，也可以拿掉传感器开机、看会不会自动停机；②如果安装在驱动滚筒上，属于保护失效。注意电滚筒皮带机防打滑保护的安装位置！因为找不到被动滚筒，就有一部分人错误地将防打滑保护传感器安装在电滚筒上，这是错误的，属于防打滑保护失效。因为在电滚筒上监测不到打滑的信号。正确的做法是在底皮带下方增加一个200毫米的直滚，专门用于安装防打滑保护传感器。或者改用滚轮式防打滑保护。滚轮式传感器：①看有没有旋转的痕迹；②人为吊起滚轮再开机试验，看会不会自动停机。3.温度保护（1）正确安设标准NB10048：7.6带式输送机超温保护（温度传感器）应满足下列要求：a)每一个驱动滚筒处至少安装一个温度传感器；b)温度传感器安装在沿驱动滚筒中部（轴向），距滚筒表面距离应符合厂家要求范围内。7.18定期保护试验应符合下列规定：a)每周对烟雾报警、超温自动洒水等保护系统至少试验一次，供水系统畅通，并作好记录；b)每季度对带式输送机温度、烟雾保护装置至少升并试验一次，并作好记录。GB51145：15.3.7红外线传感器发射孔正对驱动滚筒表面，传感器与主传动滚筒距离应为300mm——500mm。MT872：4.5.4超温洒水保护特性：在测温点处温度超过规定值时超温洒水装置应报警，同时能启动洒水装置，喷水降温。对主滚筒温度的监测将温度阈值设定如下：测温点与离被测点发热处距离为10—15mm时为（42±2）0C；直接测量滚筒表面温度为（70±2）0...
