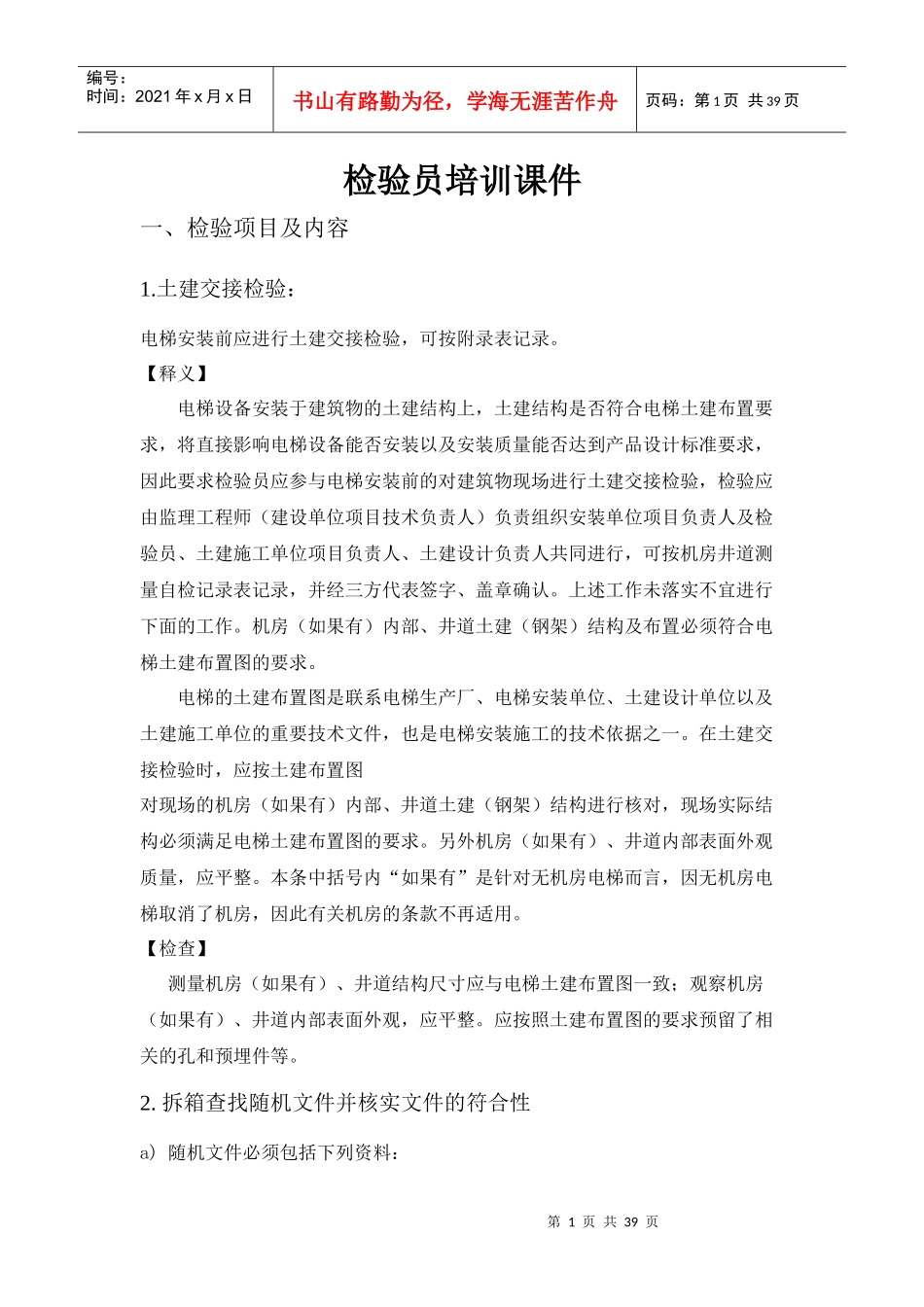

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页检验员培训课件一、检验项目及内容1.土建交接检验：电梯安装前应进行土建交接检验，可按附录表记录。【释义】电梯设备安装于建筑物的土建结构上，土建结构是否符合电梯土建布置要求，将直接影响电梯设备能否安装以及安装质量能否达到产品设计标准要求，因此要求检验员应参与电梯安装前的对建筑物现场进行土建交接检验，检验应由监理工程师（建设单位项目技术负责人）负责组织安装单位项目负责人及检验员、土建施工单位项目负责人、土建设计负责人共同进行，可按机房井道测量自检记录表记录，并经三方代表签字、盖章确认。上述工作未落实不宜进行下面的工作。机房（如果有）内部、井道土建（钢架）结构及布置必须符合电梯土建布置图的要求。电梯的土建布置图是联系电梯生产厂、电梯安装单位、土建设计单位以及土建施工单位的重要技术文件，也是电梯安装施工的技术依据之一。在土建交接检验时，应按土建布置图对现场的机房（如果有）内部、井道土建（钢架）结构进行核对，现场实际结构必须满足电梯土建布置图的要求。另外机房（如果有）、井道内部表面外观质量，应平整。本条中括号内“如果有”是针对无机房电梯而言，因无机房电梯取消了机房，因此有关机房的条款不再适用。【检查】测量机房（如果有）、井道结构尺寸应与电梯土建布置图一致；观察机房（如果有）、井道内部表面外观，应平整。应按照土建布置图的要求预留了相关的孔和预埋件等。2.拆箱查找随机文件并核实文件的符合性a)随机文件必须包括下列资料：第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页(1)土建布置图；(2)产品出厂合格证；(3)门锁装置、限速器、安全钳、上行超速保护装置及缓冲器的型式试验证书复印件。(4)整机型式试验报告合格证副本【释义】随机文件是指电梯产品供应商移交给电梯安装单位的文件。这些文件应针对所安装的电梯产品，应能够指导电梯安装人员顺利、准确地进行电梯安装作业，是保证电梯安装工程质量的基础。(1)土建布置图土建布置图是电梯生产厂家根据建设单位所购置的电梯规格和建筑物中与电梯相关的土建结构（施工）进行设计绘制的，它是确定电梯与土建衔接配合的技术文件。它主要包括井道布置、机房布置、井道留孔及机房留孔位置等，以及对安装、承重部位土建结构及强度要求等内容。土建布置图是电梯安装工程的重要依据，应由电梯生产单位和建设单位共同盖章确认。(2)产品出厂合格证电梯产品有一定特殊性，出厂时并不是一件完整的产品，只有在建筑物中完成安装以后才能视为“成品”。可以说，电梯的生产经历了以下两个过程：其一在电梯生产厂内的部件生产；其二施工单位在现场装配成整机、完成调试。此处所说的产品出厂合格证，是针对上述的第一个过程，应是电梯生产厂对建设单位购买的尚未安装的电梯提供生产质量合格的证明。由于有些电梯生产厂可能不生产全部的电梯部件，部分部件是从外协厂购买，但这里所说的出厂合格证，不应是那些外协厂家提供的合格证的罗列，而应是电梯生产厂对其出厂的所有部件生产质量合格的承诺。对于工程项目有多台电梯时，合格证上的型号和编号应与安装的实物一一对应。(3)门锁装置、限速器、安全钳、缓冲器及上行超速保护装置和整机的型式试验证书复印件。门锁装置、限速器、安全钳、缓冲器及上行超速保护装置是电梯的五种安第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页全部件，其作用是电梯出现故障时保证人身安全或防止设备损坏，《电梯制造与安装安全规范》GB7588-2003附录F型式试验认证规程中规定上述五种安全部件应进行型式试验，并对型式试验的样品、方法、程序、内容及证书格式等方面都作了要求，以验证这五种安全部件是否符合GB7599-2003的规定。承担有关型式试验检测的单位应符合“必须具有相应的资质。仪器设备应满足精度要求，并应在鉴定有效期内”，提供的型式试验证书是这五种安全部件是否符合GB7588-2003要求的证明文件。因为型式试验证书的正本和副...
