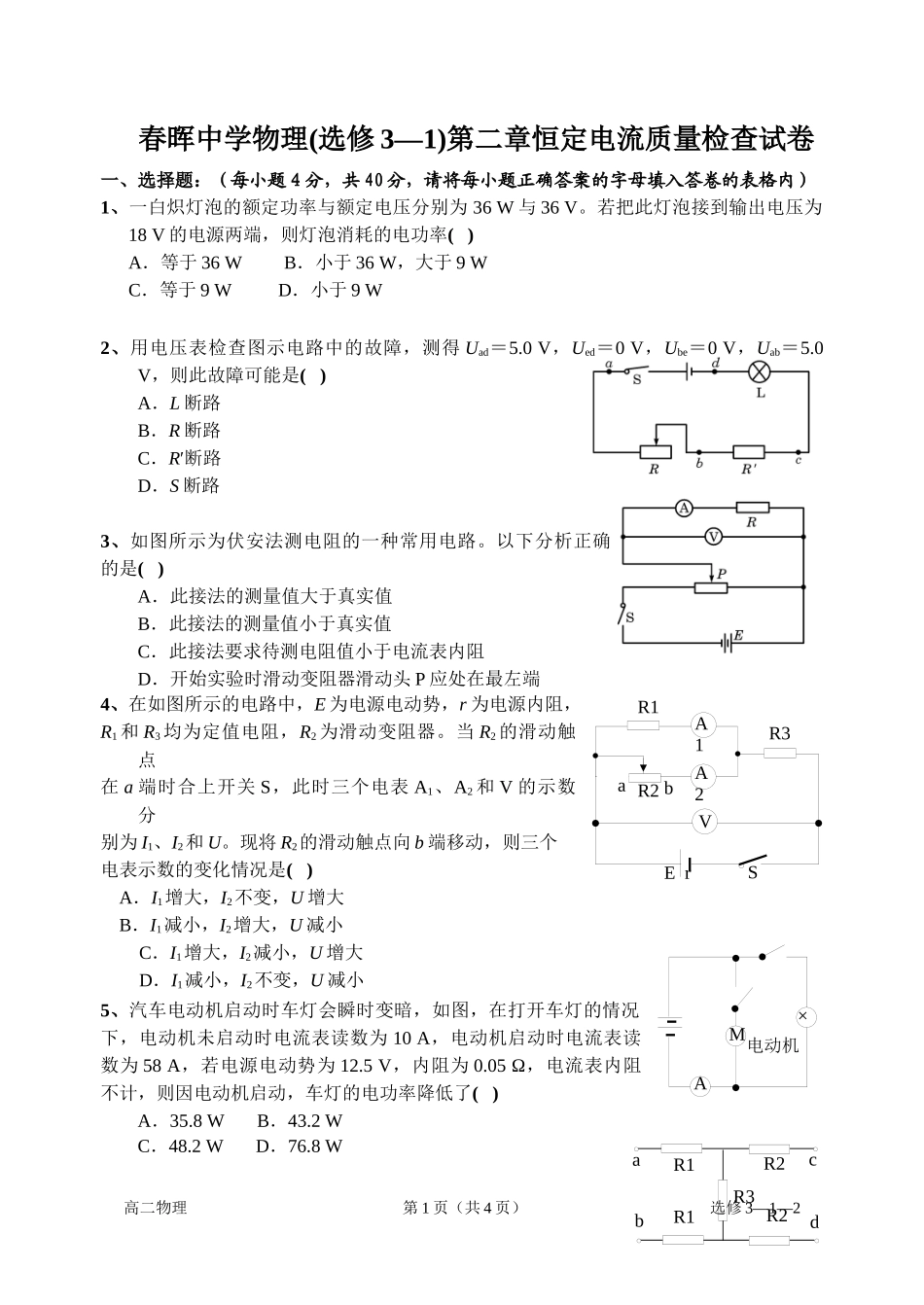

A1A2VSR1R2R3abErAM×电动机abcdR1R2R3R1R2春晖中学物理(选修3—1)第二章恒定电流质量检查试卷一、选择题：（每小题４分，共40分，请将每小题正确答案的字母填入答卷的表格内）1、一白炽灯泡的额定功率与额定电压分别为36W与36V。若把此灯泡接到输出电压为18V的电源两端，则灯泡消耗的电功率()A．等于36WB．小于36W，大于9WC．等于9WD．小于9W2、用电压表检查图示电路中的故障，测得Uad＝5.0V，Ued＝0V，Ube＝0V，Uab＝5.0V，则此故障可能是()A．L断路B．R断路C．R′断路D．S断路3、如图所示为伏安法测电阻的一种常用电路。以下分析正确的是()A．此接法的测量值大于真实值B．此接法的测量值小于真实值C．此接法要求待测电阻值小于电流表内阻D．开始实验时滑动变阻器滑动头P应处在最左端4、在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。现将R2的滑动触点向b端移动，则三个电表示数的变化情况是()A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小5、汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10A，电动机启动时电流表读数为58A，若电源电动势为12.5V，内阻为0.05Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了()A．35.8WB．43.2WC．48.2WD．76.8W高二物理第1页（共4页）选修3—1—2AV测定一段电阻丝（约5Ω）的电阻A．AV描绘小灯泡（额定电压为2.5V）的伏安特性曲线C．×A测定电源的电动势和内电阻（约3Ω）B．VG测定电流表内阻D．6、如图所示，当ab端接入100V电压时，cd两端为20V；当cd两端接入100V时，ab两端电压为50V，则R1∶R2∶R3之比是()A．4∶1∶2B．2∶1∶1C．3∶2∶1D．以上都不对7、如图所示，电源E的电动势为3.2V，电阻R的阻值为30Ω，小灯泡L的额定电压为3.0V，额定功率为4.5W，当开关接位置1时，电压表的示数为3V，那么当开关接到位置2时，小灯泡L的发光情况是()A．很暗，甚至不亮B．正常发光C．比正常发光略亮D．有可能被烧坏8、某同学欲采用如图所示的电路完成相关实验。图中电流表的量程为0.6A，内阻约0.1Ω；电压表的量程为3V，内阻约6kΩ；Ｇ为小量程电流表；电源电动势约3V，内阻较小，下列电路中正确的是()9、关于电功和电热．以下说法正确的是()A．外电路电流做的功一定等于电热B．外电路中电流所做的功一定大于电热C．只有在外电路是纯电阻的情况下．电功才等于电热D．当外电路有电动机、电解槽的情况下电流做的功将转化为热能、机械能、化学能，因此，电功大于电热10、如图所示，用半偏法测电流表G的内电阻Rg，下列说法中正确的是()A．电键S1闭合前，R1必须调节到高阻值处B．电键S1闭合前，R2的必须调节到最大C．当电流表示数从满偏电流I1调到半偏电流I1/2时，R2中电流稍大于I1/2高二物理第2页（共4页）选修3—1—2A—V—Ω5000Ω/V2500Ω/V~Na2.55.02.5P~⌒~V~－ΩΩOFF1001012.5105025050050025050102.5×1×10×100×1kV~VmA+－ΩAVRxRPABESAAVRxRPABESBARxRPABESCAVRxRPABESDV（a）（b）0252030D．电源电动势的大小及相应的R1最大值的大小，对实验误差有很大影响二．实验与探究：（11小题10分、12小题10分共20分把答案填在相应的横线上或按题目要求作答.）11、实验室进了一批低电阻的电磁螺线管，已知螺线管使用的金属丝电阻率ρ=1.7×10－8Ωm。课外活动小组的同学设计了一个试验来测算螺线管使用的金属丝长度。他们选择了多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器（千分尺）、导线和学生电源等。⑴他们使用多用电表粗测金属丝的电阻，操作过程分以下三个步骤：（请填写第②步操作）①将红、黑表笔分别插入多用电表的“＋”、“－”插孔；选择电阻档“×1”；________________________________________________________________②；③把红黑表笔分别与螺线管金属丝的两端相接，多用表的示数如图（a）所示。⑵根据多用电表示数，为了减少实验误差，并在实验中获得较大的电压调节范围，应从图9（b）的A...
