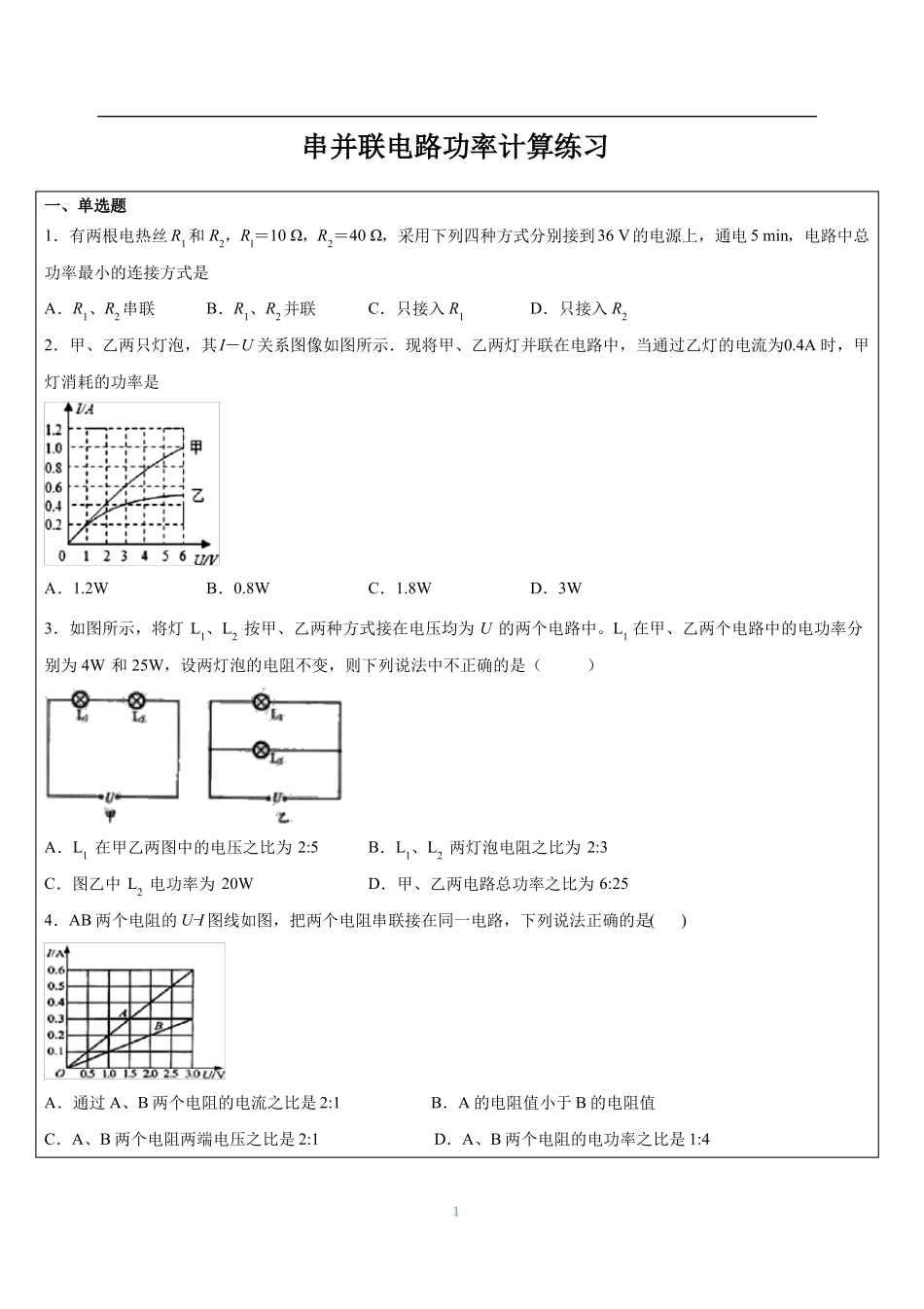

串并联电路功率计算练习一、单选题1．有两根电热丝R1和R2，Rl＝10Ω，R2＝40Ω，采用下列四种方式分别接到36V的电源上，通电5min，电路中总功率最小的连接方式是A．R1、R2串联B．R1、R2并联C．只接入R1D．只接入R22．甲、乙两只灯泡，其I－U关系图像如图所示．现将甲、乙两灯并联在电路中，当通过乙灯的电流为0.4A时，甲灯消耗的功率是A．1.2WB．0.8WC．1.8WD．3W3．如图所示，将灯L1、L2按甲、乙两种方式接在电压均为U的两个电路中。L1在甲、乙两个电路中的电功率分别为4W和25W，设两灯泡的电阻不变，则下列说法中不正确的是（）A．L1在甲乙两图中的电压之比为2:5C．图乙中L2电功率为20WB．L1、L2两灯泡电阻之比为2:3D．甲、乙两电路总功率之比为6:254．AB两个电阻的U-I图线如图，把两个电阻串联接在同一电路，下列说法正确的是()A．通过A、B两个电阻的电流之比是2:1B．A的电阻值小于B的电阻值C．A、B两个电阻两端电压之比是2:1D．A、B两个电阻的电功率之比是1:415．如图所示，当闭合开关S1、断开开关S2时，整个电路消耗的电功率为36W；闭合开关S2、断开开关S1时，整个电路消耗的电功率为18W，那么S1、S2都闭合时，整个电路消耗的电功率为A．54WC．12WB．27WD．6W6．如图所示为一只“6V1.5W”小灯泡的电流随电压变化的关系图像．若把两个这样的灯泡串联起来，接在8V的电源两端，则此时每只灯泡的电阻及实际功率为A．24Ω0.67WC．24Ω0.96WB．20Ω0.8WD．20Ω0.67W7．有两灯如图所示，L1，L2分别标有“15V1A”；“10V0.5A”，的字样，其中一灯正常发光时，它们的功率之比是A．4∶3C．5∶3B．3∶4D．3∶28．甲灯的额定电压为12V，乙灯的额定电功率为6W，甲、乙两灯电阻分别为R甲、R乙，且R甲R乙并保持不变。将它们以某种方式接到电压为U的电源上时，两灯均正常发光；将它们以另一种方式连接到电压为U'的电源上时，乙灯正常发光，甲灯的实际功率是额定功率的A．4：3B．3：49，则U'与U的比值为()16D．3：7C．7：329．现有R1、R2两个电阻，它们的U-I关系图象分别如图甲、图乙所示.将这两个电阻串联后接入电压为6V的电源两端，下列说法正确的是（）A．该电路中电阻R1的阻值是电阻R2阻值的2倍B．通过电阻R1的电流是通过电阻R2电流的2倍C．电阻R2两端的电压与电阻R2两端的电压相等D．电阻R1与电阻R2的电功率相等10．如图所示.电源电压保持不变.开关s闭合后.灯L1、L2都能正常工作，甲、乙两个电表的示数之比是4:5，此时灯L1、L2的电功率之比是A．4:5B．4:1C．1:4D．5:411．有两个灯泡，L1标有“6V，3W”的字样，L2没有标记，测得L2电阻为6Ω，测们串联在电路中，两灯均正常发光，那么该电路两端电压和L2的电功率分别是A．12V，2WB．9V，1.5WC．10V，2WD．10V，1.5W12．图甲是小灯泡L和电阻R的电流随电压变化L的图象，将它们按图乙所示接入电路中，已知该电路中电源电压是2V．则下列结论错误的是A．只闭合开关S，电路消耗的功率是1WB．闭合S、S1后，电流表示数为0.7A3C．闭合S、S1后，电路消耗的总功率为1.4WD．闭合S、S1后，20s电路消耗的电能为20J13．将标有“3V3W”字样的甲灯和“6V6W”字样的乙灯接入电路．若不考虑温度对电阻的影响，则对两灯接入电路后的结果有如下判断：∶两灯串联后接到电压为9V的电源两端，两灯均能正常发光；∶两灯串联，当其中一灯消耗的功率是3W时，两灯消耗的总功率是9W；∶两灯并联后接到电压为1.5V的电源两端，甲、乙两灯消耗的功率之比为2：1；∶两灯并联，当其中一灯消耗的功率是1.5W时，另一灯两端的电压为3V．其中判断正确是A．∶∶B．∶∶C．∶∶D．∶∶14．如图所示的电路，电源电压保持不变，电阻R1、R2的阻值分别为10和20，只闭合开关S，将滑片P移到中S1，点，电压表示数为6V，电阻R1的功率为P1，闭合开关S、将滑片移到最左端，电阻R2的功率为P2，若P则1:P22:9．下列说法正确的是A．电源电压为18VB．滑动变阻器的最大电阻为40C．电路的最大功率为8.1WD．电路的最小功率为2.025W15．R1与R2并联在电路中，消耗的功率之比为4：3，如果把R1、R2串联起来，仍接在同一电路中，则R1R2消耗的功率之比是A．4：3B．9：16C．3：4D．16：916．如图所示的...
