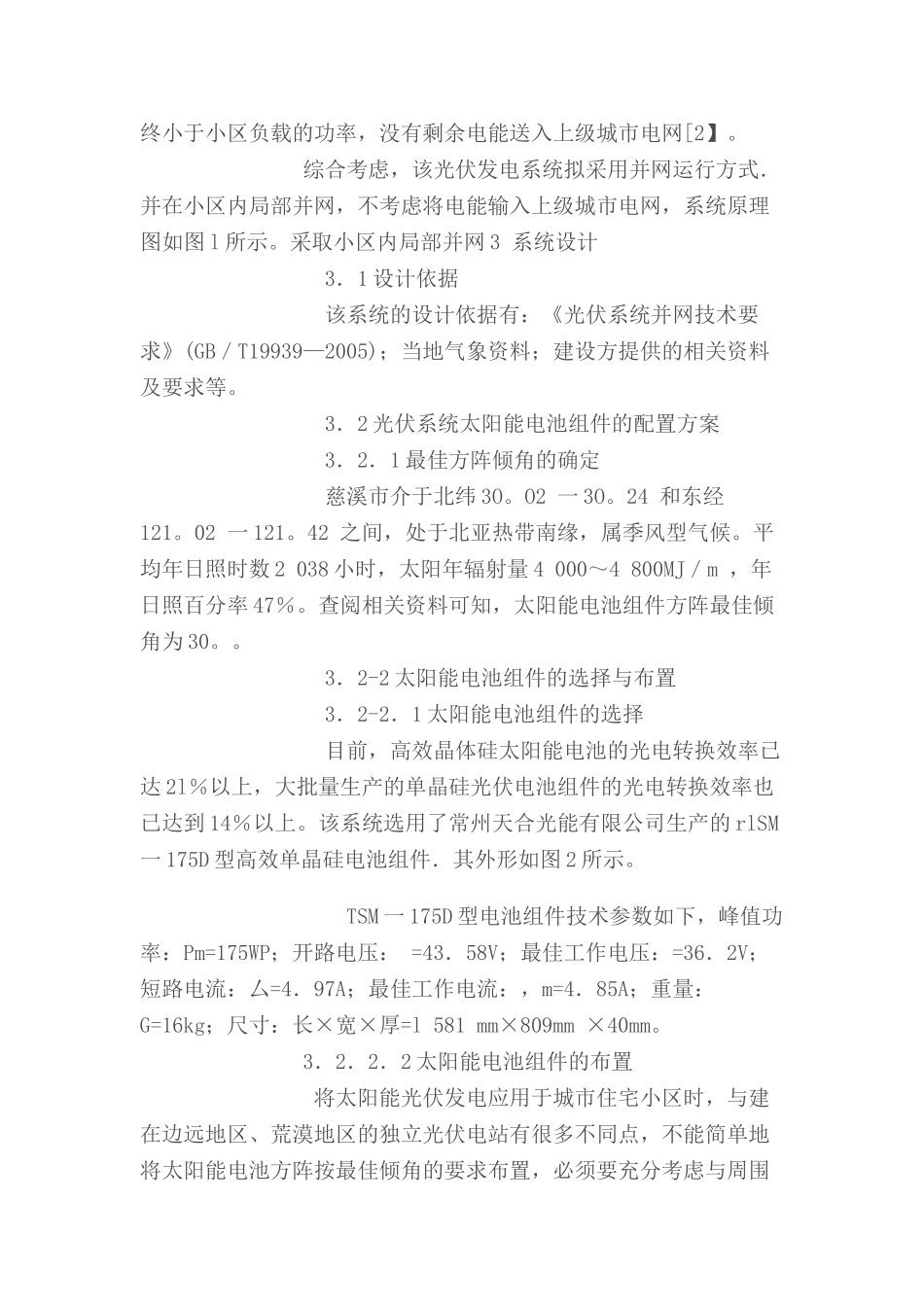

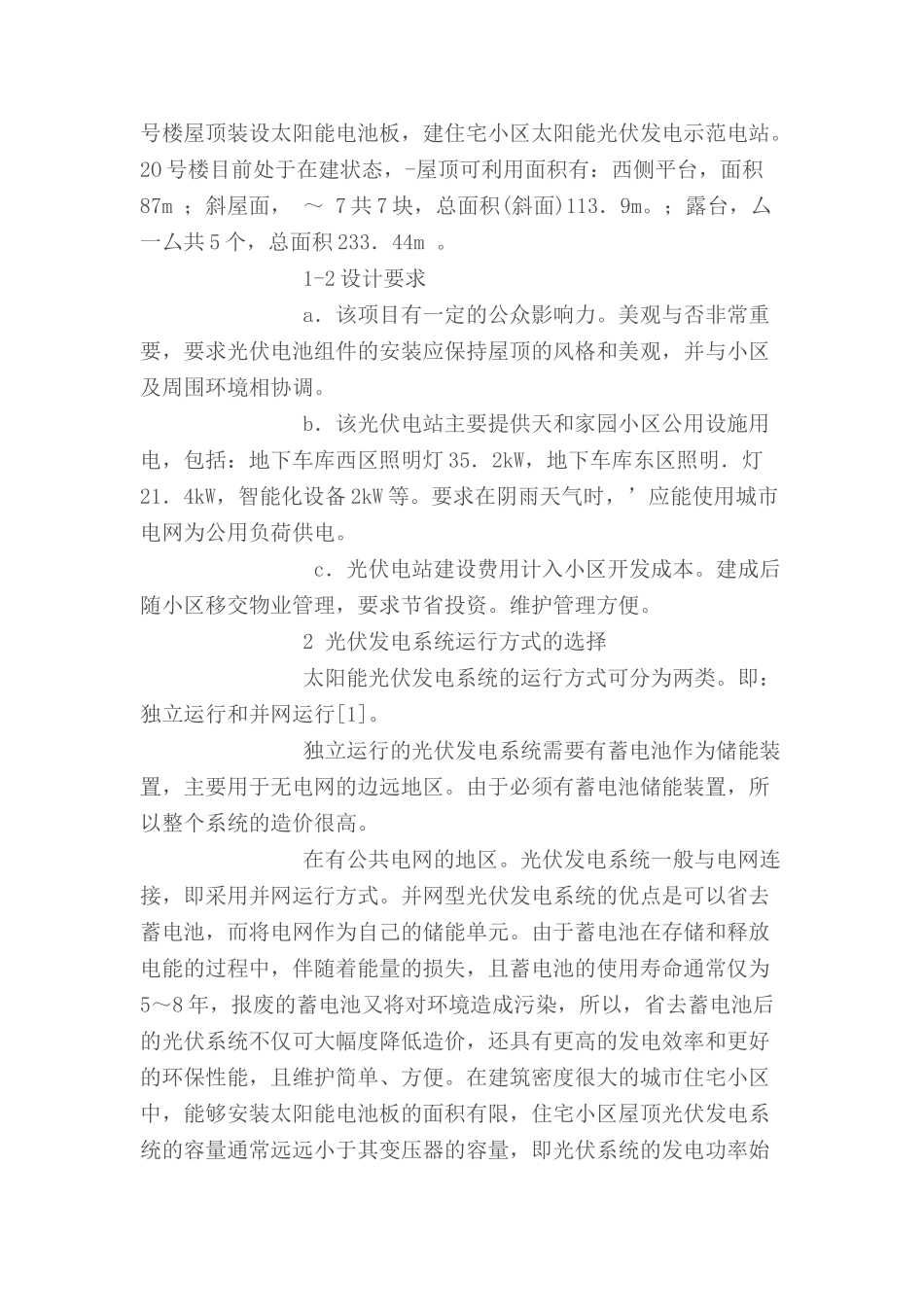

太阳能小屋的设计摘要介绍了浙江省慈溪市天和家园住宅小区43kW．屋顶太阳能并网光伏发电系统的设计思路，以及系统的具体功能与配置，提出了设计中需要注意的问题及具体的解决方案。包括：①光伏系统提供公用设施用电，在阴雨天时使用城市电网为公用负荷供电；②光伏系统在小区内局部并网．不考虑将电能输入上级城市电网；③太阳能电池组件方阵倾角确定为3O。，选用常州天合光能有限公司生产的TSM一175D型高效单晶硅电池组件。分析了组件分组串接原则，确定了布置方案；(并网逆变器选择德国艾思玛(SMA)公司SMC6o(》0rIL型无变压器集中式逆变器和SB5o0仇1．型无变压器多组串逆变器；(地下车库照明负荷曲线与日照曲线接近．因此选择地下车库照明和智能化设备用电为光伏系统负荷；⑥简介了防直击雷和防感应雷措施．以及选择电缆和设计支架时应考虑的因素；⑦监控系统选用SMA的SunnyBoyControlPlus产品。关键词住宅小区并网光伏发电太阳能电池组件多组串逆变器1项目简介1．1天和家园住宅小区概况浙江省慈溪市天和家园住宅小区占地面积64788m2，总建筑面积13．4万m2。小区住宅整体布置方式为南北朝向，南北均无高大建筑物，无遮阴情况，日照充分。小区建筑住宅以多层为主，屋顶呈人字形，楼高22．2—22．86m。计划在天和家园2O号楼屋顶装设太阳能电池板，建住宅小区太阳能光伏发电示范电站。2O号楼目前处于在建状态，-屋顶可利用面积有：西侧平台，面积87m；斜屋面，～7共7块，总面积(斜面)113．9m。；露台，厶一厶共5个，总面积233．44m。1-2设计要求a．该项目有一定的公众影响力。美观与否非常重要，要求光伏电池组件的安装应保持屋顶的风格和美观，并与小区及周围环境相协调。b．该光伏电站主要提供天和家园小区公用设施用电，包括：地下车库西区照明灯35．2kW，地下车库东区照明．灯21．4kW，智能化设备2kW等。要求在阴雨天气时，’应能使用城市电网为公用负荷供电。c．光伏电站建设费用计入小区开发成本。建成后随小区移交物业管理，要求节省投资。维护管理方便。2光伏发电系统运行方式的选择太阳能光伏发电系统的运行方式可分为两类。即：独立运行和并网运行[1]。独立运行的光伏发电系统需要有蓄电池作为储能装置，主要用于无电网的边远地区。由于必须有蓄电池储能装置，所以整个系统的造价很高。在有公共电网的地区。光伏发电系统一般与电网连接，即采用并网运行方式。并网型光伏发电系统的优点是可以省去蓄电池，而将电网作为自己的储能单元。由于蓄电池在存储和释放电能的过程中，伴随着能量的损失，且蓄电池的使用寿命通常仅为5～8年，报废的蓄电池又将对环境造成污染，所以，省去蓄电池后的光伏系统不仅可大幅度降低造价，还具有更高的发电效率和更好的环保性能，且维护简单、方便。在建筑密度很大的城市住宅小区中，能够安装太阳能电池板的面积有限，住宅小区屋顶光伏发电系统的容量通常远远小于其变压器的容量，即光伏系统的发电功率始终小于小区负载的功率，没有剩余电能送入上级城市电网[2】。综合考虑，该光伏发电系统拟采用并网运行方式．并在小区内局部并网，不考虑将电能输入上级城市电网，系统原理图如图l所示。采取小区内局部并网3系统设计3．1设计依据该系统的设计依据有：《光伏系统并网技术要求》(GB／T19939—2005)；当地气象资料；建设方提供的相关资料及要求等。3．2光伏系统太阳能电池组件的配置方案3．2．1最佳方阵倾角的确定慈溪市介于北纬3O。O2一3O。24和东经121。02一121。42之间，处于北亚热带南缘，属季风型气候。平均年日照时数2038小时，太阳年辐射量4000～4800MJ／m，年日照百分率47％。查阅相关资料可知，太阳能电池组件方阵最佳倾角为30。。3．2-2太阳能电池组件的选择与布置3．2-2．1太阳能电池组件的选择目前，高效晶体硅太阳能电池的光电转换效率已达2l％以上，大批量生产的单晶硅光伏电池组件的光电转换效率也已达到14％以上。该系统选用了常州天合光能有限公司生产的rlSM一175D型高效单晶硅电池组件．其外形如图2所示。TSM一175D型电池组件技术参数如下，峰值功率：Pm=175WP；开路电压：=43．58V；最佳工作电压：=36．2V；短路电流：厶=4．...
