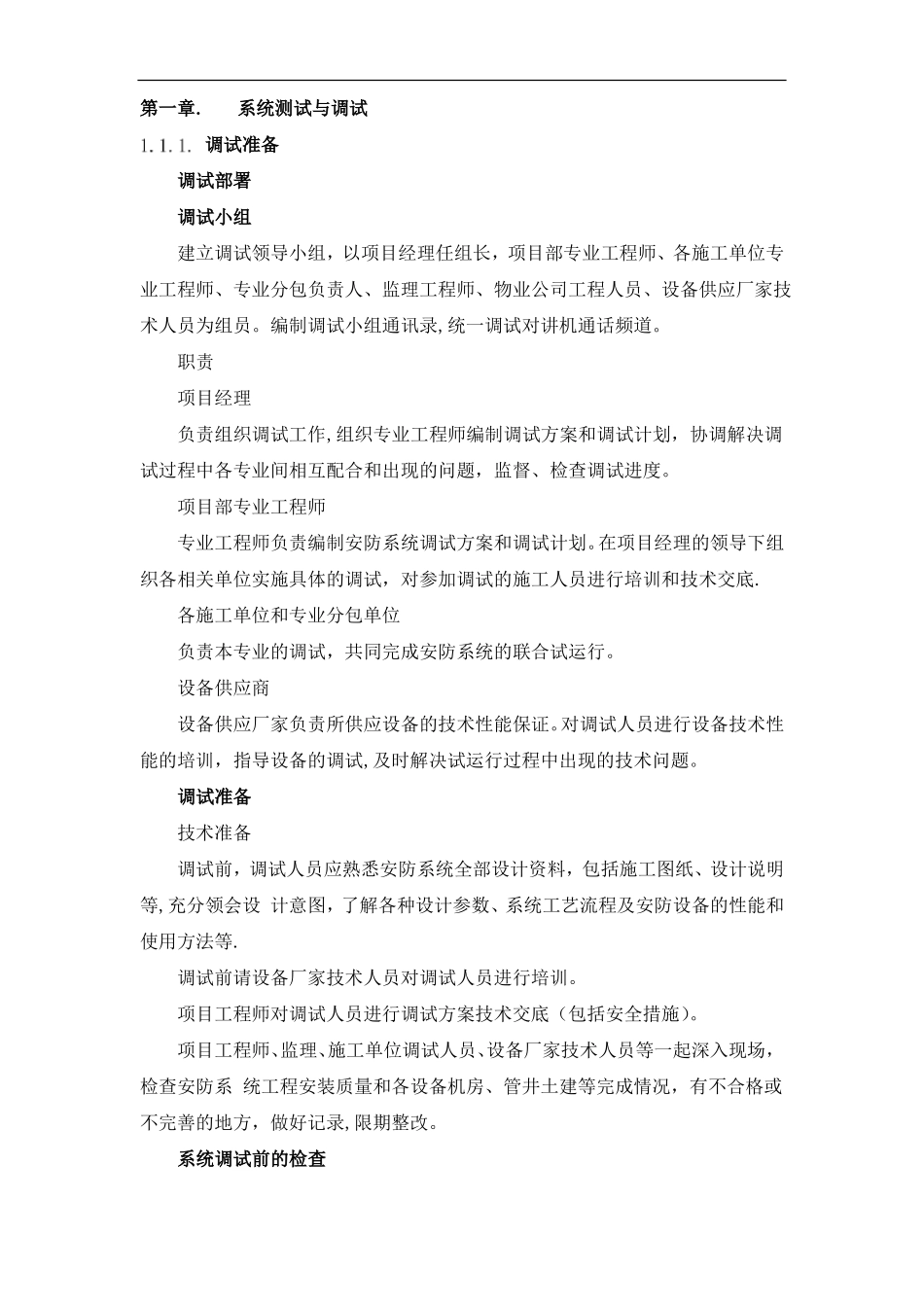

第一章.系统测试与调试调试准备调试部署调试小组建立调试领导小组,以项目经理任组长,项目部专业工程师、各施工单位专业工程师、专业分包负责人、监理工程师、物业公司工程人员、设备供应厂家技术人员为组员。编制调试小组通讯录,统一调试对讲机通话频道。职责项目经理负责组织调试工作,组织专业工程师编制调试方案和调试计划,协调解决调试过程中各专业间相互配合和出现的问题,监督、检查调试进度。项目部专业工程师专业工程师负责编制安防系统调试方案和调试计划。在项目经理的领导下组织各相关单位实施具体的调试,对参加调试的施工人员进行培训和技术交底.各施工单位和专业分包单位负责本专业的调试,共同完成安防系统的联合试运行。设备供应商设备供应厂家负责所供应设备的技术性能保证。对调试人员进行设备技术性能的培训,指导设备的调试,及时解决试运行过程中出现的技术问题。调试准备技术准备调试前,调试人员应熟悉安防系统全部设计资料,包括施工图纸、设计说明等,充分领会设计意图,了解各种设计参数、系统工艺流程及安防设备的性能和使用方法等.调试前请设备厂家技术人员对调试人员进行培训。项目工程师对调试人员进行调试方案技术交底(包括安全措施)。项目工程师、监理、施工单位调试人员、设备厂家技术人员等一起深入现场,检查安防系统工程安装质量和各设备机房、管井土建等完成情况,有不合格或不完善的地方,做好记录,限期整改。系统调试前的检查安防系统管线、设备和配套工程等必须全部施工完毕。运转调试前项目专业工程师、监理、施工单位调试人员、设备厂家技术人员须对安防系统安装情况进行全面检查。其全部符合设计、施工及验收规范和工程质量标准的要求,才能进行试运转和调试。核对各种安防设备的型号、规格及系统结构是否符合设计要求及规范要求.常用调试用仪器如兆欧表,万用表等已经准备就绪;现场准备检查电源、水源、燃气及现场清洁情况等是否具备调试条件。将调试技术交底内容张贴于醒目的地方。准备好空白的调试表格.调试验收依据《安全防范工程技术规范GB50348-2004》;《入侵报警系统工程设计规范》(GB50394-2007)《入侵探测器通用技术条件》(GB10408.1-2000)《智能建筑工程质量验收规范GB50339》施工图纸、相关验收规范与标准等调试方法和步骤综合布线系统调试调试前准备收集设计图纸,包括设计说明、系统图、平面图、深化设计图纸、设计变更资料、工程技术规范、甲方要求等,充分了解设计意图;设计参数和系统全貌;收集设备产品使用说明书,了解各个设备的性能和使用方法;做好工器具的准备序号12仪表名称工程宝关键参数视频制式显示;视频信号强度分析测量;PTZ云台控制功能数量22数字式万用可测量电流、电压、电阻、音频电平、电容表量、电感量。序号34仪表名称关键参数数量21钳形电流表钳子直径0.5cm内,建议选择较细的表钳场强仪双频道电平测量、斜率测量;C/N测量、V/A测量;数字电视信号平均功率测量调试前检查检查光纤接插软线中的连接器端面是否装配有合适的保护盖帽;抽检光纤接插软线中光纤的类型标记是否符合设计要求;检查光纤插座的连接器型号、数量、位置是否符合设计要求;检查光缆的弯曲半径是否满足至少为光缆外径15倍的要求;采用红外通光笔对光纤通断进行抽测。系统测试对网管进行检测确保全网各段工作正常;按设备清单进行连通性测试;人为制造故障,网管应能及时显示故障,故障恢复后网络应能及时恢复工作;人为制造容错点后网管应能显示故障,并自动排除故障。计算机网络调试、内网无线覆盖调试前准备先确定电磁干扰的分离带有不同种类信号或不同电压的设备如集装在一个共享的容器内﹐应按供货商的有关故障率观察各项性能和功能测试,诊断维护控制功能测试,传输指标测试,其他必要的测试,检查各电话分机之安装及其标称功能,检查后备电源工作状况,检查各配线设备之安装及回路指示,检查备份控制机层之工作状态电缆的安排根据图纸或规格说明书的要求提供一切必需的电缆插锁、插座、接线耳等等﹐并按照电缆的种类与入口方各将它们固定于安装板和安装带上。整齐地安装系统内所有线路的电缆导体﹐并按正规间距将所有半...
