成品玻璃隔断施工工艺VIP免费

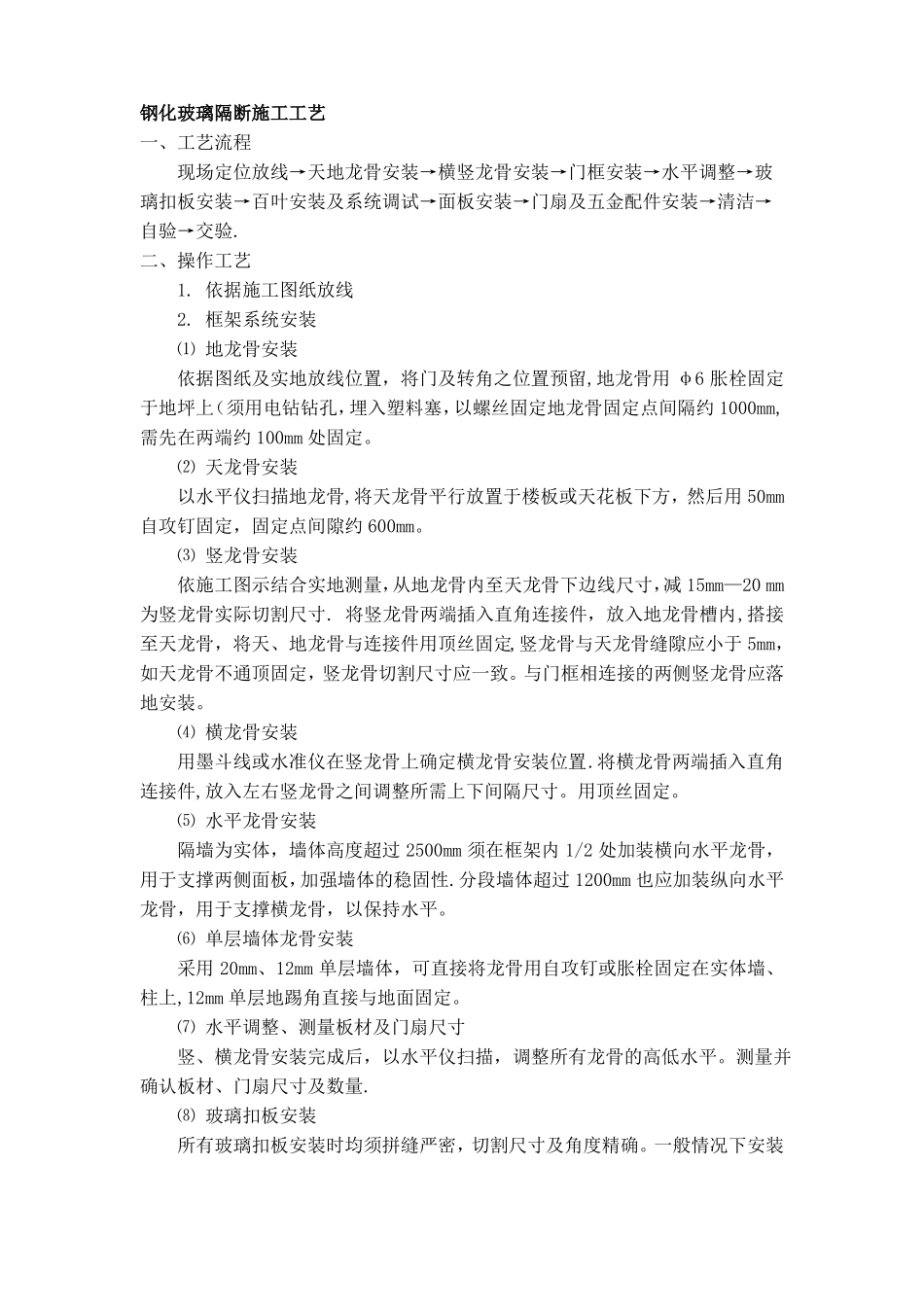

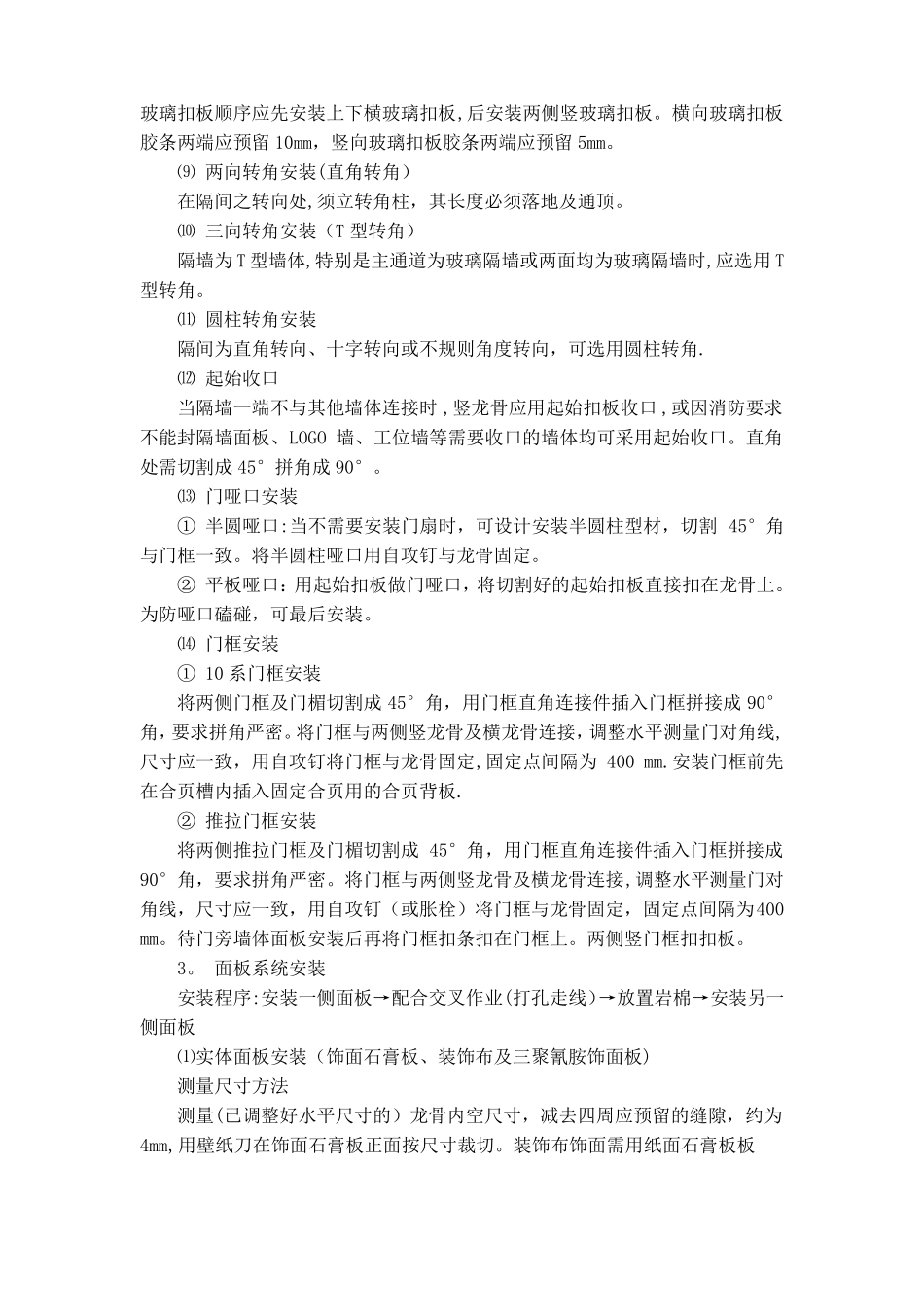

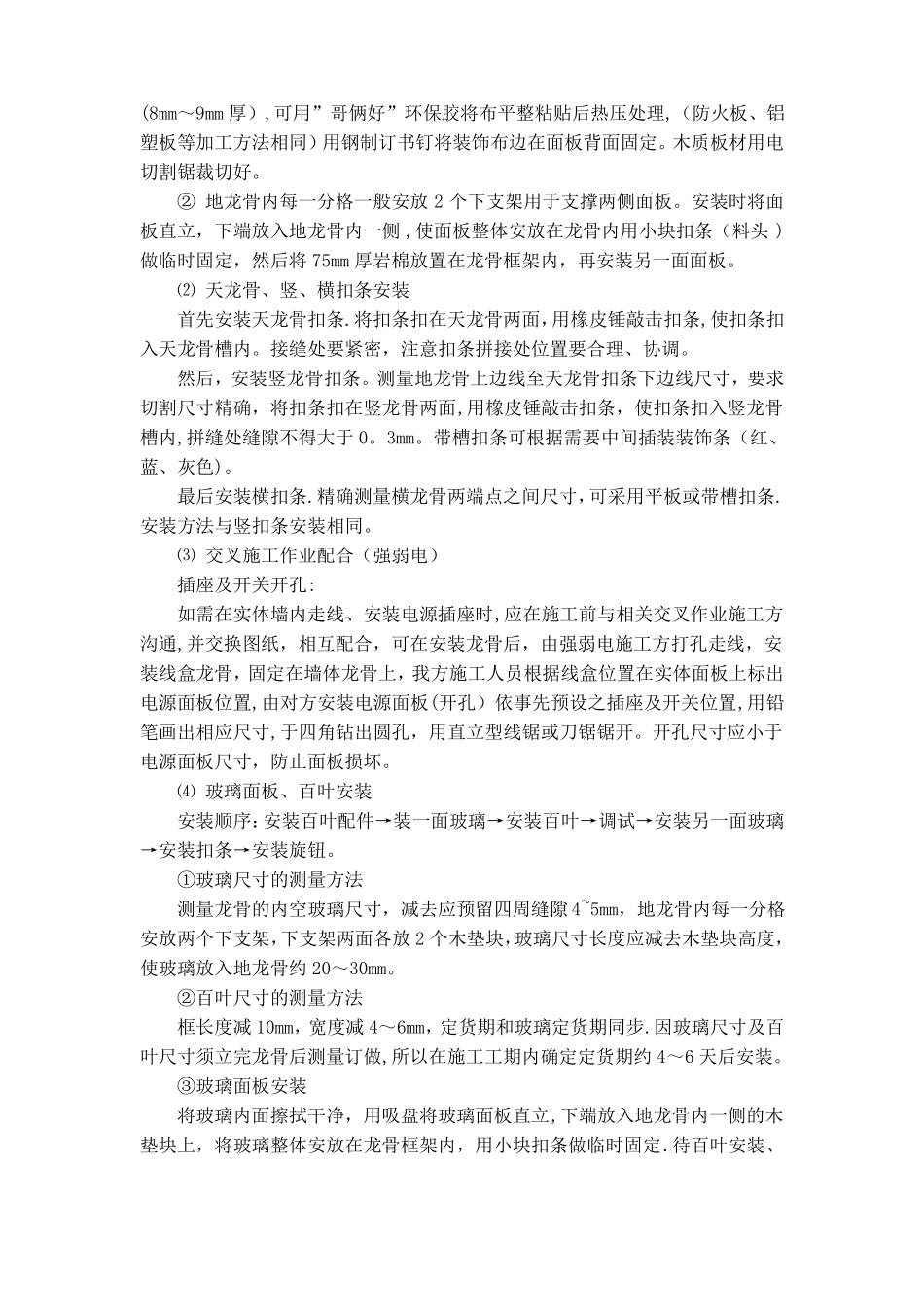

钢化玻璃隔断施工工艺一、工艺流程现场定位放线→天地龙骨安装→横竖龙骨安装→门框安装→水平调整→玻璃扣板安装→百叶安装及系统调试→面板安装→门扇及五金配件安装→清洁→自验→交验.二、操作工艺1.依据施工图纸放线2.框架系统安装⑴地龙骨安装依据图纸及实地放线位置，将门及转角之位置预留,地龙骨用φ6胀栓固定于地坪上（须用电钻钻孔，埋入塑料塞，以螺丝固定地龙骨固定点间隔约1000mm,需先在两端约100mm处固定。⑵天龙骨安装以水平仪扫描地龙骨,将天龙骨平行放置于楼板或天花板下方，然后用50mm自攻钉固定，固定点间隙约600mm。⑶竖龙骨安装依施工图示结合实地测量，从地龙骨内至天龙骨下边线尺寸，减15mm—20mm为竖龙骨实际切割尺寸.将竖龙骨两端插入直角连接件，放入地龙骨槽内,搭接至天龙骨，将天、地龙骨与连接件用顶丝固定,竖龙骨与天龙骨缝隙应小于5mm，如天龙骨不通顶固定，竖龙骨切割尺寸应一致。与门框相连接的两侧竖龙骨应落地安装。⑷横龙骨安装用墨斗线或水准仪在竖龙骨上确定横龙骨安装位置.将横龙骨两端插入直角连接件,放入左右竖龙骨之间调整所需上下间隔尺寸。用顶丝固定。⑸水平龙骨安装隔墙为实体，墙体高度超过2500mm须在框架内1/2处加装横向水平龙骨，用于支撑两侧面板，加强墙体的稳固性.分段墙体超过1200mm也应加装纵向水平龙骨，用于支撑横龙骨，以保持水平。⑹单层墙体龙骨安装采用20mm、12mm单层墙体，可直接将龙骨用自攻钉或胀栓固定在实体墙、柱上,12mm单层地踢角直接与地面固定。⑺水平调整、测量板材及门扇尺寸竖、横龙骨安装完成后，以水平仪扫描，调整所有龙骨的高低水平。测量并确认板材、门扇尺寸及数量.⑻玻璃扣板安装所有玻璃扣板安装时均须拼缝严密，切割尺寸及角度精确。一般情况下安装玻璃扣板顺序应先安装上下横玻璃扣板,后安装两侧竖玻璃扣板。横向玻璃扣板胶条两端应预留10mm，竖向玻璃扣板胶条两端应预留5mm。⑼两向转角安装(直角转角）在隔间之转向处,须立转角柱，其长度必须落地及通顶。⑽三向转角安装（T型转角）隔墙为T型墙体,特别是主通道为玻璃隔墙或两面均为玻璃隔墙时,应选用T型转角。⑾圆柱转角安装隔间为直角转向、十字转向或不规则角度转向，可选用圆柱转角.⑿起始收口当隔墙一端不与其他墙体连接时,竖龙骨应用起始扣板收口,或因消防要求不能封隔墙面板、LOGO墙、工位墙等需要收口的墙体均可采用起始收口。直角处需切割成45°拼角成90°。⒀门哑口安装①半圆哑口:当不需要安装门扇时，可设计安装半圆柱型材，切割45°角与门框一致。将半圆柱哑口用自攻钉与龙骨固定。②平板哑口：用起始扣板做门哑口，将切割好的起始扣板直接扣在龙骨上。为防哑口磕碰，可最后安装。⒁门框安装①10系门框安装将两侧门框及门楣切割成45°角，用门框直角连接件插入门框拼接成90°角，要求拼角严密。将门框与两侧竖龙骨及横龙骨连接，调整水平测量门对角线,尺寸应一致，用自攻钉将门框与龙骨固定,固定点间隔为400mm.安装门框前先在合页槽内插入固定合页用的合页背板.②推拉门框安装将两侧推拉门框及门楣切割成45°角，用门框直角连接件插入门框拼接成90°角，要求拼角严密。将门框与两侧竖龙骨及横龙骨连接,调整水平测量门对角线，尺寸应一致，用自攻钉（或胀栓）将门框与龙骨固定，固定点间隔为400mm。待门旁墙体面板安装后再将门框扣条扣在门框上。两侧竖门框扣扣板。3。面板系统安装安装程序:安装一侧面板→配合交叉作业(打孔走线）→放置岩棉→安装另一侧面板⑴实体面板安装（饰面石膏板、装饰布及三聚氰胺饰面板)测量尺寸方法测量(已调整好水平尺寸的）龙骨内空尺寸，减去四周应预留的缝隙，约为4mm,用壁纸刀在饰面石膏板正面按尺寸裁切。装饰布饰面需用纸面石膏板板(8mm～9mm厚）,可用”哥俩好”环保胶将布平整粘贴后热压处理,（防火板、铝塑板等加工方法相同）用钢制订书钉将装饰布边在面板背面固定。木质板材用电切割锯裁切好。②地龙骨内每一分格一般安放2个下支架用于支撑两侧面板。安装时将面板直立，下端放入地龙骨内一侧,使面板整体安放在龙骨内用小块扣条（料头)做临时固定，然后将75mm厚岩棉放置在龙骨框架内，再安装另...
