操场改造工程内排水沟施工方案VIP免费

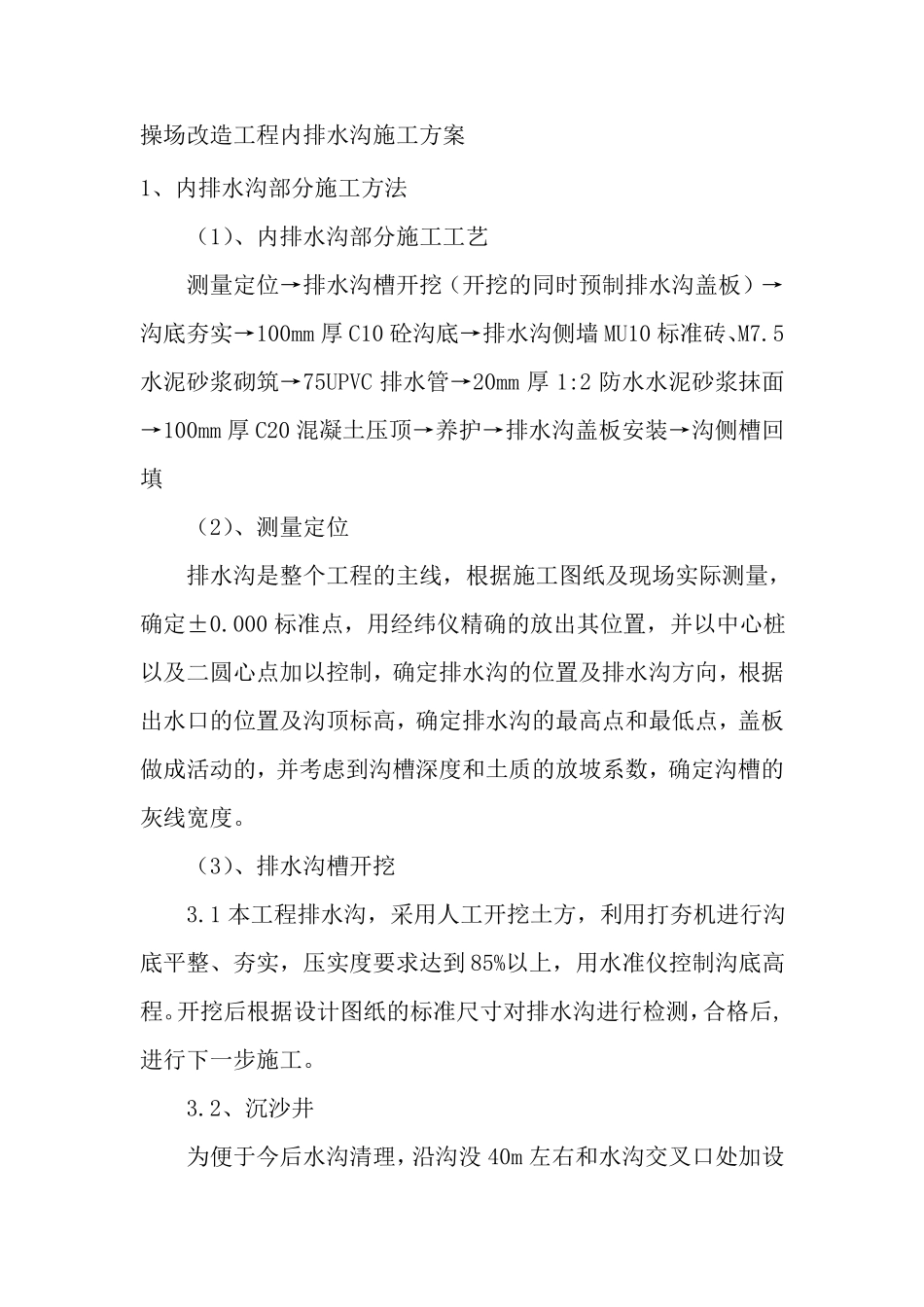

操场改造工程内排水沟施工方案_第1页
1/6

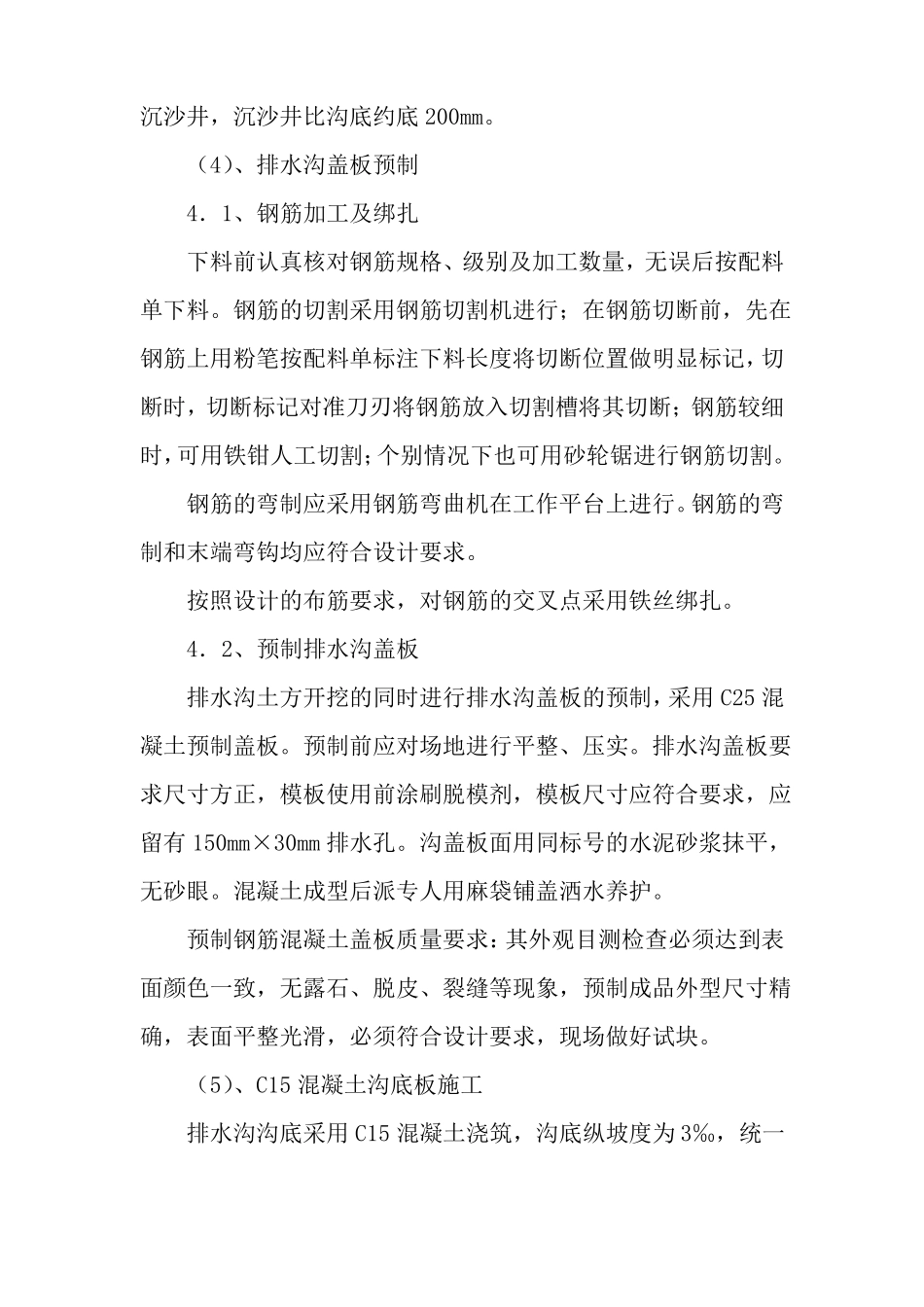

操场改造工程内排水沟施工方案_第2页
2/6

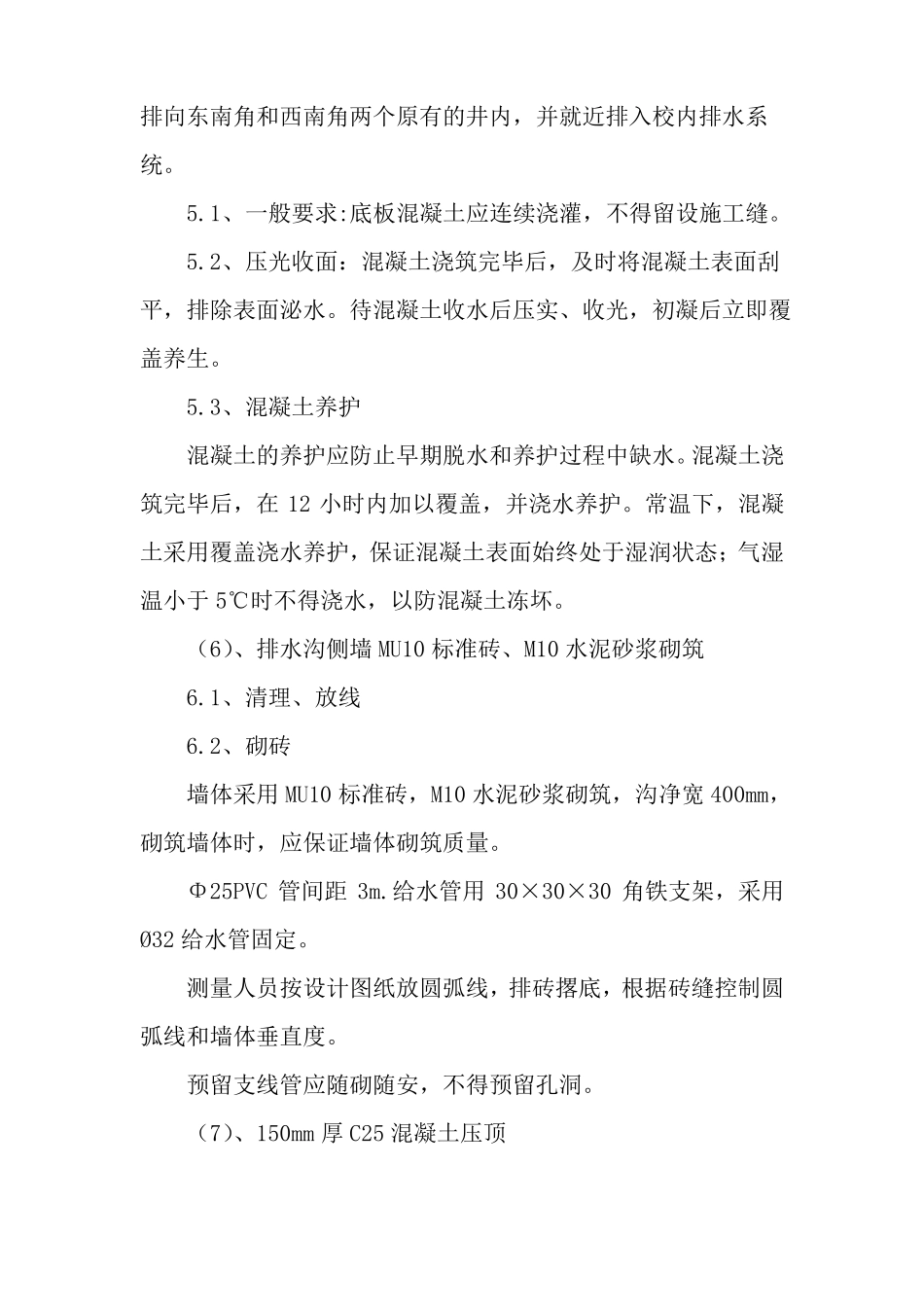

操场改造工程内排水沟施工方案_第3页
3/6
操场改造工程内排水沟施工方案1、内排水沟部分施工方法(1)、内排水沟部分施工工艺测量定位→排水沟槽开挖(开挖的同时预制排水沟盖板)→沟底夯实→100mm厚C10砼沟底→排水沟侧墙MU10标准砖、M7.5水泥砂浆砌筑→75UPVC排水管→20mm厚1:2防水水泥砂浆抹面→100mm厚C20混凝土压顶→养护→排水沟盖板安装→沟侧槽回填(2)、测量定位排水沟是整个工程的主线,根据施工图纸及现场实际测量,确定±0.000标准点,用经纬仪精确的放出其位置,并以中心桩以及二圆心点加以控制,确定排水沟的位置及排水沟方向,根据出水口的位置及沟顶标高,确定排水沟的最高点和最低点,盖板做成活动的,并考虑到沟槽深度和土质的放坡系数,确定沟槽的灰线宽度。(3)、排水沟槽开挖3.1本工程排水沟,采用人工开挖土方,利用打夯机进行沟底平整、夯实,压实度要求达到85%以上,用水准仪控制沟底高程。开挖后根据设计图纸的标准尺寸对排水沟进行检测,合格后,进行下一步施工。3.2、沉沙井为便于今后水沟清理,沿沟没40m左右和水沟交叉口处加设沉沙井,沉沙井比沟底约底200mm。(4)、排水沟盖板预制4.1、钢筋加工及绑扎下料前认真核对钢筋规格、级别及加工数量,无误后按配料单下料。钢筋的切割采用钢筋切割机进行;在钢筋切断前,先在钢筋上用粉笔按配料单标注下料长度将切断位置做明显标记,切断时,切断标记对准刀刃将钢筋放入切割槽将其切断;钢筋较细时,可用铁钳人工切割;个别情况下也可用砂轮锯进行钢筋切割。钢筋的弯制应采用钢筋弯曲机在工作平台上进行。钢筋的弯制和末端弯钩均应符合设计要求。按照设计的布筋要求,对钢筋的交叉点采用铁丝绑扎。4.2、预制排水沟盖板排水沟土方开挖的同时进行排水沟盖板的预制,采用C25混凝土预制盖板。预制前应对场地进行平整、压实。排水沟盖板要求尺寸方正,模板使用前涂刷脱模剂,模板尺寸应符合要求,应留有150mm×30mm排水孔。沟盖板面用同标号的水泥砂浆抹平,无砂眼。混凝土成型后派专人用麻袋铺盖洒水养护。预制钢筋混凝土盖板质量要求:其外观目测检查必须达到表面颜色一致,无露石、脱皮、裂缝等现象,预制成品外型尺寸精确,表面平整光滑,必须符合设计要求,现场做好试块。(5)、C15混凝土沟底板施工排水沟沟底采用C15混凝土浇筑,沟底纵坡度为3‰,统一排向东南角和西南角两个原有的井内,并就近排入校内排水系统。5.1、一般要求:底板混凝土应连续浇灌,不得留设施工缝。5.2、压光收面:混凝土浇筑完毕后,及时将混凝土表面刮平,排除表面泌水。待混凝土收水后压实、收光,初凝后立即覆盖养生。5.3、混凝土养护混凝土的养护应防止早期脱水和养护过程中缺水。混凝土浇筑完毕后,在12小时内加以覆盖,并浇水养护。常温下,混凝土采用覆盖浇水养护,保证混凝土表面始终处于湿润状态;气湿温小于5℃时不得浇水,以防混凝土冻坏。(6)、排水沟侧墙MU10标准砖、M10水泥砂浆砌筑6.1、清理、放线6.2、砌砖墙体采用MU10标准砖,M10水泥砂浆砌筑,沟净宽400mm,砌筑墙体时,应保证墙体砌筑质量。Φ25PVC管间距3m.给水管用30×30×30角铁支架,采用Ø32给水管固定。测量人员按设计图纸放圆弧线,排砖撂底,根据砖缝控制圆弧线和墙体垂直度。预留支线管应随砌随安,不得预留孔洞。(7)、150mm厚C25混凝土压顶防水水泥砂浆抹面完工后,进行C25混凝土压顶。C25水泥混凝土施工前,应将水泥、砂、卵石等材料送至业主认可的当地检测部门进行原材料检测。严格按配合比对组成材料计量,各项配合比应满足一级公路的配合比及有关要求,且混凝土材料的技术要求应满足一级公路对混凝土的有关要求。C25混凝土具体配合数据如下:水泥:水:沙:级配石料=1:0.51:1.81:3.68(8)、20mm厚1:2防水水泥砂浆抹面8.1、抹面砖墙,随砌随将砖缝间渗出的灰浆刮平。8.2、砌体表面粘结的残余砂浆应清除干净,将砖墙面洒水湿润。8.3、抹面水泥砂浆强度等级应符合设计规定,稠度满足施工需要。8.4、水泥砂浆抹面应分成两道抹成。第一道砂浆抹成后,用杠尺刮平,并用木抹子搓平后间隔48h,进行第二道抹面;第二道砂浆应分为两遍赶光压实完成。8.5、抹面的施工接茬应留阶梯形茬,上...
