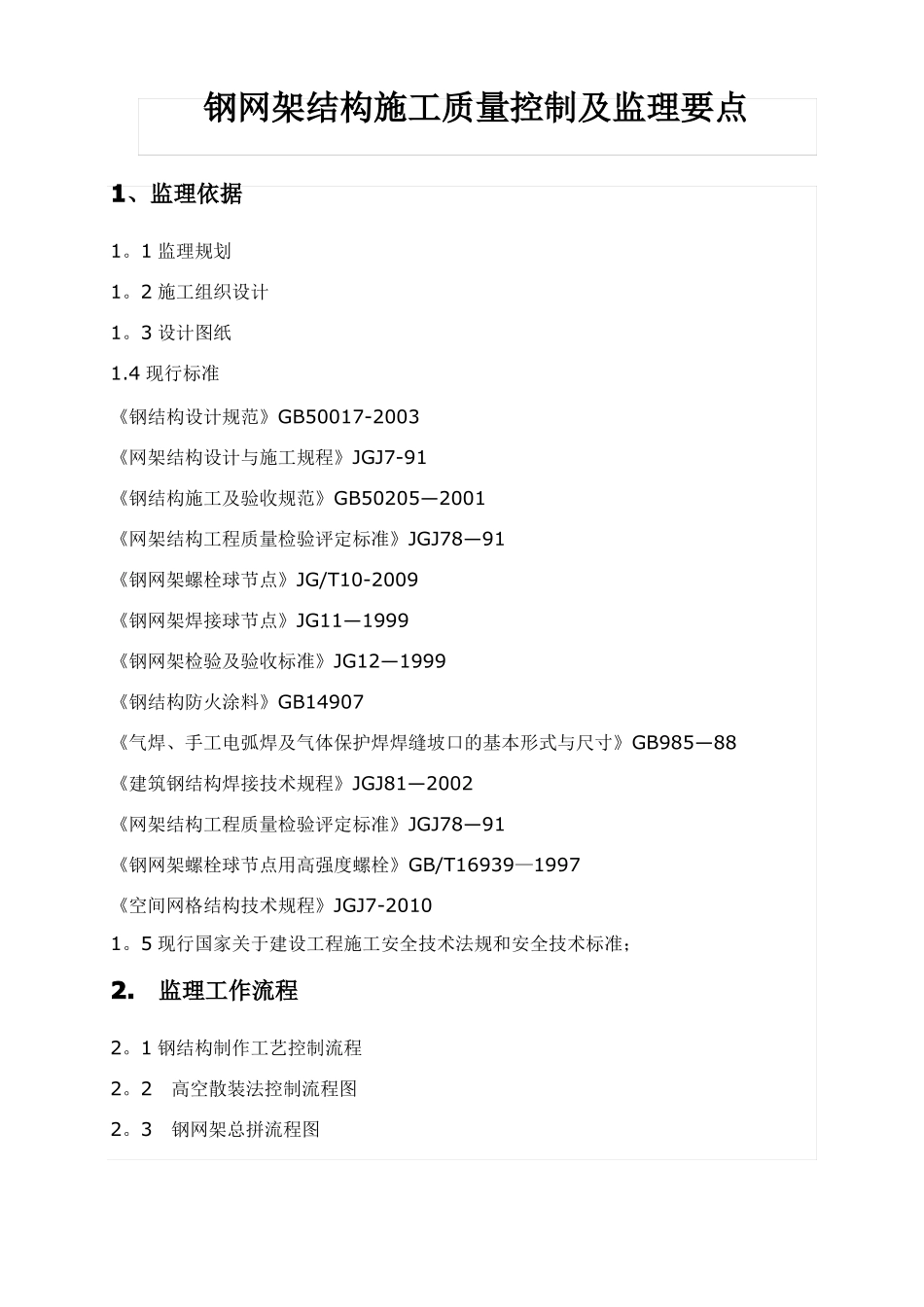

钢网架结构施工质量控制及监理要点1、监理依据1。1监理规划1。2施工组织设计1。3设计图纸1.4现行标准《钢结构设计规范》GB50017-2003《网架结构设计与施工规程》JGJ7-91《钢结构施工及验收规范》GB50205—2001《网架结构工程质量检验评定标准》JGJ78—91《钢网架螺栓球节点》JG/T10-2009《钢网架焊接球节点》JG11—1999《钢网架检验及验收标准》JG12—1999《钢结构防火涂料》GB14907《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985—88《建筑钢结构焊接技术规程》JGJ81—2002《网架结构工程质量检验评定标准》JGJ78—91《钢网架螺栓球节点用高强度螺栓》GB/T16939—1997《空间网格结构技术规程》JGJ7-20101。5现行国家关于建设工程施工安全技术法规和安全技术标准；2.监理工作流程2。1钢结构制作工艺控制流程2。2高空散装法控制流程图2。3钢网架总拼流程图3.监理工作控制目标及控制要点3.1监理控制目标监理组在施工阶段主要通过合同管理、资料信息管理、安全管理及组织协调等手段，实现本项目钢网架结构子分部工程施工质量控制及协助业主实现投资控制、进度控制的目标值。3。1.1质量控制目标高空散装法控制安装时的轴线位置、标高和网架的挠度应符合设计和规范的规定。3.1.2进度控制目标应作好各项准备工作和施工协调工作,及时消除影响施工工期的各种因素，确保合同（计划）工期的实现。3.1。3投资控制目标在实施过程中，应认真履行合同规定的要求，认真作好施工过程中的各项签证工作,并对施工中的各类变更，进行认真审核，努力使投资控制在合理的范围之内。3。1。4安全控制目标确保安装过程中的安全无事故，控制脚手架的刚度、强度和稳定性。必须防止发生火灾。防止高空坠落和坠物.3.2监理工作控制要点3。2.1施工准备阶段的监理工作3。2.1。1熟悉图纸，了解掌握网架各节点的连接,根据实际情况划分小拼单元，提出图纸中的问题或建议。3。2.1。2参加由建设单位组织的设计技术交底，总监理工程师应对设计技术交底会议纪要进行签认。3.2。1.3专业监理工程师审查承包单位报送的施工组织设计（方案)报审表，重点审查拼装操作平台的搭设方案、拼装顺序、安装和纠偏措施、螺栓球节点的施拧要求或焊接球节点的焊接工艺要求，提出审查意见，并经总监理工程师审核签认后报建设单位。3。2.1。4审查施工单位施工现场管理人员是否到场,机具配备情况和完好情况，临时设施和临时用电是否满足要求,人员配备和（测量工、焊工、起重机司机、起重指挥工)持证上岗情况,施工单位报送质量管理体系及管理制度，由总监理工程师对施工现场质量管理进行检查。3.2。1.5参与土建与钢网架安装施工单位的基础或结构的交接，要求钢网架安装单位根据土建单位提供的纵横轴线和水准点，对轴线和标高进行验线。检查验线报告。3.2。1。6对钢网架构件的出场前的质量情况进行检查，确认合格后方可出场，出厂时应提供出厂合格证和构件发货清单。3。2.1。7用于本工程的主要材料如钢材、焊接材料、螺栓球、封板、锥头、套筒、涂装材料的品种、规格、性能应符合现行国家产品标准和设计要求，检查全部进场材料的质量合格证明文件，中文标志及检验报告，有复验要求的按设计或规范要求进行复验，检查复验报告.3。2.1.8构件进场时,应根据安装顺序构件分类堆放，堆放场地要求平整坚实、堆放整齐，堆高要进行控制，防止构件变形，场地周围应有排水措施。3。2.1.9制作安装检查用的钢卷尺、水准仪、经纬仪等各种量测仪量等应进行计量鉴定，并在鉴定期内.检查施工单位的各类计量器具的计量鉴定证书.3.2。1。10按方案搭设好满堂脚手架和操作平台,施工单位检查验收合格后，申报验收合格，方可使用，查施工单位和安检站脚手架验收证书。3.2.1。11检查高空拼装支点的纵横轴线及标高的测量和标记情况，检查测量记录.3。2。2安装过程监理工作控制要点3。2。2。1网架结构安装分项工程的控制，该分项工程可按结构伸缩缝划分为几个检验批.（检验批的划分一般按变形缝、施工段或空间刚度单元划分成一个或若干检验批）质量控制要求：3.2.2.2进场螺栓球、杆件验收螺栓球、杆件制造质量应符合设计要求和规范的规定，查钢构件制作资料...
