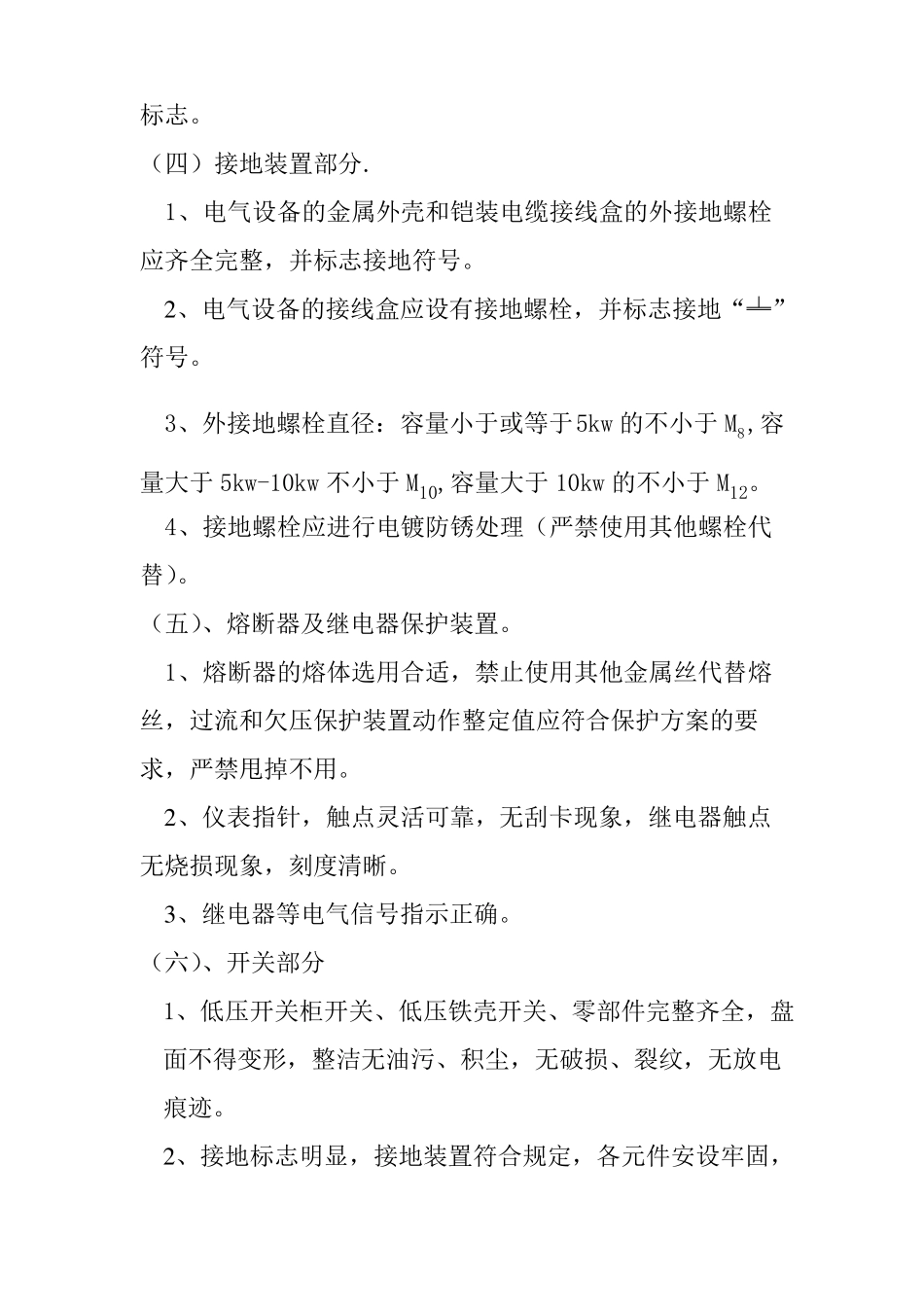

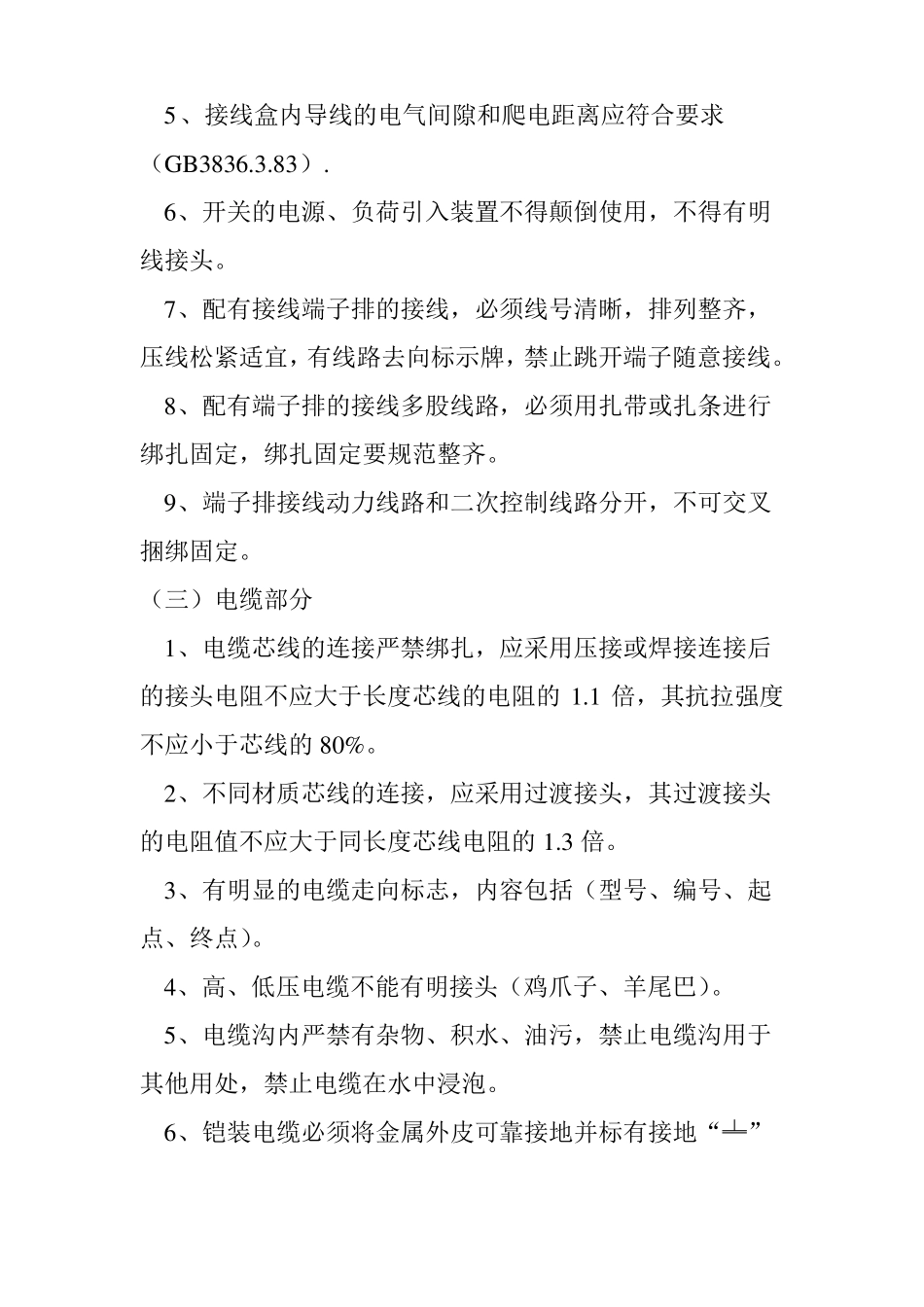

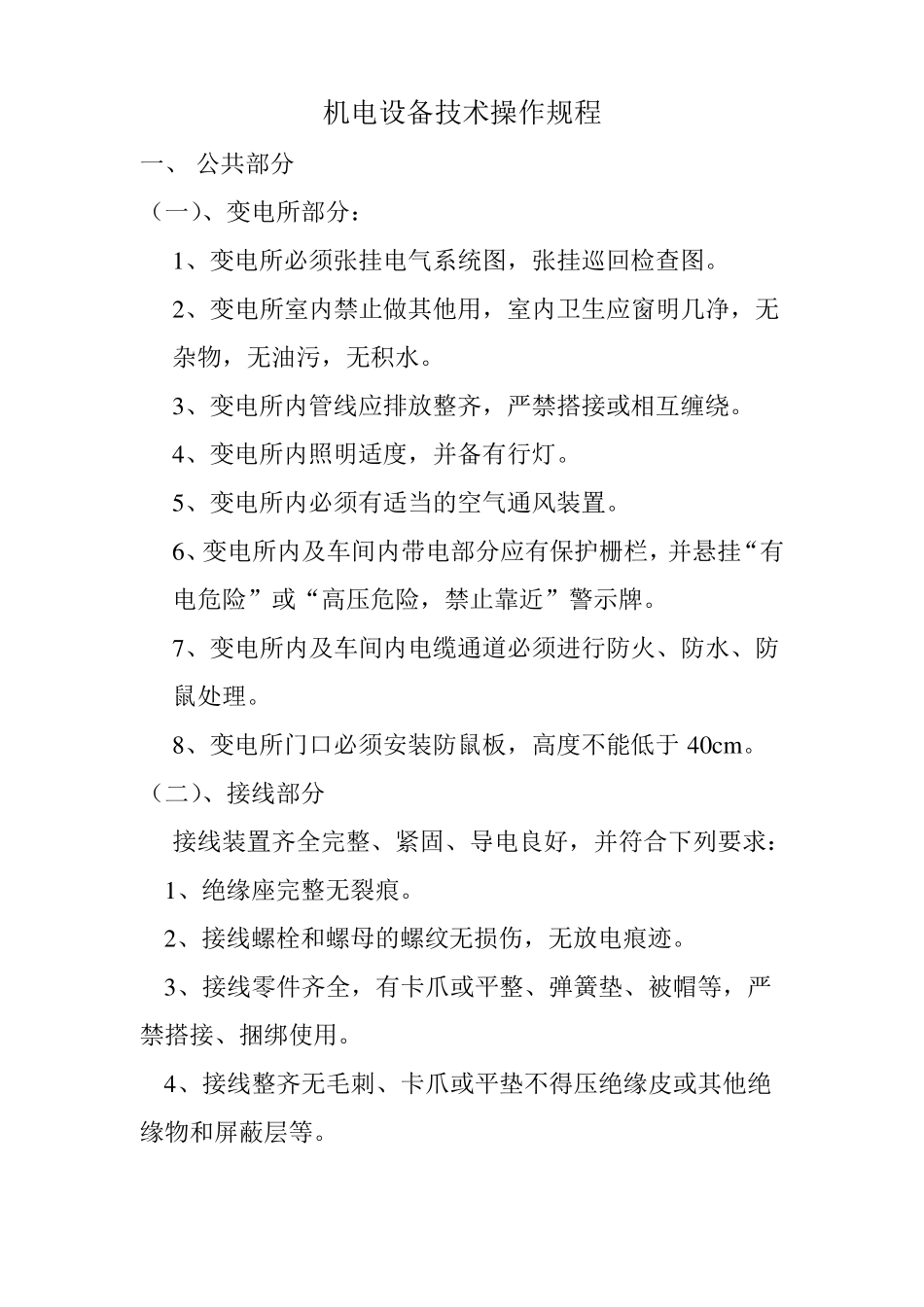

机电设备技术操作规程一、公共部分（一）、变电所部分：1、变电所必须张挂电气系统图，张挂巡回检查图。2、变电所室内禁止做其他用，室内卫生应窗明几净，无杂物，无油污，无积水。3、变电所内管线应排放整齐，严禁搭接或相互缠绕。4、变电所内照明适度，并备有行灯。5、变电所内必须有适当的空气通风装置。6、变电所内及车间内带电部分应有保护栅栏，并悬挂“有电危险”或“高压危险，禁止靠近”警示牌。7、变电所内及车间内电缆通道必须进行防火、防水、防鼠处理。8、变电所门口必须安装防鼠板，高度不能低于40cm。（二）、接线部分接线装置齐全完整、紧固、导电良好，并符合下列要求：1、绝缘座完整无裂痕。2、接线螺栓和螺母的螺纹无损伤，无放电痕迹。3、接线零件齐全，有卡爪或平整、弹簧垫、被帽等，严禁搭接、捆绑使用。4、接线整齐无毛刺、卡爪或平垫不得压绝缘皮或其他绝缘物和屏蔽层等。5、接线盒内导线的电气间隙和爬电距离应符合要求（GB3836.3.83）.6、开关的电源、负荷引入装置不得颠倒使用，不得有明线接头。7、配有接线端子排的接线，必须线号清晰，排列整齐，压线松紧适宜，有线路去向标示牌，禁止跳开端子随意接线。8、配有端子排的接线多股线路，必须用扎带或扎条进行绑扎固定，绑扎固定要规范整齐。9、端子排接线动力线路和二次控制线路分开，不可交叉捆绑固定。（三）电缆部分1、电缆芯线的连接严禁绑扎，应采用压接或焊接连接后的接头电阻不应大于长度芯线的电阻的1.1倍，其抗拉强度不应小于芯线的80%。2、不同材质芯线的连接，应采用过渡接头，其过渡接头的电阻值不应大于同长度芯线电阻的1.3倍。3、有明显的电缆走向标志，内容包括（型号、编号、起点、终点）。4、高、低压电缆不能有明接头（鸡爪子、羊尾巴）。5、电缆沟内严禁有杂物、积水、油污，禁止电缆沟用于其他用处，禁止电缆在水中浸泡。6、铠装电缆必须将金属外皮可靠接地并标有接地“╧”标志。（四）接地装置部分.1、电气设备的金属外壳和铠装电缆接线盒的外接地螺栓应齐全完整，并标志接地符号。2、电气设备的接线盒应设有接地螺栓，并标志接地“╧”符号。3、外接地螺栓直径：容量小于或等于5kw的不小于M8,容量大于5kw-10kw不小于M10,容量大于10kw的不小于M12。4、接地螺栓应进行电镀防锈处理（严禁使用其他螺栓代替）。（五）、熔断器及继电器保护装置。1、熔断器的熔体选用合适，禁止使用其他金属丝代替熔丝，过流和欠压保护装置动作整定值应符合保护方案的要求，严禁甩掉不用。2、仪表指针，触点灵活可靠，无刮卡现象，继电器触点无烧损现象，刻度清晰。3、继电器等电气信号指示正确。（六）、开关部分1、低压开关柜开关、低压铁壳开关、零部件完整齐全，盘面不得变形，整洁无油污、积尘，无破损、裂纹，无放电痕迹。2、接地标志明显，接地装置符合规定，各元件安设牢固，不松动，不歪斜。3、开关柜门应开启灵活，并有插销或锁，开启角度不小于90度。4、母线色标应符合相序，螺栓连接处严禁刷漆和其他绝缘介质，母线固定要牢靠。5、自动空气开关本体清洁，无积污污垢、积尘，无破损、裂纹、触点，表面无严重烧痕，动作灵活，运行中无异响，消弧装置牢固可靠，无缺片或联片，无裂纹。（七）、固定设备通用部分。1、紧固件必须齐全，牢固可靠。2、主要连接部位或受冲击载荷容易松动的部位的螺母，必须使用防松螺母或其他防松装置。3、键和键槽应贴合紧密，接触均匀，之间不得加垫。4、三角传送带的松紧应基本一致，按压每一根胶带中段，压下距离之差不大于15～25mm。5、轴不得有裂纹，严重腐蚀和损伤，轴承座不得漏油。6、齿轮不得有断片，齿面不得有裂纹和剥落等现象，应有充足的润滑。7、减速器箱体不得有裂纹或变形，接合面应平整严密，密封良好不漏油。二、天车部分（一）、电部部分：1、警铃要响，脚踏开关要灵敏可靠，控制手柄或轮式控制器要灵敏可靠。2、控制柜内的保险丝不准压铜丝，不准保险丝的容量超限。3、各部分的闭锁开关及卷扬机的上下限位开关要灵敏可靠。4、大车及工具车的限位开关要灵敏可靠。5、交流接触器、过热继电器及时间继电器等严禁短接或不用或乱调动作值。6、...
