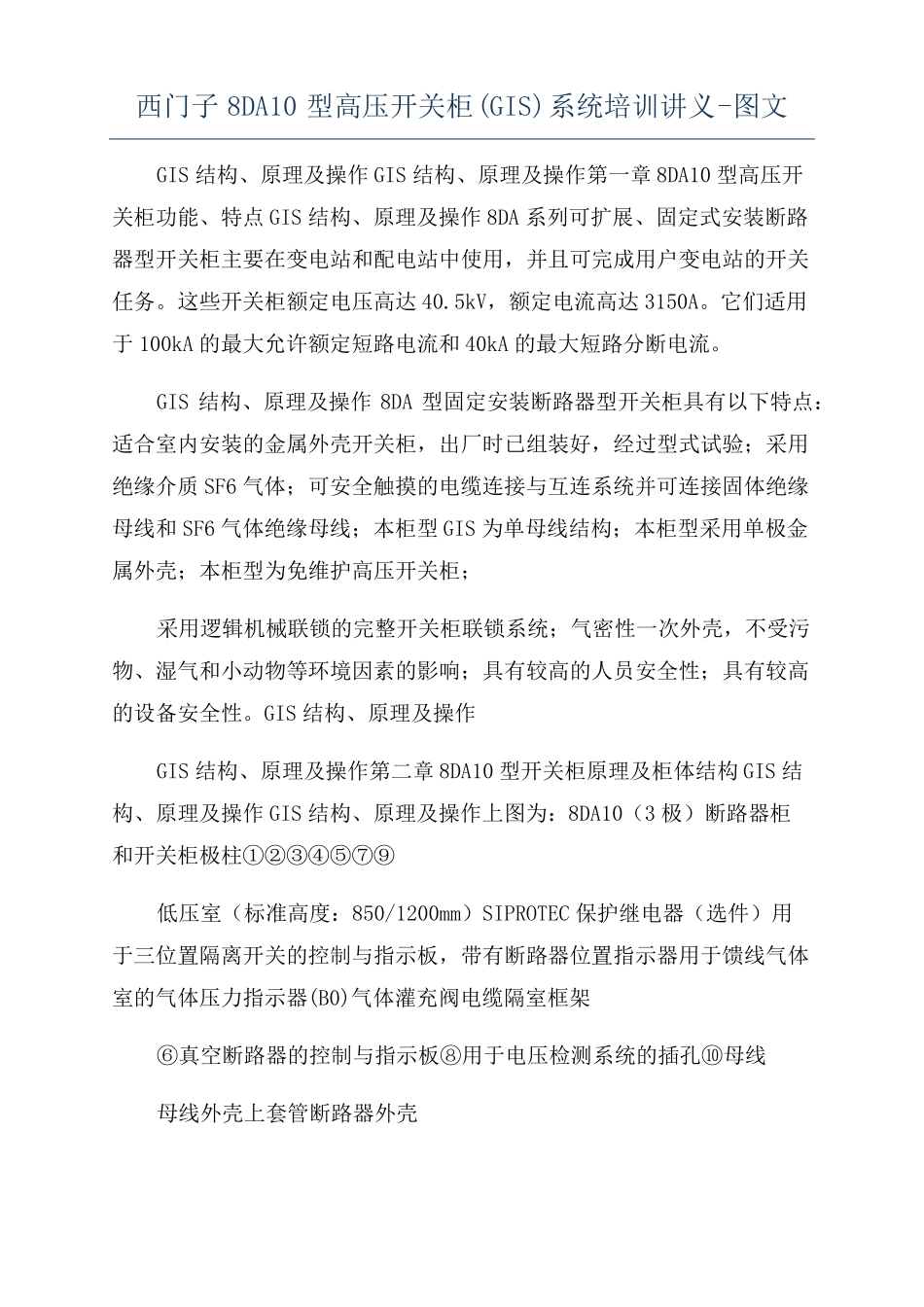

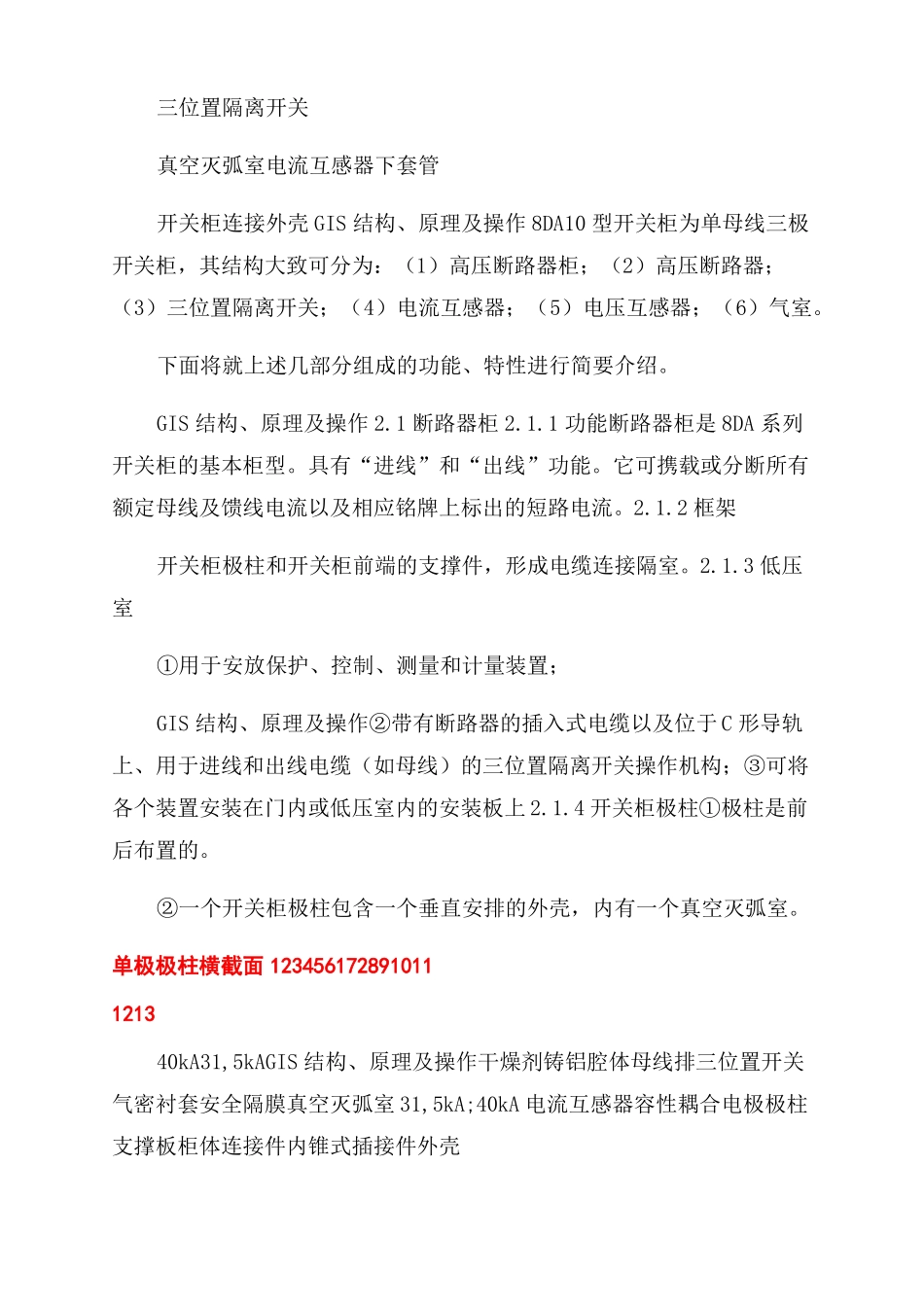

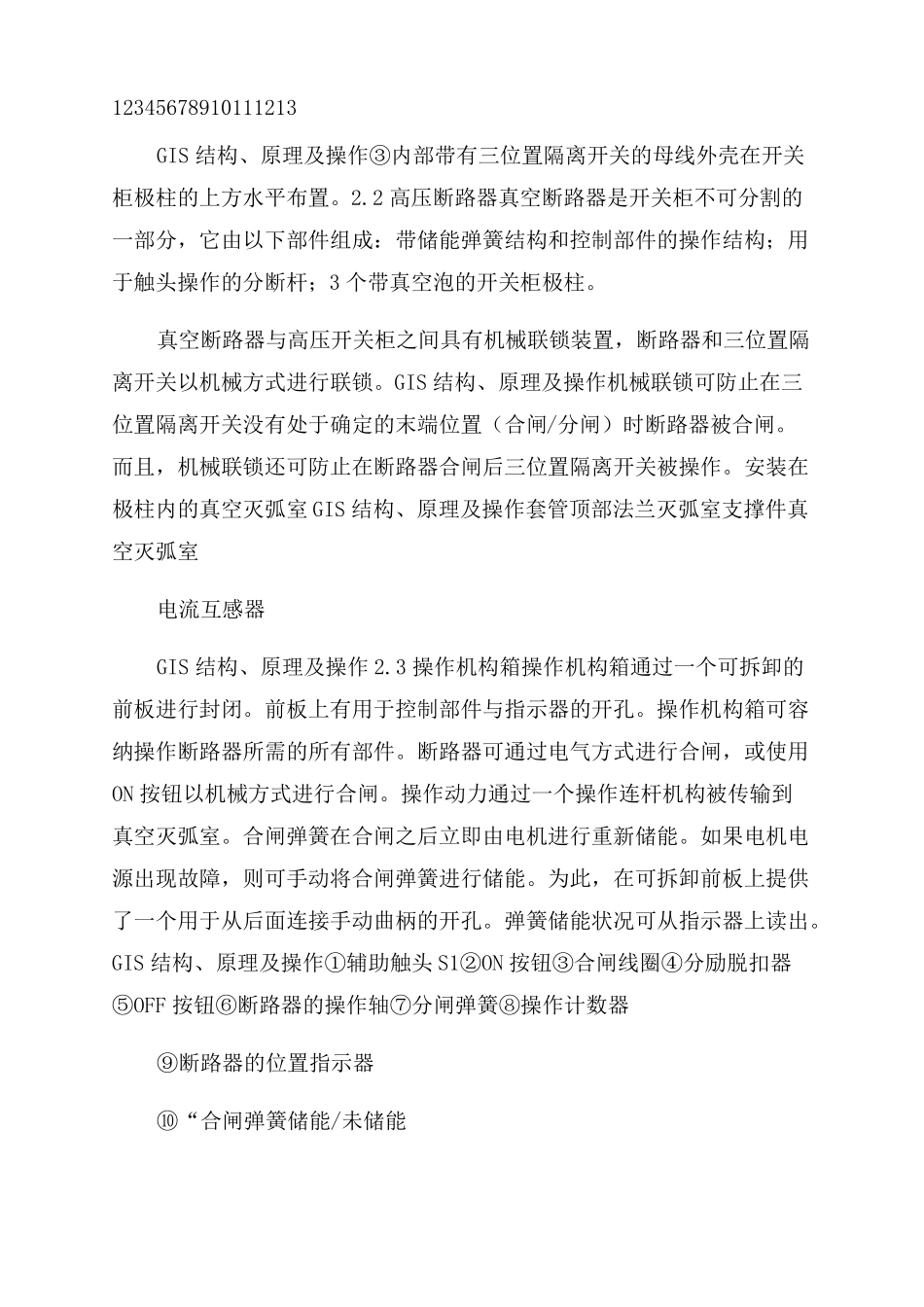

西门子8DA10型高压开关柜(GIS)系统培训讲义-图文GIS结构、原理及操作GIS结构、原理及操作第一章8DA10型高压开关柜功能、特点GIS结构、原理及操作8DA系列可扩展、固定式安装断路器型开关柜主要在变电站和配电站中使用，并且可完成用户变电站的开关任务。这些开关柜额定电压高达40.5kV，额定电流高达3150A。它们适用于100kA的最大允许额定短路电流和40kA的最大短路分断电流。GIS结构、原理及操作8DA型固定安装断路器型开关柜具有以下特点：适合室内安装的金属外壳开关柜，出厂时已组装好，经过型式试验；采用绝缘介质SF6气体；可安全触摸的电缆连接与互连系统并可连接固体绝缘母线和SF6气体绝缘母线；本柜型GIS为单母线结构；本柜型采用单极金属外壳；本柜型为免维护高压开关柜；采用逻辑机械联锁的完整开关柜联锁系统；气密性一次外壳，不受污物、湿气和小动物等环境因素的影响；具有较高的人员安全性；具有较高的设备安全性。GIS结构、原理及操作GIS结构、原理及操作第二章8DA10型开关柜原理及柜体结构GIS结构、原理及操作GIS结构、原理及操作上图为：8DA10（3极）断路器柜和开关柜极柱①②③④⑤⑦⑨低压室（标准高度：850/1200mm）SIPROTEC保护继电器（选件）用于三位置隔离开关的控制与指示板，带有断路器位置指示器用于馈线气体室的气体压力指示器(B0)气体灌充阀电缆隔室框架⑥真空断路器的控制与指示板⑧用于电压检测系统的插孔⑩母线母线外壳上套管断路器外壳三位置隔离开关真空灭弧室电流互感器下套管开关柜连接外壳GIS结构、原理及操作8DA10型开关柜为单母线三极开关柜，其结构大致可分为：（1）高压断路器柜；（2）高压断路器；（3）三位置隔离开关；（4）电流互感器；（5）电压互感器；（6）气室。下面将就上述几部分组成的功能、特性进行简要介绍。GIS结构、原理及操作2.1断路器柜2.1.1功能断路器柜是8DA系列开关柜的基本柜型。具有“进线”和“出线”功能。它可携载或分断所有额定母线及馈线电流以及相应铭牌上标出的短路电流。2.1.2框架开关柜极柱和开关柜前端的支撑件，形成电缆连接隔室。2.1.3低压室①用于安放保护、控制、测量和计量装置；GIS结构、原理及操作②带有断路器的插入式电缆以及位于C形导轨上、用于进线和出线电缆（如母线）的三位置隔离开关操作机构；③可将各个装置安装在门内或低压室内的安装板上2.1.4开关柜极柱①极柱是前后布置的。②一个开关柜极柱包含一个垂直安排的外壳，内有一个真空灭弧室。单极极柱横截面123456172891011121340kA31,5kAGIS结构、原理及操作干燥剂铸铝腔体母线排三位置开关气密衬套安全隔膜真空灭弧室31,5kA;40kA电流互感器容性耦合电极极柱支撑板柜体连接件内锥式插接件外壳12345678910111213GIS结构、原理及操作③内部带有三位置隔离开关的母线外壳在开关柜极柱的上方水平布置。2.2高压断路器真空断路器是开关柜不可分割的一部分，它由以下部件组成：带储能弹簧结构和控制部件的操作结构；用于触头操作的分断杆；3个带真空泡的开关柜极柱。真空断路器与高压开关柜之间具有机械联锁装置，断路器和三位置隔离开关以机械方式进行联锁。GIS结构、原理及操作机械联锁可防止在三位置隔离开关没有处于确定的末端位置（合闸/分闸）时断路器被合闸。而且，机械联锁还可防止在断路器合闸后三位置隔离开关被操作。安装在极柱内的真空灭弧室GIS结构、原理及操作套管顶部法兰灭弧室支撑件真空灭弧室电流互感器GIS结构、原理及操作2.3操作机构箱操作机构箱通过一个可拆卸的前板进行封闭。前板上有用于控制部件与指示器的开孔。操作机构箱可容纳操作断路器所需的所有部件。断路器可通过电气方式进行合闸，或使用ON按钮以机械方式进行合闸。操作动力通过一个操作连杆机构被传输到真空灭弧室。合闸弹簧在合闸之后立即由电机进行重新储能。如果电机电源出现故障，则可手动将合闸弹簧进行储能。为此，在可拆卸前板上提供了一个用于从后面连接手动曲柄的开孔。弹簧储能状况可从指示器上读出。GIS结构、原理及操作①辅助触头S1②ON按钮③合闸线圈④分励脱扣器⑤OFF按钮⑥断路器的操作轴⑦分闸弹簧⑧操作计数器⑨断路器的位置指示器⑩“合闸弹簧...
