15-10MSPS高速12BIT模数转换器(中文)VIP免费

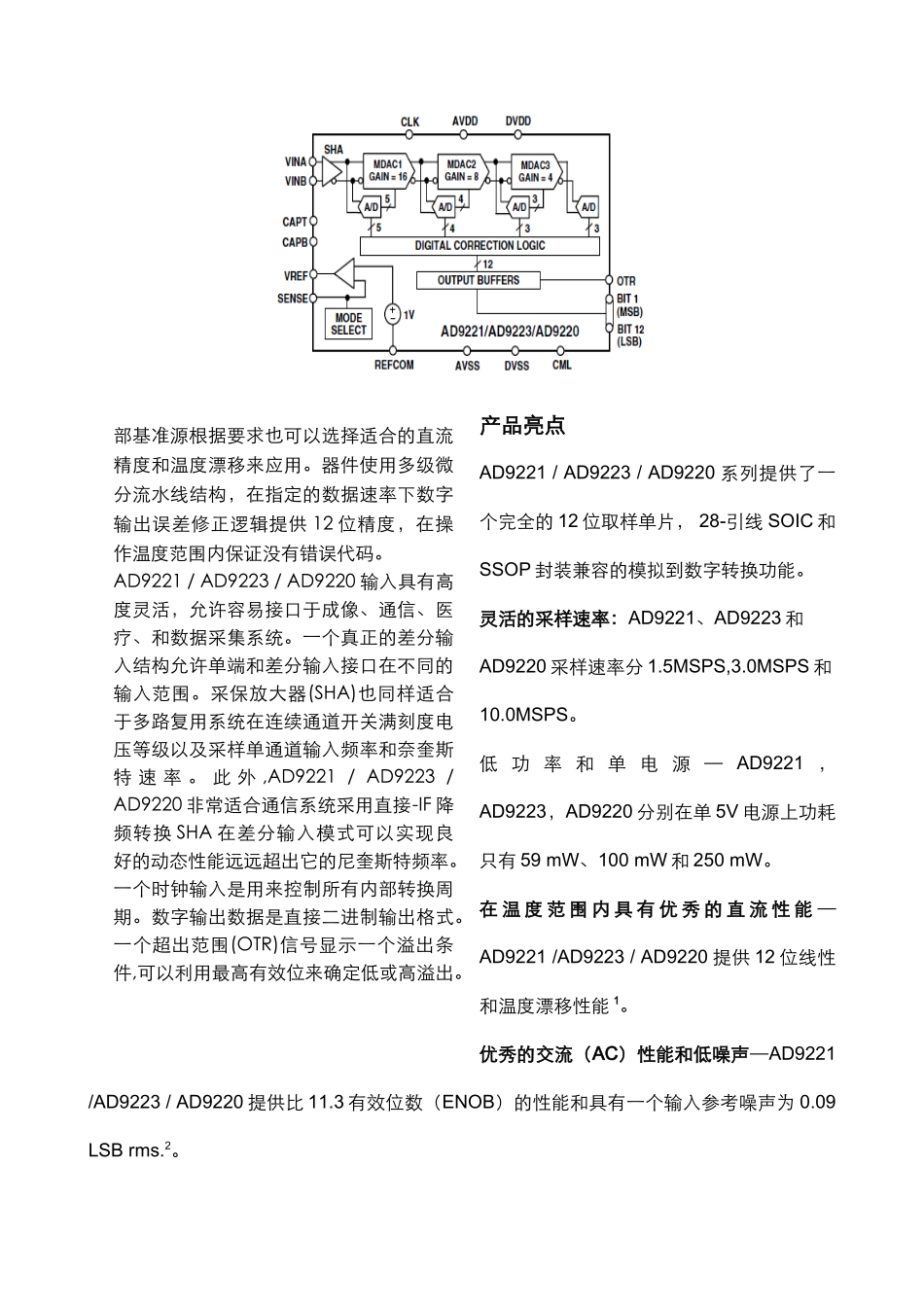

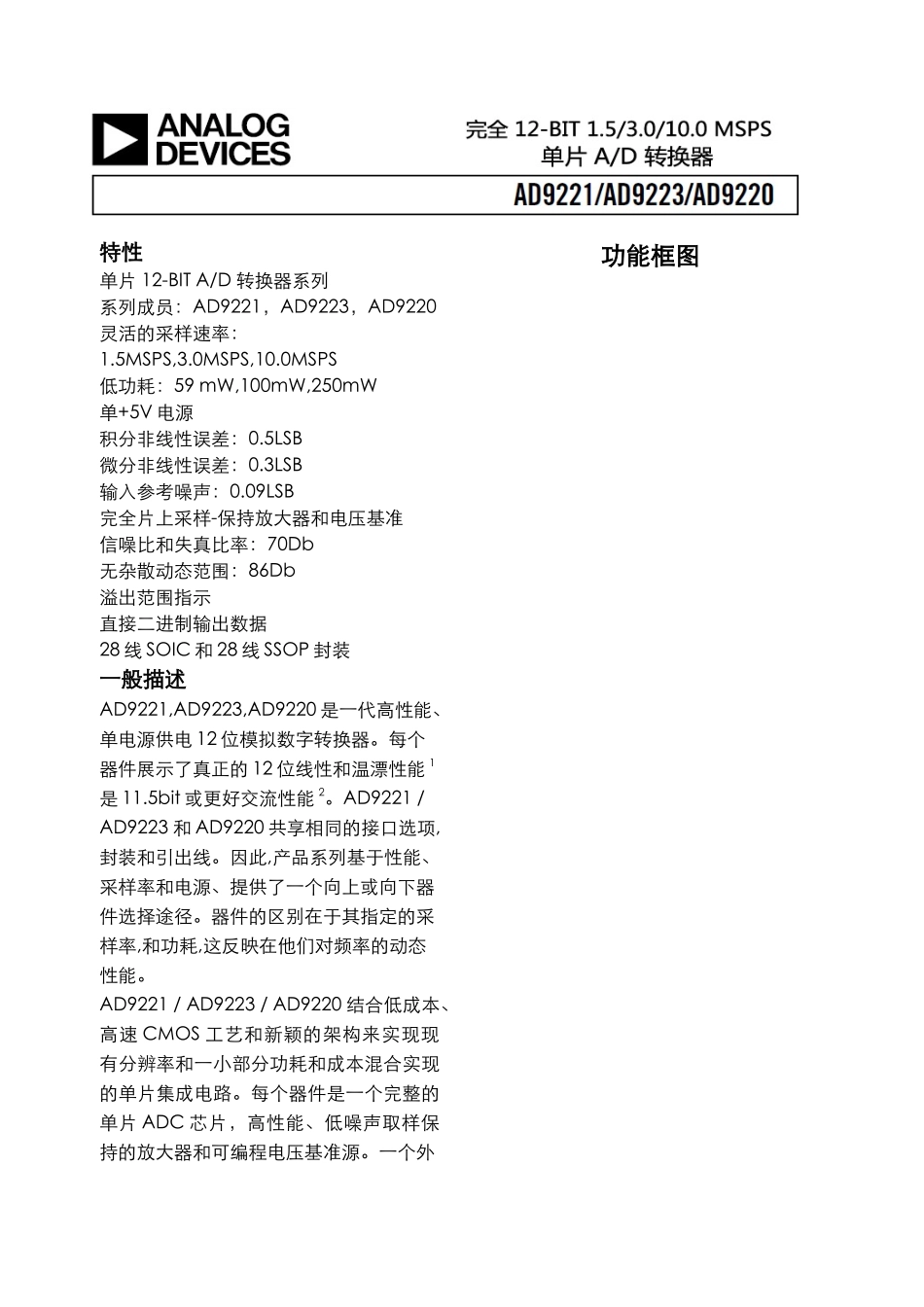

功能框图特性单片12-BITA/D转换器系列系列成员：AD9221，AD9223，AD9220灵活的采样速率：1.5MSPS,3.0MSPS,10.0MSPS低功耗：59mW,100mW,250mW单+5V电源积分非线性误差：0.5LSB微分非线性误差：0.3LSB输入参考噪声：0.09LSB完全片上采样-保持放大器和电压基准信噪比和失真比率：70Db无杂散动态范围：86Db溢出范围指示直接二进制输出数据28线SOIC和28线SSOP封装一般描述AD9221,AD9223,AD9220是一代高性能、单电源供电12位模拟数字转换器。每个器件展示了真正的12位线性和温漂性能1是11.5bit或更好交流性能2。AD9221/AD9223和AD9220共享相同的接口选项,封装和引出线。因此,产品系列基于性能、采样率和电源、提供了一个向上或向下器件选择途径。器件的区别在于其指定的采样率,和功耗,这反映在他们对频率的动态性能。AD9221/AD9223/AD9220结合低成本、高速CMOS工艺和新颖的架构来实现现有分辨率和一小部分功耗和成本混合实现的单片集成电路。每个器件是一个完整的单片ADC芯片，高性能、低噪声取样保持的放大器和可编程电压基准源。一个外产品亮点AD9221/AD9223/AD9220系列提供了一个完全的12位取样单片，28-引线SOIC和SSOP封装兼容的模拟到数字转换功能。灵活的采样速率：AD9221、AD9223和AD9220采样速率分1.5MSPS,3.0MSPS和10.0MSPS。低功率和单电源—AD9221，AD9223，AD9220分别在单5V电源上功耗只有59mW、100mW和250mW。在温度范围内具有优秀的直流性能—AD9221/AD9223/AD9220提供12位线性和温度漂移性能1。优秀的交流（AC）性能和低噪声—AD9221/AD9223/AD9220提供比11.3有效位数（ENOB）的性能和具有一个输入参考噪声为0.09LSBrms.2。部基准源根据要求也可以选择适合的直流精度和温度漂移来应用。器件使用多级微分流水线结构，在指定的数据速率下数字输出误差修正逻辑提供12位精度，在操作温度范围内保证没有错误代码。AD9221/AD9223/AD9220输入具有高度灵活，允许容易接口于成像、通信、医疗、和数据采集系统。一个真正的差分输入结构允许单端和差分输入接口在不同的输入范围。采保放大器(SHA)也同样适合于多路复用系统在连续通道开关满刻度电压等级以及采样单通道输入频率和奈奎斯特速率。此外,AD9221/AD9223/AD9220非常适合通信系统采用直接-IF降频转换SHA在差分输入模式可以实现良好的动态性能远远超出它的尼奎斯特频率。一个时钟输入是用来控制所有内部转换周期。数字输出数据是直接二进制输出格式。一个超出范围(OTR)信号显示一个溢出条件,可以利用最高有效位来确定低或高溢出。灵活的模拟输入范围——多功能板上采样——保持(SHA)可以配置为单端或差动输入不同的输入范围。AD9221/AD9223/AD9220–技术参数DC技术参数（AVDD=5V,DVDD=5V,fSAMPLE=MaxConversionRate,VREF=2.5V,VINB=2.5V,TMINtoTMAX,unlessotherwisenoted.)AC技术参数(AVDD=5V,DVDD=5V,fAMPLE=MaxConversionRate,VREF=1.0V,VINB=2.5V,DCCoupled/Single-EndedInputTMINtoTMAX,unlessotherwisenoted.)数字技术参数(AVDD=5V,DVDD=5V,TMINtoTMAX,unlessotherwisenoted.)转换技术参数(TMINtoTMAXwithAVDD=5V,DVDD=5V,CL=20pF)图1时序图绝对最大额定参数订购指南热特性ThermalResistance28-LeadSOIC_JA=71.4°C/W_JC=23°C/W28-LeadSSOP_JA=63.3°C/W_JC=23°C/W芯片引脚排列芯片引脚功能描述技术参数定义积分非线性误差（INL）线性误差是指从“负满量程”到“正满量程”这条直线上每个代码的偏差。在第一码过渡之前的点是负满量程的1/2LSB。正满量程定义一级1/2LSB，它超过最后一个码的过渡。偏差是测量这条真实直线上的每个特定代码来的。微分非线性误差（DNL，无遗漏码）一个理想的ADC显示代码转换是准确分开1LSB。微分非线性（DNL）是这个理想值的偏差。确保没有丢码时，12位分辨率显示所有码是4096,在操作范围内每个码必须分别出现。零点误差主要进行转换应该出现一个模拟值低于1/2LSBVINA=VINB。零点误差被定义为来自这一点的实际偏差。增益误差第一个代码转换出现模拟值1/2LSB应高于负满量程模拟值。最后转换出现模拟值11/2LSB应低于标称满量程模拟值。增益误差的偏差是实际的区别第一个和最后一个代码转换和理...
