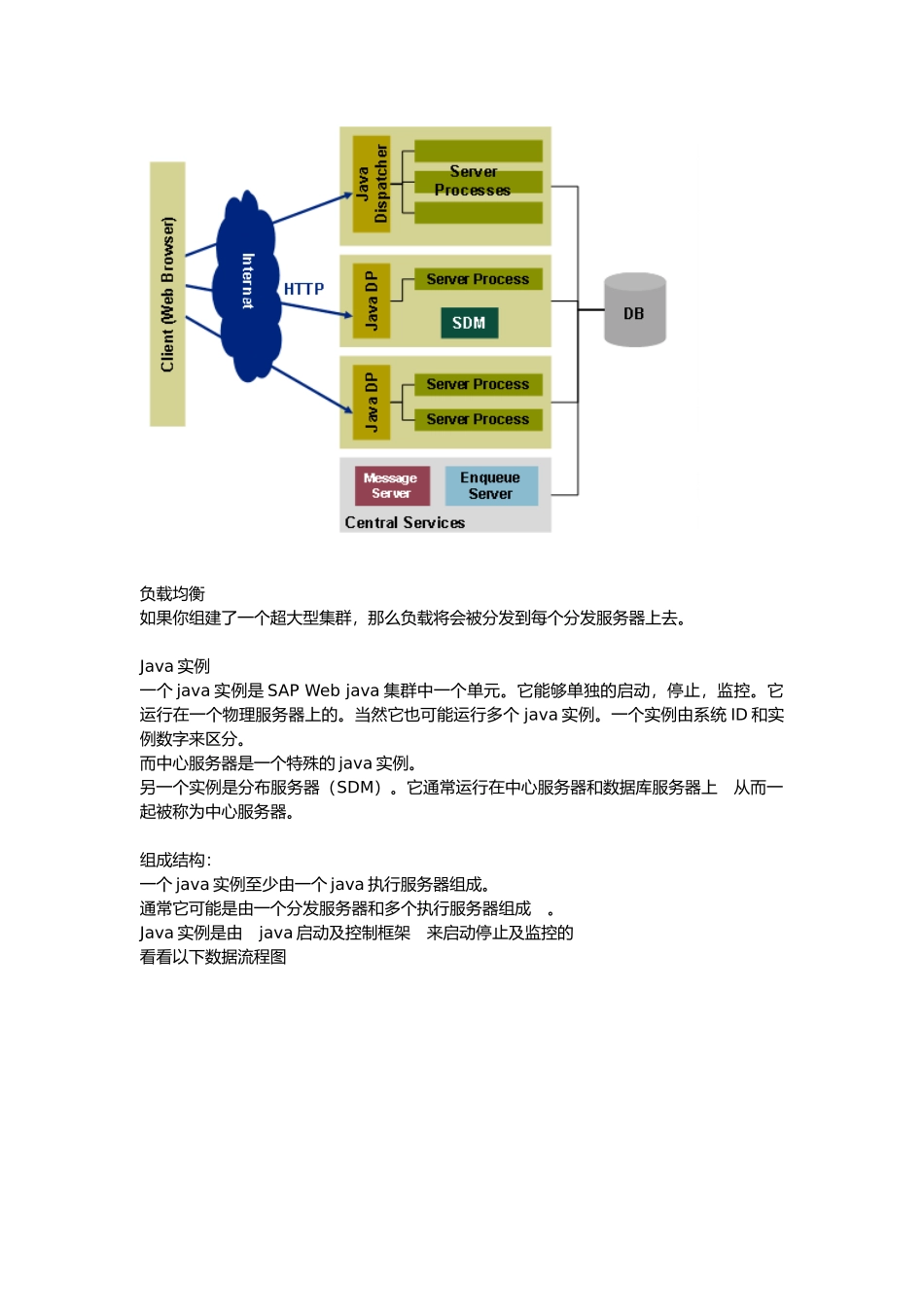

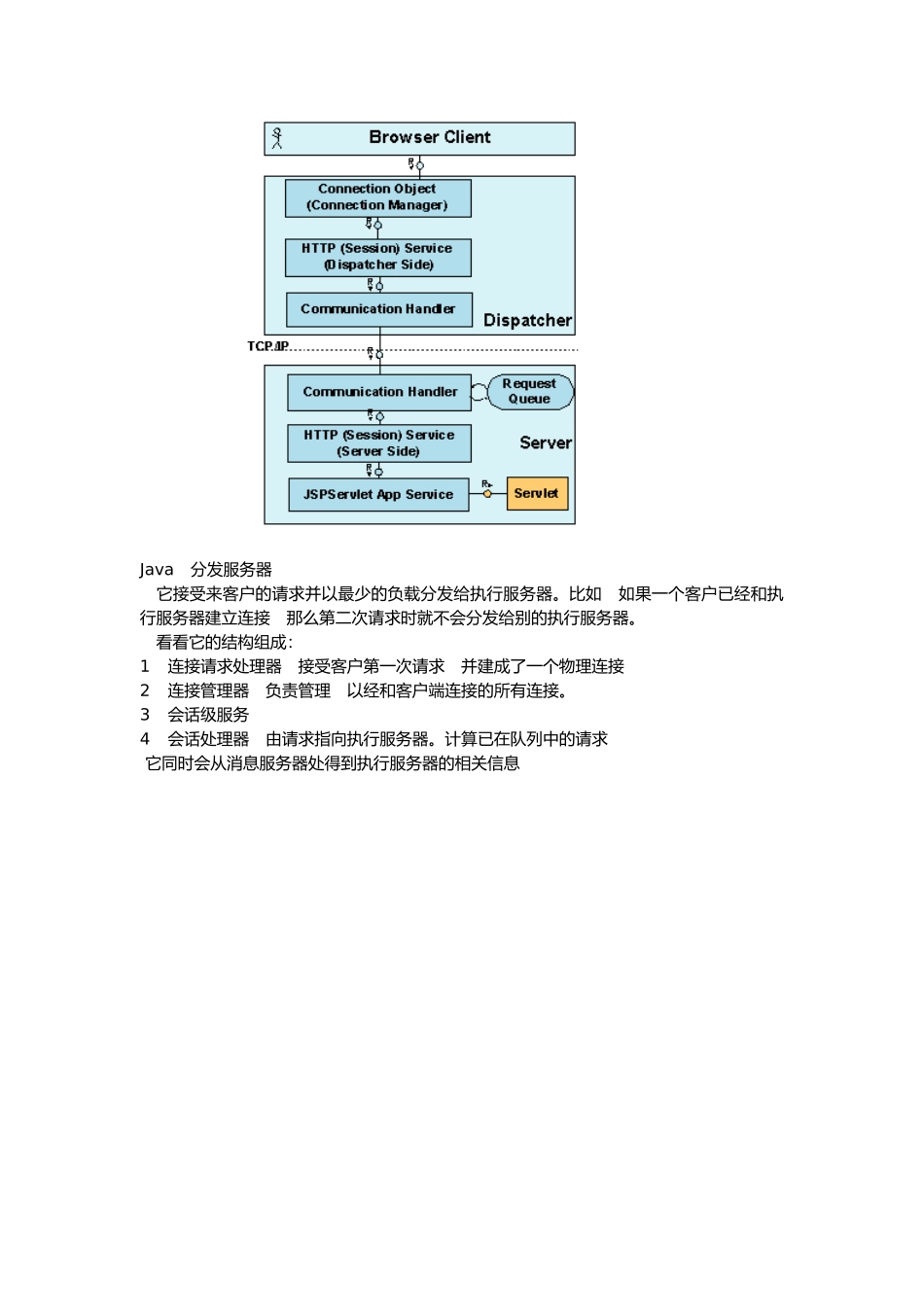

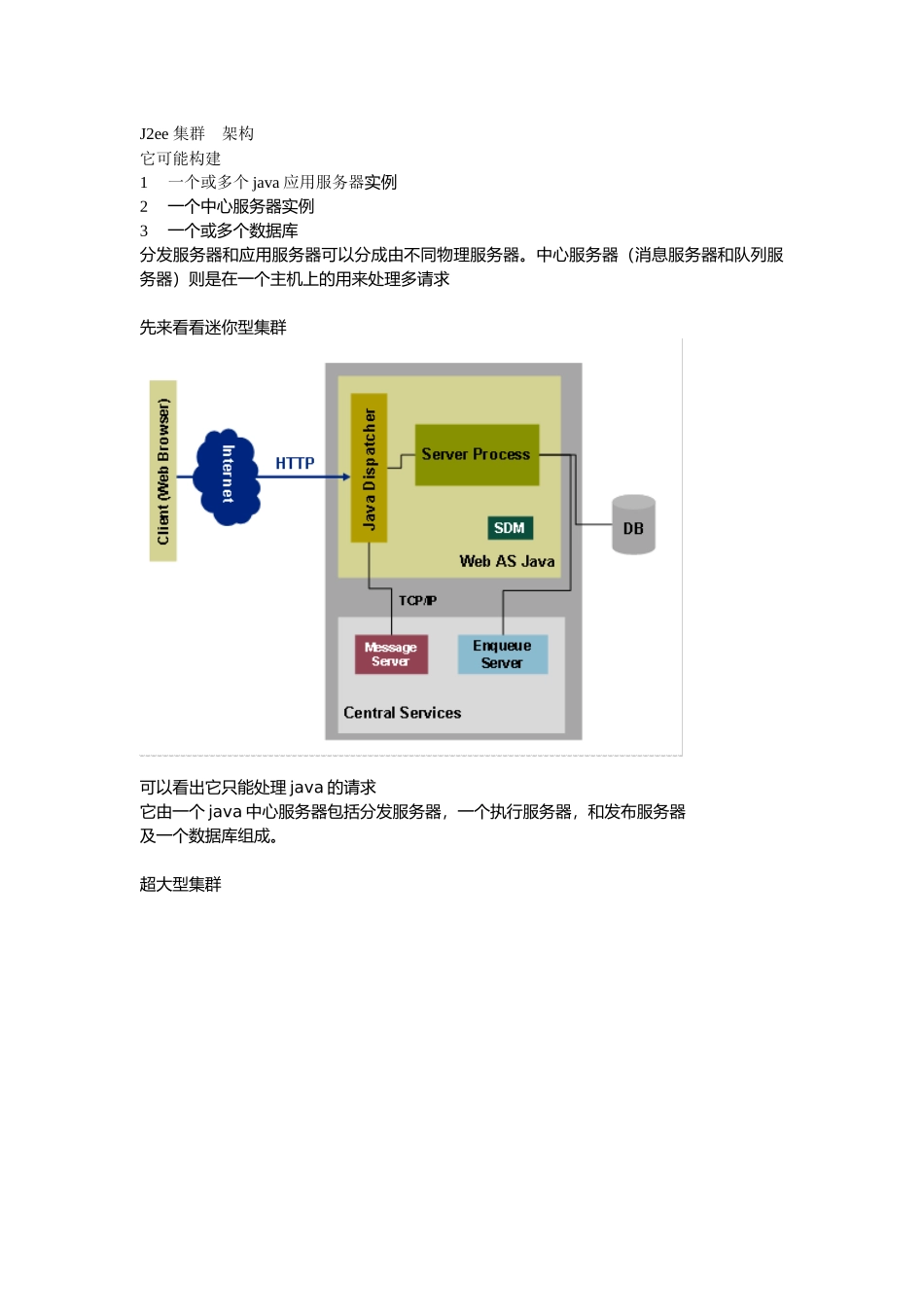

J2ee集群架构它可能构建1一个或多个java应用服务器实例2一个中心服务器实例3一个或多个数据库分发服务器和应用服务器可以分成由不同物理服务器。中心服务器（消息服务器和队列服务器）则是在一个主机上的用来处理多请求先来看看迷你型集群可以看出它只能处理java的请求它由一个java中心服务器包括分发服务器，一个执行服务器，和发布服务器及一个数据库组成。超大型集群负载均衡如果你组建了一个超大型集群，那么负载将会被分发到每个分发服务器上去。Java实例一个java实例是SAPWebjava集群中一个单元。它能够单独的启动，停止，监控。它运行在一个物理服务器上的。当然它也可能运行多个java实例。一个实例由系统ID和实例数字来区分。而中心服务器是一个特殊的java实例。另一个实例是分布服务器（SDM）。它通常运行在中心服务器和数据库服务器上从而一起被称为中心服务器。组成结构：一个java实例至少由一个java执行服务器组成。通常它可能是由一个分发服务器和多个执行服务器组成。Java实例是由java启动及控制框架来启动停止及监控的看看以下数据流程图Java分发服务器它接受来客户的请求并以最少的负载分发给执行服务器。比如如果一个客户已经和执行服务器建立连接那么第二次请求时就不会分发给别的执行服务器。看看它的结构组成：1连接请求处理器接受客户第一次请求并建成了一个物理连接2连接管理器负责管理以经和客户端连接的所有连接。3会话级服务4会话处理器由请求指向执行服务器。计算已在队列中的请求它同时会从消息服务器处得到执行服务器的相关信息执行服务器执行服务器实际是执行java应用程序的引挚。它是多线程的由此能执行海量请求。看看它的构成：有部分和分发服务器相似1会话处理器2会话级服务3应用程序级服务或实际应用程序中心服务器它是运行在一个物理服务器上，是一个java实例它包括一个消息服务和一个队列服务。消息服务器集群之间的通信是由集群管理器来管理的。如果执行服务器想发送一个消息或数据它是由集群管理器来安排的。并且它连接着消息服务器。消息服务器是由消息信息服务来管理队列服务器。应用程序运行在引挚只能通过LogicalLocking和TableLocking它们是由锁适配服务提供。Java启动及控制框架它是由JControl和JLaunch组成.JLaunch是由JControl启动。它自己是由bootstrap启动。它的启动示意图它的停止示意图负载均衡SAP多实例SapNetWeaverjava开发框架SapNetWeaverDeveloperStudio提供了一整套开发框架它加强了服务端IDE的功能。同时集中的提供团队可持续开发环境和整个产品生命周期的工具。它的构成：DesignTimeRepositry(DTR)源码版本管理ComponentBuildService(CBS),ChangeManagementService(CMS),SoftwareDeploymentManager(SDM),SystemLandscapeDirectory(SLD),JavaDirectory,SapjavaTest.WebDynpro架构它是用户接口的编程模型，是实现业务应用的web表现方案。WebDynpro模型是基于MVC结构，它提供以下基本的功能：1非常清晰业务逻辑和显示逻辑分离2为用户接口类型提供了统一的原模型3多客户端支持4客户端平台用户接口无关性原模型用户所有的接口（UI）都由原数据来描述，并CBS根据原数据生成源码，这样就可以做和渲染技术无关可视化编辑工具数据流程控制表示由前端至后台用户接口UI布局用户接口UI属性业务逻辑和显示逻辑分离一个webdynpro程序运行于前端但可以通过service和台后通信。它提供以下通信方式：1RFC适配器2Service接口3自身的接口WebDynpro组件它是可重用型的，组合的。可执行单元。由视图窗体控件体，及关连组成或生命周期它是由运行时第一次调用开始，结束于调用。
