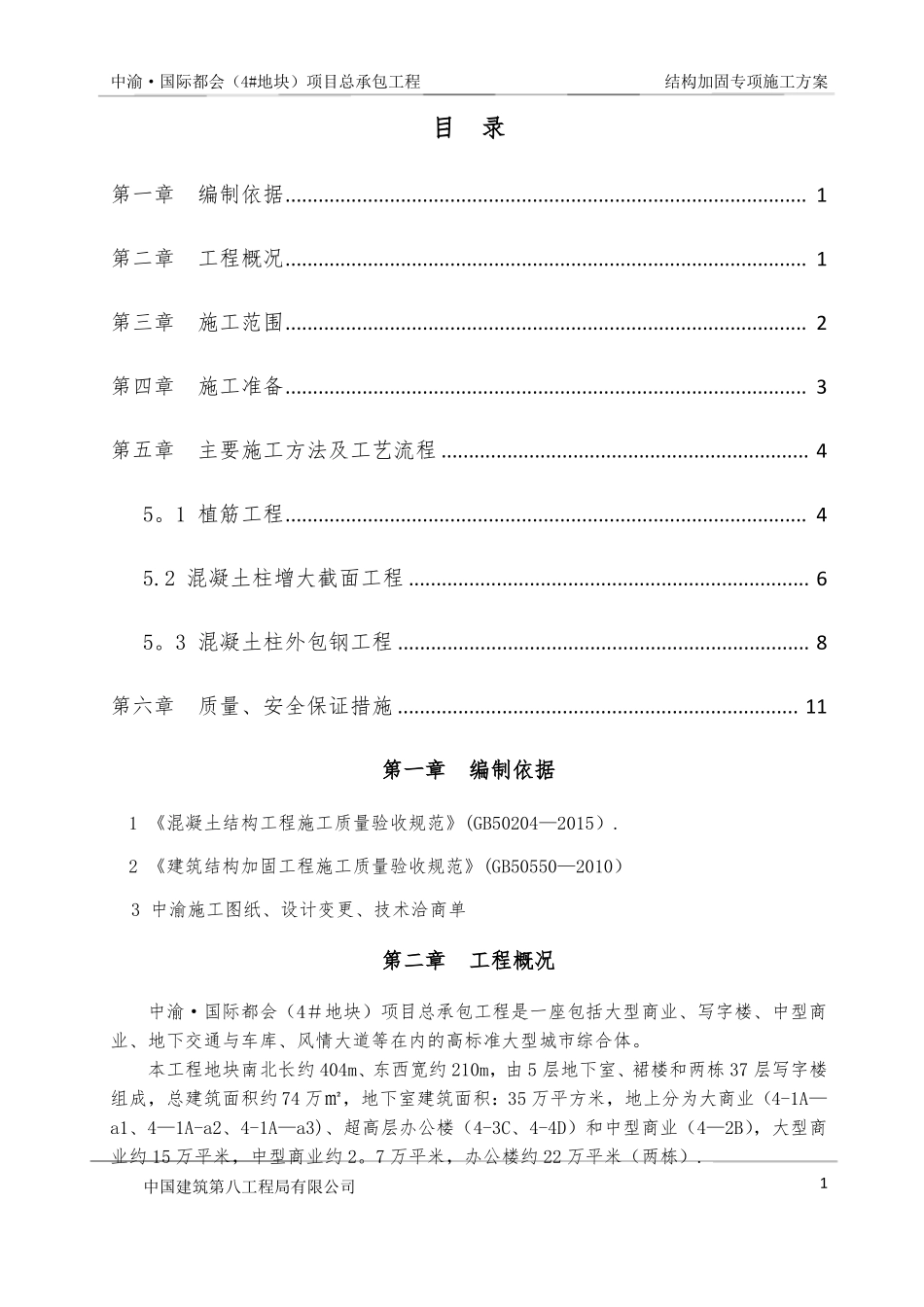

中渝·国际都会（4#地块）项目总承包工程结构加固专项施工方案目录第一章编制依据...............................................................................................1第二章工程概况...............................................................................................1第三章施工范围...............................................................................................2第四章施工准备...............................................................................................3第五章主要施工方法及工艺流程...................................................................45。1植筋工程...............................................................................................45.2混凝土柱增大截面工程.........................................................................65。3混凝土柱外包钢工程...........................................................................8第六章质量、安全保证措施.........................................................................11第一章编制依据1《混凝土结构工程施工质量验收规范》(GB50204—2015）.2《建筑结构加固工程施工质量验收规范》(GB50550—2010）3中渝施工图纸、设计变更、技术洽商单第二章工程概况中渝·国际都会（4＃地块）项目总承包工程是一座包括大型商业、写字楼、中型商业、地下交通与车库、风情大道等在内的高标准大型城市综合体。本工程地块南北长约404m、东西宽约210m，由5层地下室、裙楼和两栋37层写字楼组成，总建筑面积约74万㎡，地下室建筑面积：35万平方米，地上分为大商业（4-1A—a1、4—1A-a2、4-1A—a3)、超高层办公楼（4-3C、4-4D）和中型商业（4—2B），大型商业约15万平米，中型商业约2。7万平米，办公楼约22万平米（两栋）.中国建筑第八工程局有限公司1中渝·国际都会（4#地块）项目总承包工程结构加固专项施工方案由于本工程在施工过程中设计变更较多,写字楼及大商业相应区域需采取加固措施，且需加固的区域及点位相当分散、加固形式多样，包括植筋、混凝土柱增大截面、混凝土柱外包钢等，故编制此方案用以指导现场施工，若后续出现其他加固形式,需另行补充。第三章施工范围1写字楼区域B1层4-G～4-F/4—25~4-30区域由于设计变更01—06—C2—053取消6根柱子,相应首层梁截面及配筋修改，KL—X213由800×1600mm改为800×2200mm，梁底筋增加为25Φ32，KL—X214由800×1000mm改为800×2200mm,梁底筋增加为32Φ32.由于柱混凝土已浇筑完毕，KL—X213、KL-X214底筋需在支座处做植筋处理,如下图1云线所示。图1写字楼区域梁植筋植筋深度400mmm，采用A级胶；梁下铁第一排植筋7根，下铁第二排植筋4根（外侧)，其余梁下铁钢筋伸至柱边。24—4写字楼B5层消防水池池壁以及水池底板与剪力墙交接处，池壁及底板钢筋需按构造要求通过植筋的方式与剪力墙墙体连接。底板及池壁钢筋如下图2所示。图2消防水池配筋大样3大商业7层草坡(4—3)/(4—W)轴位置柱原设计没有预留梁钢筋，（4-2）轴剪力墙部位由于没有预留插筋，墙体钢筋采用植筋处理,植筋长度为22d，采用A级胶,做抗拔实验。4大商业7层草坡(4—4)/(4-V）~(4-W)轴梁、（4—4)/(4—U)~(4—V）轴梁、（4-4)/（4—Q）~（4—Q）+4.15m段梁采用植筋加固处理，如下图3。图3梁植筋5大商业7层变更（S—A—032)后，在原结构基础上新增柱,平面如图4，具体加固做法见图5.图4新增柱平面图图5柱子根部加固做法大样中国建筑第八工程局有限公司2中渝·国际都会（4#地块）项目总承包工程结构加固专项施工方案第四章施工准备4.1技术准备组织专业加固单位进场施工，就相应设计变更及图纸对主要施工人员进行全面交底,明确加固规范要求的标准和施工验收标准以及设计对构件质量的要求。做好施工过程中的技术资料和检验记录并及时收集整理上述资料，以保证资料的及时、准确、完整。派出具有丰富施工管理经验的项目经理，项目经理会组织专业施工员，质检员，安全员及熟练的各专业加固施工班组...
