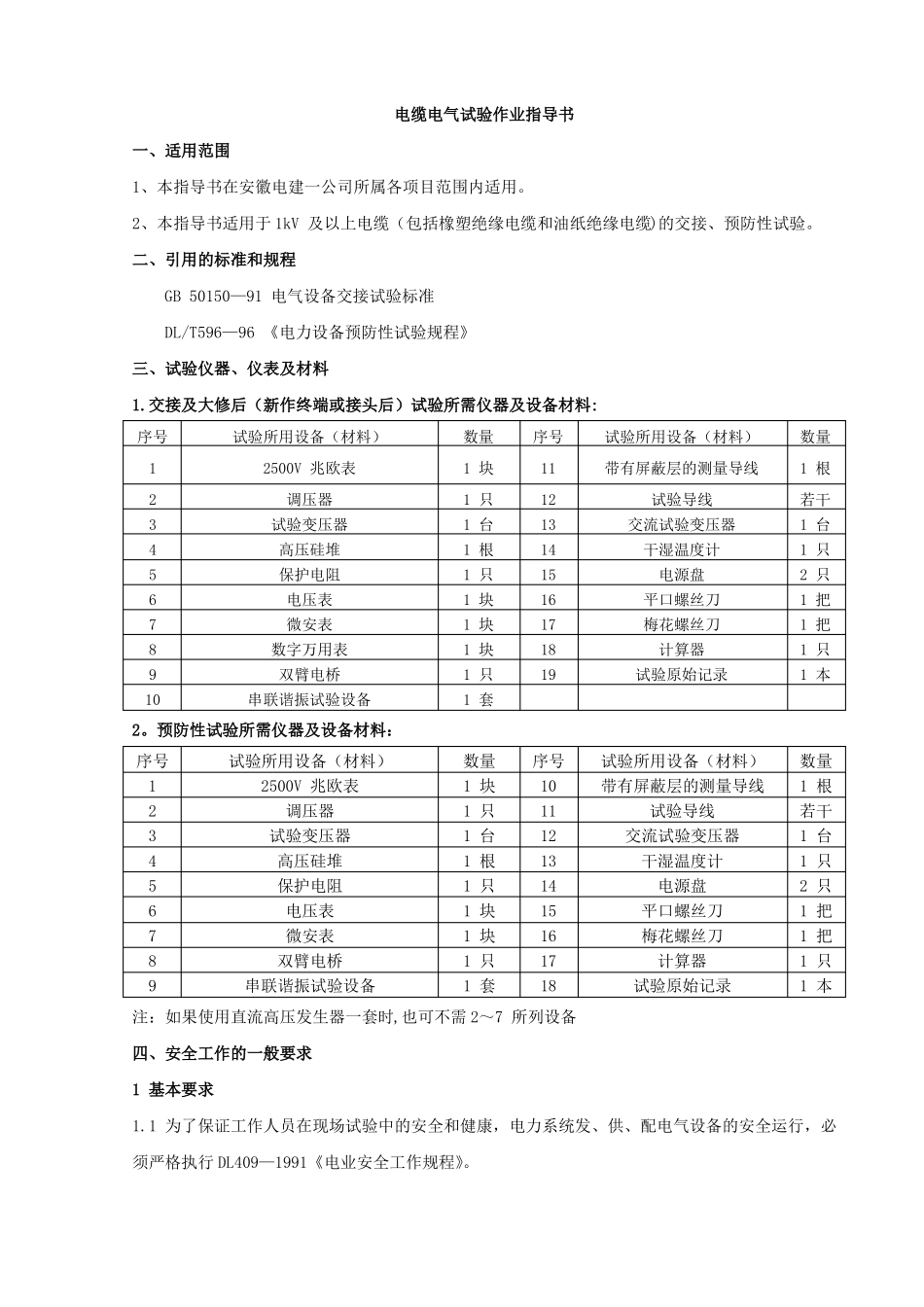

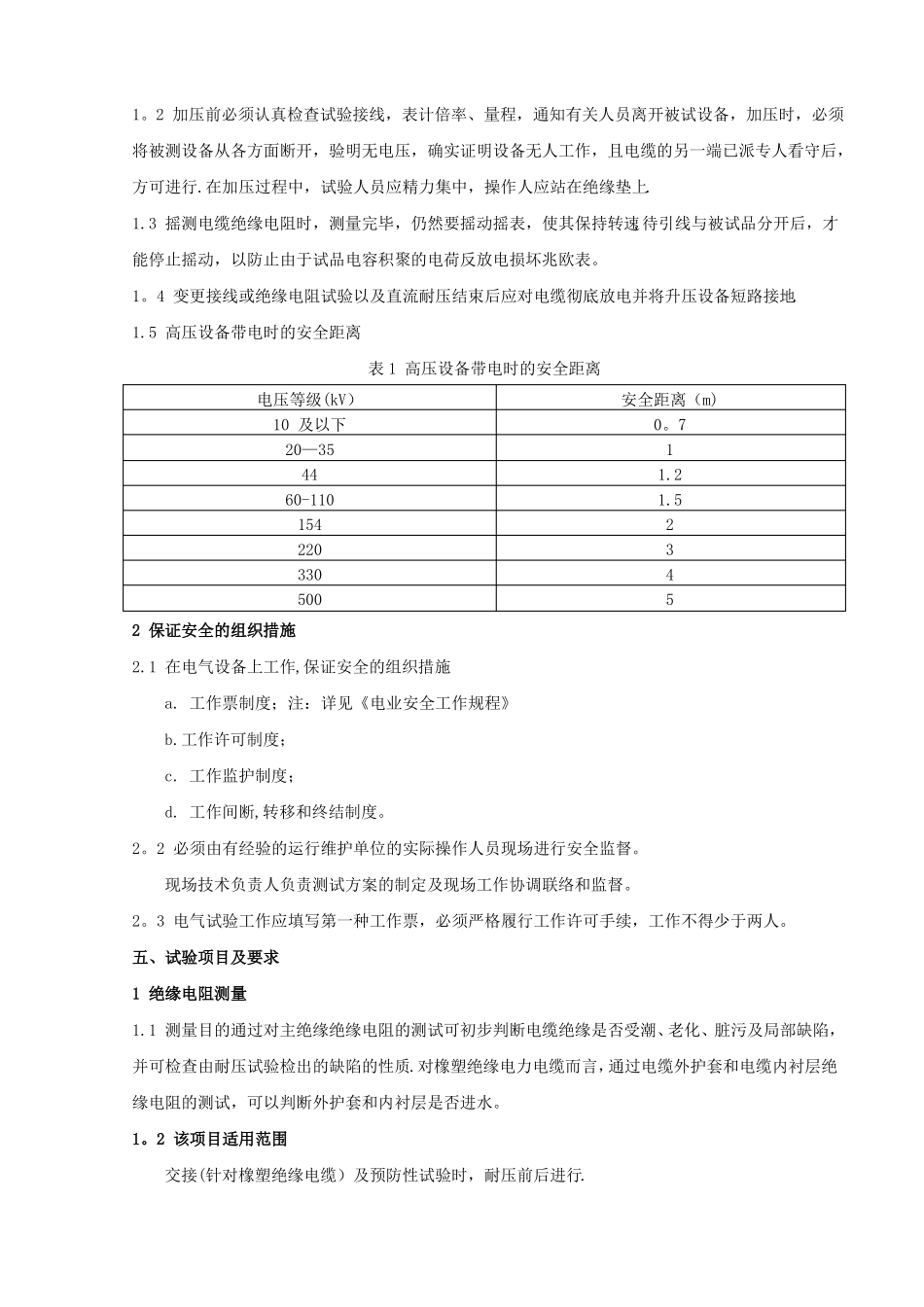

电缆电气试验作业指导书一、适用范围1、本指导书在安徽电建一公司所属各项目范围内适用。2、本指导书适用于1kV及以上电缆（包括橡塑绝缘电缆和油纸绝缘电缆)的交接、预防性试验。二、引用的标准和规程GB50150—91电气设备交接试验标准DL/T596—96《电力设备预防性试验规程》三、试验仪器、仪表及材料1.交接及大修后（新作终端或接头后）试验所需仪器及设备材料:序号12345678910试验所用设备（材料）2500V兆欧表调压器试验变压器高压硅堆保护电阻电压表微安表数字万用表双臂电桥串联谐振试验设备数量1块1只1台1根1只1块1块1块1只1套序号111213141516171819试验所用设备（材料）带有屏蔽层的测量导线试验导线交流试验变压器干湿温度计电源盘平口螺丝刀梅花螺丝刀计算器试验原始记录数量1根若干1台1只2只1把1把1只1本2。预防性试验所需仪器及设备材料：序号123456789试验所用设备（材料）2500V兆欧表调压器试验变压器高压硅堆保护电阻电压表微安表双臂电桥串联谐振试验设备数量1块1只1台1根1只1块1块1只1套序号101112131415161718试验所用设备（材料）带有屏蔽层的测量导线试验导线交流试验变压器干湿温度计电源盘平口螺丝刀梅花螺丝刀计算器试验原始记录数量1根若干1台1只2只1把1把1只1本注：如果使用直流高压发生器一套时,也可不需2～7所列设备四、安全工作的一般要求1基本要求1.1为了保证工作人员在现场试验中的安全和健康，电力系统发、供、配电气设备的安全运行，必须严格执行DL409—1991《电业安全工作规程》。1。2加压前必须认真检查试验接线，表计倍率、量程，通知有关人员离开被试设备，加压时，必须将被测设备从各方面断开，验明无电压，确实证明设备无人工作，且电缆的另一端已派专人看守后，方可进行.在加压过程中，试验人员应精力集中，操作人应站在绝缘垫上.1.3摇测电缆绝缘电阻时，测量完毕，仍然要摇动摇表，使其保持转速,待引线与被试品分开后，才能停止摇动，以防止由于试品电容积聚的电荷反放电损坏兆欧表。1。4变更接线或绝缘电阻试验以及直流耐压结束后应对电缆彻底放电并将升压设备短路接地.1.5高压设备带电时的安全距离表1高压设备带电时的安全距离电压等级(kV）10及以下20—354460-1101542203305002保证安全的组织措施2.1在电气设备上工作,保证安全的组织措施a.工作票制度；注：详见《电业安全工作规程》b.工作许可制度；c.工作监护制度；d.工作间断,转移和终结制度。2。2必须由有经验的运行维护单位的实际操作人员现场进行安全监督。现场技术负责人负责测试方案的制定及现场工作协调联络和监督。2。3电气试验工作应填写第一种工作票，必须严格履行工作许可手续，工作不得少于两人。五、试验项目及要求1绝缘电阻测量1.1测量目的通过对主绝缘绝缘电阻的测试可初步判断电缆绝缘是否受潮、老化、脏污及局部缺陷，并可检查由耐压试验检出的缺陷的性质.对橡塑绝缘电力电缆而言，通过电缆外护套和电缆内衬层绝缘电阻的测试，可以判断外护套和内衬层是否进水。1。2该项目适用范围交接(针对橡塑绝缘电缆）及预防性试验时，耐压前后进行.安全距离（m)0。711.21.523451.3试验时使用的仪器、仪表1.3。1采用2500V兆欧表（对0。6/1kV以上电缆）1.4试验步骤1.4。1电缆主绝缘绝缘电阻测量1。4.1。1断开被试品的电源，拆除或断开其对外的一切连线，并将其接地充分放电.1.4.1。2用干燥清洁柔软的布檫净电缆头，然后将非被试相缆芯与铅皮一同接地,逐相测量。1。4。1。3将兆欧表放置平稳，将兆欧表的接地端头“E”与被试品的接地端相连,带有屏蔽线的测量导线的火线和屏蔽线分别与兆欧表的测量端头“L"及屏蔽端头“G”相连接。1.4.1.4读取绝缘电阻的数值后，先断开接至被试品的火线，然后再将兆欧表停止运转.1。4。1。5将被试相电缆充分放电,操作应采用绝缘工具。1。4。2橡塑电缆内衬层和外护套绝缘电阻测量解开终端的铠装层和铜屏蔽层的接地线1。4.2。1同1.4.1中1.4.1。1；1。4.2。2首先用干燥清洁柔软的布檫净电缆头；注1:测量内衬层绝缘电阻时：将铠装层接地；将铜屏蔽层和三相缆芯一起短路（摇绝缘时接火线）注2：测量外护套绝缘电阻时：将铠装层、铜屏蔽层和三相缆芯一起短路...
