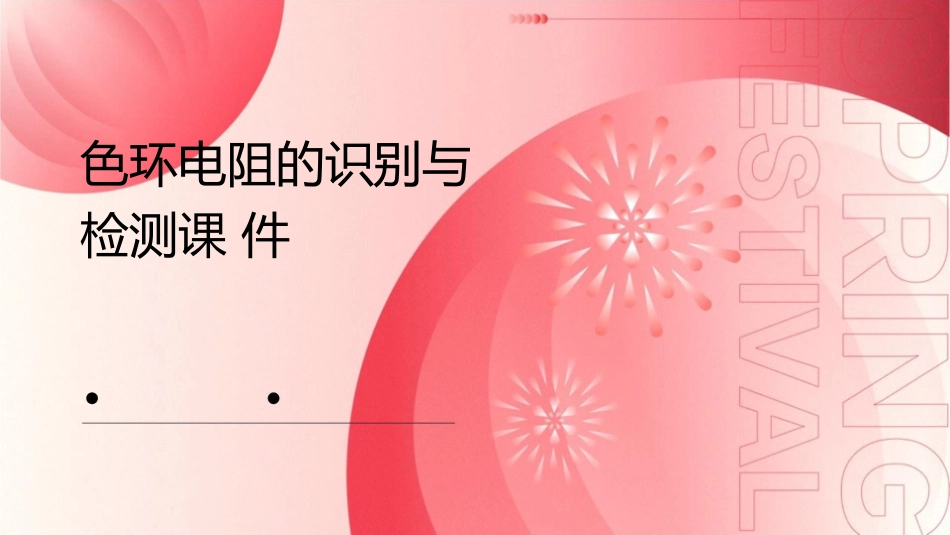

色环电阻的识别与检测课件VIP免费

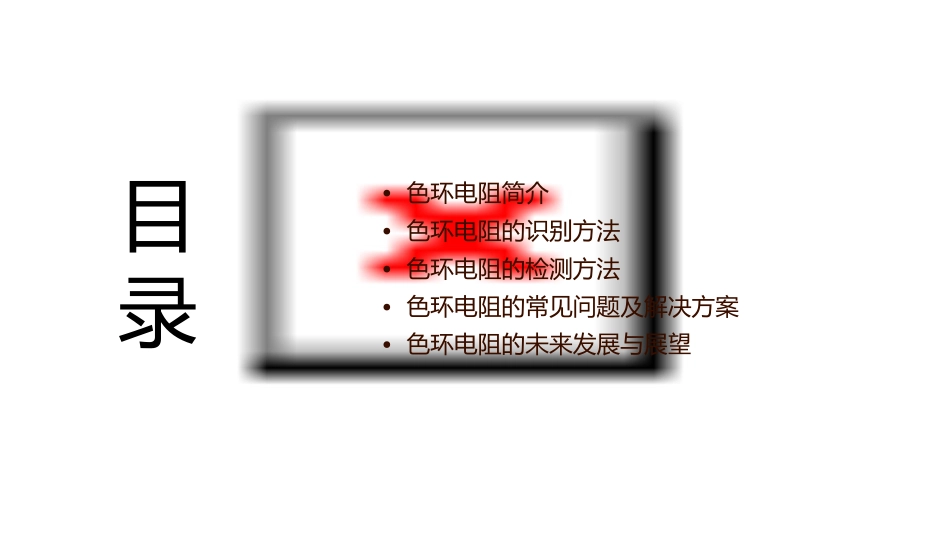

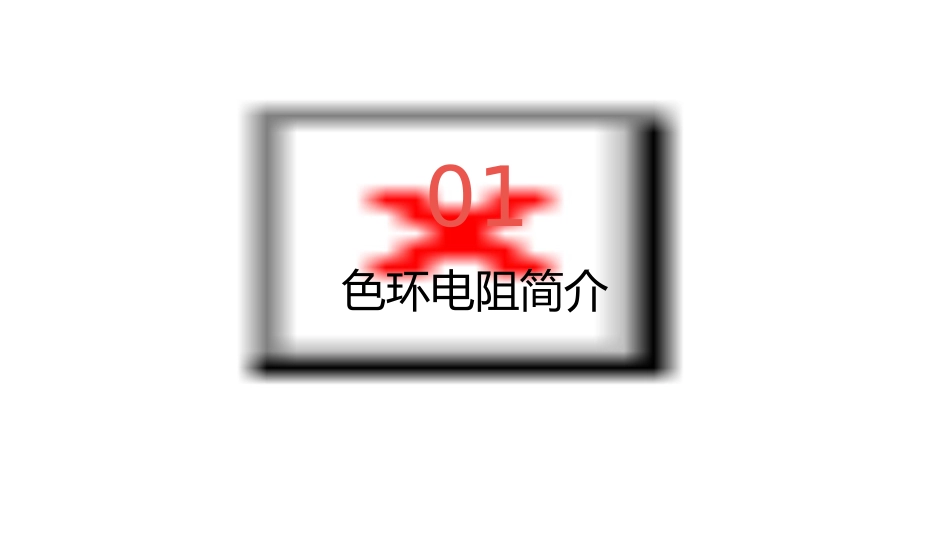

色环电阻的识别与检测课件目录•色环电阻简介•色环电阻的识别方法•色环电阻的检测方法•色环电阻的常见问题及解决方案•色环电阻的未来发展与展望01色环电阻简介色环电阻的定义01色环电阻是一种电子元件，其电阻值由环绕在电阻体上的色环来表示。色环的颜色和顺序代表了不同的电阻值。02色环电阻通常由碳膜或金属膜制成，具有高精度、高稳定性、低温度系数等特点。色环电阻的特点稳定性好色环电阻的阻值受温度、湿度等环境因素的影响较小，稳定性较好。高精度色环电阻的阻值精度通常较高，可以达到1%或更低。温度系数低色环电阻的温度系数较低，可以在较宽的温度范围内保持稳定的阻值。色环电阻的应用场景010203模拟电路电源电路测量仪器色环电阻在模拟电路中广泛应用，如信号处理、放大器、滤波器等。色环电阻在电源电路中用于调节电压和电流，如稳压电源、充电器等。色环电阻在测量仪器中用于提供稳定的阻值，如万用表、电桥等。02色环电阻的识别方法色环颜色的含义黑（BK）：0黄（YL）：4棕（BN）：1橙（OR）：3红（RD）：2色环颜色的含义01020304绿（GL）：5蓝（BL）：6白（WH）：9紫（PL）：7色环的排列顺序第一环：有效数字第二环：倍率第三环：误差值第四环：特殊类型（如功率、温度系数等）如何快速识别色环观察色环颜色，根据颜色对照表确定数值。注意色环之间的间距，通常间距较大的色环代表有效数字，间距较小的色环代表倍率或误差值。对于四色环电阻，第一、二环通常代表有效数字和倍率，第三环代表误差值，第四环代表特殊类型。对于五色环电阻，前三环通常代表有效数字、倍率和误差值，后两环代表特殊类型。03色环电阻的检测方法使用万用表检测色环电阻准备工具万用表、色环电阻、导线等。操作步骤将万用表调整到适当的电阻档位，将导线连接到色环电阻的两个引脚上，读取万用表显示的电阻值。注意事项选择合适的电阻档位，避免过大或过小的电阻值导致测量误差；确保导线与色环电阻接触良好，避免虚接。使用电桥法检测色环电阻准备工具操作步骤注意事项电桥、色环电阻、导线等。将色环电阻接入电桥电路中，调整电桥平衡，读取色环电阻的阻值。确保电桥与色环电阻连接良好，避免虚接；根据色环电阻的精度要求选择合适的电桥。使用示波器检测色环电阻准备工具示波器、色环电阻、导线等。操作步骤将示波器调整到适当的电压和时间档位，将导线连接到色环电阻的两个引脚上，观察示波器显示的波形，计算色环电阻的阻值。注意事项选择合适的电压和时间档位，避免过大或过小的电压和时间导致测量误差；确保导线与色环电阻接触良好，避免虚接。04色环电阻的常见问题及解决方案色环颜色模糊不清总结词色环颜色模糊不清可能是由于长时间使用或存放不当导致的褪色。详细描述如果色环颜色模糊不清，可以尝试使用酒精轻轻擦拭电阻表面，注意不要用力过猛，以免损坏电阻。如果擦拭后仍无法辨识，建议更换新的电阻。色环电阻读数不准确总结词读数不准确可能是由于色环颜色识别错误或计算方法不正确导致的。详细描述首先需要确保能够正确识别色环颜色，可以通过比对标准色卡或使用色环识别工具辅助识别。在确定色环颜色后，需要按照色环识别的规则进行计算，以获得准确的阻值。如果读数仍然不准确，可能是电阻本身存在误差或已经损坏，建议更换新的电阻。色环电阻损坏或失效总结词色环电阻损坏或失效可能是由于过载、短路、电压不稳等原因导致的。详细描述如果色环电阻损坏或失效，需要立即更换新的电阻，以避免对电路造成进一步损坏。在更换电阻时，需要确保新电阻的规格与原电阻一致，以免影响电路的正常工作。同时，也需要对电路进行检查，以确定是否存在其他故障或隐患。05色环电阻的未来发展与展望新型色环电阻的研发总结词详细描述随着科技的不断发展，新型色环电阻的研发也在不断推进，以满足各种不同的应用需求。新型色环电阻在材料、工艺和结构设计等方面不断创新，以提高性能、减小体积和降低成本。例如，采用新型材料如碳纳米管和石墨烯等，以提高电阻的精度和稳定性；采用先进的微纳加工技术，以实现更小尺寸和更高集成度的色环电阻；同时，新型色环电阻的设计也更加注重...
