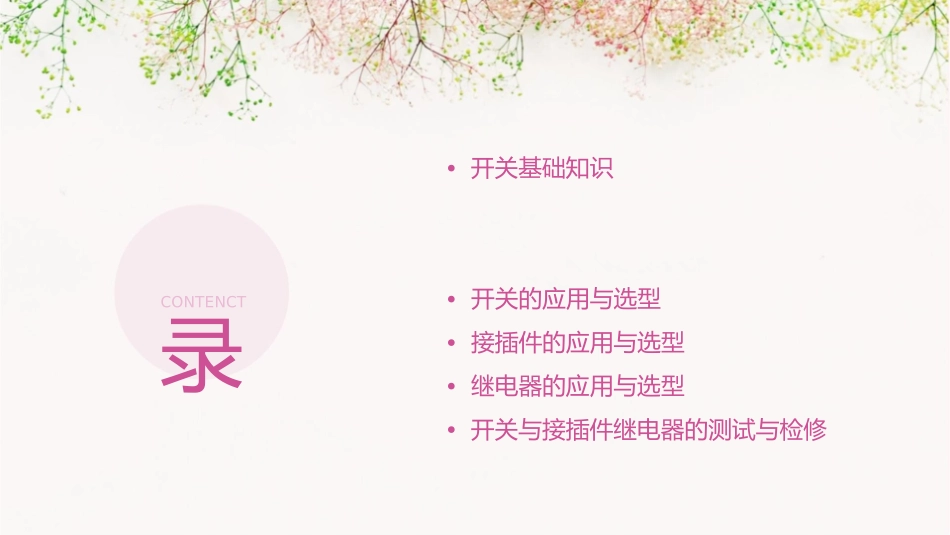

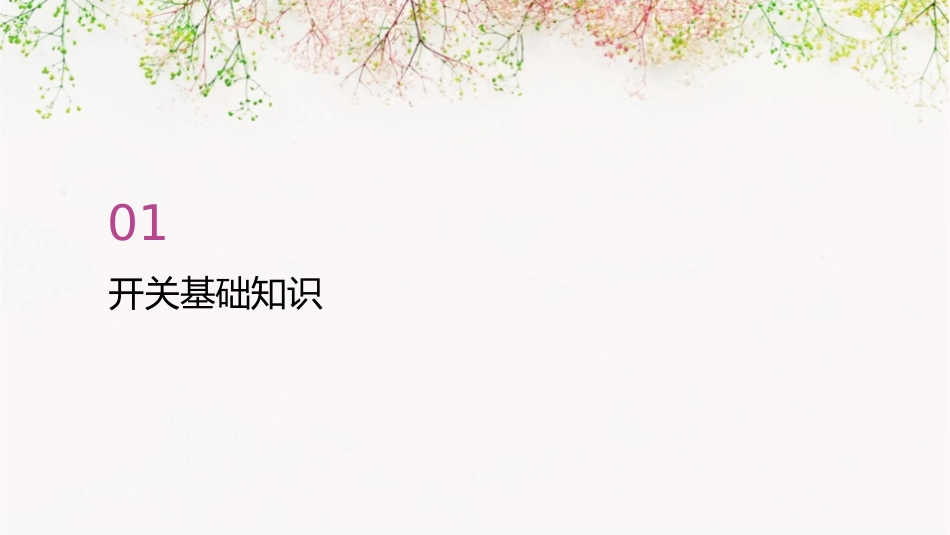

开关与接插件继电器课件•开关基础知识•开关的应用与选型CONTENCT录•接插件的应用与选型•继电器的应用与选型•开关与接插件继电器的测试与检修01开关基础知识开关的定义与分类开关的定义开关是控制电路通断的关键元件，可用于接通和断开电路。开关的分类根据用途和功能，开关可分为电源开关、按钮开关、转换开关、行程开关等。开关的基本参数01020304开关在正常工作时所能承受的最大电压。额定电压额定电流接触电阻绝缘电阻开关在正常工作时所能承受的最大电流。开关接通时，触点之间的电阻值。开关断开时，各带电部件之间的电阻值。开关在正常工作条件下所能达到的无故障操作次数。机械寿命05开关的工作原理机械开关利用触点的闭合和断开控制电路的通断。电子开关利用半导体器件的导通和截止控制电路的通断。继电器开关利用小电流控制大电流的通断，常用于自动化控制系统中。02接插件基础知识接插件的定义与分类接插件定义接插件是一种用于连接和传输信号、电能、数据等信息的电气装置。接插件分类根据不同的应用和功能，接插件可分为多种类型，如电源接插件、信号接插件、低速接插件、高速接插件等。接插件的基本参数电压参数电流参数指定接插件能够承受的电压范围，以确保其正常指定接插件能够承受的电流范围，以确保其正常工作。工作。电阻值频率特性接插件的电阻值会影响信号的传输质量和能量传输效率。指定接插件能够传输的信号频率范围，以确保其适用于不同的应用场景。接插件的工作原理传输原理接插件通过接触件之间的接触来实现信号、电能等信息的传输。接触件由接触材料和接触弹簧组成，通过接触点的弹力保持接触状态。插合原理接插件由插头和插座两部分组成，插头与插座插合后，实现电气连接。防护原理为了防止外部环境对接触件的影响，接插件通常采用外壳进行防护，并采用密封结构防止水分、尘埃等进入壳体。03继电器基础知识继电器的定义与分类继电器是一种电控制器件，当输入量达到一定值时，输出量发生跳跃变化。继电器可分为电流继电器、电压继电器、时间继电器等，根据不同的控制需求进行分类。继电器的基本参数01额定电压继电器工作时输入侧的额定电压。02额定电流继电器工作时输入侧的额定电流。触点容量030405继电器输出侧的触点容量，表示可以承受的电压和电流值。动作时间继电器从输入侧加入触发信号到输出侧接通或断开的最大时间。返回时间继电器从输出侧断开到恢复到原始状态所需的时间。继电器的工作原理02继电器由线圈、铁芯、磁路、触点等组成。当输入侧加入触发信号时，线圈通电产生磁场，铁芯吸合，带动触点接通或断开。0103当线圈断电时，铁芯失去磁性，恢复到原始状态。04开关的应用与选型开关的应用场合家庭与办公场所用于控制电灯、电器、风扇等设备的开启和关闭。02工业领域用于控制机械臂、传送带、电机等设备的运转。0103汽车行业用于控制车灯、转向灯、车内电器等设备。开关的选型要素01020304负载类型操作方式触点材质绝缘材料根据所控制的设备类型，选择适合的开关负载类型。根据使用场合选择合适的操作方式，如按钮式、旋转式、跷跷板式等。选择合适的触点材质，如银氧化铜、纯银等，以确保良好的导电性能和耐腐蚀性。选择合适的绝缘材料，以确保开关的安全使用。开关的安装与维护100%80%80%接线方式安装位置维护方法根据使用需求和安全规范，选择定期检查开关的触点是否接触良好，绝缘材料是否老化，及时进行维修或更换。根据负载类型和操作方式，选择正确的接线方式，并注意遵循安全接线规范。合适的安装位置。05接插件的应用与选型接插件的应用场合010203家庭环境工业环境军事环境家庭中的电器设备、音响、电脑等设备之间的连接都需要用到接插件。工厂自动化生产线、电力设施、电梯等设备之间的连接需要高可靠性、耐用的接插件。飞机、军舰、坦克等军事设备需要使用具有高耐久性、防水、防震等特性的接插件。接插件的选型要素01020304电流和电压连接方式接触材料环境适应性根据设备的需求，选择能够承受适当电流和电压的接插件。根据实际需要，选择适合的连接方式，如插拔式、压接式、焊接式等。选择适合的接触材料，如铜、铜合金、...
