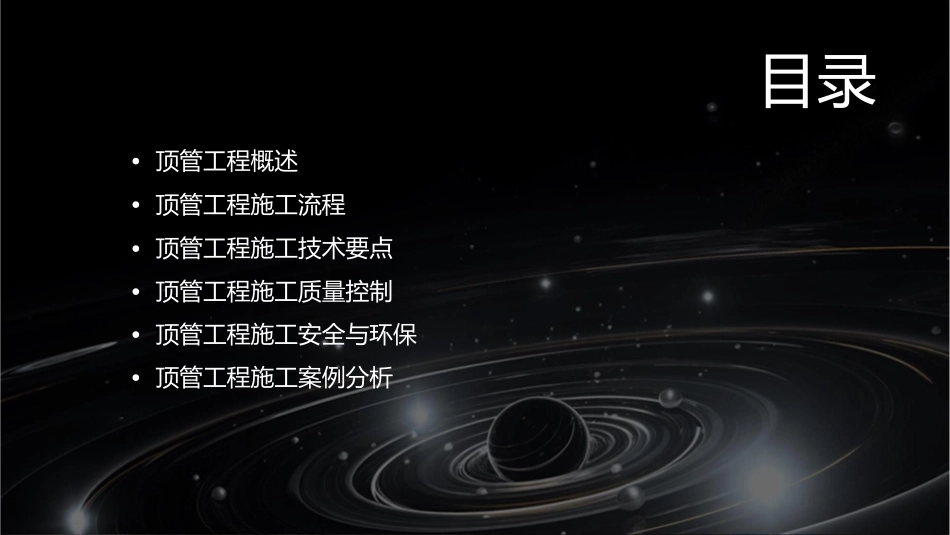

目录•顶管工程概述•顶管工程施工流程•顶管工程施工技术要点•顶管工程施工质量控制•顶管工程施工安全与环保•顶管工程施工案例分析顶管工程定义01顶管工程是一种非开挖管道铺设技术，利用顶管机将管道顶入土中，实现管道的铺设、更换和修复。02顶管工程具有施工速度快、对环境影响小、节约成本等优点，广泛应用于市政、水利、电力、通信等领域。顶管工程应用领域市政工程水利工程电力工程通信工程顶管工程在市政工程中应用广泛，如污水管道、雨水管道、自来水管等。在水利工程中，顶管技术常用于河流、湖泊等水域的水工结构物建设。在电力工程中，顶管技在通信工程中，顶管技术常用于电缆管道的铺设。术常用于光缆管道的铺设。顶管工程发展历程01020320世纪初20世纪中叶20世纪末至今顶管技术起源于欧洲，最初主要用于排水管道的铺设。随着技术的进步，顶管技术逐渐应用于其他领域，如电力、通信等。随着城市化进程加速，顶管技术在我国得到广泛应用，技术水平不断提高。施工准备现场勘查方案设计施工组织对施工区域进行实地勘察，了解地形、地质、地下管线等实际情况。根据勘察结果，设计顶管施工方案，包括顶管机选型、管道材料、施工方法等。组建施工队伍，安排施工计划，准备施工设备和材料。顶管机选择与操作顶管机类型根据施工方案和实际情况，选择合适的顶管机类型，如泥水平衡顶管机、土压平衡顶管机等。顶管机操作根据顶管机的操作规程，进行设备的安装、调试和操作，确保顶管机正常运转。管道顶进管道安装泥浆处理在管道顶进过程中，会产生大量的泥浆，需要进行有效的处理，以避免对环境造成影响。将管道按照设计要求安装在顶管机的尾部，确保管道安装牢固。顶进控制通过控制顶管机的推进速度和方向，以及管道的安装质量，确保管道顶进顺利进行。顶管机退顶管机拆卸完成管道顶进后，对顶管机进行拆卸，清理施工现场。质量检测对已完成的管道进行质量检测，确保管道的密封性和强度符合要求。竣工验收组织相关人员进行竣工验收，对施工质量和安全进行评估。顶管施工测量与纠偏测量精度控制在顶管施工过程中，应确保测量精度，使用高精度的测量仪器，并进行多次测量以减小误差。纠偏方法当顶管偏离设计轴线时，应及时采取纠偏措施，包括调整顶管机的推进力、改变纠偏千斤顶的编组和操作等。顶管机操作注意事项操作人员资质顶管机操作人员应具备相应的资质和经验，熟悉顶管机的性能和操作规程。安全操作规程在顶管机操作过程中，应遵循安全操作规程，确保人员安全和设备安全。管道接口处理与密封接口材料选择根据管道的材料和设计要求，选择合适的接口材料，如橡胶圈、水泥砂浆等。密封性检测在管道安装完成后，应对接口进行密封性检测，确保无泄漏。顶管施工中的土质分析土质分类在顶管施工过程中，应对土质进行分类，了解土的物理性质和工程性质，以便采取相应的施工措施。土压力控制根据土质分析和工程要求，合理控制土压力，防止土体失稳和地面沉降。材料质量控制总结词：严格筛选详细描述：顶管工程施工中，材料的质量控制是至关重要的。所有使用的材料，包括管材、水泥、骨料等，都应经过严格筛选，确保符合工程要求和相关标准。对进场的材料进行验收，并保留相应的质量证明文件，防止不合格材料进入施工现场。施工过程质量控制总结词：精细管理详细描述：施工过程中，要实施精细化管理，确保每道工序都符合规范要求。对关键施工环节，如顶管设备的安装、顶进施工、接口处理等，要加大监控力度，确保施工质量。同时，加强施工现场的安全管理，防止安全事故的发生。质量检测与验收总结词：全面检测详细描述：顶管工程施工完成后，要进行全面的质量检测与验收。检测内容应包括顶管的轴线、标高、管节接缝等，确保各项指标符合设计要求。在验收过程中，要特别注意接口的密封性、顶进深度等关键参数，确保顶管工程的施工质量达到预期标准。同时，对检测与验收过程中发现的问题要及时处理，并追究相关责任。安全措施现场安全检查制度作业人员安全培训定期对施工现场进行安全检查，确保各项安全措施得到有效执行。所有参与顶管施工的人员必须接受安全培训，确保他们了解并...
