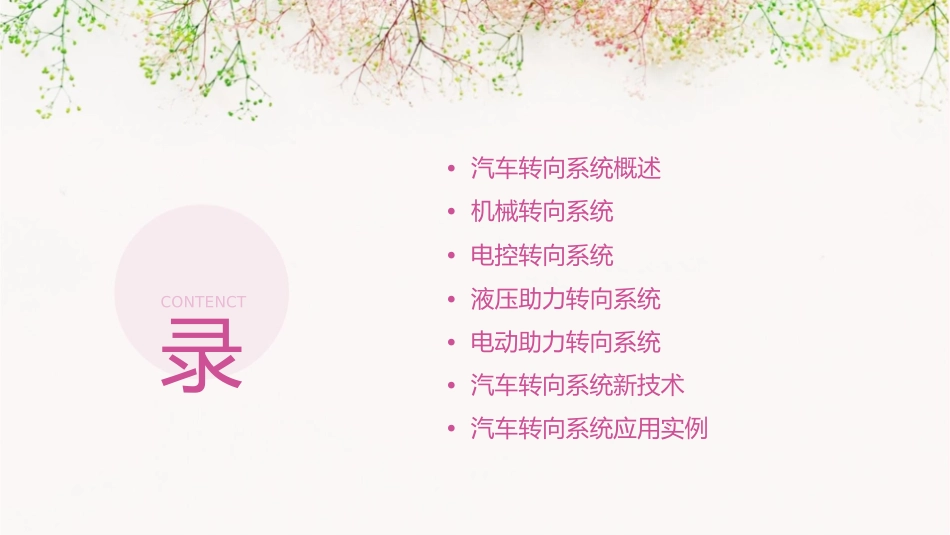

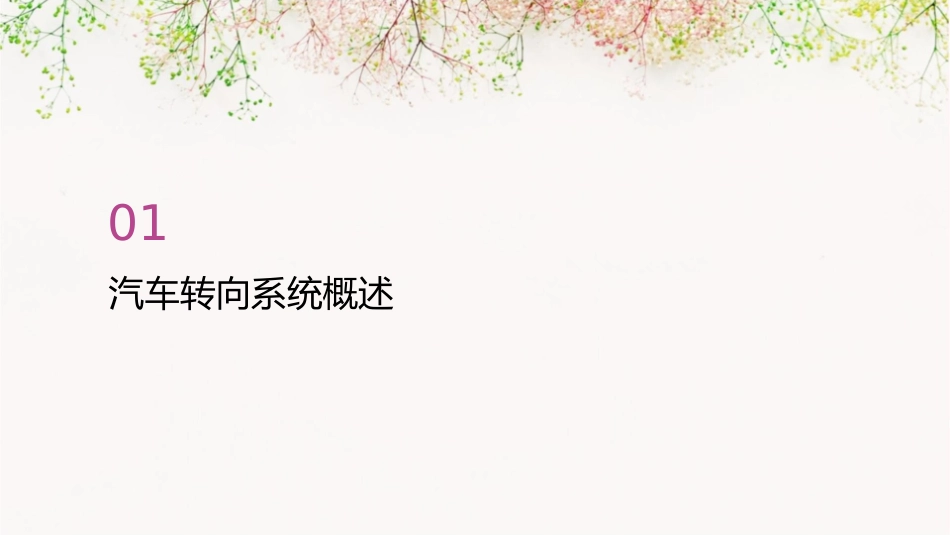

汽车转向系统通用课件•汽车转向系统概述•机械转向系统•电控转向系统•液压助力转向系统•电动助力转向系统•汽车转向系统新技术•汽车转向系统应用实例CONTENCT录01汽车转向系统概述转向系统的定义与作用转向系统的定义转向系统是汽车底盘的一个重要组成部分，它允许驾驶员控制车辆的方向，并使车辆能够按照驾驶员的意愿进行转向。转向系统的作用转向系统通过操纵方向盘，将驾驶员的转向意图传递给车轮，使车轮能够根据驾驶员的意愿进行转向，从而实现车辆的转向控制。转向系统的分类与比较转向系统的分类：转向系统可以根据其结构特点和使用场合分为机械转向系统、液压助力转向系统、电动助力转向系统和线控转向系统等。各种转向系统的比较•机械转向系统：机械转向系统完全依靠机械部件实现转向，它的结构简单，成本低，但转向力度大，操作不够灵活。•液压助力转向系统：液压助力转向系统利用液压助力器来减小转向力矩，提高转向灵活性，但结构复杂，成本高。•电动助力转向系统：电动助力转向系统利用电动机提供助力，具有节能、环保、结构简单等优点，但性能和可靠性有待提高。•线控转向系统：线控转向系统利用电信号代替机械连接实现转向控制，具有响应快、控制精度高等优点，但安全性有待提高。转向系统的发展历程与趋势发展历程从最早的纯机械转向系统到液压助力转向系统、电动助力转向系统和线控转向系统，转向系统的结构和技术不断得到改进和发展。发展趋势未来转向系统将朝着更加智能化、电动化和轻量化的方向发展，以提高车辆的操控性能和安全性。同时，随着自动驾驶技术的不断发展，转向系统也将与自动驾驶技术相结合，实现更加智能化和自动化的转向控制。02机械转向系统机械转向系统的结构与原理机械转向系统的结构机械转向系统主要由转向盘、转向轴、转向器、转向拉杆和转向节等组成。机械转向系统的原理机械转向系统通过转向盘的转动，带动转向轴和转向器转动，进而使转向轮产生偏转，实现车辆的转向。机械转向系统的特点与性能特点机械转向系统具有结构简单、工作可靠、制造成本低等优点，但同时也存在路感较模糊、操作费力等缺点。性能机械转向系统的性能主要取决于转向器的设计、制造和调整等因素，以及转向拉杆和转向节的匹配和调整等因素。机械转向系统的故障诊断与维修常见故障机械转向系统的常见故障包括转向沉重、路感不清晰、异响等。故障诊断对于机械转向系统的故障，可以通过检查油液压力、更换磨损件、调整间隙等方法进行诊断。维修方法对于机械转向系统的维修，可以采用更换密封件、修复磨损面、更换损坏件等方法进行修复。03电控转向系统电控转向系统的结构与原理电子控制单元（ECU）转向传感器主要负责接收和解释转向信号，然后检测转向角度和转向速度，将这些信号传递给ECU。控制电动机的转动。电动机和减速器电源和开关在ECU的控制下，产生转向助力。为系统提供电力，并控制电源的接入。电控转向系统的特点与性能02特点高速、高效：ECU可以快速处理数据并控制电动机的转动。0103精确控制：通过转向传感器和ECU的配合，可以精确控制转向助力。电控转向系统的特点与性能•节能：可以通过调整助力大小来节省电能。电控转向系统的特点与性能01020304性能助力大小可调：根据车速和转向角度，可以调整助力大小。自动调整：系统可以自动调整助力大小以适应不同的驾驶条件。故障诊断：系统具有故障诊断功能，可以帮助维修人员快速找到故障原因。电控转向系统的故障诊断与维修故障诊断ECU故障：可能无法接收或解释转向信号。转向传感器故障：可能无法准确检测转向角度和速度。电控转向系统的故障诊断与维修•电动机故障：可能无法产生转向助力。电控转向系统的故障诊断与维修维修ECU和转向传感器的维修：通常需要专业人员来进行，因为需要专业的工具和技能。电动机的维修：可以由车主自行进行，但需要了解系统的结构和原理。04液压助力转向系统液压助力转向系统的结构与原理液压助力转向系统的结构液压助力转向系统主要由转向柱、转向器、转向油泵、油管和转向控制阀等组成。液压助力转向系统的原理通过转向柱将驾驶员的转向力传递到转向器，同时转向...
